Honda · Fit 1.5
1.5 16v VTEC (L15A) · Gasolina/Flex · 2003–2008 · 348 peças

Tabela com os 348 torques de aperto do Honda Fit 1.5 (1.5 16v VTEC (L15A) · Gasolina/Flex · 2003–2008). As peças estão organizadas por categoria(Motor, Transmissão, Carroceria…) e cada uma traz o valor de aperto em N·m, com conversão para kgf·m e lbf·ft, a bitola/rosca e a figura de localização. Use a busca ou o filtro acima para achar a peça rapidamente.

348 peças
Figura: Defletor de ar dianteiro
CARROCERIADefletor de ar dianteiro9.8 N·m1.0 kgf·m, 7.2 lbf·ft6 x 1.0 mm
Figura: Alternador
MOTORAlternador8 N·m0.8 kgf·m, 6 lbf·ft6 x 1.0 mm
Figura: Alternador — suporte superior
MOTORAlternador — suporte superior24 N·m2.4 kgf·m, 17 lbf·ft8 x 1.25 mm
Figura: Alternador — suporte inferior
MOTORAlternador — suporte inferior44 N·m4.5 kgf·m, 33 lbf·ft10 x 1.25 mm
Figura: Ancoragem ISOFIX da cadeirinha
CARROCERIAAncoragem ISOFIX da cadeirinha22 N·m2.2 kgf·m, 16 lbf·ftL15A
Figura: Reservatório do lavador
MOTORReservatório do lavador9.8 N·m1.0 kgf·m, 7.2 lbf·ft

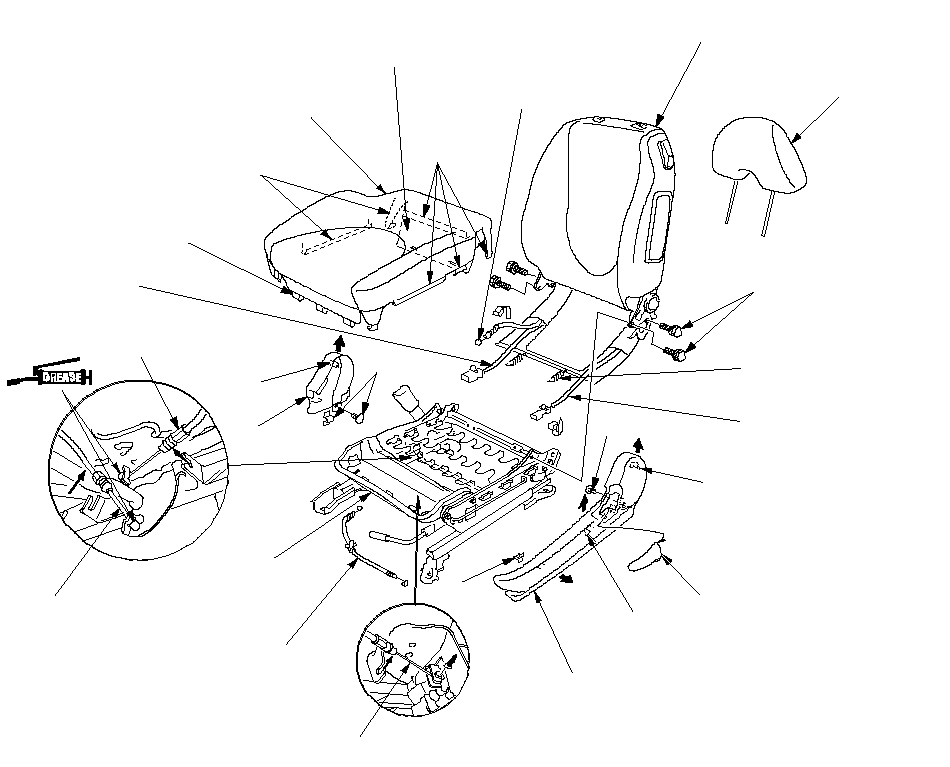

Figura: Banco dianteiro — trilho ao assoalho
CARROCERIABanco dianteiro — trilho ao assoalho47 N·m4.8 kgf·m, 35 lbf·ft10 x 1.25 mmL15A
Figura: Banco dianteiro — encosto
CARROCERIABanco dianteiro — encosto34 N·m3.5 kgf·m, 25 lbf·ft10 x 1.25mmL15A
Figura: Banco traseiro — fixação
CARROCERIABanco traseiro — fixação22 N·m2.2 kgf·m, 16 lbf·ft8 x 1.25 mm
Figura: Banco
CARROCERIABanco47 N·m4.8 kgf·m, 35 lbf·ft10 x 1.25 mm
Figura: Tampa do estepe
CARROCERIATampa do estepe34 N·m3.5 kgf·m, 25 lbf·ft10 x 1.25 mm
Figura: Guia do pé do banco traseiro
CARROCERIAGuia do pé do banco traseiro22 N·m2.2 kgf·m, 16 lbf·ft8 x 1.25 mm
Figura: Trava do encosto do banco
CARROCERIATrava do encosto do banco22 N·m2.2 kgf·m, 16 lbf·ft8 x 1.25 mm
Figura: Batente do encosto do banco
CARROCERIABatente do encosto do banco22 N·m2.2 kgf·m, 16 lbf·ft8 x 1.25 mm
Figura: Caixa do ventilador/aquecedor
AR CONDICIONADOCaixa do ventilador/aquecedor9.8 N·m1.0 kgf·m, 7.2 lbf·ft6 x 1.0 mm
Figura: Bobina de ignição
MOTORBobina de ignição9.8 N·m1.0 kgf·m, 7.2 lbf·ft6 x 1.0 mmL15A
Figura: Polia da bomba d'água
MOTORPolia da bomba d'água14 N·m1.4 kgf·m, 10 lbf·ft6 x 1.0 mm
Figura: Bomba d'água
MOTORBomba d'água12 N·m1.2 kgf·m, 8.7 lbf·ft6 x 1.0 mm
Figura: Alavanca do freio de mão
FREIOSAlavanca do freio de mão22 N·m2.2 kgf·m, 16 lbf·ft
Figura: Trava da bomba de combustível
MOTORTrava da bomba de combustível93 N·m9.5 kgf·m, 59 lbf·ft
Figura: Bomba de óleo — parafuso de corpo (6mm)
MOTORBomba de óleo — parafuso de corpo (6mm)6 N·m0.6 kgf·m, 4 lbf·ft
Figura: Bomba de óleo — tubo de sucção
MOTORBomba de óleo — tubo de sucção9.8 N·m1.0 kgf·m, 7.2 lbf.ft6 x 1.0 mm
Figura: Tubo de conexão do arrefecimento
MOTORTubo de conexão do arrefecimento9.8 N·m1.0 kgf·m, 7.2 lbf·ft6 x 1.0 mmL15A
Figura: Guia da corrente do comando
MOTORGuia da corrente do comando12 N·m1.2 kgf·m, 8.7 lbf·ft6 x 1.0 mmL15A
Figura: Suporte do chicote do motor
ELÉTRICASuporte do chicote do motor24 N·m2.4 kgf·m, 17 lbf·ft8 x 1.25 mmL15A
Figura: Cabeçote — tampa de válvulas
MOTORCabeçote — tampa de válvulas31 N·m3.2 kgf·m, 23 lbf·ft8 x 1.25 mmL15A
MOTORCabeçote — tampa lateral29 N·m + 130°+130°Uso únicoL15A
Figura: Suporte do cabo do acelerador
MOTORSuporte do cabo do acelerador9.8 N·m1.0 kgf·m, 7.2 lbf·ft
Figura: Braçadeira
MOTORBraçadeira12 N·m1.2 kgf·m, 8.7 lbf·ft
Figura: Ancoragem superior do retrator — inércia (parafuso pequeno)
CARROCERIAAncoragem superior do retrator — inércia (parafuso pequeno)4 N·m0.4 kgf·m, 3 lbf·ft
Figura: Regulador de altura do cinto
CARROCERIARegulador de altura do cinto22 N·m2.2 kgf·m, 16 lbf·ft8 x 1.25 mm
Figura: Ancoragem superior do retrator — demais parafusos
CARROCERIAAncoragem superior do retrator — demais parafusos32 N·m3.3 kgf·m, 24 lbf·ft
Figura: Retrator do cinto — parafuso de inércia
CARROCERIARetrator do cinto — parafuso de inércia4 N·m0.4 kgf·m, 3 lbf·ft6 x 1.0 mmL15A
Figura: Retrator do cinto de segurança — demais parafusos
CARROCERIARetrator do cinto de segurança — demais parafusos32 N·m3.3 kgf·m, 24 lbf·ftL15A
Figura: Cinto do banco traseiro
CARROCERIACinto do banco traseiro22 N·m2.2 kgf·m, 16 lbf·ftL15A
Figura: Retrator do cinto — ancoragem inferior
CARROCERIARetrator do cinto — ancoragem inferior3.4 N·m0.35 kgf·m, 2.5 lbf·ft6 x 1.0 mm
Figura: Parafuso do interior acabamento
CARROCERIAParafuso do interior acabamento32 N·m3.3 kgf·m, 24 lbf·ft
Figura: Sensor do coletor de admissão
MOTORSensor do coletor de admissão3.4 N·m0.35 kgf·m, 2.5 lbf·ft5 x 0.8 mm
Figura: Suporte do chicote da transmissão
ELÉTRICASuporte do chicote da transmissão9.8 N·m1.0 kgf·m, 7.2 lbf·ft6 x 1.0 mm
Figura: Suporte do chicote do painel
ELÉTRICASuporte do chicote do painel12 N·m1.2 kgf·m, 8.7 lbf·ft6 x 1.0 mm
Figura: Coletor de admissão — fixação ao cabeçote
MOTORColetor de admissão — fixação ao cabeçote22 N·m2.2 kgf·m, 16 lbf·ft8 x 1.25 mm
Figura: Coletor de admissão — suporte (6mm)
MOTORColetor de admissão — suporte (6mm)6 N·m0.6 kgf·m, 4 lbf·ft5 x 0.8 mm
Figura: Coletor de admissão — suporte (8mm)
MOTORColetor de admissão — suporte (8mm)12 N·m1.2 kgf·m, 8.7 lbf·ft6 x 1.0 mm
Figura: Coletor de escapamento — porca (pequena)
MOTORColetor de escapamento — porca (pequena)22 N·m2.2 kgf·m, 16 lbf·ft8 x 1.25 mm
Figura: Coletor de escapamento — suporte/protetor
MOTORColetor de escapamento — suporte/protetor24 N·m2.4 kgf·m, 17 lbf·ft8 x 1.25 mm
Figura: Coletor de escapamento — fixação ao cabeçote
MOTORColetor de escapamento — fixação ao cabeçote44 N·m4.5 kgf·m, 33 lbf·ft10 x 1.25 mm
Figura: Válvula de alívio
MOTORVálvula de alívio9.8 N·m1.0 kgf·m, 7.2 lbf·ft
Figura: Tampa da corrente do comando — parafuso 6mm
MOTORTampa da corrente do comando — parafuso 6mm9.8 N·m1.0 kgf·m, 7.2 lbf·ft6 x 1.0 mmL15A
Figura: Tensionador da corrente do comando — parafusos 6mm
MOTORTensionador da corrente do comando — parafusos 6mm12 N·m1.2 kgf·m, 8.7 lbf·ft6 x 1.0 mmL15A
Figura: Tensionador da corrente do comando
MOTORTensionador da corrente do comando22 N·m2.2 kgf·m, 16 lbf·ft8 x 1.25 mmL15A
Figura: Polia tensora
MOTORPolia tensora24 N·m2.4 kgf·m, 17 lbf·ft8 x 1.25 mmL15A
Figura: Placa pulsadora
MOTORPlaca pulsadora31 N·m3.2 kgf·m, 23 lbf·ft8 x 1.25 mmL15A
Figura: Tampa da corrente do comando — parafuso 8mm
MOTORTampa da corrente do comando — parafuso 8mm54 N·m5.5 kgf·m, 40 lbf·ft10 x 1.25 mmL15A
Figura: Tampa da corrente do comando — parafuso 10mm
MOTORTampa da corrente do comando — parafuso 10mm59 N·m6.0 kgf·m, 43 lbf·ft10 x 1.25 mmL15A
Figura: Tubo da vareta de óleo
MOTORTubo da vareta de óleo9.8 N·m1.0 kgf·m, 7.2 lbf·ft6 x 1.0 mm
Figura: Cárter do motor — outros parafusos menores
MOTORCárter do motor — outros parafusos menores12 N·m1.2 kgf·m, 8.7 lbf·ft6 x 1.0 mm
Figura: Cárter do motor — cambio para o cárter
MOTORCárter do motor — cambio para o cárter64 N·m6.5 kgf·m, 47 lbf·ft12 x 1.25 mm
Figura: Suporte do motor da direção elétrica (EPS)
DIREÇÃOSuporte do motor da direção elétrica (EPS)20 N·m2.0 kgf·m, 14 lbf·ft12 x 1.25 mmL15A
Figura: Relé do motor da direção elétrica
DIREÇÃORelé do motor da direção elétrica9.8 N·m1.0 kgf·m, 7.2 lbf·ft
Figura: Motor da direção elétrica (EPS)
DIREÇÃOMotor da direção elétrica (EPS)20 N·m2.0 kgf·m, 14 lbf·ft8 x 1.25 mm
Figura: Válvula EGR
MOTORVálvula EGR12 N·m1.2 kgf·m, 8.7 lbf·ft6 x 1.0 mm
Figura: Válvula EGR — corpo ao cabeçote
MOTORVálvula EGR — corpo ao cabeçote24 N·m2.4 kgf·m, 17 lbf·ft8x1.25mm
Figura: Contraporca da árvore de comando
MOTORContraporca da árvore de comando14 N·m1.4 kgf·m, 10 lbf·ftL15A
Figura: Parafuso autoatarraxante
MOTORParafuso autoatarraxante5 N·m0.5 kgf·m, 4 lbf·ft5 x 0.8 mm
Figura: Flauta de combustível
MOTORFlauta de combustível12 N·m1.2 kgf·m, 8.7 lbf·ft
Figura: Bujão de dreno do radiador
MOTORBujão de dreno do radiador78 N·m8.0 kgf·m, 58 lbf·ftL15A
Figura: Eixo secundário (M/T)
TRANSMISSÃOEixo secundário (M/T)108 N·m11.0 kgf·m, 79.6 lbf·ft
Figura: Parafuso flangeado — suporte do motor
MOTORParafuso flangeado — suporte do motor54 N·m5.5 kgf·m, 40 lbf·ft10 x 1.25 mm
Figura: Acabamento da placa traseira
CARROCERIAAcabamento da placa traseira9.8 N·m1.0 kgf·m, 7.2 lbf·ft6 x 1.0 mm
Figura: Coxim do motor — parafuso menor
MOTORCoxim do motor — parafuso menor9.8 N·m1.0 kgf·m, 7.2 lbf·ft6 x 1.0 mmL15A
Figura: Cilindro escravo da embreagem
TRANSMISSÃOCilindro escravo da embreagem22 N·m2.2 kgf·m, 16 lbf·ft8 x 1.25 mmL15A
Figura: Cabo de câmbio
TRANSMISSÃOCabo de câmbio26 N·m2.7 kgf·m, 20 lbf·ft8 x 1.25 mmL15A
Figura: Cabo seletor
TRANSMISSÃOCabo seletor27 N·m2.8 kgf·m, 20 lbf·ft8 x 1.25 mmL15A
Figura: Catalisador
MOTORCatalisador33 N·m3.4 kgf·m, 25 lbf·ft10x1.25mmL15A
Figura: Coxim dianteiro esquerdo do motor — suporte para a carroceria
MOTORCoxim dianteiro esquerdo do motor — suporte para a carroceria39 N·m4.0 kgf·m, 29 lbf·ft10 x 1.25 mmL15A
Figura: Coxim do motor — parafuso passante (médio)
MOTORCoxim do motor — parafuso passante (médio)44 N·m4.5 kgf·m, 33 lbf·ft10 x 1.25 mmL15A
Figura: Coxim do motor — suporte
MOTORCoxim do motor — suporte49 N·m5.0 kgf·m, 36 lbf·ft10 x 1.25 mmL15A
Figura: Coxim do motor — parafuso passante
MOTORCoxim do motor — parafuso passante54 N·m5.5 kgf·m, 40 lbf·ft10 x 1.25 mmL15A
Figura: Coxim traseiro — parafuso passante (CVT)
TRANSMISSÃOCoxim traseiro — parafuso passante (CVT)58 N·m5.9kgf·m, 43 lbf·ft10 x 1.25 mmL15A
Figura: Coxim traseiro — parafuso passante (manual)
TRANSMISSÃOCoxim traseiro — parafuso passante (manual)59 N·m6.0 kgf·m, 43 lbf·ft10 x 1.25 mmL15A
Figura: Catalisador — suporte/braçadeira
MOTORCatalisador — suporte/braçadeira22 N·m2.2 kgf·m, 16 lbf·ft8 x 1.25 mm
Figura: Catalisador — fixação ao coletor
MOTORCatalisador — fixação ao coletor31 N·m3.2 kgf·m, 23 lbf·ft10 x 1.25 mm
Figura: Coxim dianteiro esquerdo do motor — suporte para o câmbio
MOTORCoxim dianteiro esquerdo do motor — suporte para o câmbio44 N·m4.5 kgf·m, 32 lbf·ft10 x 1.25 mm
Figura: Proteção inferior
MOTORProteção inferior93 N·m9.5 kgf·m, 69 lbf·ft14 x 1.5 mm
Figura: Cabo do motor de partida
MOTORCabo do motor de partida9 N·m0.9 kgf·m, 7 lbf·ft8 x 1.25 mm
Figura: Cabo do motor de partida — parafuso superior
MOTORCabo do motor de partida — parafuso superior44 N·m4.5 kgf·m, 33 lbf·ft10 x 1.25 mm
Figura: Cabo do motor de partida — parafuso inferior
MOTORCabo do motor de partida — parafuso inferior64 N·m6.5 kgf·m, 47 lbf·ft12 x 1.25 mm
Figura: Bujão de dreno do câmbio
TRANSMISSÃOBujão de dreno do câmbio39 N·m4.0 kgf·m, 29 lbf·ft
Figura: Bujão de abastecimento do câmbio
TRANSMISSÃOBujão de abastecimento do câmbio44 N·m4.5 kgf·m, 33 lbf·ft
Figura: Motor do limpador — suporte
CARROCERIAMotor do limpador — suporte9.8 N·m1.0 kgf·m, 7.2 lbf·ft
Figura: Motor do limpador — braço/articulação
CARROCERIAMotor do limpador — braço/articulação18 N·m1.8 kgf·m, 13 lbf·ft
Figura: Motor do limpador — fixação principal
CARROCERIAMotor do limpador — fixação principal22 N·m2.2 kgf·m, 16 lbf·ft
Figura: Bomba de óleo — suporte ao bloco
MOTORBomba de óleo — suporte ao bloco39 N·m4.0 kgf·m, 29 lbf·ft
Figura: Batente da tampa traseira
CARROCERIABatente da tampa traseira22 N·m2.2 kgf·m, 16 lbf·ft8 x 1.25 mm
Figura: Cilindro da fechadura
CARROCERIACilindro da fechadura9.8 N·m1.0 kgf·m, 7.2 lbf·ft6 x 1.0 mm
Figura: Maçaneta da tampa traseira
CARROCERIAMaçaneta da tampa traseira9.8 N·m1.0 kgf·m, 7.2 lbf·ft6 x 1.0 mm
Figura: Tampas de proteção
MOTORTampas de proteção9.8 N·m1.0 kgf·m, 7.2 lbf·ft6 x 1.0 mm
Figura: Sonda lambda primária
MOTORSonda lambda primária44 N·m4.5 kgf·m, 33 lbf·ft
Figura: Braçadeira da mangueira do radiador
MOTORBraçadeira da mangueira do radiador7 N·m0.7 kgf·m, 5 lbf·ft6 x 1.0 mm
Figura: Mangueira do radiador — suporte inferior
MOTORMangueira do radiador — suporte inferior9.8 N·m1.0 kgf·m, 7.2 lbf·ft6 x 1.0 mm
Figura: Mangueira do radiador — suporte médio
MOTORMangueira do radiador — suporte médio12 N·m1.2 kgf·m, 8.7 lbf·ft6 x 1.0 mm
Figura: Mangueira do radiador — suporte superior
MOTORMangueira do radiador — suporte superior22 N·m2.2 kgf·m, 16 lbf·ft8 x 1.25 mm
Figura: Tubo de escapamento — flange dianteira
MOTORTubo de escapamento — flange dianteira44 N·m4.5 kgf·m, 33 lbf·ft
Figura: Sonda lambda secundária
MOTORSonda lambda secundária44 N·m4.5 kgf·m, 33 lbf·ft
Figura: Porca autotravante
MOTORPorca autotravante33 N·m3.4 kgf·m, 25 lbf·ft10 x 1.25 mm
Figura: Tampa do porta-luvas
CARROCERIATampa do porta-luvas5 N·m0.5 kgf·m, 4 lbf·ft5 x 0.8 mm
Figura: Protetor do tanque — suporte
MOTORProtetor do tanque — suporte21 N·m2.2 kgf·m, 16 lbf·ft
Figura: Protetor do tanque — fixação
MOTORProtetor do tanque — fixação38 N·m3.9 kgf·m, 28 lbf·ft
Figura: Termostato
MOTORTermostato9.8 N·m1.0 kgf·m, 7.2 lbf·ft6 x 1.0 mm
Figura: Limitadores do teto solar
CARROCERIALimitadores do teto solar9.8 N·m1.0 kgf·m, 7.2 lbf·ft6 x 1.0 mm
Figura: Motor do teto solar
CARROCERIAMotor do teto solar9 N·m0.9 kgf·m, 7 lbf·ft6 x 1.0 mm
Figura: Defletor de ar do teto solar
CARROCERIADefletor de ar do teto solar4 N·m0.4 kgf·m, 3 lbf·ft5 x 0.8 mm
Figura: Acabamento lateral traseiro
CARROCERIAAcabamento lateral traseiro9.8 N·m1.0 kgf·m, 7.2 lbf·ft6 x 1.0 mm
Figura: Tubo de escapamento — suporte/braçadeira
MOTORTubo de escapamento — suporte/braçadeira9.8 N·m1.0 kgf·m, 7.2 lbf·ft6 x 1.0 mm
Figura: Silenciador traseiro
MOTORSilenciador traseiro22 N·m2.2 kgf·m, 16 lbf·ft8 x 1.25 mm
Figura: Defletor inferior traseiro
MOTORDefletor inferior traseiro9.8 N·m1.0 kgf·m, 7.2 lbf·ft6 x 1.0 mm
Figura: Interruptor de pressão do VTEC
MOTORInterruptor de pressão do VTEC22 N·m2.2 kgf·m, 16 lbf·ftL15A
Figura: Caixa do ventilador interno
AR CONDICIONADOCaixa do ventilador interno9.8 N·m1.0 kgf·m, 7.2 lbf·ft6 x 1.0 mm
Figura: Interruptor da ventoinha do radiador
MOTORInterruptor da ventoinha do radiador24 N·m2.4 kgf·m, 17 lbf·ft
Figura: Vidro
CARROCERIAVidro9.8 N·m1.0 kgf·m, 7.2 lbf·ft6 x 1.0 mm
Figura: Vidro do teto solar
CARROCERIAVidro do teto solar9 N·m0.9 kgf·m, 7 lbf·ft6 x 1.0 mm
Figura: Válvula EGR - Montagem
MOTORVálvula EGR - Montagem21 N·m2.1 kgf·m, 15 lbf·ft
Figura: Válvula solenoide do VTEC
MOTORVálvula solenoide do VTEC12 N·m1.2 kgf·m, 8.7 lbf·ftL15A
Figura: Tampa axial do comando de válvulas
MOTORTampa axial do comando de válvulas9.8 N·m1.0 kgf·m, 7.2 lbf·ft6 x 1.0 mmL15A
Figura: Parafuso de dreno do óleo
MOTORParafuso de dreno do óleo39 N·m4.0 kgf·m, 29 lbf·ft
Figura: Separador óleo/ar
MOTORSeparador óleo/ar12 N·m1.2 kgf·m, 8.7 lbf.ft6 x 1.0 mm
Figura: Alavanca de câmbio
TRANSMISSÃOAlavanca de câmbio22 N·m2.2 kgf·m, 16 lbf·ft8 x 1.25 mm
Figura: A/T cabo de câmbio
TRANSMISSÃOA/T cabo de câmbio22 N·m2.2 kgf·m, 16 lbf·ft8 x 1.25 mm
Figura: Cabo de câmbio — suporte
TRANSMISSÃOCabo de câmbio — suporte12 N·m1.2 kgf·m, 8.7 lbf·ft6 x 1.0 mm
Figura: Contraporca do cabo seletor do câmbio
TRANSMISSÃOContraporca do cabo seletor do câmbio29 N·m3.0 kgf·m, 22 lbf·ft
Figura: Bujão de dreno do CVT
TRANSMISSÃOBujão de dreno do CVT49 N·m5.0 kgf·m, 36 lbf·ft18 x 1.5 mm
Figura: Corpo da bomba de ATF
TRANSMISSÃOCorpo da bomba de ATF12 N·m1.2 kgf·m, 8.7 lbf·ft6 x 1.0 mm
Figura: Tubo de passagem de ATF
TRANSMISSÃOTubo de passagem de ATF12 N·m1.2 kgf·m, 8.7 lbf·ft6 x 1.0 mm
Figura: Bujão de abastecimento
TRANSMISSÃOBujão de abastecimento44 N·m4.5 kgf·m, 33 lbf·ft
Figura: Bujão de dreno
TRANSMISSÃOBujão de dreno39 N·m4.0 kgf·m, 29 lbf·ft
Figura: Corpo de válvulas
TRANSMISSÃOCorpo de válvulas12 N·m1.2 kgf·m, 8.7 lbf·ft6 x 1.0 mmL15A
Figura: Tubos de ATF no corpo de válvulas
TRANSMISSÃOTubos de ATF no corpo de válvulas34 N·m3.5 kgf·m, 25 lbf·ft8 x 1.25 mmL15A
Figura: Coxim do câmbio — parafuso menor
TRANSMISSÃOCoxim do câmbio — parafuso menor9.8 N·m1.0 kgf·m, 7.2 lbf·ft6 x 1.0 mm
Figura: Coxim do câmbio — suporte ao agregado
TRANSMISSÃOCoxim do câmbio — suporte ao agregado12 N·m1.2 kgf·m, 8.7 lbf·ft6 x 1.0 mm
Figura: Suporte do cabo de câmbio
TRANSMISSÃOSuporte do cabo de câmbio26 N·m2.7 kgf·m, 20 lbf·ft8 x 1.25 mm
Figura: Pivô da bandeja — porca inferior
SUSPENSÃOPivô da bandeja — porca inferior29 N·m3.0 kgf·m, 22 lbf·ft10 x 1.25 mm
Figura: Pivô da bandeja — porca superior
SUSPENSÃOPivô da bandeja — porca superior43 N·m4.4 kgf·m, 32 lbf·ft10 x 1.25 mm
Figura: Coxim do câmbio — fixação ao câmbio
TRANSMISSÃOCoxim do câmbio — fixação ao câmbio44 N·m4.5 kgf·m, 33 lbf·ft10 x 1.25 mm
Figura: Coxim do câmbio — parafuso passante
TRANSMISSÃOCoxim do câmbio — parafuso passante49 N·m5.0 kgf·m, 36 lbf·ft12 x 1.25 mm
Figura: Coxim traseiro /suporte
TRANSMISSÃOCoxim traseiro /suporte59 N·m6.0 kgf·m, 43 lbf·ft12 x 1.25 mm
Figura: Carcaça do câmbio
TRANSMISSÃOCarcaça do câmbio64 N·m6.5 kgf·m, 47 lbf·ft12 x 1.25 mm
Figura: Ponta de eixo dianteira (pivô)
SUSPENSÃOPonta de eixo dianteira (pivô)181 N·m18.5 kgf·m, 134 lbf·ft22 x 1.5 mm
Figura: Pino-guia do câmbio manual
TRANSMISSÃOPino-guia do câmbio manual12 N·m1.2 kgf·m, 8.7 lbf·ft

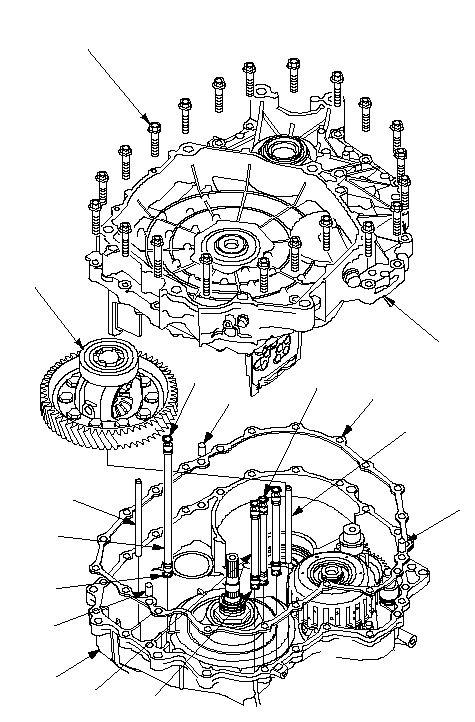

Figura: Diferencial
TRANSMISSÃODiferencial29 N·m3.0 kgf·m, 22 lbf·ft8 x 1.25 mm
Figura: Terminal do cabo terra do câmbio
TRANSMISSÃOTerminal do cabo terra do câmbio49 N·m5.0 kgf·m, 36 lbf·ft18 x 1.5 mm
Figura: Placa de acionamento (volante)
TRANSMISSÃOPlaca de acionamento (volante)74 N·m7.5 kgf·m, 54 kbf·ft12 x 1.25 mm
Figura: Pino-guia do diferencial
TRANSMISSÃOPino-guia do diferencial29 N·m3.0 kgf·m, 22 lbf·ft8 x 1.25 mm
Figura: Coroa do diferencial — CVT
TRANSMISSÃOCoroa do diferencial — CVT98 N·m10.0 kgf·m, 72.3 lbf·ft10 x 1.0 mm
Figura: Alavanca de controle do CVT
TRANSMISSÃOAlavanca de controle do CVT14 N·m1.4 kgf·m, 10 lbf·ft6 x 1.0 mm
Figura: Sensor de velocidade da polia motora
TRANSMISSÃOSensor de velocidade da polia motora12 N·m1.2 kgf·m, 8.7 lbf·ft6 x 1.0 mm
Figura: Sensor de velocidade da polia movida
TRANSMISSÃOSensor de velocidade da polia movida12 N·m1.2 kgf·m, 8.7 lbf·ft6 x 1.0 mm
Figura: Junta universal da coluna de direção
DIREÇÃOJunta universal da coluna de direção28 N·m2.9 kgf·m, 21 lbf·ft8 x 1.25 mm
Figura: Bieleta da barra estabilizadora
SUSPENSÃOBieleta da barra estabilizadora38 N·m3.9 kgf·m, 28 lbf·ft10 x 1.25 mm
Figura: Porca castelo da cremalheira — inferior
TRANSMISSÃOPorca castelo da cremalheira — inferior43 N·m4.4 kgf·m, 32 lbf·ft10 x 1.25 mm
Figura: Contraporca do terminal da cremalheira
DIREÇÃOContraporca do terminal da cremalheira44 N·m4.5 kgf·m, 33 lbf·ft
Figura: Caixa de direção
DIREÇÃOCaixa de direção49 N·m5.0 kgf·m, 36 lbf·ft
Figura: Porca castelo da cremalheira — superior
TRANSMISSÃOPorca castelo da cremalheira — superior59 N·m5.0-6.0 kgf·m, 36-43 lbf·ft12 x 1.25 mm
Figura: Suporte do câmbio coxim traseiro
TRANSMISSÃOSuporte do câmbio coxim traseiro69 N·m7.0 kgf·m, 51 lbf·ft
Figura: Caixa de direção — fixação ao agregado (14mm)
DIREÇÃOCaixa de direção — fixação ao agregado (14mm)93 N·m9.5 kgf·m, 69 lbf·ft14 x 1.5 mm
Figura: Junta da coluna de direção — inferior
DIREÇÃOJunta da coluna de direção — inferior20 N·m2.0 kgf·m, 14 lbf·ft
Figura: Caixa de direção — parafuso da revisão
DIREÇÃOCaixa de direção — parafuso da revisão9.8 N·m1.0 kgf·m, 7.2 lbf·ft
Figura: Válvula de controle de pressão da embreagem de partida
TRANSMISSÃOVálvula de controle de pressão da embreagem de partida12 N·m1.2 kgf·m, 8.7 lbf·ft6 x 1.0 mm
Figura: Parafuso do câmbio manual — pequeno
TRANSMISSÃOParafuso do câmbio manual — pequeno9.8 N·m1.0 kgf·m, 7.2 lbf·ft
Figura: Parafuso do câmbio manual — médio
TRANSMISSÃOParafuso do câmbio manual — médio12 N·m1.2 kgf·m, 8.7 lbf·ft6 x 1.0 mm
Figura: Parafuso especial do câmbio manual
TRANSMISSÃOParafuso especial do câmbio manual15 N·m1.5 kgf·m, 11 lbf·ft
Figura: Parafuso de vedação do câmbio manual
TRANSMISSÃOParafuso de vedação do câmbio manual25 N·m2.5 kgf·m, 18 lbf·ft
Figura: Parafuso do câmbio manual — principal
TRANSMISSÃOParafuso do câmbio manual — principal27 N·m2.8 kgf·m, 20 lbf·ft
Figura: Platô de embreagem
TRANSMISSÃOPlatô de embreagem12 N·m1.2 kgf·m, 9 lbf·ft6 x 1.0 mm
Figura: Suporte do cabo
TRANSMISSÃOSuporte do cabo27 N·m2.8 kgf·m, 20 lbf·ft8 x 1.25 mm
Figura: Pivô do CVT — câmbio
SUSPENSÃOPivô do CVT — câmbio29 N·m3.0 kgf·m, 22 lbf·ft10 x 1.25 mm
Figura: Coxim dianteiro do câmbio
TRANSMISSÃOCoxim dianteiro do câmbio39 N·m4.0 kgf·m, 29 lbf·ft10 x 1.25 mm
Figura: Agregado dianteiro — suporte para o câmbio
SUSPENSÃOAgregado dianteiro — suporte para o câmbio43 N·m4.4 kgf·m, 32 lbf·ft10 x 1.25 mm
Figura: Suporte traseiro do coxim do câmbio — suporte para agregado
TRANSMISSÃOSuporte traseiro do coxim do câmbio — suporte para agregado44 N·m4.5 kgf·m, 33 lbf·ft10 x 1.25 mm
Figura: Suporte traseiro do coxim do câmbio — parafuso passante
TRANSMISSÃOSuporte traseiro do coxim do câmbio — parafuso passante59 N·m6.0 kgf·m, 43 lbf·ft12 x 1.25 mm
Figura: Parafuso inferior de união do câmbio
TRANSMISSÃOParafuso inferior de união do câmbio64 N·m6.5 kgf·m, 47 lbf·ft12 x 1.25 mm
Figura: Agregado dianteiro
SUSPENSÃOAgregado dianteiro93 N·m9.5 kgf·m, 69 lbf·ft14 x 1.5 mm
Figura: Pivô da manga de eixo
SUSPENSÃOPivô da manga de eixo181 N·m18.5 kgf·m, 134 lbf·ft22 x 1.5 mm
Figura: Carcaça do câmbio — parafuso menor
TRANSMISSÃOCarcaça do câmbio — parafuso menor9.8 N·m1.0 kgf·m, 7.2 lbf·ft6 x 1.0 mm
Figura: Pino-guia da carcaça do CVT
TRANSMISSÃOPino-guia da carcaça do CVT22 N·m2.2 kgf·m, 16 lbf·ft
Figura: Pino-guia da placa de acionamento
TRANSMISSÃOPino-guia da placa de acionamento25 N·m2.5 kgf·m, 18 lbf·ft
Figura: Carcaça do câmbio — fixação principal
TRANSMISSÃOCarcaça do câmbio — fixação principal44 N·m4.5 kgf·m, 33 lbf·ft
Figura: Driveshafts
TRANSMISSÃODriveshafts9.8 N·m1.0 kgf·m, 7.2 lbf·ft6 x 1.0 mm
Figura: Semieixo
TRANSMISSÃOSemieixo108 N·m11.0 kgf·m, 80 lbf·ft
Figura: Porca da ponta de eixo dianteira
SUSPENSÃOPorca da ponta de eixo dianteira181 N·m18.5 kgf·m, 134 lbf·ft
Figura: Presilha do cabo do freio de mão
FREIOSPresilha do cabo do freio de mão9.8 N·m1.0 kgf·m, 7.2 lbf·ft6 x 1.0 mm
Figura: Cabo do sensor de roda (ABS)
FREIOSCabo do sensor de roda (ABS)15 N·m1.5 kgf·m, 11 lbf·ft
Figura: Ponta de eixo
SUSPENSÃOPonta de eixo22 N·m2.2 kgf·m, 16 lbf·ft8 x 1.25 mm
Figura: Espelho/defletor do freio — defletor
FREIOSEspelho/defletor do freio — defletor64 N·m6.5 kgf·m, 47 lbf·ft10 x 1.25 mm
Figura: Eixo traseiro — fixação ao chassi
SUSPENSÃOEixo traseiro — fixação ao chassi69 N·m7.0 kgf·m, 51 lbf·ft12 x 1.25 mm
Figura: Tubulação de freio — conexão inferior
FREIOSTubulação de freio — conexão inferior9.8 N·m1.0 kgf·m, 7.2 lbf·ft6 x 1.0 mm
Figura: Tubulação de freio — suporte traseiro
FREIOSTubulação de freio — suporte traseiro64 N·m6.5 kgf·m, 47 lbf·ft10 x 1.25 mm
Figura: Embreagem
TRANSMISSÃOEmbreagem118 N·m12 kgf·m, 87 lbf·ft12 x 1.0 mm
Figura: Tubulação do cilindro mestre da embreagem
TRANSMISSÃOTubulação do cilindro mestre da embreagem1.5 N·m0.15 kgf·m, 1.1 lbf·ft
Figura: Cilindro mestre da embreagem — porca de fixação
TRANSMISSÃOCilindro mestre da embreagem — porca de fixação9.8 N·m1.0 kgf·m, 7.2 lbf·ft6 x 1.0 mm
Figura: Cilindro mestre da embreagem — suporte
TRANSMISSÃOCilindro mestre da embreagem — suporte13 N·m1.3 kgf·m, 9.4 lbf·ft8 x 1.25 mm
Figura: Cilindro mestre da embreagem — parafuso principal
TRANSMISSÃOCilindro mestre da embreagem — parafuso principal18 N·m1.8 kgf·m, 13 lbf·ft
Figura: Braçadeira do CVT
TRANSMISSÃOBraçadeira do CVT7.4 N·m0.75 kgf·m, 5 lbf·ft
Figura: Parafuso central da embreagem do compressor
TRANSMISSÃOParafuso central da embreagem do compressor17.6 N·m1.8 kgf·m, 13 lbf·ft
Figura: Solenoide inibidor
TRANSMISSÃOSolenoide inibidor12 N·m1.2 kgf·m, 8.7 lbf·ft6 x 1.0 mm
Figura: Interruptor de câmbio range
TRANSMISSÃOInterruptor de câmbio range12 N·m1.2 kgf·m, 8.7 lbf·ft6 x 1.0 mm
Figura: Coroa do diferencial — câmbio manual
TRANSMISSÃOCoroa do diferencial — câmbio manual101 N·m10.3 kgf·m, 74.5 lbf·ft10 x 1.0 mm
Figura: Garfos de mudança (M/T)
TRANSMISSÃOGarfos de mudança (M/T)31 N·m3.2 kgf·m, 23 lbf·ft8 x 1.0 mm
Figura: Manopla da alavanca de câmbio
TRANSMISSÃOManopla da alavanca de câmbio8 N·m0.8 kgf·m, 5.8 lbf·ft
Figura: Cabo terra
ELÉTRICACabo terra9.8 N·m1.0 kgf·m, 7.2 lbf·ft6 x 1.0 mm

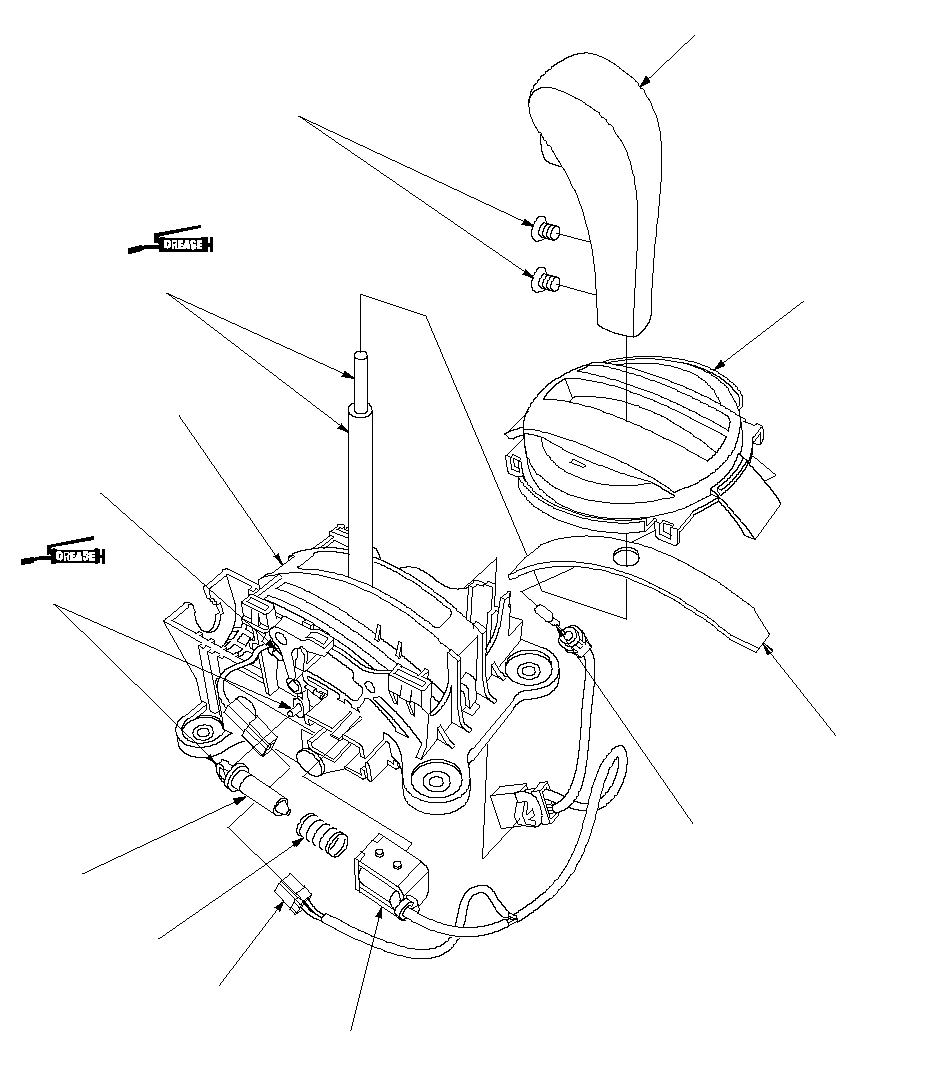

Figura: Parafuso do a/t alavanca de câmbio
TRANSMISSÃOParafuso do a/t alavanca de câmbio3 N·m0.3 kgf·m, 2 lbf·ftL15A
Figura: Parafuso de sangria — embreagem
FREIOSParafuso de sangria — embreagem8 N·m0.8 kgf·m, 5.8 lbf·ft
Figura: Pedal da embreagem — parafuso do suporte
TRANSMISSÃOPedal da embreagem — parafuso do suporte9.8 N·m1.0 kgf·m, 7.2 lbf·fm
Figura: Pedal da embreagem — contraporca de regulagem
TRANSMISSÃOPedal da embreagem — contraporca de regulagem18 N·m1.8 kgf·m, 13 lbf·fm
Figura: Parafuso do câmbio manual
TRANSMISSÃOParafuso do câmbio manual22 N·m2.2 kgf·m, 16 lbf·ft
Figura: Terminal da cremalheira — porca de fixação
DIREÇÃOTerminal da cremalheira — porca de fixação74 N·m7.5 kgf·m, 54 lbf·ft
Figura: Terminal da cremalheira — contraporca
DIREÇÃOTerminal da cremalheira — contraporca83 N·m8.5 kgf·m, 61 lbf·ft
Figura: Tubo de alimentação de ATF
TRANSMISSÃOTubo de alimentação de ATF12 N·m1.2 kgf·m, 8.7 lbf·ft6 x 1.0 mm
Figura: Agregado
SUSPENSÃOAgregado22 N·m2.2 kgf·m, 16 lbf·ft8 x 1.25 mmL15A
Figura: Amortecedor dianteiro/mola — porca do coxim
SUSPENSÃOAmortecedor dianteiro/mola — porca do coxim34 N·m3.5 kgf·m, 25 lbf·ft12 x 1.25 mm
Figura: Amortecedor dianteiro/mola — porca do chapéu superior
SUSPENSÃOAmortecedor dianteiro/mola — porca do chapéu superior44 N·m4.5 kgf·m, 33 lbf·ft12 x 1.25 mm
Figura: Parafuso flangeado — manga de eixo
SUSPENSÃOParafuso flangeado — manga de eixo69 N·m7.0 kgf·m, 51 lbf·ft12 x 1.25 mm
Figura: Amortecedor traseiro — porca superior
SUSPENSÃOAmortecedor traseiro — porca superior29 N·m3.0 kgf·m, 22 lbf·ft10 x 1.25 mm
Figura: Amortecedor traseiro — porca inferior
SUSPENSÃOAmortecedor traseiro — porca inferior54 N·m5.5 kgf·m, 40 lbf·ft10 x 1.25 mm
Figura: Eixo traseiro — suporte do silenciador
SUSPENSÃOEixo traseiro — suporte do silenciador22 N·m2.2 kgf·m, 16 lbf·ft8 x 1.25 mm
Figura: Bieleta da estabilizadora dianteira — porca superior
SUSPENSÃOBieleta da estabilizadora dianteira — porca superior29 N·m3.0 kgf·m, 22 lbf·ft10 x 1.25 mm
Figura: Bieleta da estabilizadora dianteira — porca inferior
SUSPENSÃOBieleta da estabilizadora dianteira — porca inferior38 N·m3.9 kgf·m, 28 lbf·ft10 x 1.25 mm
Figura: Bandeja da suspensão — parafuso frente
SUSPENSÃOBandeja da suspensão — parafuso frente69 N·m7.0 kgf·m, 51 lbf·ft12 x 1.25 mm
Figura: Bandeja da suspensão — parafuso trás
SUSPENSÃOBandeja da suspensão — parafuso trás93 N·m9.5 kgf·m, 69 lbf·ft14 x 1.5 mm
Figura: Parafuso do disco de freio traseiro
FREIOSParafuso do disco de freio traseiro9.8 N·m1.0 kgf·m, 7.2 lbf·ft6 x 1.0 mm
Figura: Coluna/amortecedor dianteiro
SUSPENSÃOColuna/amortecedor dianteiro9.8 N·m1.0 kgf·m, 7.2 lbf·ft6 x 1.0 mm
Figura: Folga axial do rolamento de roda
SUSPENSÃOFolga axial do rolamento de roda108 N·m11.0 kgf·m, 80 lbf·ft
Figura: Parafuso do disco de freio
FREIOSParafuso do disco de freio6 N·m0.6 kgf·m, 4 lbf·ft
Figura: Suporte da mangueira de freio — suporte do flexível
FREIOSSuporte da mangueira de freio — suporte do flexível22 N·m2.2 kgf·m, 26 lbf·ft8 x 1.25 mm
Figura: Suporte da pinça dianteira — cavalete inferior
FREIOSSuporte da pinça dianteira — cavalete inferior43 N·m4.4 kgf·m, 32 lbf·ft10 x 1.25 mm
Figura: Espelho/defletor do freio
FREIOSEspelho/defletor do freio59 N·m5.0-6.0 kgf·m, 36-43 lbf·ft12 x 1.25 mm
Figura: Suporte da pinça dianteira — cavalete superior
FREIOSSuporte da pinça dianteira — cavalete superior69 N·m7.0 kgf·m, 51 lbf·ft12 x 1.25 mm
Figura: Porca de roda
SUSPENSÃOPorca de roda108 N·m11.0 kgf·m, 80 lbf·ft
Figura: Parafuso especial do agregado
SUSPENSÃOParafuso especial do agregado93 N·m9.5 kgf·m, 69 lbf·ft14 x 1.5 mmL15A
Figura: Amortecedor dinâmico
SUSPENSÃOAmortecedor dinâmico9.8 N·m1.0 kgf·m, 7.2 lbf·ft6 x 1.0 mm
Figura: Suporte
SUSPENSÃOSuporte29 N·m3.0 kgf·m, 22 lbf·ft10 x 1.25 mm
Figura: Tampa da coluna de direção — parafuso inferior
DIREÇÃOTampa da coluna de direção — parafuso inferior13 N·m1.3 kgf·m, 9.4 lbf·ft8 x 1.25 mm
Figura: Tampa da coluna de direção — suporte
DIREÇÃOTampa da coluna de direção — suporte16 N·m1.6 kgf·m, 12 lbf·ft8 x 1.25 mm
Figura: Tampa da coluna de direção — parafuso de fixação
DIREÇÃOTampa da coluna de direção — parafuso de fixação22 N·m2.2 kgf·m, 16 lbf·ft8 x 1.25 mm
Figura: Coluna de direção - parafusos trava
DIREÇÃOColuna de direção - parafusos trava28 N·m2.9 kgf·m, 21 lbf·ft8 x 1.25 mm
Figura: Alavanca de inclinação
DIREÇÃOAlavanca de inclinação9.8 N·m1.0 kgf·m, 7.2 lbf·ft
Figura: Pré-carga da caixa de direção
DIREÇÃOPré-carga da caixa de direção13 N·m1.1-1.3 kgf·m, 8.0-9.4 lbf·ft
Figura: Cápsulas deslizantes da coluna de direção
DIREÇÃOCápsulas deslizantes da coluna de direção26 N·m2.7 kgf·m, 20 lbf·ft
Figura: Suporte do chicote do teto solar
ELÉTRICASuporte do chicote do teto solar5 N·m0.5 kgf·m, 4 lbf·ft5 x 0.8 mm
Figura: Contraporca da cremalheira de direção
DIREÇÃOContraporca da cremalheira de direção25 N·m2.5 kgf·m, 18 lbf·ft
Figura: Guia da cremalheira — parafuso de ajuste
DIREÇÃOGuia da cremalheira — parafuso de ajuste44 N·m4.5 kgf·m, 33 lbt·ft
Figura: Guia da cremalheira — contraporca
DIREÇÃOGuia da cremalheira — contraporca59 N·m6.0 kgf·m, 43 lbt·ft
Figura: Porca do volante
DIREÇÃOPorca do volante9.8 N·m1.0 kgf·m, 7.2 lbf·ft
Figura: Volante
DIREÇÃOVolante39 N·m4.0 kgf·m, 29 lbf·ft
Figura: Porca do volante — porca
DIREÇÃOPorca do volante — porca49 N·m5.0 kgf·m, 36 lbf·ft
Figura: Reparo do pistão da pinça
FREIOSReparo do pistão da pinça11 N·m1.1 kgf·m, 8 lbf·ft6 x 1.0 mm
Figura: Peneira do filtro
FREIOSPeneira do filtro3 N·m0.3 kgf·m, 2 lbf·ft
Figura: Suporte do reservatório da embreagem
TRANSMISSÃOSuporte do reservatório da embreagem9.8 N·m1.0 kgf·m, 7.2 lbf·ft6 x 1.0 mm
Figura: Sensor de nível do fluido de freio — sem vsa
FREIOSSensor de nível do fluido de freio — sem vsa15 N·m1.5 kgf·m, 11 lbf·ft
Figura: Sensor de nível do fluido de freio — com vsa
FREIOSSensor de nível do fluido de freio — com vsa22 N·m2.2 kgf·m, 16 lbf·ft
Figura: Suporte da pinça — cavalete
FREIOSSuporte da pinça — cavalete55 N·m5.6 kgf·m, 41 lbf·ft10 x 1.25 mm
Figura: Cubo de roda traseiro — defletor
SUSPENSÃOCubo de roda traseiro — defletor64 N·m6.5 kgf·m, 47 lbf·ft10 x 1.25 mm
Figura: Porca da ponta de eixo
SUSPENSÃOPorca da ponta de eixo162 N·m16.5 kgf·m, 119 lbf·ft20 x 1.5 mm
Figura: Cubo de roda traseiro
SUSPENSÃOCubo de roda traseiro9.8 N·m1.0 kgf·m, 7.2 lbf·ft6 x 1.0 mm
Figura: Porca de roda traseira
FREIOSPorca de roda traseira108 N·m11.0 kgf·m, 80 lbf·ft
Figura: Disco de freio dianteiro
FREIOSDisco de freio dianteiro108 N·m11.0 kgf·m, 80 lbf·ft
Figura: Disco de freio traseiro
FREIOSDisco de freio traseiro108 N·m11.0 kgf·m, 79.6 lbf·ft
Figura: União de freio ao cilindro mestre - Sem VSA
FREIOSUnião de freio ao cilindro mestre - Sem VSA15 N·m1.5 kgf·m, 11 lbf·ft
Figura: Porca flangeada do tubo de freio
FREIOSPorca flangeada do tubo de freio22 N·m2.2 kgf·m, 16 lbf·ft
Figura: Freio de mão cabo
FREIOSFreio de mão cabo9.8 N·m1.0 kgf·m, 7.2 lbf·ft6 x 1.0 mm
Figura: Freio de mão cabo — pino guia / pino deslizante
FREIOSFreio de mão cabo — pino guia / pino deslizante22 N·m2.2 kgf·m, 16 lbf·ft8 x 1.25 mm
Figura: Pistão da pinça
FREIOSPistão da pinça22 N·m2.2 kgf·m, 16 lbf·ft
Figura: Tambor de freio traseiro — cilindro de roda
FREIOSTambor de freio traseiro — cilindro de roda11 N·m1.1 kgf·m, 8 lbf·ft
Figura: Tambor de freio traseiro — defletor
FREIOSTambor de freio traseiro — defletor64 N·m6.5 kgf·m, 47 lbf·ft10 x 1.25 mm
Figura: Suporte da mangueira de freio
FREIOSSuporte da mangueira de freio9.8 N·m1.0 kgf·m, 7.2 lbf·ft6 x 1.0 mm
Figura: Tubulação de freio — sem vsa
FREIOSTubulação de freio — sem vsa15 N·m1.5 kgf·m, 11 lbf·ft
Figura: Mangueira de freio — com vsa
FREIOSMangueira de freio — com vsa22 N·m2.2 kgf·m, 16 lbf·ft8 x 1.25 mm
Figura: Mangueira de freio — bloco de união do flexivel
FREIOSMangueira de freio — bloco de união do flexivel34 N·m3.5 kgf·m, 25 lbf·ft
Figura: Parafuso banjo — bloco de união do flexivel
FREIOSParafuso banjo — bloco de união do flexivel34 N·m3.5 kgf·m, 25 lbf·ft
Figura: Parafuso banjo
FREIOSParafuso banjo3.4 N·m3.5 kgf·m, 25 lbf·ft
Figura: Parafuso de sangria — pinça dianteira
FREIOSParafuso de sangria — pinça dianteira8 N·m0.8 kgf·m, 6 lbf·ft
Figura: Parafuso de sangria — pinça traseira
FREIOSParafuso de sangria — pinça traseira9 N·m0.9 kgf·m, 7 lbf·ft
Figura: Parafuso de sangria — cilindro de roda
FREIOSParafuso de sangria — cilindro de roda7 N·m0.7 kgf·m, 5 lbf·ft
Figura: Porca do freio de estacionamento
FREIOSPorca do freio de estacionamento27 N·m2.8 kgf·m, 20 lbf·ft
Figura: Parafuso flangeado — pinça de freio traseira
FREIOSParafuso flangeado — pinça de freio traseira23 N·m2.3 kgf·m, 17 lbf·ft8 x 1.0 mm
Figura: Contraporca da haste do servo-freio — sem vsa
FREIOSContraporca da haste do servo-freio — sem vsa15 N·m1.5 kgf·m, 11 lbf·ft
Figura: Disco/pastilha de freio — suporte do flexível
FREIOSDisco/pastilha de freio — suporte do flexível22 N·m2.2 kgf·m, 16 lbf·ft8 x 1.0 mm
Figura: Disco/pastilha de freio — cavalete
FREIOSDisco/pastilha de freio — cavalete108 N·m11.0 kgf·m, 80 lbf·ft12 x 1.25 mm
Figura: Pinça de freio — suporte do flexível
FREIOSPinça de freio — suporte do flexível23 N·m2.3 kgf·m, 17 lbf·ft
Figura: Pinça de freio — cavalete
FREIOSPinça de freio — cavalete55 N·m5.6 kgf·m, 41 lbf·ft10 x 1.25 mm
Figura: Parafuso do sensor de roda
FREIOSParafuso do sensor de roda9.8 N·m1.0 kgf·m
Figura: Sensor de guinada/aceleração lateral
CARROCERIASensor de guinada/aceleração lateral9.8 N·m1.0 kgf·m, 7.2 lbf·ft
Figura: Servo-freio
FREIOSServo-freio13 N·m1.3 kgf·m, 9 lbf·ft8 x 1.25 mm
Figura: Suporte do painel de instrumentos
CARROCERIASuporte do painel de instrumentos22 N·m2.2 kgf·m, 16 lbf·ft8 x 1.25 mm
Figura: Contraporca da haste do servo-freio
FREIOSContraporca da haste do servo-freio1.5 N·m1.5 kgf·m, 11 lbf·ft
Figura: Folga da haste do servo-freio
FREIOSFolga da haste do servo-freio15 N·m1.5 kgf·m,11 lbf·ft
Figura: Contraporca estrela do freio
FREIOSContraporca estrela do freio22 N·m2.2 kgf·m, 16 lbf·ft
Figura: Sangria do sistema de freio — traseiro
FREIOSSangria do sistema de freio — traseiro7 N·m0.7 kgf·m, 5 lbf·ft
Figura: Sangria do sistema de freio — dianteiro
FREIOSSangria do sistema de freio — dianteiro8 N·m0.8 kgf·m, 6 lbf·ft
Figura: Parafuso de sangria — cilindro mestre
FREIOSParafuso de sangria — cilindro mestre15 N·m1.5 kgf·m, 11 lbf·ft
Figura: Parafuso de aperto do amortecedor — porca do chapéu superior
SUSPENSÃOParafuso de aperto do amortecedor — porca do chapéu superior44 N·m4.5 kgf·m, 33 lbf·ft14 x 1.5 mm
Figura: Parafuso de aperto do amortecedor — suporte na manga/montante
SUSPENSÃOParafuso de aperto do amortecedor — suporte na manga/montante69 N·m7.0 kgf·m, 51 lbf·ft12 x 1.25 mm
Figura: Suporte Compressor Ar Condicionado
AR CONDICIONADOSuporte Compressor Ar Condicionado22 N·m2.2 kgf·m, 16 lbf·ft8 x 1.25 mm
Figura: Compressor do ar-condicionado
AR CONDICIONADOCompressor do ar-condicionado9.8 N·m1.0 kgf·m, 7.2 lbf·ft6 x 1.0 mm
Figura: Condensador do ar-condicionado
AR CONDICIONADOCondensador do ar-condicionado9.8 N·m1.0 kgf·m, 7.2 lbf·ft6 x 1.0 mm
Figura: Protetor térmico
AR CONDICIONADOProtetor térmico7.4 N·m0.75 kgf·m, 5 lbf·ft
Figura: Interruptor da fechadura da tampa traseira
CARROCERIAInterruptor da fechadura da tampa traseira9.8 N·m1.0 kgf·m, 7.2 lbf·ft6 x 1.0 mm
Figura: Interruptor da luz de ré
ELÉTRICAInterruptor da luz de ré29 N·m3.0 kgf·m, 22 lbf·ft
Figura: Interruptor de posição
ELÉTRICAInterruptor de posição5 N·m0.5 kgf·m, 4 lbf·ft5 x 0.8 mm
Figura: Sensor IAT/MAP
MOTORSensor IAT/MAP3.5 N·m0.35 kgf·m, 2.5 lbf·ft
Figura: Sensor MAP
MOTORSensor MAP3.5 N·m0.35 kgf·m, 2.5 lbf·ft
Figura: Sensor de rotação (CKP)
MOTORSensor de rotação (CKP)12 N·m1.2 kgf·m, 8.7 lbf·ft
Figura: Sensor de fase (CMP)
MOTORSensor de fase (CMP)12 N·m11.2 kgf·m, 8.7 lbf·ft
Figura: Sensor de ponto morto superior (TDC)
MOTORSensor de ponto morto superior (TDC)12 N·m11.2 kgf·m, 8.7 lbf·ft
Figura: Sensor de detonação
MOTORSensor de detonação31 N·m3.2 kgf·m, 23 lbf·ft
Figura: Sensor dianteiro de impacto
CARROCERIASensor dianteiro de impacto9.8 N·m1.0 kgf·m, 7.2 lbf·ft
Figura: Sensor de impacto lateral
CARROCERIASensor de impacto lateral9.8 N·m1.0 kgf·m, 7.2 lbf·ft
Figura: Sensor de temperatura do motor (ECT)
MOTORSensor de temperatura do motor (ECT)12 N·m1.2 kgf·m, 8.7 lbf·ft
Figura: Interruptor de pressão de óleo
MOTORInterruptor de pressão de óleo18 N·m1.8 kgf·m, 13 lbf.ft
Figura: Capô
CARROCERIACapô9.8 N·m1.0 kgf·m, 7.2 lbf·ft6 x 1.0 mm
Figura: Módulo do airbag (SRS)
CARROCERIAMódulo do airbag (SRS)9.8 N·m1.0 kgf·m, 7.2 lbf·ft
Figura: Corpo de borboleta — sensor
MOTORCorpo de borboleta — sensor6 N·m0.6 kgf·m, 4.3 lbf·ft
Figura: Corpo de borboleta — sensor TPS
MOTORCorpo de borboleta — sensor TPS3.5 N·m0.35 kgf·m, 2.5 lbf·ft
Figura: Comutador de ignição
ELÉTRICAComutador de ignição22 N·m2.2 kgf·m, 16 lbf·ft
Figura: Corpo de borboleta — fixação
MOTORCorpo de borboleta — fixação12 N·m1.2 kgf·m, 8.7 lbf·ft
Figura: Módulo do airbag do motorista
CARROCERIAMódulo do airbag do motorista9.8 N·m1.0 kgf·m, 7.2 lbf·ft
Figura: Fechadura
CARROCERIAFechadura5 N·m0.5 kgf·m, 4 lbf·ft6 x 1.0 mm
Figura: Fechadura da porta dianteira
CARROCERIAFechadura da porta dianteira8 N·m0.8 kgf·m, 6 lbf·ft6 x 1.0 mm
Figura: Fechadura da porta — trava
CARROCERIAFechadura da porta — trava9.8 N·m1.0 kgf·m, 7.2 lbf·ft6 x 1.0 mm
Figura: Fechadura da porta traseira
CARROCERIAFechadura da porta traseira8 N·m0.8 kgf·m, 6 lbf·ft6 x 1.0 mm
Figura: Airbag lateral
CARROCERIAAirbag lateral6.3 N·m0.64 kgf·m, 4.6 lbf·ft
Figura: Maçaneta de abertura do capô
CARROCERIAMaçaneta de abertura do capô9.8 N·m1.0 kgf·m, 7.2 lbf·ft6 x 1.0 mm
Figura: Maçaneta de porta dianteira externa
CARROCERIAMaçaneta de porta dianteira externa8 N·m0.8 kgf·m, 6 lbf·ft6 x 1.0 mm
Figura: Maçaneta da porta — fixação
CARROCERIAMaçaneta da porta — fixação9.8 N·m1.0 kgf·m, 7.2 lbf·ft6 x 1.0 mm
Figura: Maçaneta de porta traseira externa
CARROCERIAMaçaneta de porta traseira externa9.8 N·m1.0 kgf·m, 7.2 lbf·ft6 x 1.0 mm
Figura: Portion
CARROCERIAPortion8 N·m0.8 kgf·m, 6 lbf·ft6 x 1.0 mm
Figura: Painel
CARROCERIAPainel9.8 N·m1.0 kgf·m, 7.2 lbf·ft6 x 1.0 mm
Figura: Travessa do pedal de freio
FREIOSTravessa do pedal de freio22 N·m2.2 kgf·m, 16 lbf·ft8 x 1.25 mm
Figura: Painel central
CARROCERIAPainel central5 N·m0.5 kgf·m, 4 lbf·ft5 x 0.8 mm
Figura: Para-choque dianteiro
CARROCERIAPara-choque dianteiro9.8 N·m1.0 kgf·m, 7.2 lbf·ft6 x 1.0 mm
Figura: Para-choque
CARROCERIAPara-choque9.8 N·m1.0 kgf·m, 7.2 lbf·ft6 x 1.0 mm
Figura: Airbag do passageiro
CARROCERIAAirbag do passageiro9.8 N·m1.0 kgf·m, 7.2 lbf·ft
Figura: Dobradiça
CARROCERIADobradiça29 N·m3.0 kgf·m, 2.2 lbf·ft8 x 1.25 mm
Figura: Limitador da porta
CARROCERIALimitador da porta29 N·m3.0 kgf·m, 22 lbf·ft8 x 1.25 mm
Figura: Retrovisor elétrico
CARROCERIARetrovisor elétrico9.8 N·m1.0 kgf·m, 7.2 lbf·ft6 x 1.0 mm
Figura: Retrovisor
CARROCERIARetrovisor4 N·m0.4 kgf·m, 3 lbf·ft5 x 0.8 mm
Figura: Trava do capô
CARROCERIATrava do capô9.8 N·m1.0 kgf·m, 7.2 lbf·ft6 x 1.0 mm
Figura: Motor do limpador traseiro — fixação
CARROCERIAMotor do limpador traseiro — fixação8 N·m0.8 kgf·m, 6 lbf·ft
Figura: Motor do limpador do vidro traseiro
CARROCERIAMotor do limpador do vidro traseiro9 N·m0.9 kgf·m, 7 lbf·ft
Baixe o app no celularConsulta offline na oficina · Google PlayInstalar
