Chevrolet · Blazer 4.3 V6
4.3 V6 (C43NE) · Gasolina · 1995–2011 · 484 peças

Tabela com os 484 torques de aperto do Chevrolet Blazer 4.3 V6 (4.3 V6 (C43NE) · Gasolina · 1995–2011). As peças estão organizadas por categoria(Carroceria, Transmissão, Elétrica…) e cada uma traz o valor de aperto em N·m, com conversão para kgf·m e lbf·ft, a bitola/rosca e a figura de localização. Use a busca ou o filtro acima para achar a peça rapidamente.

484 peças
MOTOR · ALIMENTAÇÃOBraçadeira do filtro de combustível11,5 N·mC43NE
MOTOR · ALIMENTAÇÃOCarcaça e da tampa10 N·mC43NE
MOTOR · ALIMENTAÇÃOCinta dianteira do reservatório de combustível7 N·mC43NE
MOTOR · ALIMENTAÇÃOCinta do reservatório — suporte7 N·mC43NE
MOTOR · ALIMENTAÇÃOCobertura plástica traseira9,5 N·mC43NE
MOTOR · ALIMENTAÇÃOConectores dos tubos30 N·mC43NE

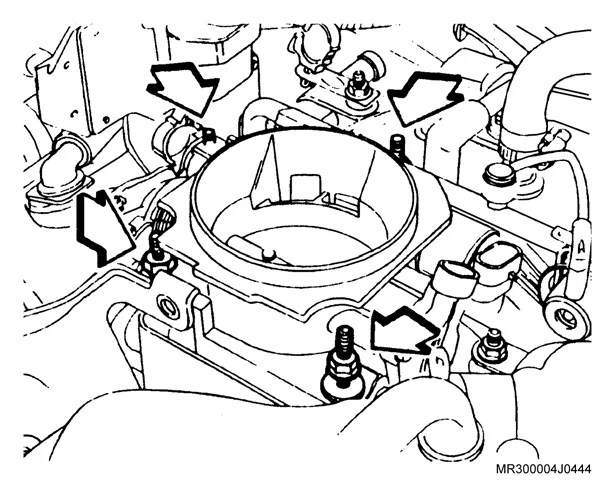

Figura: Corpo da válvula de aceleração
MOTOR · ALIMENTAÇÃOCorpo da válvula de aceleração25 N·mC43NE
MOTOR · ALIMENTAÇÃOCorpo dosador10 N·mC43NE

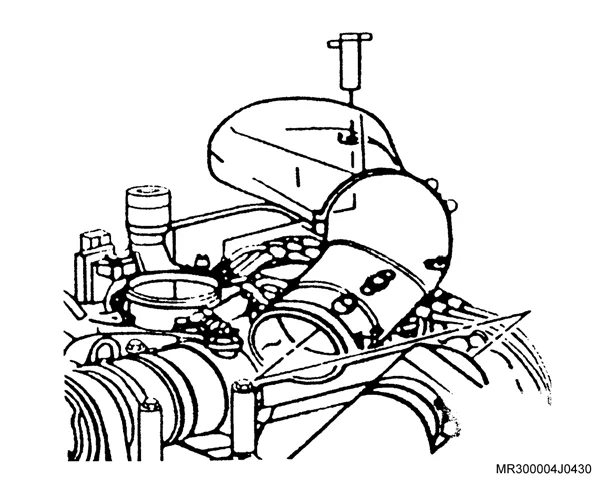

Figura: Duto de ar ao corpo da válvula de aceleração
MOTOR · ALIMENTAÇÃODuto de ar ao corpo da válvula de aceleração3 N·mC43NE
Figura: Isolador central
MOTOR · ALIMENTAÇÃOIsolador central7,5 N·mC43NE
Figura: Isolador de som do motor
MOTOR · ALIMENTAÇÃOIsolador de som do motor7,5 N·mC43NE
MOTOR · ALIMENTAÇÃOMangueira com a travessa traseira15 N·mC43NE
MOTOR · ALIMENTAÇÃOSuporte da válvula de purga8,5 N·mC43NE
MOTOR · ALIMENTAÇÃOSuporte de fixação do suporte do duto12,5 N·mC43NE
Figura: Suporte do cabo de aceleração
MOTOR · ALIMENTAÇÃOSuporte do cabo de aceleração25 N·mC43NE
Figura: Suporte do guia do cabo de aceleração
MOTOR · ALIMENTAÇÃOSuporte do guia do cabo de aceleração8,5 N·mC43NE
MOTOR · ALIMENTAÇÃOSuporte do pedal ao painel transversal4 N·mC43NE

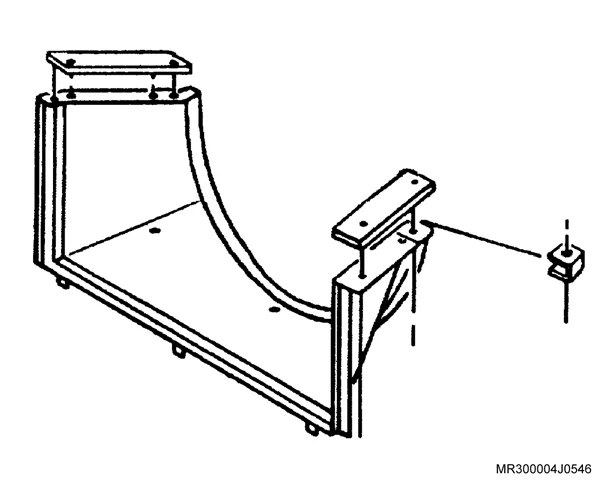

Figura: Defletor inferior do radiador
MOTOR · ARREFECIMENTODefletor inferior do radiador10 N·mC43NE
MOTOR · ARREFECIMENTODefletor do radiador — fixação10 N·mC43NE
MOTOR · ARREFECIMENTOParafusos e prisioneiros da bomba d’agua45 N·mC43NE

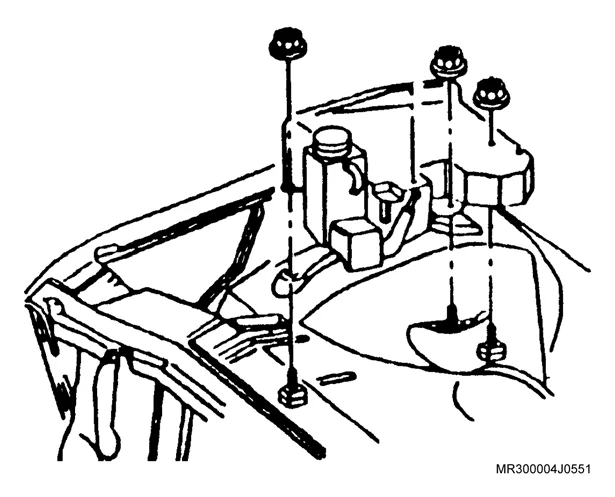

Figura: Reservatório de expansão
MOTOR · ARREFECIMENTOReservatório de expansão8 N·mC43NE

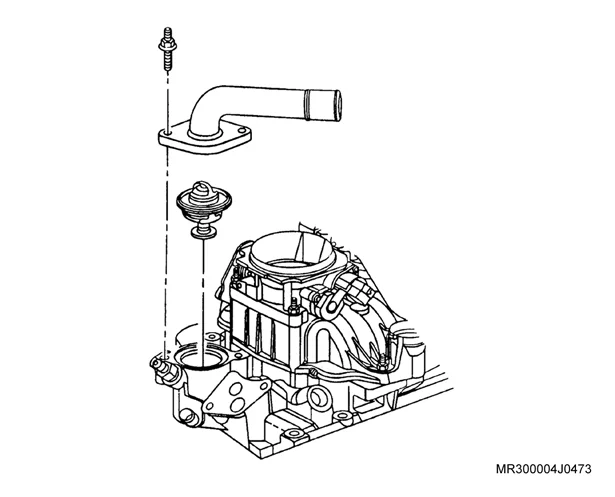

Figura: Tampa da carcaça da válvula termostática
MOTOR · ARREFECIMENTOTampa da carcaça da válvula termostática25 N·mC43NE

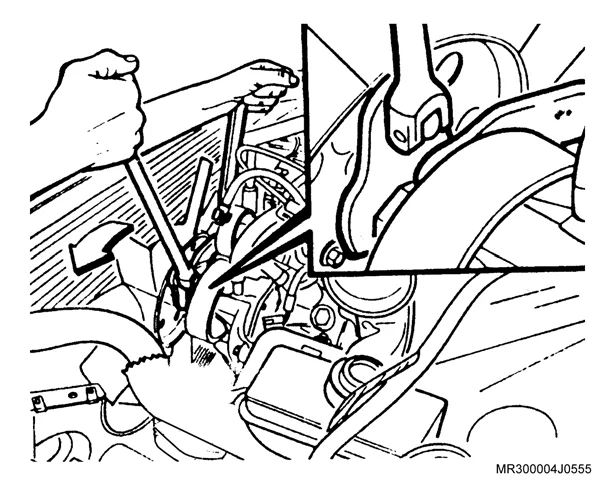

Figura: Ventilador
MOTOR · ARREFECIMENTOVentilador33 N·mC43NE
Figura: Adaptador do filtro de óleo
MOTOR · COMPONENTES DO MOTORAdaptador do filtro de óleo25 N·mC43NE

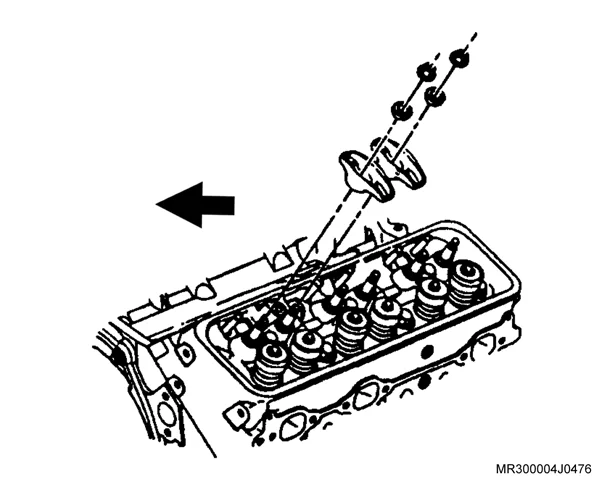

Figura: Balancins
MOTOR · COMPONENTES DO MOTORBalancins25 N·mC43NE
MOTOR · COMPONENTES DO MOTORBomba de óleo à capa do mancal da árvore de manivelas90 N·mC43NE
MOTOR · COMPONENTES DO MOTORBujão direito traseiro25 N·mC43NE
MOTOR · COMPONENTES DO MOTORBujão esquerdo traseiro20 N·mC43NE
MOTOR · COMPONENTES DO MOTORBujões25 N·mC43NE

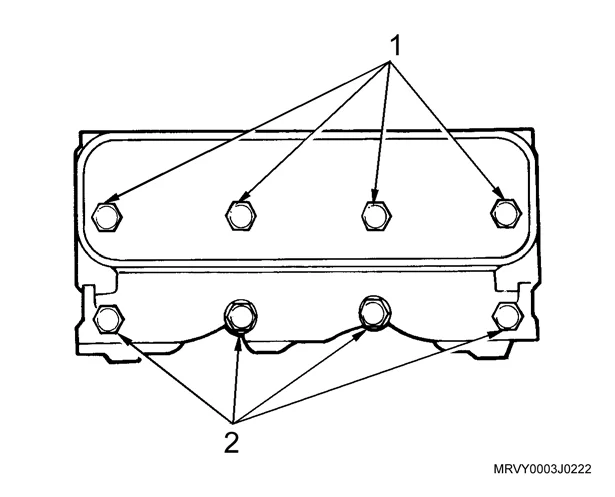

Figura: Cabeçote do motor
MOTOR · COMPONENTES DO MOTORCabeçote do motor34 N·m+90° + 90°Uso únicoC43NE
MOTOR · COMPONENTES DO MOTORCabo massa do motor V615 N·mC43NE

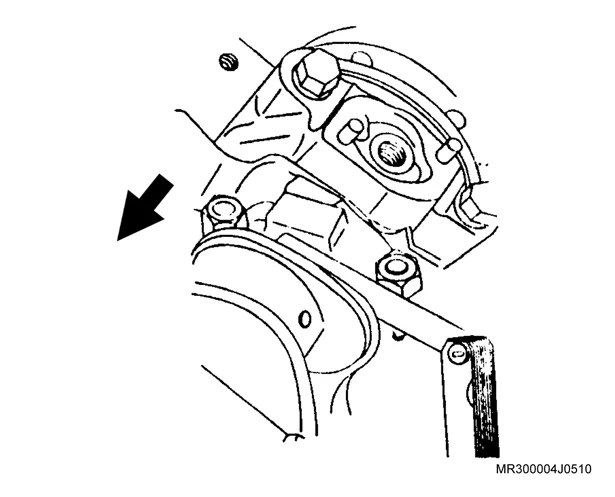

Figura: Capa da biela
MOTOR · COMPONENTES DO MOTORCapa da biela27 N·m+70°Uso únicoC43NE

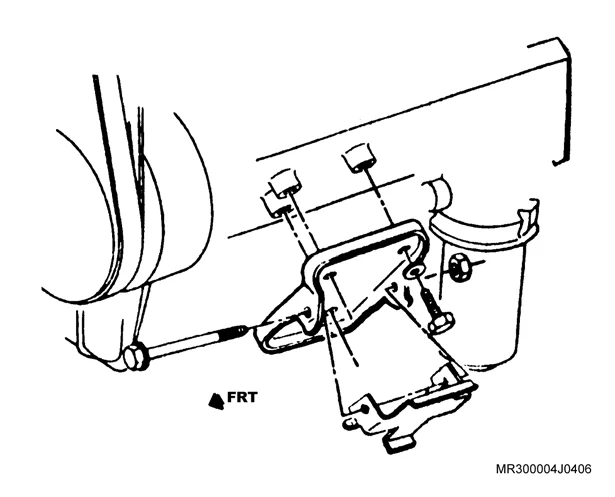

Figura: Cinta do reservatório — fixação
MOTOR · COMPONENTES DO MOTORCinta do reservatório — fixação68 N·mC43NE
MOTOR · COMPONENTES DO MOTORColetor de admissão15 N·mC43NE

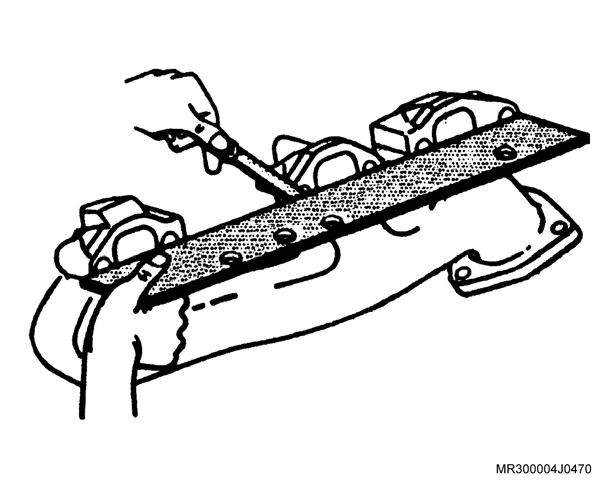

Figura: Coletor de escapamento
MOTOR · COMPONENTES DO MOTORColetor de escapamento30 N·mC43NE
MOTOR · COMPONENTES DO MOTORConector11 N·mC43NE

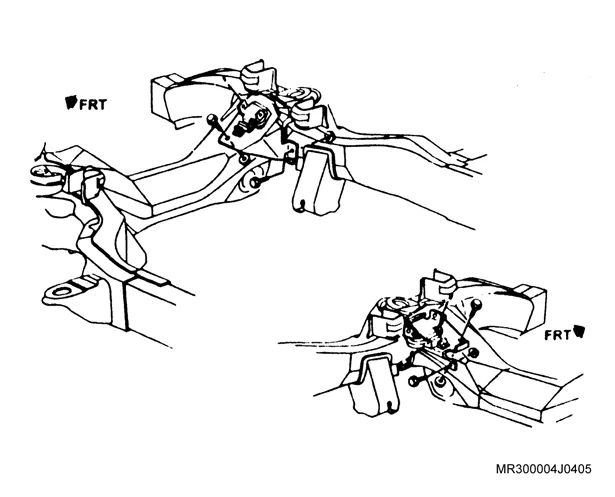

Figura: Coxim do motor — fixação inferior
MOTOR · COMPONENTES DO MOTORCoxim do motor — fixação inferior45 N·mC43NE
Figura: Coxim do motor — parafuso passante
MOTOR · COMPONENTES DO MOTORCoxim do motor — parafuso passante59 N·mC43NE
Figura: Cárter — parafuso de fixação
MOTOR · COMPONENTES DO MOTORCárter — parafuso de fixação25 N·mC43NE
Figura: Cárter — parafuso da tampa
MOTOR · COMPONENTES DO MOTORCárter — parafuso da tampa23 N·mC43NE

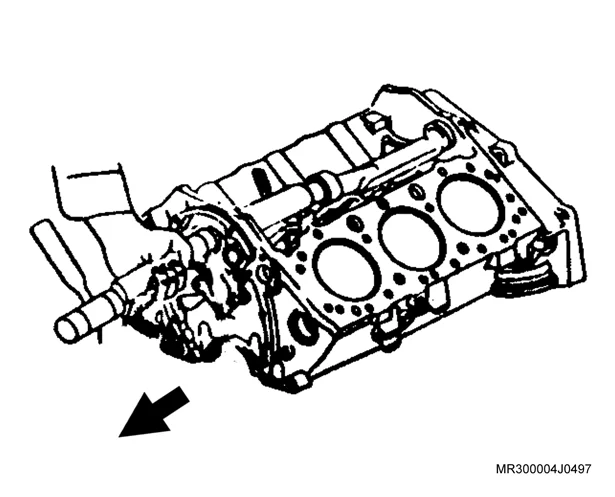

Figura: Engrenagem acionada
MOTOR · COMPONENTES DO MOTOREngrenagem acionada20 N·mC43NE

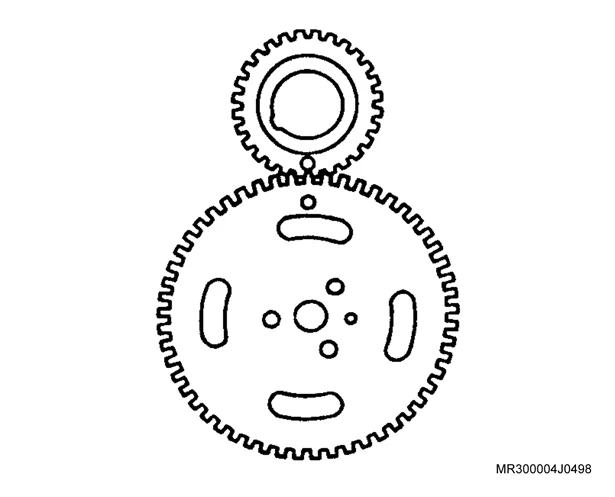

Figura: Engrenagem acionadora
MOTOR · COMPONENTES DO MOTOREngrenagem acionadora16 N·mC43NE
MOTOR · COMPONENTES DO MOTORMancais principais105 N·mC43NE
MOTOR · COMPONENTES DO MOTORMancal traseiro — capa105 N·mC43NE
MOTOR · COMPONENTES DO MOTORParafuso retentor do sensor de rotação da árvore de manivelas9 N·mC43NE

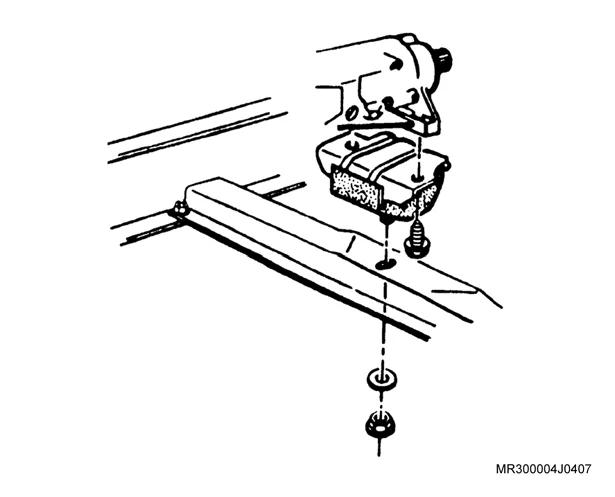

Figura: Parafusos e porca de fixação do coxim à transmissão
MOTOR · COMPONENTES DO MOTORParafusos e porca de fixação do coxim à transmissão47 N·mC43NE
MOTOR · COMPONENTES DO MOTORParafusos e porcas de fixação do retentor do mancal traseiro15 N·mC43NE
MOTOR · COMPONENTES DO MOTORParafusos e prisioneiros da câmara superior do coletor10 N·mC43NE
MOTOR · COMPONENTES DO MOTORParafusos transversal do coxim do motor68 N·mC43NE

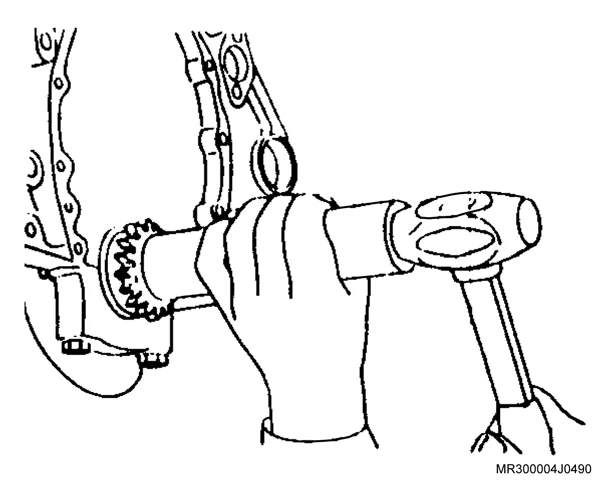

Figura: Polia dentada da árvore de comando
MOTOR · COMPONENTES DO MOTORPolia dentada da árvore de comando28 N·mC43NE

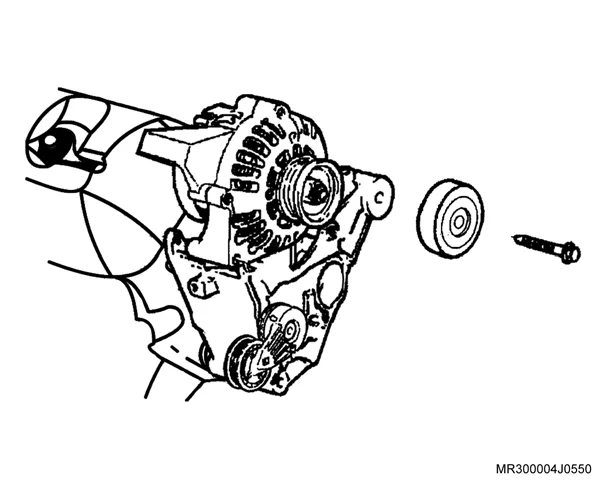

Figura: Polia intermediária
MOTOR · COMPONENTES DO MOTORPolia intermediária50 N·mC43NE

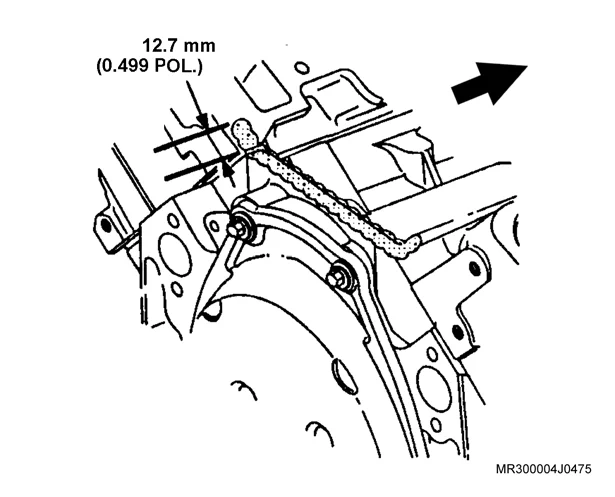

Figura: Primeira etapa
MOTOR · COMPONENTES DO MOTORPrimeira etapa12 N·mC43NE
MOTOR · COMPONENTES DO MOTORRetentor da árvore de comando de válvulas14 N·mC43NE
MOTOR · COMPONENTES DO MOTORRetentor do rolamento da árvore balanceadora14 N·mC43NE
MOTOR · COMPONENTES DO MOTORTampa ao corpo do distribuidor5 N·mC43NE

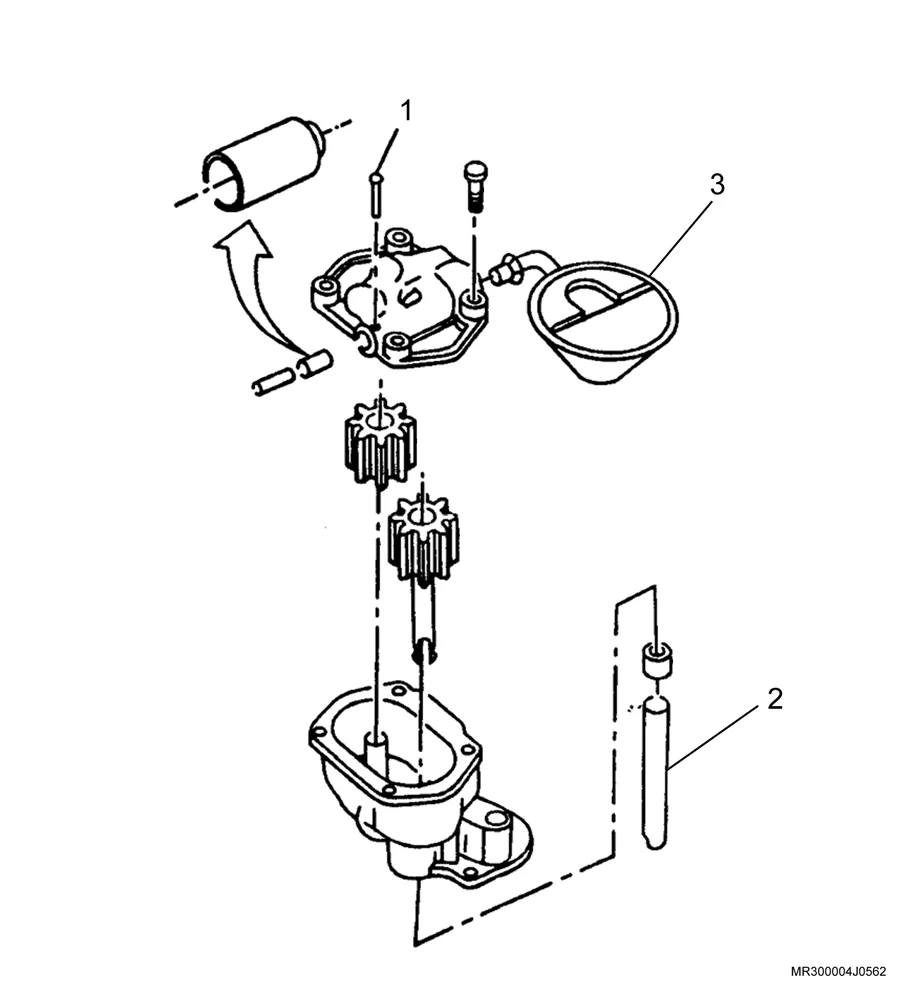

Figura: Tampa da bomba de óleo
MOTOR · COMPONENTES DO MOTORTampa da bomba de óleo1 N·mC43NE

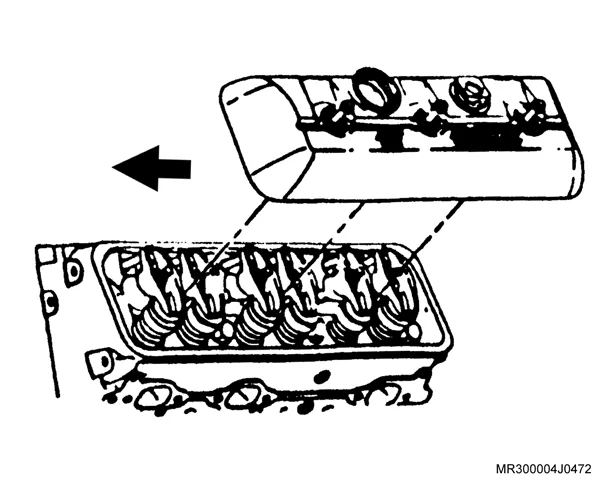

Figura: Tampa de válvulas
MOTOR · COMPONENTES DO MOTORTampa de válvulas12 N·mC43NE

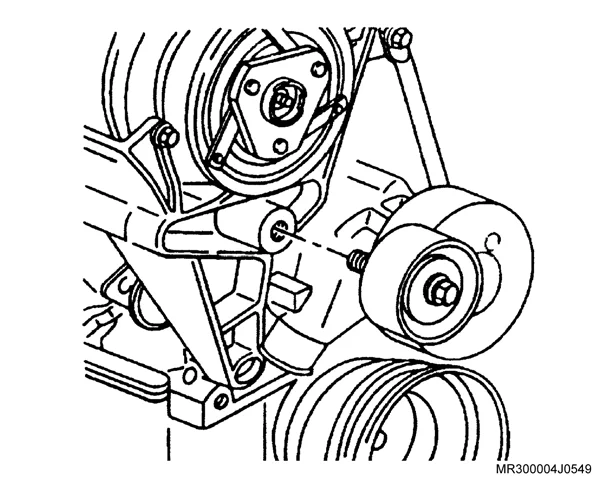

Figura: Tensionador
MOTOR · COMPONENTES DO MOTORTensionador50 N·mC43NE
MOTOR · COMPONENTES DO MOTORVolante do motor100 N·mC43NE

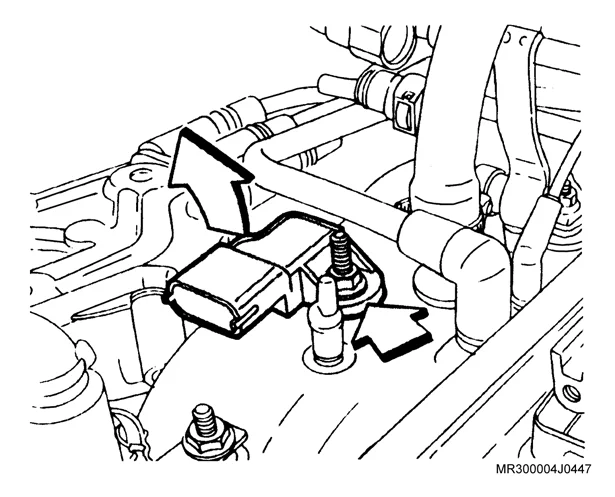

Figura: Sensor MAP
MOTOR · CONTROLE DE EMISSÕESSensor MAP5,7 N·mC43NE
MOTOR · CONTROLE DE EMISSÕESSensor da posição da árvore de manivelas8 N·mC43NE

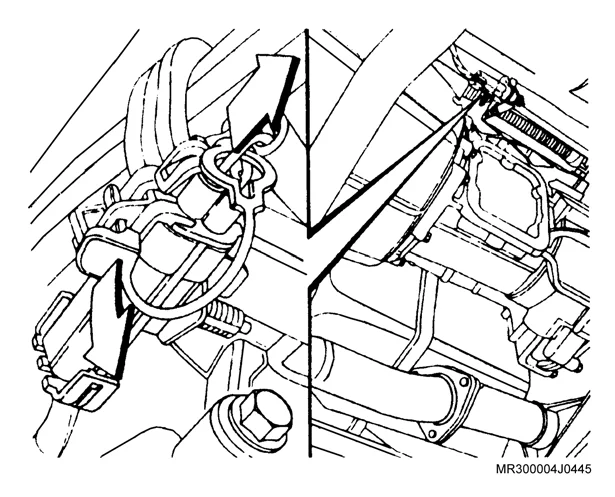

Figura: Sensor de oxigênio
MOTOR · CONTROLE DE EMISSÕESSensor de oxigênio41 N·mC43NE

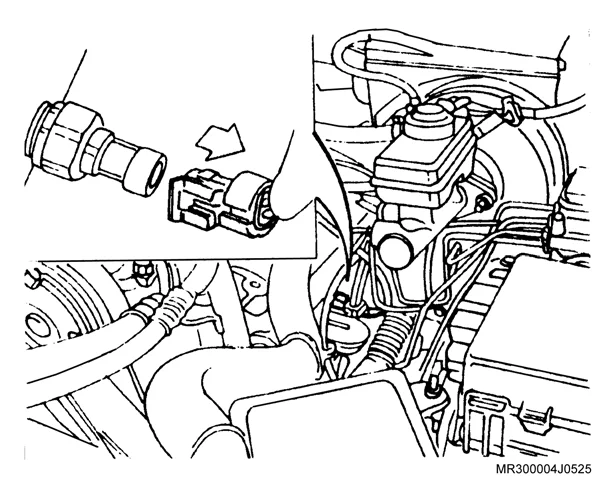

Figura: Sensor de temperatura
MOTOR · CONTROLE DE EMISSÕESSensor de temperatura20 N·mC43NE
MOTOR · CONTROLE DE EMISSÕESVálvula EGR10 → 25 N·mC43NE

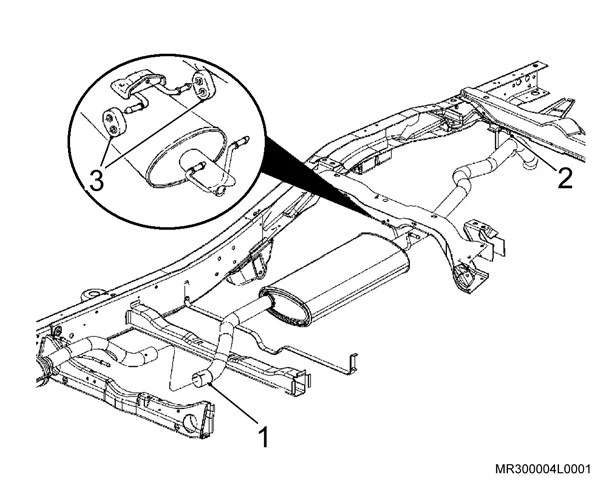

Figura: Braçadeira (30 N·m)
MOTOR · ESCAPAMENTOBraçadeira (30 N·m)30 N·m
MOTOR · ESCAPAMENTOBraçadeira de fixação do tubo silenciador central30 N·mC43NE
MOTOR · ESCAPAMENTOSuporte do catalisador27 N·mC43NE

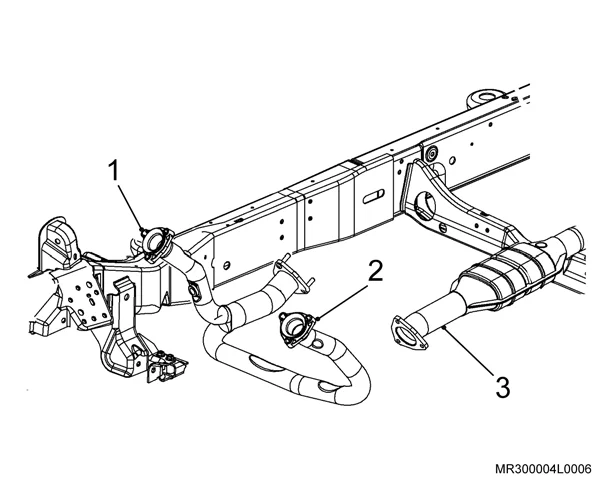

Figura: Tubo dianteiro no coletor de escapamento
MOTOR · ESCAPAMENTOTubo dianteiro no coletor de escapamento55 N·mC43NE

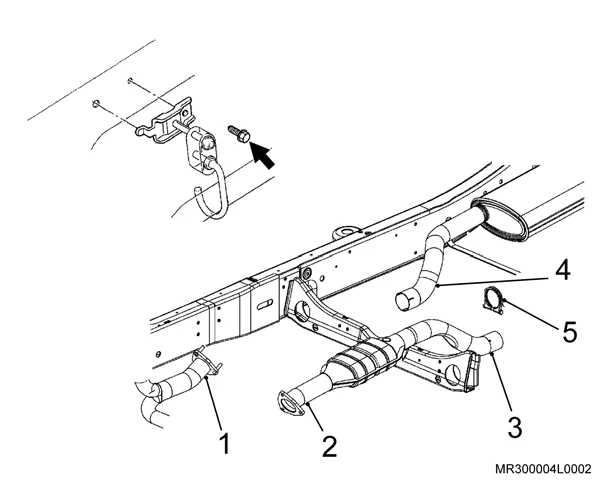

Figura: Tubo dianteiro no conversor catalítico
MOTOR · ESCAPAMENTOTubo dianteiro no conversor catalítico37 N·mC43NE
Figura: 10 parafusos de fixação da extensão traseira
TRANSMISSÃO10 parafusos de fixação da extensão traseira22,5 N·m
Figura: Acoplamento — parafuso do eixo
TRANSMISSÃOAcoplamento — parafuso do eixo10 N·m
Figura: Adaptador na transmissão
TRANSMISSÃOAdaptador na transmissão50 N·m
TRANSMISSÃOAlavanca do eixo seletor25 N·m
TRANSMISSÃOAlavanca seletora30 N·m
Figura: Alojamento do cabo
TRANSMISSÃOAlojamento do cabo22,5 N·m
Figura: Atuador
TRANSMISSÃOAtuador1,4 N·m
TRANSMISSÃOBujão de abastecimento de óleo60 N·m
TRANSMISSÃOBujão de drenagem25 N·m
Figura: Bujão de drenagem de óIeo
TRANSMISSÃOBujão de drenagem de óIeo60 N·m
TRANSMISSÃOBujão de enchimento25 N·m
Figura: Bujão do pino posicionador das marchas
TRANSMISSÃOBujão do pino posicionador das marchas17 N·m
Figura: Bujão roscado da transmissão
TRANSMISSÃOBujão roscado da transmissão22 N·m
Figura: Bujão roscado do câmbio
TRANSMISSÃOBujão roscado do câmbio14 N·m
Figura: Caixa de transferência
TRANSMISSÃOCaixa de transferência55 N·m
Figura: Capas dos mancais
TRANSMISSÃOCapas dos mancais110 N·m
Figura: Carcaça da transmissão — fixação
TRANSMISSÃOCarcaça da transmissão — fixação31 N·m
Figura: Carcaça do câmbio — fixação
TRANSMISSÃOCarcaça do câmbio — fixação22,5 N·m
Figura: Carcaça da extensão traseira
TRANSMISSÃOCarcaça da extensão traseira31 N·m
TRANSMISSÃOCarcaça da extensão à transmissão automática45 N·m
Figura: Carcaça da semi-árvore no diferencial
TRANSMISSÃOCarcaça da semi-árvore no diferencial48 N·m
TRANSMISSÃOCarcaça do conversor55 N·m
Figura: Carcaça do diferencial dianteiro
TRANSMISSÃOCarcaça do diferencial dianteiro48 N·m
TRANSMISSÃOCarcaça do semi-eixo48 N·m
Figura: Carcaça intermediária à carcaça dianteira
TRANSMISSÃOCarcaça intermediária à carcaça dianteira22 N·m
Figura: Carcaça traseira
TRANSMISSÃOCarcaça traseira22 N·m
Figura: Carcaça traseira à carcaça intermediária
TRANSMISSÃOCarcaça traseira à carcaça intermediária22 N·m
TRANSMISSÃOCavilha de fixação25 N·m
Figura: Cilindro atuador do garfo da embreagem
TRANSMISSÃOCilindro atuador do garfo da embreagem23 N·m
Figura: Cilindro mestre da embreagem
TRANSMISSÃOCilindro mestre da embreagem13 N·m
Figura: Cilindro-mestre da embreagem
TRANSMISSÃOCilindro-mestre da embreagem13 N·m
TRANSMISSÃOCobertura20 N·m
Figura: Corpo da válvula e conjunto do interruptor de posição da válvula manual TFP
TRANSMISSÃOCorpo da válvula e conjunto do interruptor de posição da válvula manual TFP12 N·m
TRANSMISSÃOCoxim do motor à carcaça da extensão58 N·m
Figura: Coxim traseiro da transmissão
TRANSMISSÃOCoxim traseiro da transmissão52 N·m
TRANSMISSÃOCoxim traseiro do câmbio33 N·m
Figura: Cruzeta
TRANSMISSÃOCruzeta20 N·m
Figura: Cárter de óleo
TRANSMISSÃOCárter de óleo12 N·m
Figura: Defletor do radiador — suporte
TRANSMISSÃODefletor do radiador — suporte8 N·m
TRANSMISSÃODiferencial dianteiro103 N·m
TRANSMISSÃOEixo da engrenagem intermediária22 N·m
TRANSMISSÃOEixo manual à alavanca de retenção interna30 N·m
Figura: Escapamento dianteiro junto ao coletor
TRANSMISSÃOEscapamento dianteiro junto ao coletor55 N·m
Figura: Escapamento dianteiro junto ao intermediário
TRANSMISSÃOEscapamento dianteiro junto ao intermediário55 N·m
Figura: Flange do eixo traseiro
TRANSMISSÃOFlange do eixo traseiro180 N·m
TRANSMISSÃOFlange do diferencial285 N·m
Figura: Flange do pinhão — porca
TRANSMISSÃOFlange do pinhão — porca244 N·m
Figura: Flange do pinhão — parafuso
TRANSMISSÃOFlange do pinhão — parafuso25 N·m
Figura: Fuso rosqueado
TRANSMISSÃOFuso rosqueado122 N·m
TRANSMISSÃOGrampos10 N·m
Figura: Interruptor de ré — câmbio manual
TRANSMISSÃOInterruptor de ré — câmbio manual17 N·m
Figura: Interruptor de ré — câmbio automático
TRANSMISSÃOInterruptor de ré — câmbio automático9 N·m
Figura: Linha de combustível
TRANSMISSÃOLinha de combustível22 N·m
Figura: Luvas ajustadoras dos rolamentos do diferencial
TRANSMISSÃOLuvas ajustadoras dos rolamentos do diferencial140 N·m
Figura: Mancais — capas ao bloco
TRANSMISSÃOMancais — capas ao bloco121 N·m
Figura: Mancal traseiro — retentor
TRANSMISSÃOMancal traseiro — retentor42 N·m
TRANSMISSÃOMola de retenção manual25 N·m
Figura: Nova porca de fixação do flange do pinhão
TRANSMISSÃONova porca de fixação do flange do pinhão244 N·m
Figura: Parafuso de retenção da placa de suporte da placa espaçadora
TRANSMISSÃOParafuso de retenção da placa de suporte da placa espaçadora12 N·m
TRANSMISSÃOParafuso de retenção do interruptor de partida25 N·m
TRANSMISSÃOSensor de velocidade — retenção (manual)9 N·m
Figura: Sensor de velocidade — retenção (automático)
TRANSMISSÃOSensor de velocidade — retenção (automático)12 N·m
Figura: Parafusos de fixação de torre de mudanças
TRANSMISSÃOParafusos de fixação de torre de mudanças23 N·m
Figura: Parafusos e porcas de fixação da árvore longitudinal ao flange do pinhão
TRANSMISSÃOParafusos e porcas de fixação da árvore longitudinal ao flange do pinhão25 N·m
Figura: Parafusos e prisioneiro de fixação dos tirantes direito e esquerdo
TRANSMISSÃOParafusos e prisioneiro de fixação dos tirantes direito e esquerdo50 N·m
Figura: Parafusos e prisioneiros de fixação do tirante esquerdo
TRANSMISSÃOParafusos e prisioneiros de fixação do tirante esquerdo50 N·m
Figura: Parafusos laterais de articulação da alavanca
TRANSMISSÃOParafusos laterais de articulação da alavanca13 N·m
Figura: Parafusos, porcas de fixação da carcaça do semi-eixo
TRANSMISSÃOParafusos, porcas de fixação da carcaça do semi-eixo98 N·m
Figura: Pino roscado do garfo
TRANSMISSÃOPino roscado do garfo14 N·m
Figura: Placa retentora do rolamento e vedador da semi- árvore
TRANSMISSÃOPlaca retentora do rolamento e vedador da semi- árvore80 N·m
Figura: Placa retentora do rolamento e vedador da semi-árvore
TRANSMISSÃOPlaca retentora do rolamento e vedador da semi-árvore80 N·m
TRANSMISSÃOPorca de retenção da alavanca seletora25 N·m
Figura: Porcas de retenção da mola tensora dos bujões
TRANSMISSÃOPorcas de retenção da mola tensora dos bujões17 N·m
Figura: Presilha
TRANSMISSÃOPresilha10 N·m
Figura: Protetor da caixa de transferência
TRANSMISSÃOProtetor da caixa de transferência33 N·m
Figura: Retentor da árvore de saída
TRANSMISSÃORetentor da árvore de saída22 N·m
Figura: Retentor do rolamento da árvore de entrada
TRANSMISSÃORetentor do rolamento da árvore de entrada8,5 N·m
Figura: Retentores
TRANSMISSÃORetentores20 N·m
TRANSMISSÃORetentores da árvore de transmissão20 N·m
Figura: Rolamento do trem de engrenagem
TRANSMISSÃORolamento do trem de engrenagem110 N·m
Figura: Seletor de mudanças de marcha
TRANSMISSÃOSeletor de mudanças de marcha22,5 N·m
TRANSMISSÃOSemi-eixo80 N·m
Figura: Sensor de velocidade do veículo
TRANSMISSÃOSensor de velocidade do veículo13 N·m
Figura: Sensor eletrônico de velocidade
TRANSMISSÃOSensor eletrônico de velocidade9 N·m
TRANSMISSÃOSolenóide da TCC12 N·m
Figura: Suporte de retenção do tubo de abastecimento
TRANSMISSÃOSuporte de retenção do tubo de abastecimento30 N·m
Figura: Suporte do coxim traseiro da transmissão
TRANSMISSÃOSuporte do coxim traseiro da transmissão22,5 N·m
TRANSMISSÃOTampa da carcaça47 N·m
Figura: Tampa do diferencial
TRANSMISSÃOTampa do diferencial27 N·m
Figura: Tampa retentora do câmbio manual
TRANSMISSÃOTampa retentora do câmbio manual17 N·m
Figura: Tampa retentora do câmbio automático
TRANSMISSÃOTampa retentora do câmbio automático10 N·m
Figura: Tampa superior do seletor de marcha
TRANSMISSÃOTampa superior do seletor de marcha4,5 N·m
Figura: Tampa traseira à carcaça intermediária
TRANSMISSÃOTampa traseira à carcaça intermediária22 N·m
Figura: Torre de controle
TRANSMISSÃOTorre de controle23 N·m
Figura: Torre de mudanças
TRANSMISSÃOTorre de mudanças23 N·m
Figura: Transmissão ao motor — câmbio manual
TRANSMISSÃOTransmissão ao motor — câmbio manual45 N·m
TRANSMISSÃOTransmissão ao motor — câmbio automático47 N·m
Figura: Travessa
TRANSMISSÃOTravessa45 N·m
Figura: Travessa dianteira
TRANSMISSÃOTravessa dianteira22 N·m
TRANSMISSÃOTravessa traseira à longarina58 N·m
Figura: Tubo de retorno do radiador de fluido com o tubo de retorno da transmissão automática
TRANSMISSÃOTubo de retorno do radiador de fluido com o tubo de retorno da transmissão automática25 N·m
TRANSMISSÃOTubos do radiador de óleo à conexão da transmissão automática25 N·m
Figura: Árvore secundária
TRANSMISSÃOÁrvore secundária250 N·m
Figura: Cabine
SUSPENSÃOCabine73 N·m
Figura: Junta esférica no sem-fim da caixa de direção
SUSPENSÃOJunta esférica no sem-fim da caixa de direção35 N·m
Figura: Portinhola do bocal de abastecimento
SUSPENSÃOPortinhola do bocal de abastecimento1,9 N·m
Figura: Protetor superior
SUSPENSÃOProtetor superior9,5 N·m
SUSPENSÃOSensor disparador do air bag15 N·m
SUSPENSÃO · SUSPENSÃO DIANTEIRAAmortecedor dianteiro100 N·m
Figura: Barra estabilizadora
SUSPENSÃO · SUSPENSÃO DIANTEIRABarra estabilizadora35 N·m
Figura: Barra estabilizadora no braço de controle inferior
SUSPENSÃO · SUSPENSÃO DIANTEIRABarra estabilizadora no braço de controle inferior13 N·m
Figura: Barramento de direção
SUSPENSÃO · SUSPENSÃO DIANTEIRABarramento de direção33 N·m
Figura: Braço de controle
SUSPENSÃO · SUSPENSÃO DIANTEIRABraço de controle115 N·m
Figura: Braço de controle (1)
SUSPENSÃO · SUSPENSÃO DIANTEIRABraço de controle (1)115 N·m
Figura: Cubo da roda
SUSPENSÃO · SUSPENSÃO DIANTEIRACubo da roda145 N·m
Figura: Junta esférica do braço controle inferior
SUSPENSÃO · SUSPENSÃO DIANTEIRAJunta esférica do braço controle inferior114 N·m
Figura: Junta esférica do braço controle superior
SUSPENSÃO · SUSPENSÃO DIANTEIRAJunta esférica do braço controle superior87 N·m
SUSPENSÃO · SUSPENSÃO DIANTEIRAJunta esférica do braço de controle superior87 N·m
Figura: Parafuso de fixação superior do amortecedor dianteiro
SUSPENSÃO · SUSPENSÃO DIANTEIRAParafuso de fixação superior do amortecedor dianteiro100 N·m
Figura: Porcas de fixação dianteiras do braço de controle
SUSPENSÃO · SUSPENSÃO DIANTEIRAPorcas de fixação dianteiras do braço de controle120 N·m
SUSPENSÃO · SUSPENSÃO DIANTEIRASuporte da pinça de freio110 N·m
Figura: Suporte do chicote do sensor ABS
SUSPENSÃO · SUSPENSÃO DIANTEIRASuporte do chicote do sensor ABS13 N·m
Figura: Suportes do chicote do sensor do ABS e da mangueira de freio
SUSPENSÃO · SUSPENSÃO DIANTEIRASuportes do chicote do sensor do ABS e da mangueira de freio14 N·m
SUSPENSÃO · SUSPENSÃO DIANTEIRATerminal de direção56 N·m
Figura: Barra estabilizadora ao braço auxiliar
SUSPENSÃO · SUSPENSÃO TRASEIRABarra estabilizadora ao braço auxiliar35 N·m
Figura: Batente
SUSPENSÃO · SUSPENSÃO TRASEIRABatente35 N·m
Figura: Braçadeiras ao eixo traseiro
SUSPENSÃO · SUSPENSÃO TRASEIRABraçadeiras ao eixo traseiro60 N·m
Figura: Braço auxiliar à travessa do chassi
SUSPENSÃO · SUSPENSÃO TRASEIRABraço auxiliar à travessa do chassi35 N·m
Figura: Grampo “U”
SUSPENSÃO · SUSPENSÃO TRASEIRAGrampo “U”120 N·m
Figura: Parafuso e a porca de fixação inferior do amortecedor traseiro
SUSPENSÃO · SUSPENSÃO TRASEIRAParafuso e a porca de fixação inferior do amortecedor traseiro94 N·m
Figura: Amortecedor inferior — fixação (84 N·m)
SUSPENSÃO · SUSPENSÃO TRASEIRAAmortecedor inferior — fixação (84 N·m)84 N·m
Figura: Amortecedor inferior — fixação (89 N·m)
SUSPENSÃO · SUSPENSÃO TRASEIRAAmortecedor inferior — fixação (89 N·m)89 N·m
Figura: Parafusos das fixações dianteira e traseira do feixe de mola
SUSPENSÃO · SUSPENSÃO TRASEIRAParafusos das fixações dianteira e traseira do feixe de mola115 N·m
Figura: Parafusos e porcas de fixação superior do amortecedor
SUSPENSÃO · SUSPENSÃO TRASEIRAParafusos e porcas de fixação superior do amortecedor27 N·m
Figura: Porca de fixação inferior do amortecedor
SUSPENSÃO · SUSPENSÃO TRASEIRAPorca de fixação inferior do amortecedor84 N·m
Figura: Porcas e os parafusos da algema
SUSPENSÃO · SUSPENSÃO TRASEIRAPorcas e os parafusos da algema115 N·m
Figura: Porcas e parafusos de fixação superiores
SUSPENSÃO · SUSPENSÃO TRASEIRAPorcas e parafusos de fixação superiores27 N·m
Figura: Suporte dianteiro
SUSPENSÃO · SUSPENSÃO TRASEIRASuporte dianteiro115 N·m
SUSPENSÃO · SUSPENSÃO TRASEIRASuporte do cabo do freio de estacionamento42 N·m
Figura: Árvore de transmissão
SUSPENSÃO · SUSPENSÃO TRASEIRAÁrvore de transmissão25 N·m
Figura: Acoplamento — flange
DIREÇÃOAcoplamento — flange35 N·m
Figura: Braçadeira (8 N·m)
DIREÇÃOBraçadeira (8 N·m)8 N·m
Figura: Braço “Pitman”
DIREÇÃOBraço “Pitman”250 N·m
Figura: Caixa de direção
DIREÇÃOCaixa de direção75 N·m
Figura: Coluna de direção no painel dash
DIREÇÃOColuna de direção no painel dash30 N·m
Figura: Conector elétrico do chicote da coluna de direção
DIREÇÃOConector elétrico do chicote da coluna de direção6 N·m
Figura: Contraporca do bujão de ajuste
DIREÇÃOContraporca do bujão de ajuste109 N·m
Figura: Contraporca do eixo “Pitman”
DIREÇÃOContraporca do eixo “Pitman”49 N·m
Figura: Eixo intermediário superior da coluna de direção
DIREÇÃOEixo intermediário superior da coluna de direção35 N·m
DIREÇÃOJunta ao eixo de entrada do mecanismo da direção35 N·m
Figura: Mangueiras de pressão e retorno
DIREÇÃOMangueiras de pressão e retorno25 N·m
Figura: Porca retentora do volante
DIREÇÃOPorca retentora do volante30 N·m
Figura: Protetor do radiador
DIREÇÃOProtetor do radiador32,5 N·m
Figura: Suporte do reservatório do fluido da direção hidráulica
DIREÇÃOSuporte do reservatório do fluido da direção hidráulica8 N·m
Figura: Tampa lateral
DIREÇÃOTampa lateral65 N·m
Figura: Terminal de direção interno
DIREÇÃOTerminal de direção interno56 N·m
Figura: Vedador do eixo intermediário no painel dash
DIREÇÃOVedador do eixo intermediário no painel dash3 N·m
Figura: Adaptador
FREIOSAdaptador8 N·m
FREIOSCilindro-mestre35 N·m
FREIOSConexão da mangueira na pinça40 N·m
FREIOSLinha hidráulica ao adaptador dos tubos13 N·m
Figura: Linhas hidráulicas
FREIOSLinhas hidráulicas16 N·m
Figura: Mangueira de freio
FREIOSMangueira de freio40 N·m
Figura: Mangueira traseira na válvula proporcionadora
FREIOSMangueira traseira na válvula proporcionadora13 N·m
Figura: Mangueira traseira no suporte
FREIOSMangueira traseira no suporte14 N·m
FREIOSMódulo EBCM5 N·m
Figura: Módulo do ABS
FREIOSMódulo do ABS5,2 N·m
FREIOSParafuso de conexão da linha principal14 N·m
Figura: Parafuso de fixação de regulagem do suporte
FREIOSParafuso de fixação de regulagem do suporte17 N·m
Figura: Parafuso e a porca de fixação do suporte da mangueira de freio
FREIOSParafuso e a porca de fixação do suporte da mangueira de freio23 N·m
Figura: Pedal do freio de estacionamento
FREIOSPedal do freio de estacionamento25 N·m
Figura: Pinça de freio dianteira
FREIOSPinça de freio dianteira50 N·m
FREIOSPinça de freio — cavalete110 N·m
FREIOSPresilha do chicote10 N·m
FREIOSPresilha do chicote do sensor de velocidade10 N·m
FREIOSPresilha do chicote do sensor de velocidade junto ao chassi12 N·m
Figura: Quatro parafusos de fixação do módulo EBCM
FREIOSQuatro parafusos de fixação do módulo EBCM5 N·m
Figura: Servofreio
FREIOSServofreio39 N·m
Figura: Suporte da unidade hidráulica do ABS
FREIOSSuporte da unidade hidráulica do ABS30 N·m
Figura: Suporte da válvula moduladora
FREIOSSuporte da válvula moduladora25 N·m
FREIOSSuporte do sensor de velocidade14 N·m
Figura: Tubo central do tubo da unidade do ABS
FREIOSTubo central do tubo da unidade do ABS14 N·m
Figura: Tubo central na mangueira de freio
FREIOSTubo central na mangueira de freio14 N·m
Figura: Tubo central na mangueira do freio traseiro
FREIOSTubo central na mangueira do freio traseiro14 N·m
Figura: Tubo central na válvula proporcionadora
FREIOSTubo central na válvula proporcionadora14 N·m
Figura: Tubo central à mangueira traseira
FREIOSTubo central à mangueira traseira14 N·m
Figura: Tubo da unidade hidráulica
FREIOSTubo da unidade hidráulica14 N·m
Figura: Tubo da unidade hidráulica ao tubo central
FREIOSTubo da unidade hidráulica ao tubo central14 N·m
Figura: Tubo da unidade hidráulica, na mangueira do freio
FREIOSTubo da unidade hidráulica, na mangueira do freio14 N·m
Figura: Tubo de freio na mangueira de freio
FREIOSTubo de freio na mangueira de freio13 N·m
Figura: Tubo de freio na unidade hidráulica
FREIOSTubo de freio na unidade hidráulica14 N·m
FREIOSTubo de freio no cilindro de roda14 N·m
FREIOSTubo de freio no cilindro mestre14 N·m
Figura: Tubo de freio posterior do cilindro mestre
FREIOSTubo de freio posterior do cilindro mestre14 N·m
Figura: Tubo do lado da roda
FREIOSTubo do lado da roda14 N·m
Figura: Tubo junto a conexão dos tubos
FREIOSTubo junto a conexão dos tubos14 N·m
Figura: Tubo na unidade hidráulica
FREIOSTubo na unidade hidráulica14 N·m
Figura: Tubos das rodas traseiras
FREIOSTubos das rodas traseiras14 N·m
Figura: Tubulação da válvula do adaptador do módulo hidráulico do ABS
FREIOSTubulação da válvula do adaptador do módulo hidráulico do ABS16 N·m
FREIOSVálvula BPMV9 N·m
Figura: Válvula combinada
FREIOSVálvula combinada8 N·m
Figura: Válvula de sangria
FREIOSVálvula de sangria6 N·m
Figura: Válvula proporcionadora
FREIOSVálvula proporcionadora25 N·m
Figura: Porcas
RODASPorcas110 N·m
Figura: Braçadeira de aquecimento junto à cabina
AR CONDICIONADOBraçadeira de aquecimento junto à cabina8,5 N·m
Figura: Braçadeira do acumulador ao evaporador
AR CONDICIONADOBraçadeira do acumulador ao evaporador2 N·m
Figura: Braçadeira do tubo do evaporador ao acumulador
AR CONDICIONADOBraçadeira do tubo do evaporador ao acumulador2 N·m

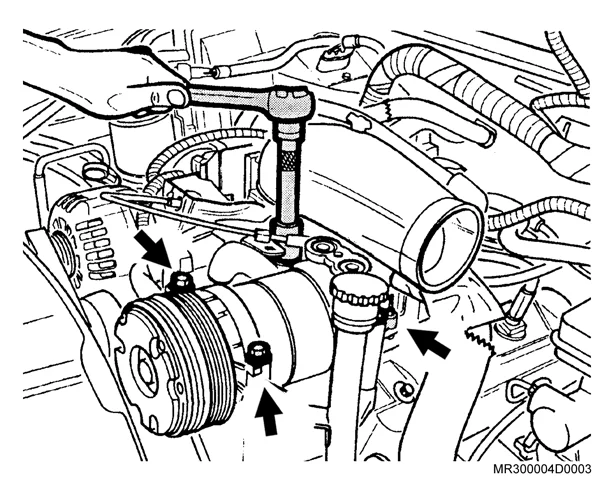

Figura: Compressor
AR CONDICIONADOCompressor50 N·mC43NE
AR CONDICIONADOPlaca das mangueiras33 N·mC43NE
Figura: Tubo de gás do compressor ao acumulador
AR CONDICIONADOTubo de gás do compressor ao acumulador31 N·m
Figura: Tubo do evaporador ao acumulador
AR CONDICIONADOTubo do evaporador ao acumulador31 N·m
Figura: Alto-falante dianteiro
ELÉTRICAAlto-falante dianteiro3 N·m
Figura: Alto-falante traseiro
ELÉTRICAAlto-falante traseiro1,9 N·m
Figura: Alto-falante do lado esquerdo
ELÉTRICAAlto-falante do lado esquerdo1,9 N·m
Figura: Antena
ELÉTRICAAntena2,8 N·m
ELÉTRICAAtuador da fechadura na tampa traseira4,5 N·m
Figura: Braço do limpador dianteiro
ELÉTRICABraço do limpador dianteiro11 N·m
Figura: Braço do limpador traseiro
ELÉTRICABraço do limpador traseiro7,5 N·m
Figura: Cabo massa da carroceria
ELÉTRICACabo massa da carroceria8 N·m
ELÉTRICACabo massa do chicote do conjunto da bomba de combustível3 N·m
Figura: Cabo massa do chicote elétrico
ELÉTRICACabo massa do chicote elétrico2 N·m
ELÉTRICACabo massa do chicote traseiro — fixação17 N·m
Figura: Cabo massa do chicote traseiro — conector
ELÉTRICACabo massa do chicote traseiro — conector1,9 N·m
ELÉTRICACabo massa do medidor de combustível3 N·m
ELÉTRICACabo massa no pára-lama9 N·m
Figura: Cabo positivo da caixa de fusíveis no terminal da bateria
ELÉTRICACabo positivo da caixa de fusíveis no terminal da bateria5,5 N·m
Figura: Cabo positivo e o cabo negativo
ELÉTRICACabo positivo e o cabo negativo6 N·m
ELÉTRICACabos massa6,5 N·m
Figura: Caixa de fusível
ELÉTRICACaixa de fusível3,5 N·m
Figura: Caixa de relés do painel
ELÉTRICACaixa de relés do painel1,9 N·m
ELÉTRICACanaleta dianteira do vidro da porta10 N·m
Figura: Canaleta traseira do vidro da porta
ELÉTRICACanaleta traseira do vidro da porta10 N·m
ELÉTRICACarcaça da luz do teto1,2 N·m
Figura: Comutador de ignição
ELÉTRICAComutador de ignição3 N·m
Figura: Conector do chicote do painel — fixação
ELÉTRICAConector do chicote do painel — fixação6 N·m
Figura: Conector do chicote na coluna
ELÉTRICAConector do chicote na coluna1,9 N·m
ELÉTRICAConector “B”3 N·m
Figura: Conjunto da fechadura/atuador
ELÉTRICAConjunto da fechadura/atuador9 N·m
Figura: Conjunto farol/lanterna
ELÉTRICAConjunto farol/lanterna5,7 N·m
Figura: Duto de ar no painel
ELÉTRICADuto de ar no painel1,9 N·m
ELÉTRICAEspaçador6,7 N·m
Figura: Interruptor da lanterna do compartimento traseiro
ELÉTRICAInterruptor da lanterna do compartimento traseiro2 N·m
Figura: Interruptor da luz de cortesia
ELÉTRICAInterruptor da luz de cortesia2 N·m
Figura: Interruptor da luz de ré na carcaça da transmissão
ELÉTRICAInterruptor da luz de ré na carcaça da transmissão17 N·m
Figura: Interruptor de multifunções
ELÉTRICAInterruptor de multifunções6 N·m
Figura: Interruptor do pedal de freio de estacionamento
ELÉTRICAInterruptor do pedal de freio de estacionamento5 N·m
Figura: Interruptor dos faróis
ELÉTRICAInterruptor dos faróis3 N·m
Figura: Lanterna
ELÉTRICALanterna1,9 N·m
ELÉTRICALanterna elevada1,4 N·m
Figura: Lente da lanterna elevada do freio
ELÉTRICALente da lanterna elevada do freio2,5 N·m
Figura: Mancal de acionamento do limpador do pára-brisa
ELÉTRICAMancal de acionamento do limpador do pára-brisa5 N·m
Figura: Maçaneta externa
ELÉTRICAMaçaneta externa4 N·m
Figura: Moldura da caixa do porta-luvas
ELÉTRICAMoldura da caixa do porta-luvas3 N·m
Figura: Motor do limpador do pára-brisa
ELÉTRICAMotor do limpador do pára-brisa6,5 N·m
ELÉTRICAMotor do limpador traseiro5,7 N·m
Figura: Módulo do alarme
ELÉTRICAMódulo do alarme3 N·m
ELÉTRICAParafuso e terminal de fixação massa à saia do pára-lama6 N·mC43NE
ELÉTRICAParafusos fixação do conjunto da luz do teto1,2 N·m
Figura: Reservatório do lavador dos vidros
ELÉTRICAReservatório do lavador dos vidros3,5 N·m
Figura: Retentor da bateria
ELÉTRICARetentor da bateria19 N·m
ELÉTRICASoquete da luz do teto1,2 N·m

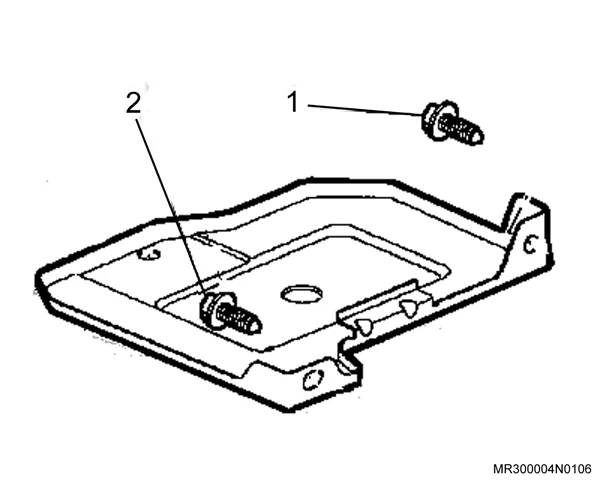

Figura: Suporte da bateria
ELÉTRICASuporte da bateria25 N·m
Figura: Suporte da buzina
ELÉTRICASuporte da buzina17 N·m
Figura: Suporte direito do chicote do painel
ELÉTRICASuporte direito do chicote do painel1,9 N·m
Figura: Suporte do chicote
ELÉTRICASuporte do chicote8 N·m
Figura: Suporte do cinto de segurança
ELÉTRICASuporte do cinto de segurança70 N·m
Figura: Suporte esquerdo do chicote do painel
ELÉTRICASuporte esquerdo do chicote do painel1,9 N·m
Figura: Suportes do chicote transversal
ELÉTRICASuportes do chicote transversal4,5 N·m
Figura: Tela do alto-falante do lado esquerdo
ELÉTRICATela do alto-falante do lado esquerdo1,9 N·m
ELÉTRICATerminais de fios massa ao bloco do motor12 N·mC43NE

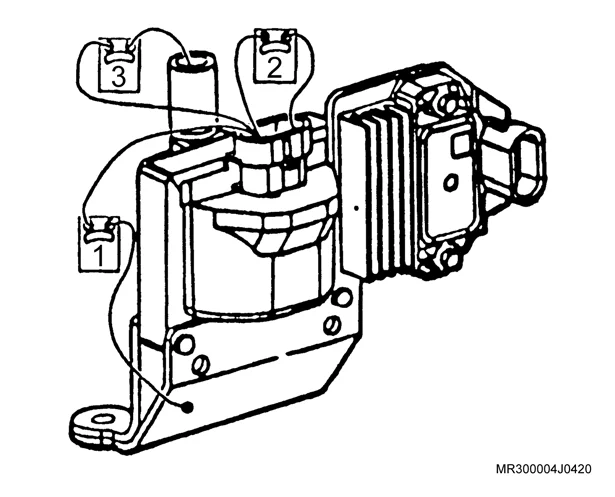

Figura: Bobina ao coletor de admissão
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORBobina ao coletor de admissão27 N·mC43NE

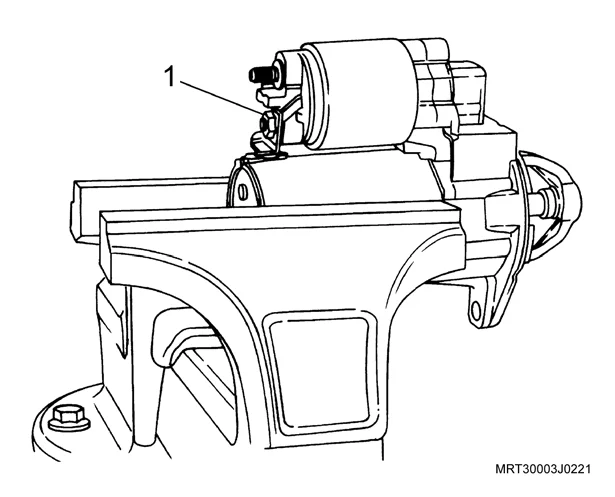

Figura: Cabo da bobina de campo do solenóide do motor de partida
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORCabo da bobina de campo do solenóide do motor de partida8 N·mC43NE
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORParafusos de fixação de fixação do porta-escovas3,5 N·mC43NE
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORParafusos de fixação inferior do motor de partida42,5 N·mC43NE
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORParafusos de fixação superior do motor de partida42,5 N·mC43NE
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORPolia intermediária de acionamento dos acessórios25 N·mC43NE
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORPresilha de retenção27 N·mC43NE
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORSolenóide7,5 N·mC43NE
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORSuporte das mangueiras do ar quente25 N·mC43NE

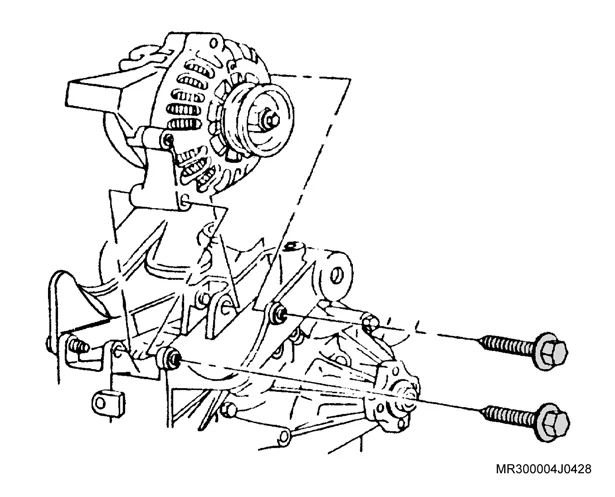

Figura: Suporte do alternador do motor
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORSuporte do alternador do motor50 N·mC43NE
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORSuporte do chicote elétrico a lateral do suporte do alternador25 N·mC43NE
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORTampa traseira do motor de partida10 N·mC43NE

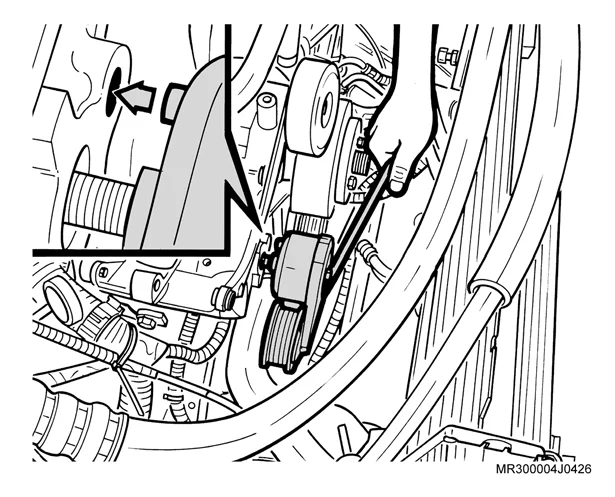

Figura: Tensionador da correia dos acessórios
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORTensionador da correia dos acessórios50 N·mC43NE
Figura: Terminal do cabo do chicote do alternador
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORTerminal do cabo do chicote do alternador10 N·mC43NE
Figura: Alojamento do gancho e/ou cabide do teto
CARROCERIAAlojamento do gancho e/ou cabide do teto1,9 N·m
Figura: Alças do teto dianteiras e traseiras
CARROCERIAAlças do teto dianteiras e traseiras1,5 N·m
Figura: Assento
CARROCERIAAssento25 N·m
Figura: Bancos
CARROCERIABancos45 N·m
Figura: Barra de ornamentação
CARROCERIABarra de ornamentação25 N·m
Figura: Barra de ornamentação da cabine
CARROCERIABarra de ornamentação da cabine30 N·m
Figura: Barra de ornamentação, apertando primeiro os parafusos traseiros e em seguida os dianteiros
CARROCERIABarra de ornamentação, apertando primeiro os parafusos traseiros e em seguida os dianteiros25 N·m
Figura: Barra longitudinal ao teto
CARROCERIABarra longitudinal ao teto3 N·m
CARROCERIABarras longitudinais3,8 N·m
Figura: Bocal de abastecimento
CARROCERIABocal de abastecimento1,9 N·m
Figura: Cabo massa do motor no painel dash
CARROCERIACabo massa do motor no painel dash8 N·m
CARROCERIACaçamba67,5 N·m
Figura: Cinto abdominal ao assoalho
CARROCERIACinto abdominal ao assoalho80 N·m
Figura: Cinto de segurança na coluna “C”
CARROCERIACinto de segurança na coluna “C”90 N·m
Figura: Cinto de segurança, inferior traseiro
CARROCERIACinto de segurança, inferior traseiro70 N·m
Figura: Cobertura central inferior do painel de instrumentos
CARROCERIACobertura central inferior do painel de instrumentos1,9 N·m
Figura: Cobertura de acabamento da coluna “C” do lado esquerdo
CARROCERIACobertura de acabamento da coluna “C” do lado esquerdo1,9 N·m
Figura: Cobertura de acabamento das porcas do banco dianteiro
CARROCERIACobertura de acabamento das porcas do banco dianteiro1,4 N·m
CARROCERIACobertura de acabamento lateral do pára-choque10 N·m
Figura: Cobertura do pára-choque na viga do pára-choque
CARROCERIACobertura do pára-choque na viga do pára-choque20 N·m
Figura: Cobertura inferior da coluna
CARROCERIACobertura inferior da coluna6 N·m
Figura: Cobertura lateral do pára-choque
CARROCERIACobertura lateral do pára-choque1,9 N·m
Figura: Cobertura superior da coluna de direção
CARROCERIACobertura superior da coluna de direção1,4 N·m
Figura: Coifa da alavanca de mudanças
CARROCERIACoifa da alavanca de mudanças2 N·m
Figura: Coluna de direção
CARROCERIAColuna de direção30 N·m
Figura: Conector da coluna de direção
CARROCERIAConector da coluna de direção6 N·m
Figura: Conector de diagnóstico
CARROCERIAConector de diagnóstico1,9 N·m
Figura: Conector do chicote do painel — trava
CARROCERIAConector do chicote do painel — trava1,9 N·m
Figura: Conjunto do trilho no banco
CARROCERIAConjunto do trilho no banco45 N·m
Figura: Conjunto retrator
CARROCERIAConjunto retrator70 N·m
Figura: Console central
CARROCERIAConsole central1,9 N·m
Figura: Defletor de água central
CARROCERIADefletor de água central1,8 N·m
Figura: Defletor de água do lado direito
CARROCERIADefletor de água do lado direito1,8 N·m
Figura: Defletor de água do lado esquerdo
CARROCERIADefletor de água do lado esquerdo1,8 N·m
Figura: Descansa-braço
CARROCERIADescansa-braço1,9 N·m
Figura: Difusor de ar
CARROCERIADifusor de ar3 N·m
Figura: Difusor inferior
CARROCERIADifusor inferior9 N·m
Figura: Dobradiça do capô
CARROCERIADobradiça do capô32 N·m
CARROCERIADobradiça esquerda e direita na carroçaria27 N·m
CARROCERIADobradiça esquerda e direita na tampa da caçamba27 N·m
Figura: Engate fixo do cinto
CARROCERIAEngate fixo do cinto70 N·m
Figura: Engate fixo do cinto ou fechos
CARROCERIAEngate fixo do cinto ou fechos70 N·m
Figura: Entrada de ar do capô
CARROCERIAEntrada de ar do capô3 N·m
CARROCERIAEstrutura do encosto ao banco25 N·m
CARROCERIAFechadura da porta traseira10 N·m
Figura: Fivela dupla dos engates fixos ao assoalho
CARROCERIAFivela dupla dos engates fixos ao assoalho80 N·m
Figura: Fivela inferior do cinto de segurança
CARROCERIAFivela inferior do cinto de segurança90 N·m
Figura: Fivela superior do cinto de segurança
CARROCERIAFivela superior do cinto de segurança90 N·m
Figura: Grade de entrada de ar
CARROCERIAGrade de entrada de ar1,5 N·m
Figura: Grade do radiador
CARROCERIAGrade do radiador3 N·m
Figura: Haste do encosto do banco traseiro
CARROCERIAHaste do encosto do banco traseiro65 N·m
Figura: Interruptor das luzes
CARROCERIAInterruptor das luzes1,9 N·m
Figura: Interruptores das portas
CARROCERIAInterruptores das portas2 N·m
CARROCERIAIsolador de som da carroceria1,9 N·m
CARROCERIAIsolador de som central1,9 N·m
Figura: Lanterna de neblina
CARROCERIALanterna de neblina8 N·m
Figura: Levantador da roda
CARROCERIALevantador da roda10 N·m
CARROCERIALuz do teto1,9 N·m
Figura: Maçaneta da tampa traseira
CARROCERIAMaçaneta da tampa traseira3,8 N·m
CARROCERIAMaçaneta externa dianteira4 N·m
Figura: Maçaneta externa traseira
CARROCERIAMaçaneta externa traseira4 N·m
CARROCERIAMecanismo do retrator do cinto70 N·m
CARROCERIAMoldura da maçaneta interna5 N·m
Figura: Moldura da tampa da caçamba
CARROCERIAMoldura da tampa da caçamba3 N·m
Figura: Moldura do painel de instrumentos
CARROCERIAMoldura do painel de instrumentos1,9 N·m
Figura: Módulo SDM
CARROCERIAMódulo SDM12 N·m
Figura: Módulo da almofada do air bag
CARROCERIAMódulo da almofada do air bag8 N·m
Figura: Módulo do Air Bag
CARROCERIAMódulo do Air Bag7 N·m
Figura: Módulo dos vidros e travas elétricas
CARROCERIAMódulo dos vidros e travas elétricas1,9 N·m
CARROCERIAPainel de acabamento1,9 N·m
CARROCERIAPainel de acabamento da porta4 N·m
Figura: Painel de instrumentos
CARROCERIAPainel de instrumentos1,9 N·m
CARROCERIAPainel interno da moldura da maçaneta4 N·m
Figura: Painel isolante direito
CARROCERIAPainel isolante direito1,9 N·m
Figura: Painel isolante inferior do lado esquerdo
CARROCERIAPainel isolante inferior do lado esquerdo1,9 N·m
CARROCERIAPainel próximo ao painel de instrumentos1,9 N·m
CARROCERIAParafuso de fixação inferior do braço da cobertura de acabamento do pára-choque10 N·m
CARROCERIAParafuso de fixação inferior do cinto ao assoalho70 N·m
Figura: Parafuso de fixação superior do cinto de segurança da coluna “B”
CARROCERIAParafuso de fixação superior do cinto de segurança da coluna “B”90 N·m
CARROCERIAParafuso de fixação superior do cinto à coluna “B”70 N·m
Figura: Parafuso de fixação superior do pára-choque
CARROCERIAParafuso de fixação superior do pára-choque90 N·m
Figura: Parafuso e porca de fixação do rolete
CARROCERIAParafuso e porca de fixação do rolete35 N·m
CARROCERIAParafusos de fixação inferior do enchimento da coluna1,9 N·m
Figura: Parafusos de fixação inferior do pára-choque dianteiro
CARROCERIAParafusos de fixação inferior do pára-choque dianteiro4 N·m
Figura: Parafusos de fixação inferior e superior do cinto de segurança
CARROCERIAParafusos de fixação inferior e superior do cinto de segurança70 N·m
Figura: Parafusos de fixação inferiores da cobertura do pára-choque
CARROCERIAParafusos de fixação inferiores da cobertura do pára-choque4 N·m
Figura: Parafusos de fixação inferiores do painel
CARROCERIAParafusos de fixação inferiores do painel7,5 N·m
Figura: Moldura inferior do painel — parafuso de fixação
CARROCERIAMoldura inferior do painel — parafuso de fixação9 N·m
Figura: Moldura inferior do painel — parafuso de acabamento
CARROCERIAMoldura inferior do painel — parafuso de acabamento1,9 N·m
CARROCERIAParafusos de fixação superior do painel dianteiro da cobertura1,9 N·m
Figura: Parafusos de fixação superior do pára-choque dianteiro
CARROCERIAParafusos de fixação superior do pára-choque dianteiro4 N·m
Figura: Parafusos de fixação superiores da cobertura do pára-choque
CARROCERIAParafusos de fixação superiores da cobertura do pára-choque4 N·m
Figura: Parafusos de fixação superiores do painel
CARROCERIAParafusos de fixação superiores do painel1,9 N·m
Figura: Parafusos e porcas M10 do estribo
CARROCERIAParafusos e porcas M10 do estribo47 N·m
Figura: Parafusos e porcas M10 do fixador duplo do suporte traseiro (LE)
CARROCERIAParafusos e porcas M10 do fixador duplo do suporte traseiro (LE)35 N·m
Figura: Suporte do estribo — porca M10 (47 N·m)
CARROCERIASuporte do estribo — porca M10 (47 N·m)47 N·m
Figura: Suporte do estribo — porca M10 (45 N·m)
CARROCERIASuporte do estribo — porca M10 (45 N·m)45 N·m
Figura: Parafusos e porcas M10 do suporte do estribo (16 posições)
CARROCERIAParafusos e porcas M10 do suporte do estribo (16 posições)55 N·m
Figura: Parafusos e porcas M10 do suporte traseiro LD
CARROCERIAParafusos e porcas M10 do suporte traseiro LD20 N·m
Figura: Placa com tirante na tampa da caçamba
CARROCERIAPlaca com tirante na tampa da caçamba27 N·m
Figura: Fixador do suporte dianteiro — porca M16 (59 N·m)
CARROCERIAFixador do suporte dianteiro — porca M16 (59 N·m)59 N·m
Figura: Fixador do suporte dianteiro — porca M16 (60 N·m)
CARROCERIAFixador do suporte dianteiro — porca M16 (60 N·m)60 N·m
Figura: Fixadores dos suportes dianteiros — porca M16 (59 N·m)
CARROCERIAFixadores dos suportes dianteiros — porca M16 (59 N·m)59 N·m
Figura: Fixadores dos suportes dianteiros — porca M16 (60 N·m)
CARROCERIAFixadores dos suportes dianteiros — porca M16 (60 N·m)60 N·m
Figura: Porca superior de fixação do parafuso lado direito do módulo da almofada do air bag
CARROCERIAPorca superior de fixação do parafuso lado direito do módulo da almofada do air bag8 N·m
Figura: Porca superior de fixação do parafuso lado esquerdo do módulo da almofada do air bag
CARROCERIAPorca superior de fixação do parafuso lado esquerdo do módulo da almofada do air bag8 N·m
Figura: Fixador duplo do suporte traseiro — porca M10 (47 N·m)
CARROCERIAFixador duplo do suporte traseiro — porca M10 (47 N·m)47 N·m
Figura: Fixador duplo do suporte traseiro — porca M10 (35 N·m)
CARROCERIAFixador duplo do suporte traseiro — porca M10 (35 N·m)35 N·m
Figura: Suportes traseiros — parafuso M10 (47 N·m)
CARROCERIASuportes traseiros — parafuso M10 (47 N·m)47 N·m
Figura: Suportes traseiros — parafuso M10 (20 N·m)
CARROCERIASuportes traseiros — parafuso M10 (20 N·m)20 N·m
Figura: Porcas de fixação inferior do pára-choque
CARROCERIAPorcas de fixação inferior do pára-choque90 N·m
Figura: Pára-sol em seu alojamento
CARROCERIAPára-sol em seu alojamento1,1 N·m
Figura: Pára-sóis do teto
CARROCERIAPára-sóis do teto1,1 N·m
CARROCERIAReservatório de vácuo8 N·m
Figura: Retrovisor externo
CARROCERIARetrovisor externo6 N·m
CARROCERIASuporte da lâmpada do compartimento do motor9 N·m
Figura: Suporte de cabide
CARROCERIASuporte de cabide1,9 N·m
Figura: Suporte do bagageiro
CARROCERIASuporte do bagageiro3,8 N·m
CARROCERIASuporte do banco traseiro ao assoalho65 N·m
CARROCERIASuporte do encosto ao assoalho65 N·m
Figura: Suporte do pára-choque
CARROCERIASuporte do pára-choque25 N·m
Figura: Suporte do pára-sol
CARROCERIASuporte do pára-sol1,1 N·m
CARROCERIASuporte inferior do cinto de segurança70 N·m
CARROCERIASuporte superior do cinto de segurança70 N·m
Figura: Travessa do bagageiro
CARROCERIATravessa do bagageiro1,4 N·m
Figura: Tubos de freio
CARROCERIATubos de freio29 N·m
Figura: Engrenagem de distribuição da árvore de comando
OUTROSEngrenagem de distribuição da árvore de comando30 N·m+35°Uso único
Figura: Engrenagem intermediária
OUTROSEngrenagem intermediária56 N·m
Figura: Mancais superiores
OUTROSMancais superiores10 N·m+60°Uso único
Figura: Painel
OUTROSPainel2 N·m
Figura: Solenóide do painel dash
OUTROSSolenóide do painel dash2 N·m
Baixe o app no celularConsulta offline na oficina · Google PlayInstalar
