Chevrolet · S10 2.8 Diesel
2.8 DTI turbo · Diesel · 1997–2011 · 611 peças
611 peças

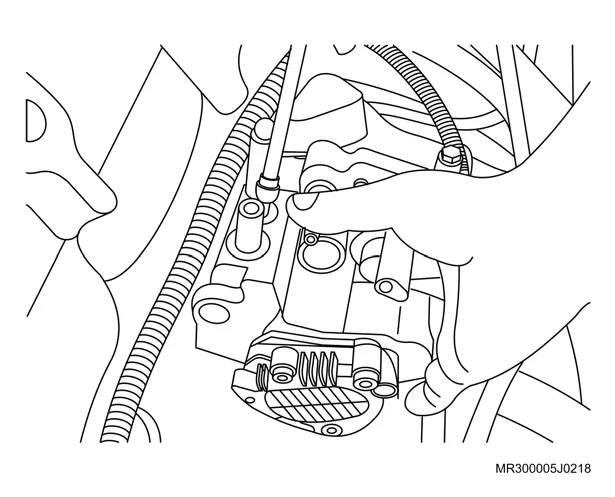

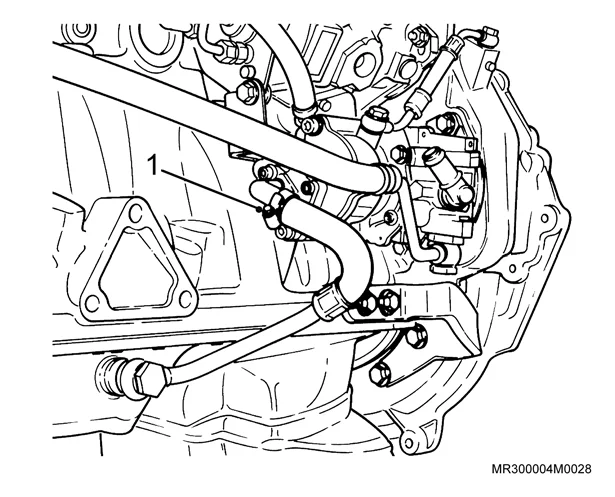

Figura: Bomba de alta pressão junto à caixa de engrenagens
MOTOR · ALIMENTAÇÃOBomba de alta pressão junto à caixa de engrenagens30 N·m2.8 DTI

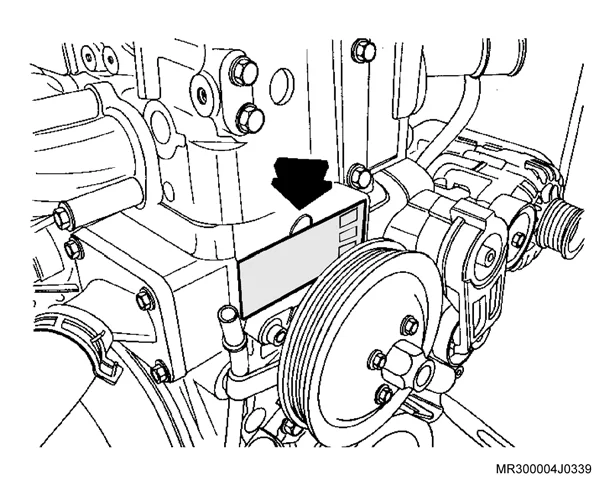

Figura: Bomba injetora ao flange
MOTOR · ALIMENTAÇÃOBomba injetora ao flange21,5 N·m2.8 DTI

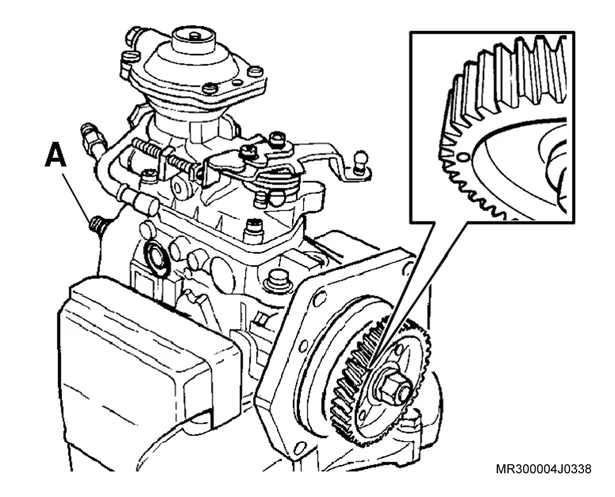

Figura: Bomba injetora na carcaça das engrenagens
MOTOR · ALIMENTAÇÃOBomba injetora na carcaça das engrenagens20 N·m2.8 DTI

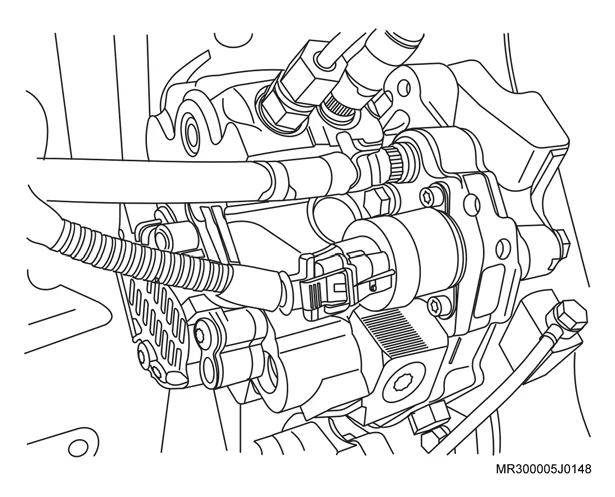

Figura: Braçadeira do supore e do reservatório de óleo
MOTOR · ALIMENTAÇÃOBraçadeira do supore e do reservatório de óleo8 N·m2.8 DTI

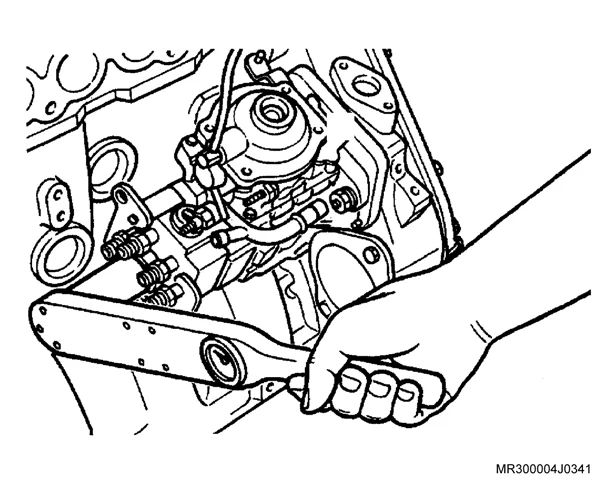

Figura: Bujão central da bomba injetora
MOTOR · ALIMENTAÇÃOBujão central da bomba injetora20 N·m2.8 DTI
MOTOR · ALIMENTAÇÃOCinta traseira7 N·m2.8 DTI

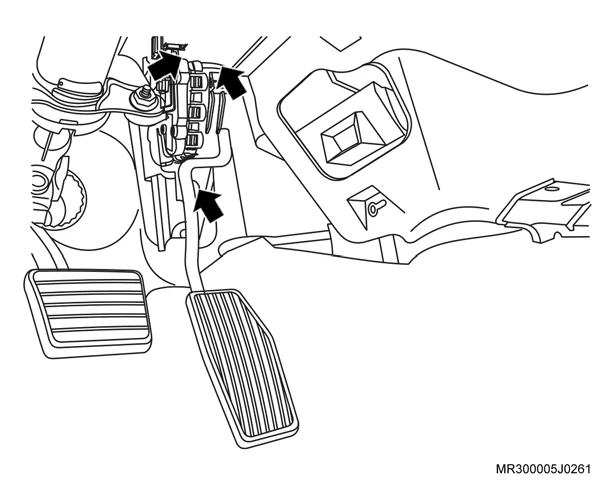

Figura: Cobertura inferior da almofada do painel
MOTOR · ALIMENTAÇÃOCobertura inferior da almofada do painel2 N·m2.8 DTI
MOTOR · ALIMENTAÇÃOCobertura plástica traseira9,5 N·m2.8 DTI

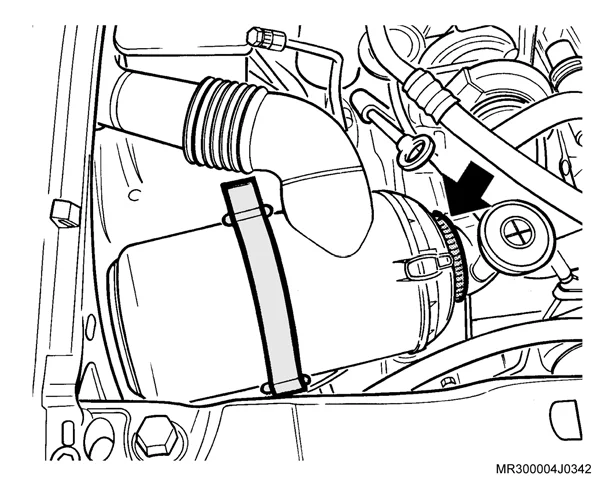

Figura: Extremidade da mangueira do coletor de admissão no filtro de ar
MOTOR · ALIMENTAÇÃOExtremidade da mangueira do coletor de admissão no filtro de ar2,5 N·m2.8 DTI
MOTOR · ALIMENTAÇÃOExtremidade do tubo do LDA10 N·m2.8 DTI
Figura: Filtro de óleo Diesel em seu suporte
MOTOR · ALIMENTAÇÃOFiltro de óleo Diesel em seu suporte8,5 N·m2.8 DTI
MOTOR · ALIMENTAÇÃOMangueira do turboalimentador ao radiador do intercooler20 N·m2.8 DTI

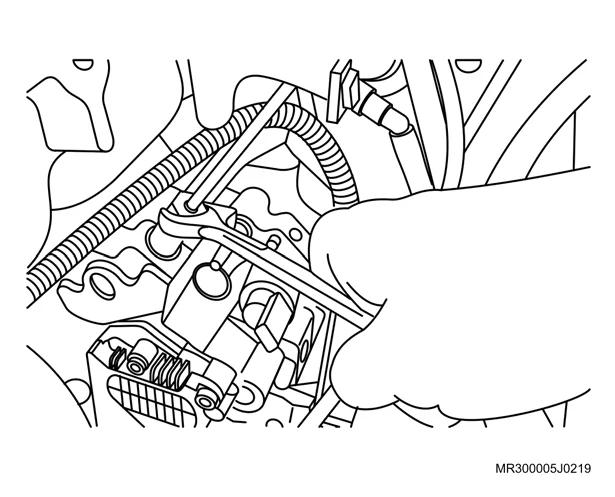

Figura: Parafusos de fixação inferior da bomba de alta pressão junto à caixa de engrenagens
MOTOR · ALIMENTAÇÃOParafusos de fixação inferior da bomba de alta pressão junto à caixa de engrenagens30 N·m2.8 DTI

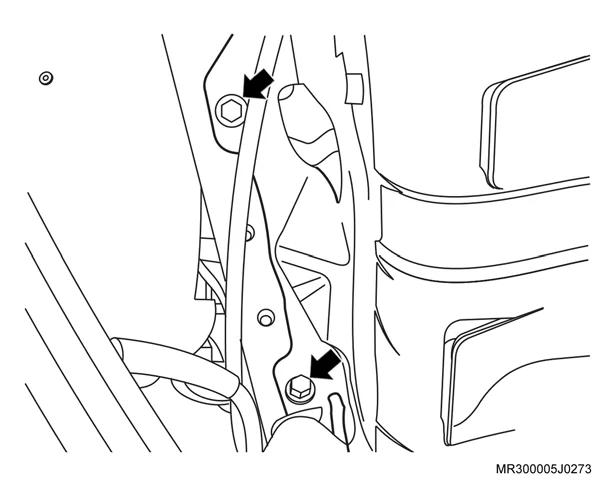

Figura: Parafusos externos de fixação do protetor do reservatório de combustível
MOTOR · ALIMENTAÇÃOParafusos externos de fixação do protetor do reservatório de combustível11 N·m2.8 DTI

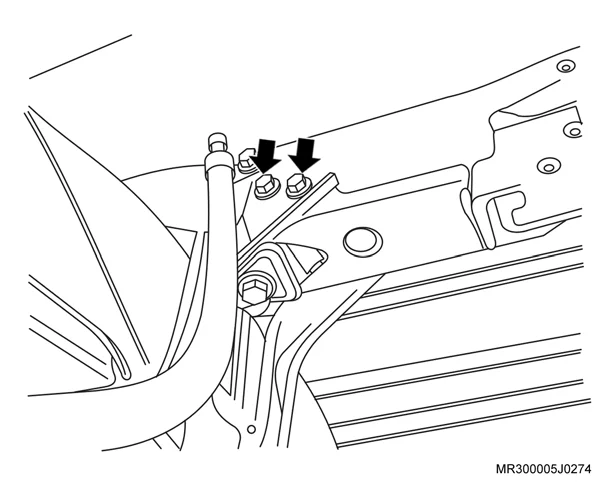

Figura: Parafusos internos de fixação do protetor do reservatório de combustível
MOTOR · ALIMENTAÇÃOParafusos internos de fixação do protetor do reservatório de combustível23 N·m2.8 DTI
Figura: Pedal eletrônico em seu suporte
MOTOR · ALIMENTAÇÃOPedal eletrônico em seu suporte4 N·m2.8 DTI
Figura: Protetor dianteiro do reservatório de combustível
MOTOR · ALIMENTAÇÃOProtetor dianteiro do reservatório de combustível17 N·m2.8 DTI
MOTOR · ALIMENTAÇÃOProtetor do radiador32,5 N·m

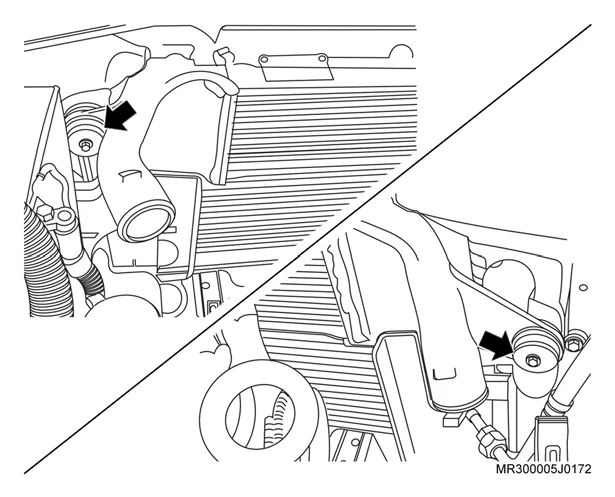

Figura: Radiador de ar
MOTOR · ALIMENTAÇÃORadiador de ar18 N·m2.8 DTI
MOTOR · ALIMENTAÇÃOSuporte de fixação da cinta dianteira7 N·m2.8 DTI
MOTOR · ALIMENTAÇÃOSuporte do coxim do motor ao bloco do motor (motor)55 N·m2.8 DTI
MOTOR · ALIMENTAÇÃOSuporte do coxim do motor ao bloco do motor (motor diesel)66 N·m2.8 DTI
MOTOR · ALIMENTAÇÃOSuporte do pedal do acelerador4 N·m2.8 DTI
MOTOR · ALIMENTAÇÃOSuporte do radiador de ar50 N·m2.8 DTI
MOTOR · ALIMENTAÇÃOSuportes da bomba injetora20 N·m2.8 DTI
MOTOR · ALIMENTAÇÃOTubo de lubrificação ao bloco do motor20 N·m2.8 DTI
MOTOR · ALIMENTAÇÃOTubo de lubrificação do turboalimentador28 N·m2.8 DTI

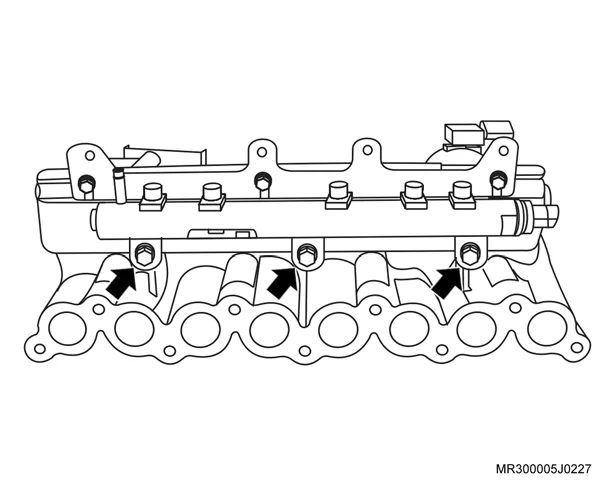

Figura: Tubo distribuidor de combustível no coletor de admissão
MOTOR · ALIMENTAÇÃOTubo distribuidor de combustível no coletor de admissão30 N·m2.8 DTI

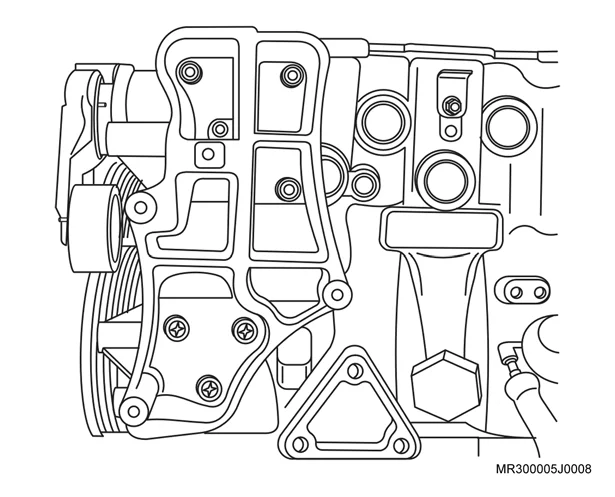

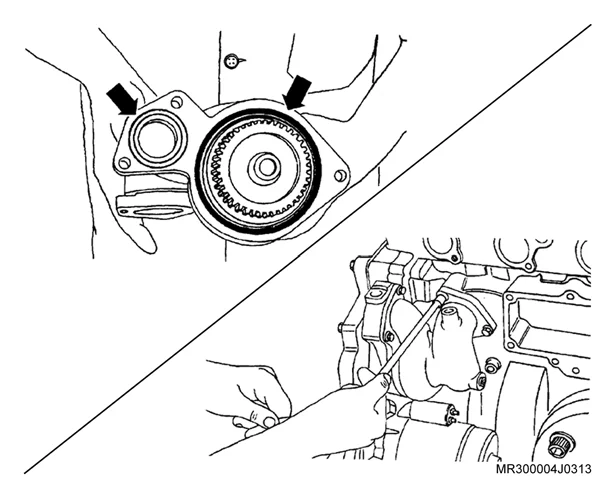

Figura: Bomba d’água
MOTOR · ARREFECIMENTOBomba d’água20 N·m2.8 DTI
MOTOR · ARREFECIMENTOBraçadeira (motor)22,5 N·m2.8 DTI
MOTOR · ARREFECIMENTOBraçadeira do tubo do elemento separador de óleo8,5 N·m2.8 DTI

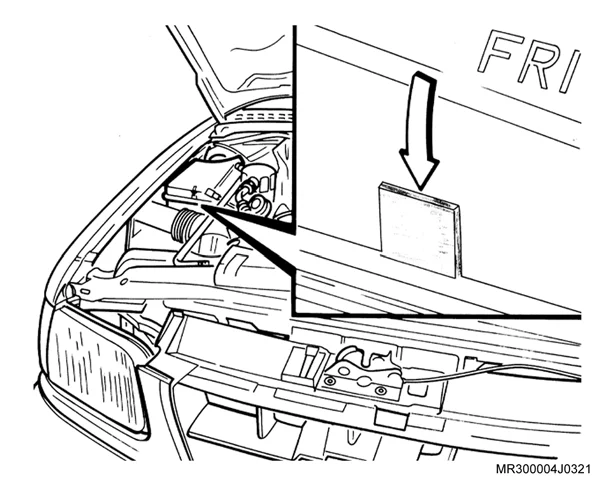

Figura: Bujão de aeração da carcaça de saída de água
MOTOR · ARREFECIMENTOBujão de aeração da carcaça de saída de água27 N·m2.8 DTI

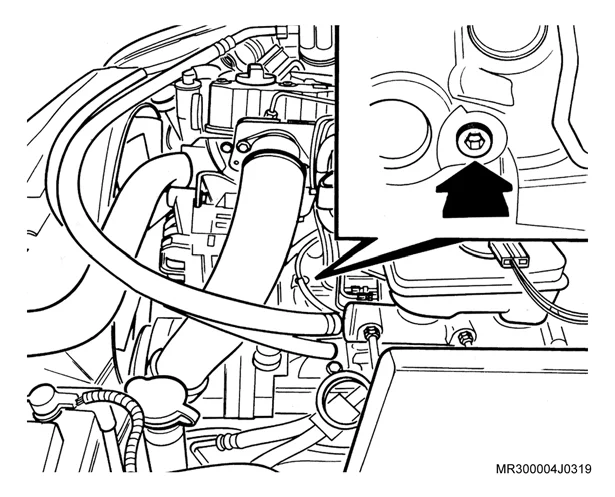

Figura: Bujão de drenagem do bloco do motor
MOTOR · ARREFECIMENTOBujão de drenagem do bloco do motor20 N·m2.8 DTI

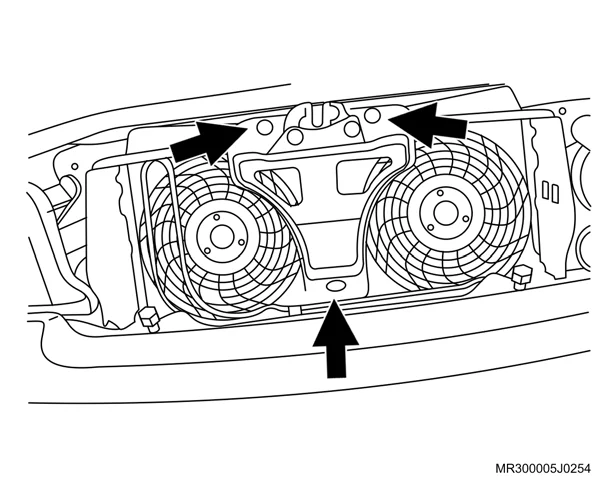

Figura: Defletores de ventilação do radiador
MOTOR · ARREFECIMENTODefletores de ventilação do radiador1,5 N·m2.8 DTI
MOTOR · ARREFECIMENTOEixo da polia40 N·m2.8 DTI

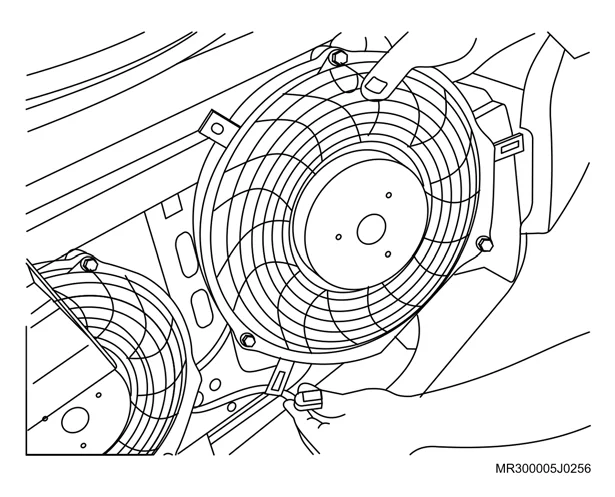

Figura: Motores dos ventiladores elétricos do radiador
MOTOR · ARREFECIMENTOMotores dos ventiladores elétricos do radiador5 N·m2.8 DTI

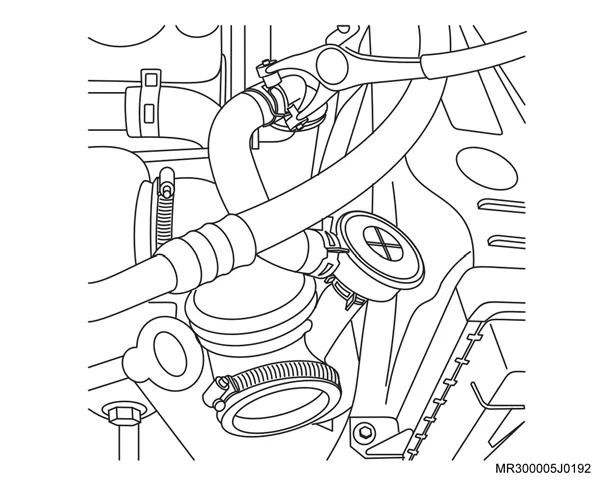

Figura: Parafuso (2) do tubo de aplicação da válvula de controle da pressão do turbo
MOTOR · ARREFECIMENTOParafuso (2) do tubo de aplicação da válvula de controle da pressão do turbo9 N·m2.8 DTI
Figura: Parafusos (1) do tubo de aplicação da válvula de controle da pressão do turbo
MOTOR · ARREFECIMENTOParafusos (1) do tubo de aplicação da válvula de controle da pressão do turbo20 N·m2.8 DTI
Figura: Parafusos ocos da tubulação de aquecimento da cabina
MOTOR · ARREFECIMENTOParafusos ocos da tubulação de aquecimento da cabina50 N·m2.8 DTI
MOTOR · ARREFECIMENTOProtetor superior do radiador9,5 N·m2.8 DTI
MOTOR · ARREFECIMENTOResfriador15 N·m+140°Uso único2.8 DTI
Figura: Suporte da fechadura do capô
MOTOR · ARREFECIMENTOSuporte da fechadura do capô25 N·m2.8 DTI

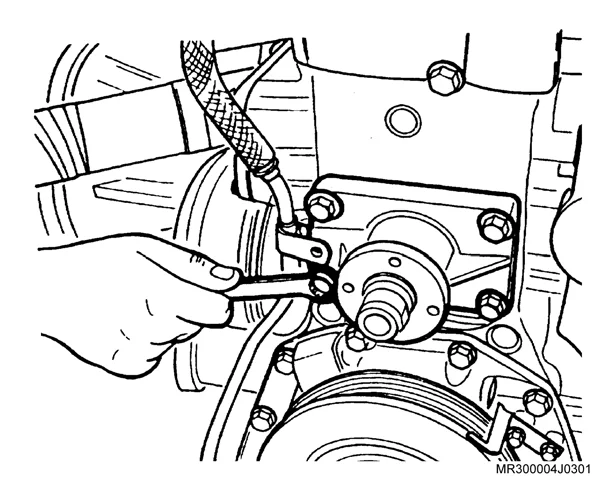

Figura: Suporte do ventilador ao bloco do motor
MOTOR · ARREFECIMENTOSuporte do ventilador ao bloco do motor18 N·m+45°Uso único2.8 DTI
MOTOR · ARREFECIMENTOTampa da carcaça das válvulas termostáticas no motor20 N·m2.8 DTI
Figura: Tubo de escapamento dianteiro
MOTOR · ARREFECIMENTOTubo de escapamento dianteiro22,5 N·m2.8 DTI
Figura: Tubulação de aquecimento da cabina
MOTOR · ARREFECIMENTOTubulação de aquecimento da cabina50 N·m2.8 DTI
MOTOR · ARREFECIMENTOVentilador no eixo da polia40 N·m2.8 DTI

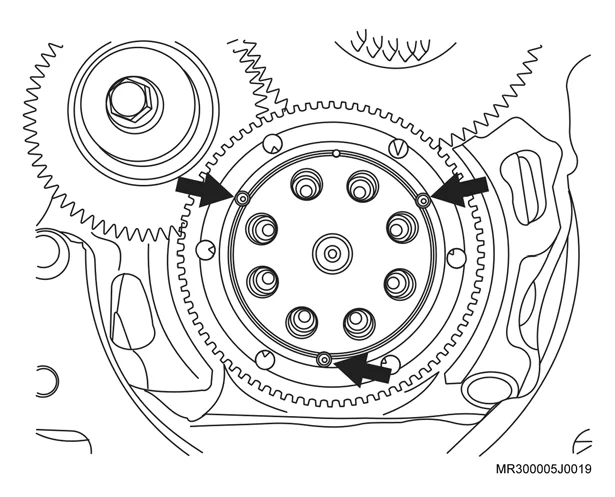

Figura: Anel impulsor
MOTOR · COMPONENTES DO MOTORAnel impulsor1 N·m2.8 DTI

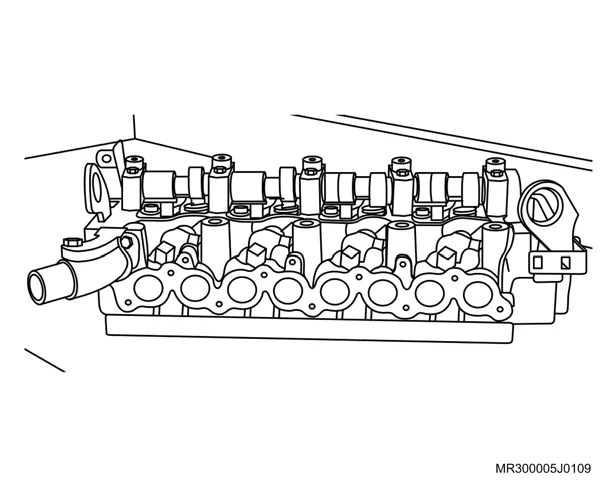

Figura: Bocal de saída d’água
MOTOR · COMPONENTES DO MOTORBocal de saída d’água20 N·m2.8 DTI
Figura: Bomba d'água
MOTOR · COMPONENTES DO MOTORBomba d'água20 N·m2.8 DTI
MOTOR · COMPONENTES DO MOTORBomba da direção hidráulica20 N·m2.8 DTI

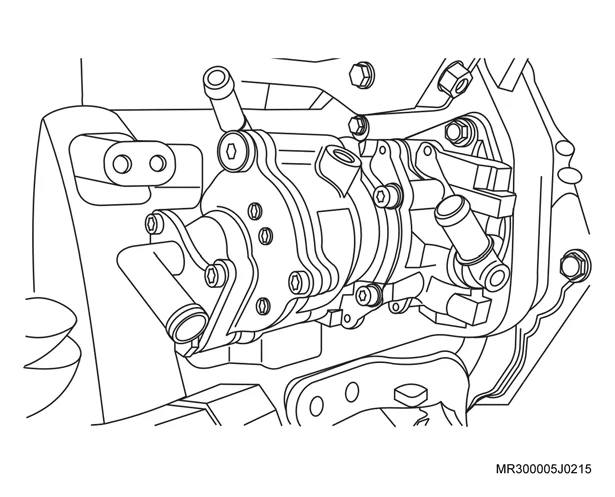

Figura: Bomba de vácuo junto à bomba hidráulica
MOTOR · COMPONENTES DO MOTORBomba de vácuo junto à bomba hidráulica21 N·m2.8 DTI

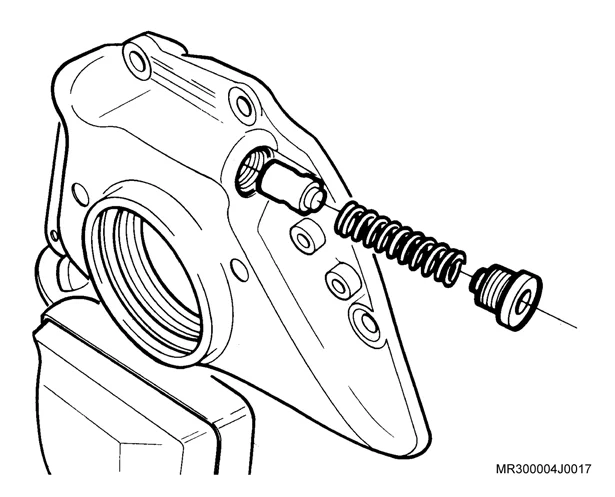

Figura: Bomba de óleo ao bloco do motor (motor)
MOTOR · COMPONENTES DO MOTORBomba de óleo ao bloco do motor (motor)9 N·m+18°Uso único2.8 DTI
Figura: Bomba de óleo ao bloco do motor (motor diesel)
MOTOR · COMPONENTES DO MOTORBomba de óleo ao bloco do motor (motor diesel)20 N·m2.8 DTI
Figura: Braçadeira (motor diesel)
MOTOR · COMPONENTES DO MOTORBraçadeira (motor diesel)8 N·m

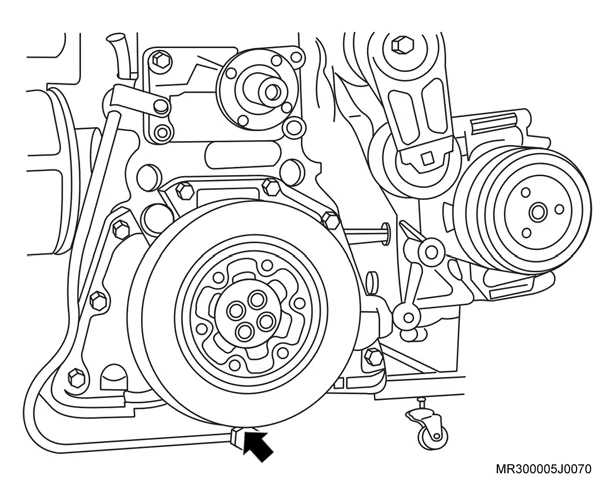

Figura: Braçadeira do tubo do elemento separador de óleo ao suporte do ventilador
MOTOR · COMPONENTES DO MOTORBraçadeira do tubo do elemento separador de óleo ao suporte do ventilador8,5 N·m2.8 DTI

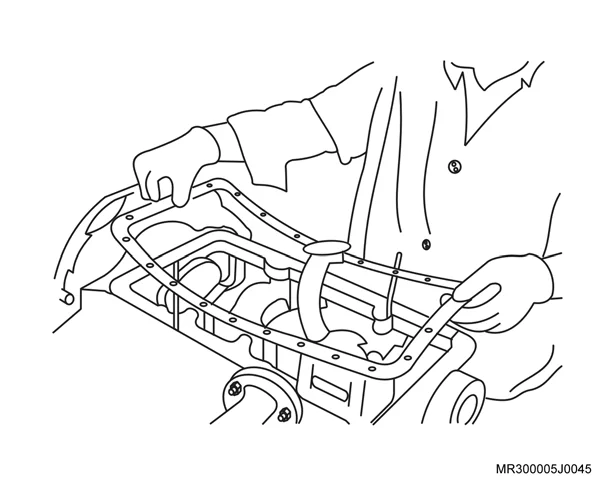

Figura: Bujão de drenagem do óleo do motor
MOTOR · COMPONENTES DO MOTORBujão de drenagem do óleo do motor30 N·m2.8 DTI

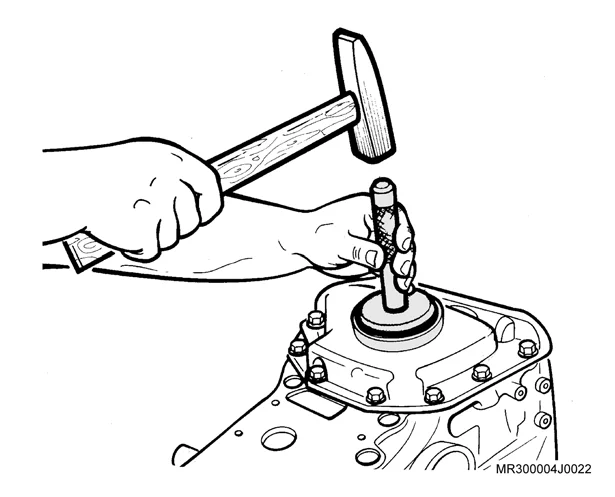

Figura: Bujão do cárter
MOTOR · COMPONENTES DO MOTORBujão do cárter30 N·m2.8 DTI
MOTOR · COMPONENTES DO MOTORBujão do cárter de óleo30 N·m2.8 DTI

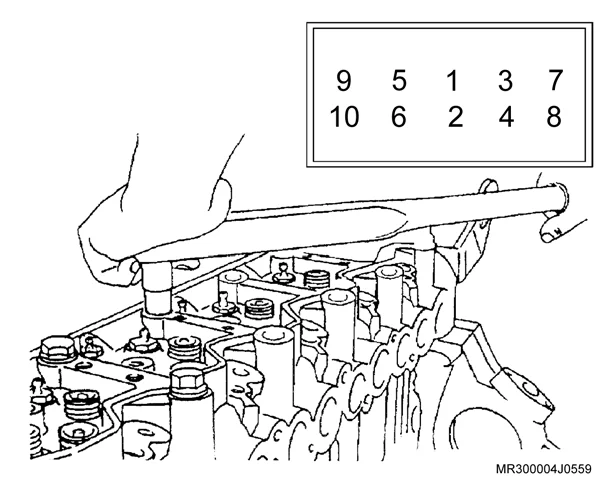

Figura: Cabeçote (motor)
MOTOR · COMPONENTES DO MOTORCabeçote (motor)30 N·m+90° + 90°Uso único2.8 DTI

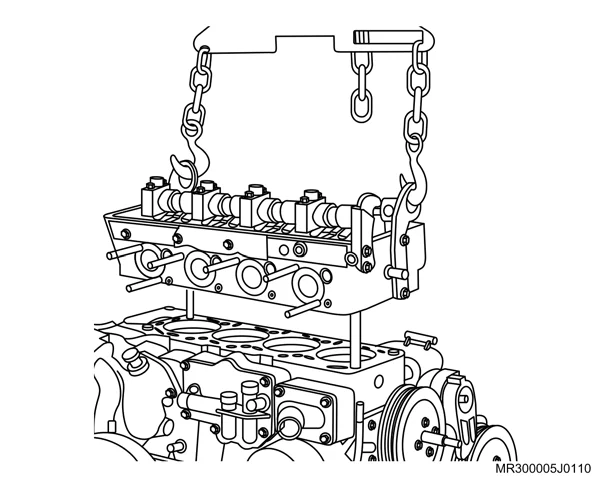

Figura: Cabeçote (motor diesel)
MOTOR · COMPONENTES DO MOTORCabeçote (motor diesel)30 → 60 → 100 N·m+90° + 90°Uso único2.8 DTI
Figura: Cabeçote do motor
MOTOR · COMPONENTES DO MOTORCabeçote do motor30 → 60 → 100 N·m+90° + 90°Uso único2.8 DTI
MOTOR · COMPONENTES DO MOTORCabo positivo do motor de partida (motor)6 N·m2.8 DTI
MOTOR · COMPONENTES DO MOTORCabo positivo do motor de partida (motor diesel)10 N·m2.8 DTI

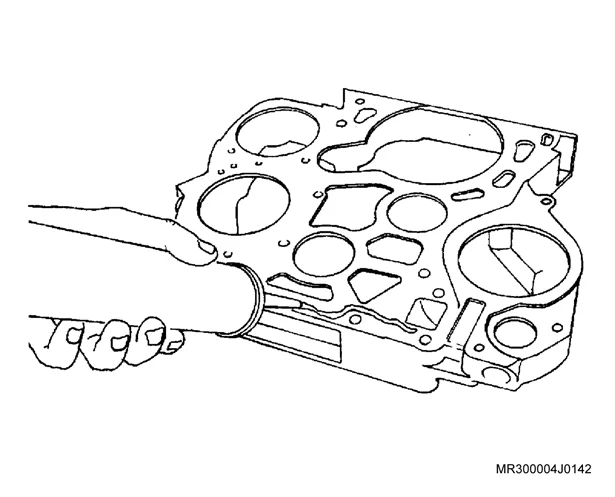

Figura: Caixa de engrenagens
MOTOR · COMPONENTES DO MOTORCaixa de engrenagens40 N·m2.8 DTI

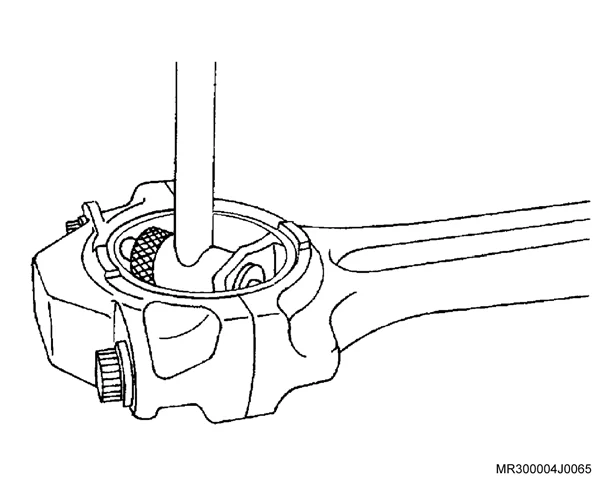

Figura: Capa da biela (motor)
MOTOR · COMPONENTES DO MOTORCapa da biela (motor)21,5 N·m+90°Uso único2.8 DTI

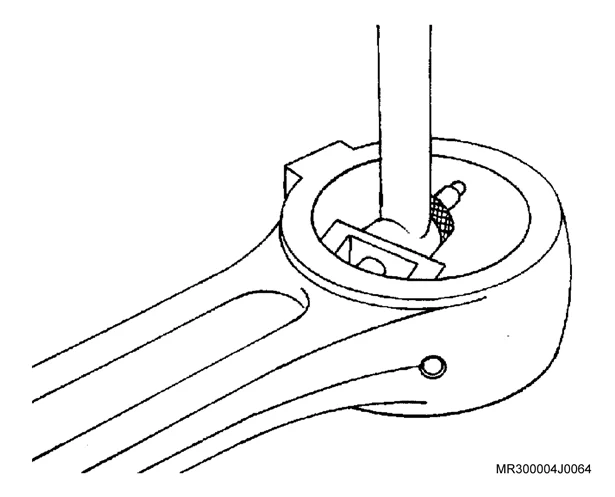

Figura: Capa da biela (motor V6)
MOTOR · COMPONENTES DO MOTORCapa da biela (motor V6)20 N·m+90°Uso único2.8 DTI

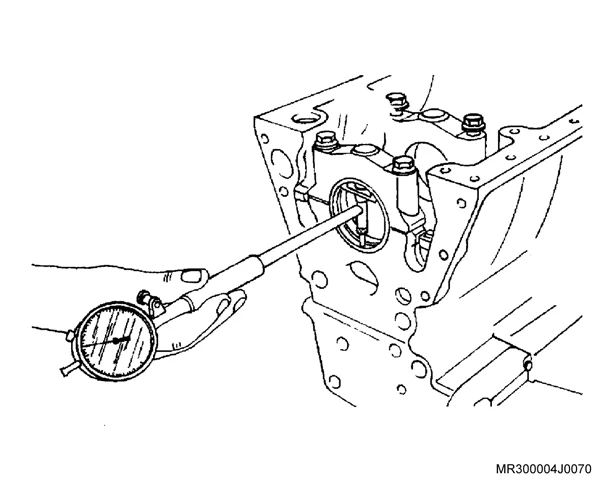

Figura: Capa do mancal
MOTOR · COMPONENTES DO MOTORCapa do mancal20 N·m+120°Uso único2.8 DTI

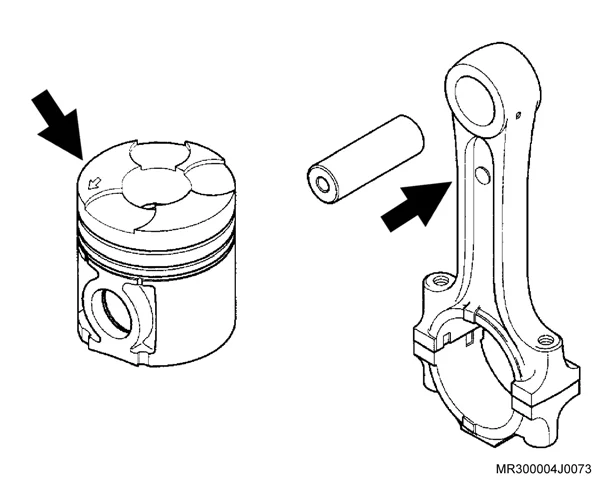

Figura: Capas dos mancais (motor)
MOTOR · COMPONENTES DO MOTORCapas dos mancais (motor)20 N·m+120°Uso único2.8 DTI

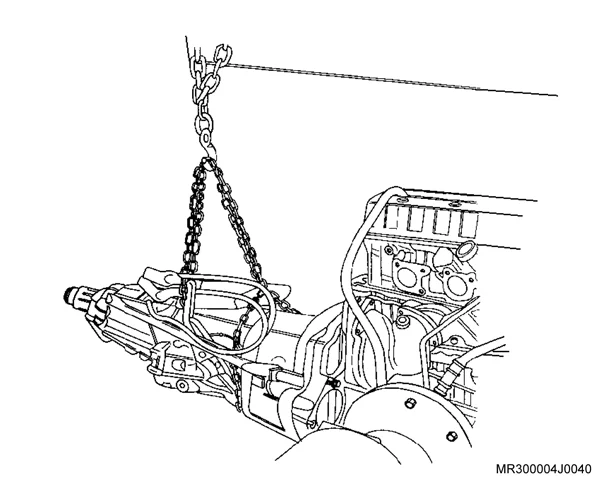

Figura: Carcaça da transmissão ao motor
MOTOR · COMPONENTES DO MOTORCarcaça da transmissão ao motor47 N·m2.8 DTI

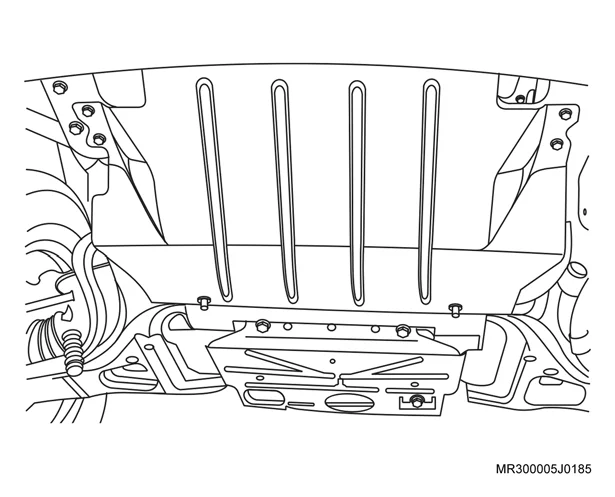

Figura: Chapa de proteção dianteira
MOTOR · COMPONENTES DO MOTORChapa de proteção dianteira32 N·m2.8 DTI

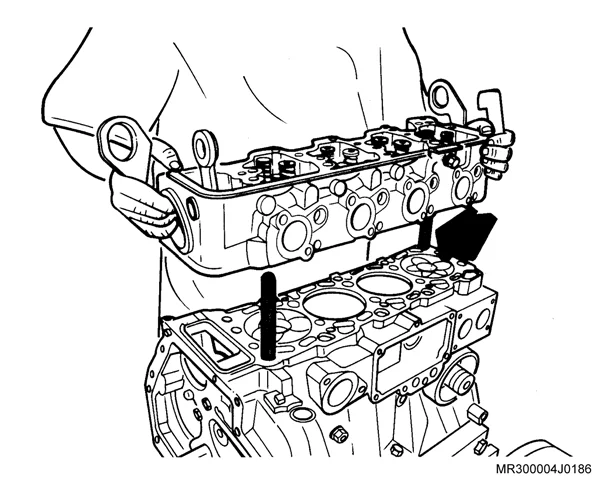

Figura: Coletor de admissão (motor)
MOTOR · COMPONENTES DO MOTORColetor de admissão (motor)15 N·m+27°Uso único2.8 DTI

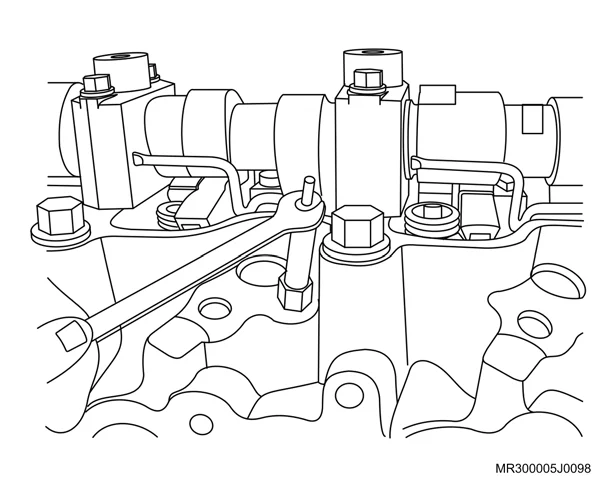

Figura: Coletor de admissão (motor diesel)
MOTOR · COMPONENTES DO MOTORColetor de admissão (motor diesel)20 N·m+40°Uso único2.8 DTI
MOTOR · COMPONENTES DO MOTORColetor de escapamento20 N·m+55°Uso único2.8 DTI

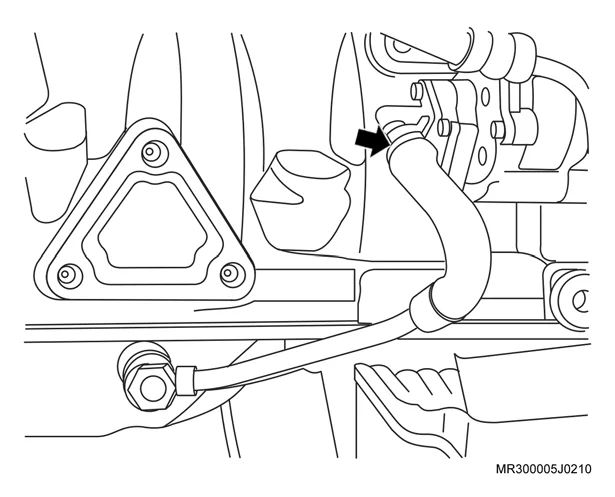

Figura: Conjunto da bomba de vácuo e direção hidráulica na caixa de engrenagem
MOTOR · COMPONENTES DO MOTORConjunto da bomba de vácuo e direção hidráulica na caixa de engrenagem20 N·m2.8 DTI
MOTOR · COMPONENTES DO MOTORCoxim do motor ao suporte do motor65 N·m2.8 DTI

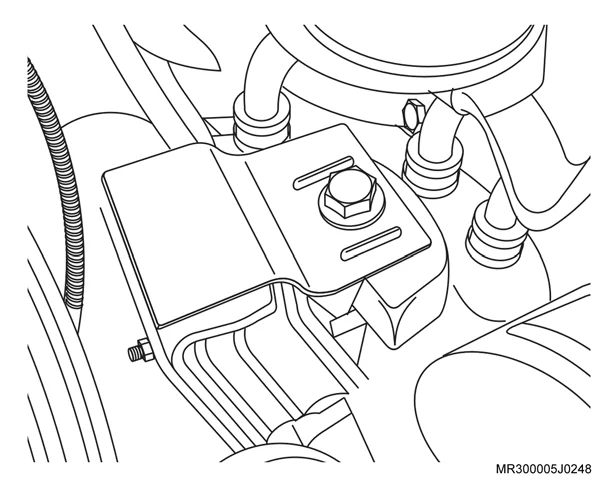

Figura: Coxins do motor
MOTOR · COMPONENTES DO MOTORCoxins do motor65 N·m2.8 DTI
MOTOR · COMPONENTES DO MOTORCárter30 N·m2.8 DTI
MOTOR · COMPONENTES DO MOTORDefletor do motor de partida10 N·m2.8 DTI

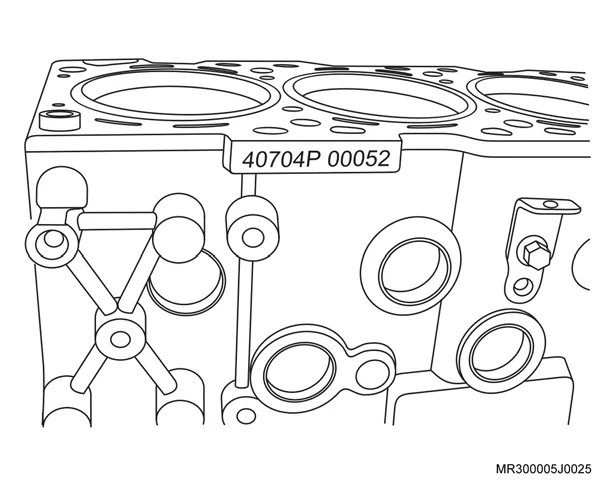

Figura: Ejetores de óleo
MOTOR · COMPONENTES DO MOTOREjetores de óleo10 N·m2.8 DTI
MOTOR · COMPONENTES DO MOTOREmbreagem — platô55 N·m2.8 DTI

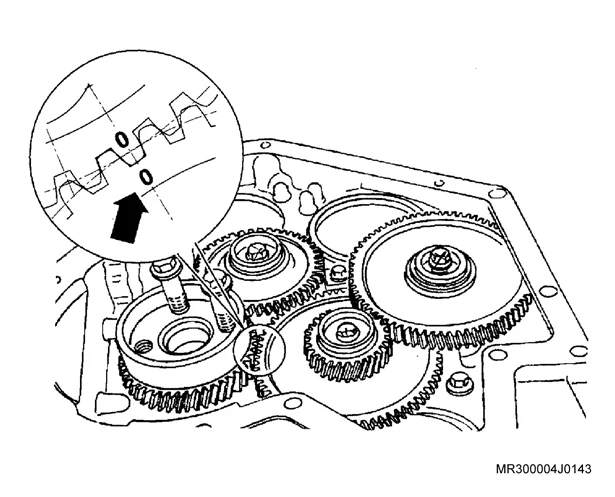

Figura: Engrenagem intermediária a bomba injetora
MOTOR · COMPONENTES DO MOTOREngrenagem intermediária a bomba injetora40 N·m+90°Uso único2.8 DTI

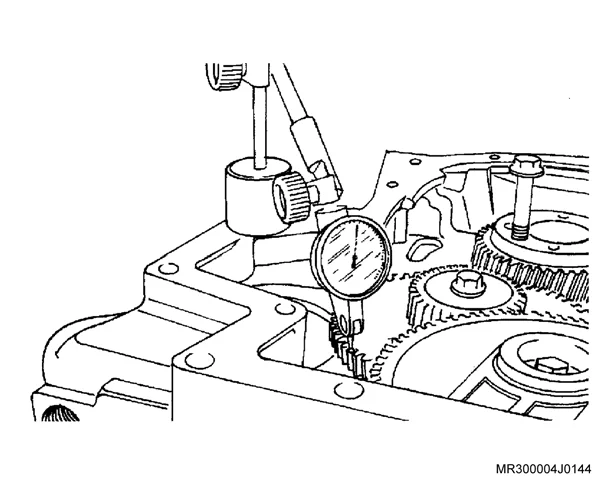

Figura: Engrenagens intermediárias
MOTOR · COMPONENTES DO MOTOREngrenagens intermediárias40 N·m+90°Uso único2.8 DTI

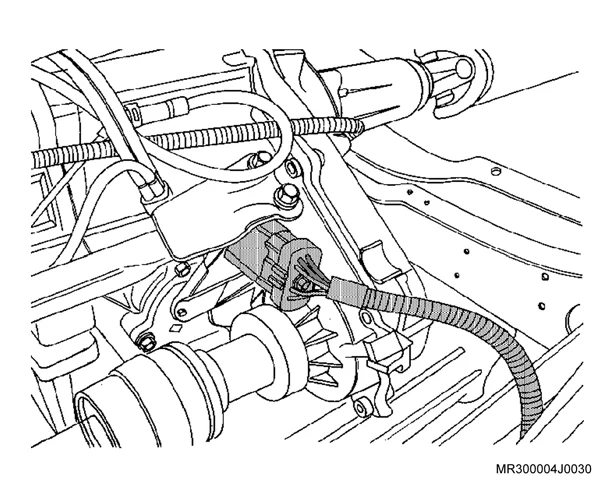

Figura: Extremidade do cabo massa
MOTOR · COMPONENTES DO MOTORExtremidade do cabo massa8 N·m2.8 DTI

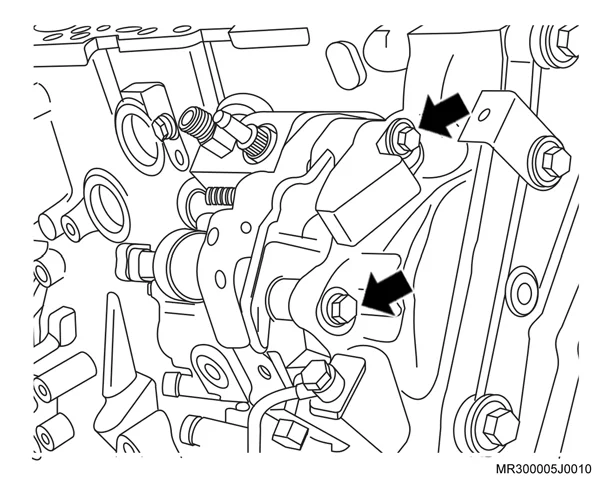

Figura: Flange da bomba de alta pressão na caixa de engrenagem
MOTOR · COMPONENTES DO MOTORFlange da bomba de alta pressão na caixa de engrenagem30 N·m2.8 DTI

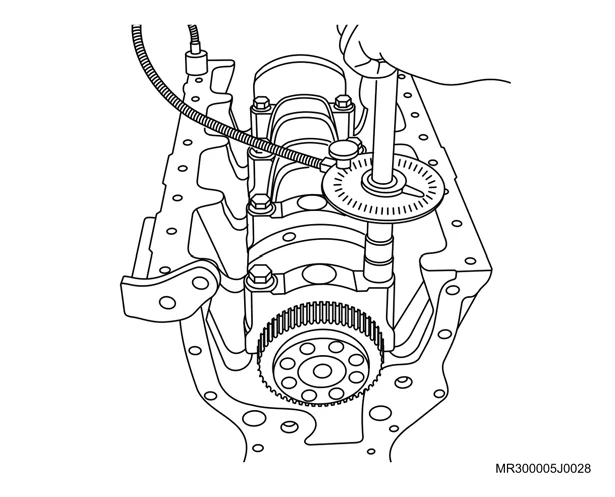

Figura: Flange da bomba de óleo ao bloco do motor
MOTOR · COMPONENTES DO MOTORFlange da bomba de óleo ao bloco do motor40 N·m2.8 DTI

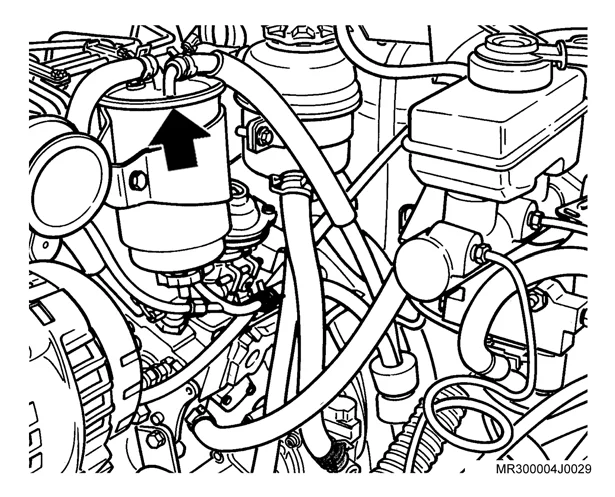

Figura: Flange do tubo de escapamento dianteiro
MOTOR · COMPONENTES DO MOTORFlange do tubo de escapamento dianteiro21,5 N·m2.8 DTI
Figura: Flange do tubo de escapamento superior
MOTOR · COMPONENTES DO MOTORFlange do tubo de escapamento superior21,5 N·m2.8 DTI
MOTOR · COMPONENTES DO MOTORFlange do tubo de escapamento superior ao turbocompressor21,5 N·m2.8 DTI
Figura: Garra do porta-injetor
MOTOR · COMPONENTES DO MOTORGarra do porta-injetor14 N·m+55°Uso único2.8 DTI
Figura: Garra dos injetores
MOTOR · COMPONENTES DO MOTORGarra dos injetores20 N·m+60°Uso único2.8 DTI

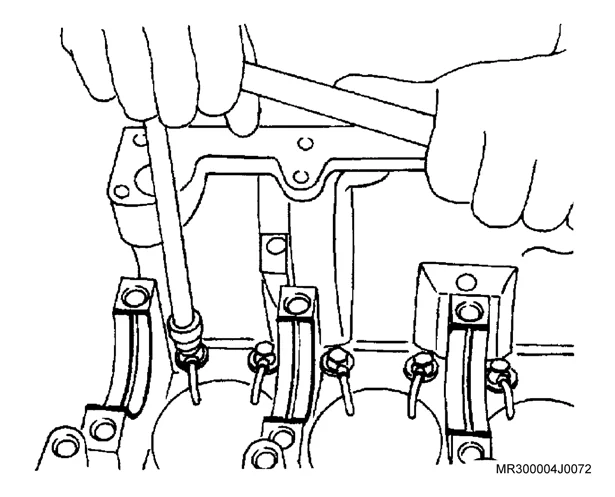

Figura: Injetores de óleo
MOTOR · COMPONENTES DO MOTORInjetores de óleo10 N·m2.8 DTI

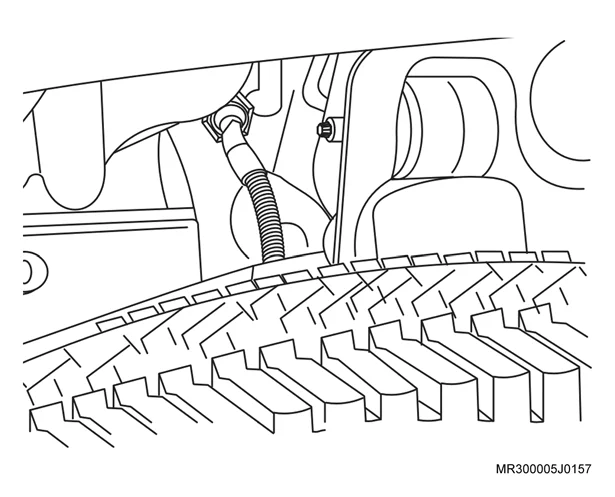

Figura: Interruptor de pressão de óleo no bloco do motor
MOTOR · COMPONENTES DO MOTORInterruptor de pressão de óleo no bloco do motor20 N·m2.8 DTI
Figura: Junta universal
MOTOR · COMPONENTES DO MOTORJunta universal20 N·m2.8 DTI

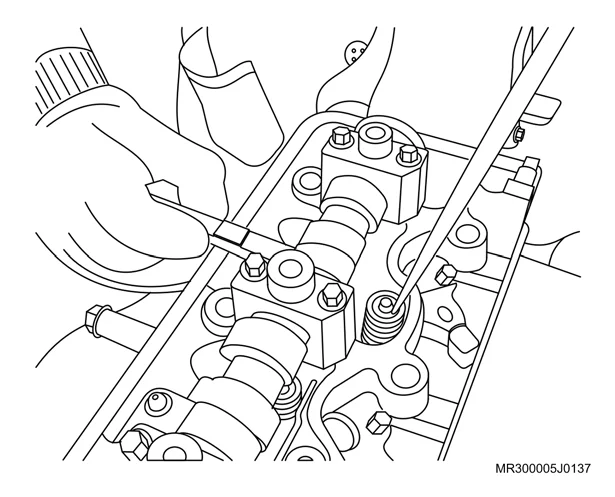

Figura: Mancais da árvore de comando de válvulas
MOTOR · COMPONENTES DO MOTORMancais da árvore de comando de válvulas30 N·m2.8 DTI

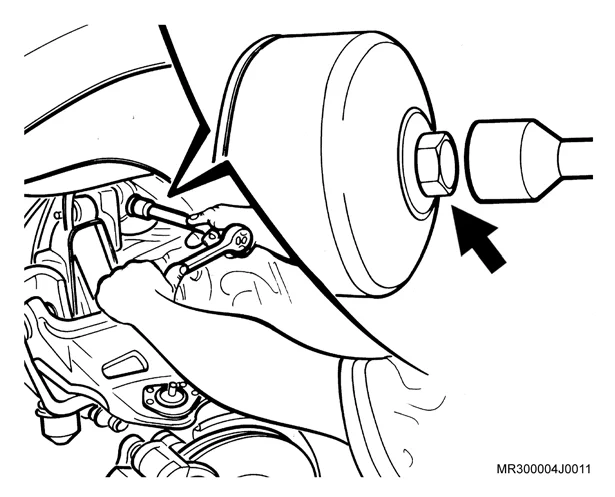

Figura: Mangueira do turbocompressor ao conjunto do filtro de ar
MOTOR · COMPONENTES DO MOTORMangueira do turbocompressor ao conjunto do filtro de ar8,5 N·m2.8 DTI

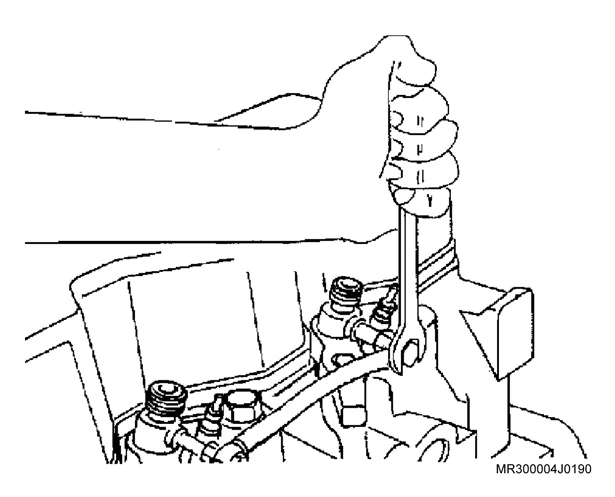

Figura: Mangueiras de retorno de combustível
MOTOR · COMPONENTES DO MOTORMangueiras de retorno de combustível7 N·m2.8 DTI

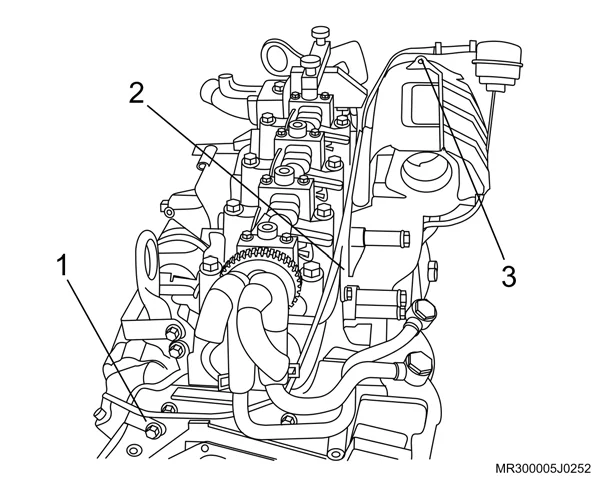

Figura: Parafuso (3) do tubo de aplicação da válvula de controle da pressão do turbo
MOTOR · COMPONENTES DO MOTORParafuso (3) do tubo de aplicação da válvula de controle da pressão do turbo9 N·m2.8 DTI

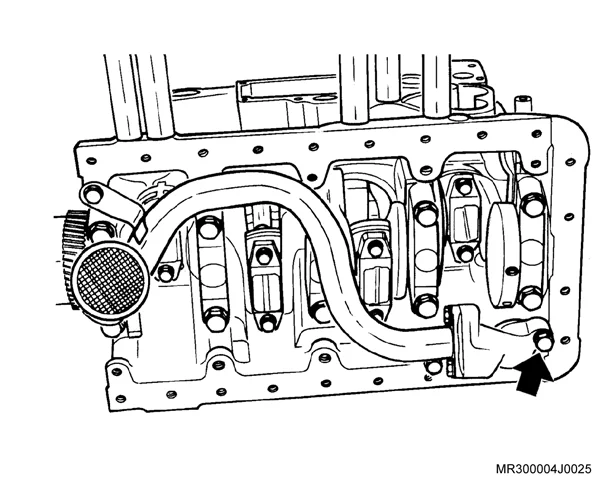

Figura: Parafuso de fixação de fixação do flange da bomba de óleo
MOTOR · COMPONENTES DO MOTORParafuso de fixação de fixação do flange da bomba de óleo40 N·m2.8 DTI

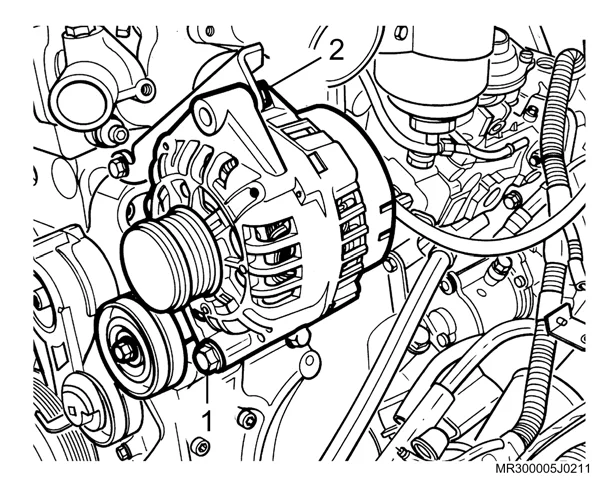

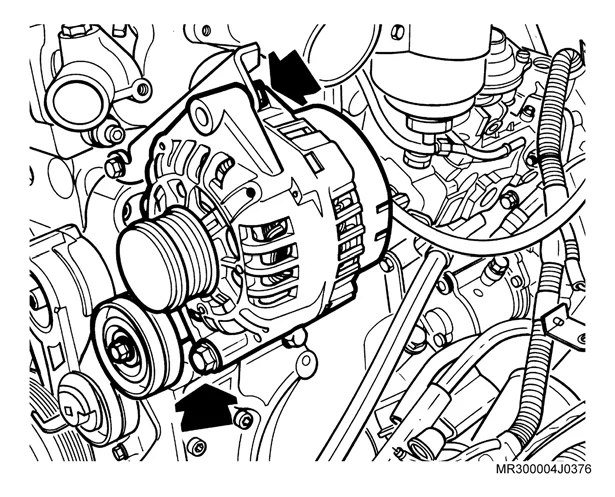

Figura: Parafuso inferior (1) do alternador ao suporte
MOTOR · COMPONENTES DO MOTORParafuso inferior (1) do alternador ao suporte40 N·m2.8 DTI

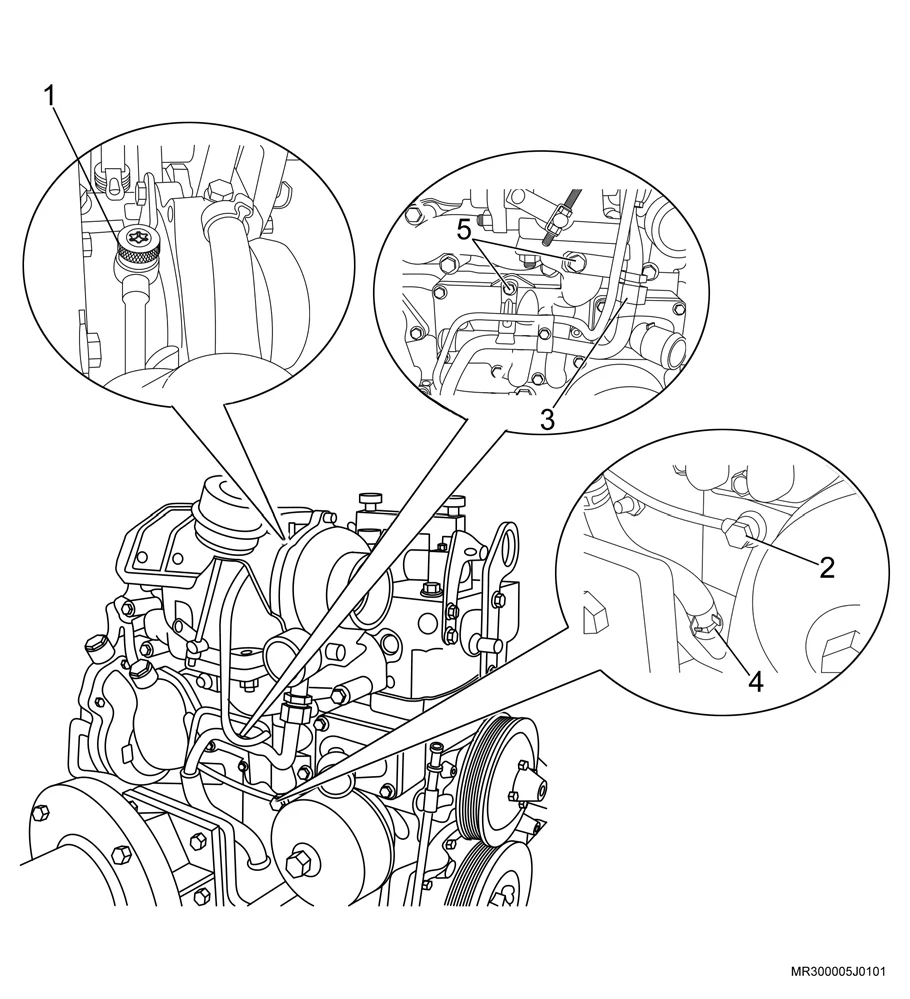

Figura: Parafuso oco de fixação inferior do tubo de lubrificação
MOTOR · COMPONENTES DO MOTORParafuso oco de fixação inferior do tubo de lubrificação20 N·m2.8 DTI
Figura: Parafuso oco de fixação superior do tubo de lubrificação
MOTOR · COMPONENTES DO MOTORParafuso oco de fixação superior do tubo de lubrificação28 N·m2.8 DTI

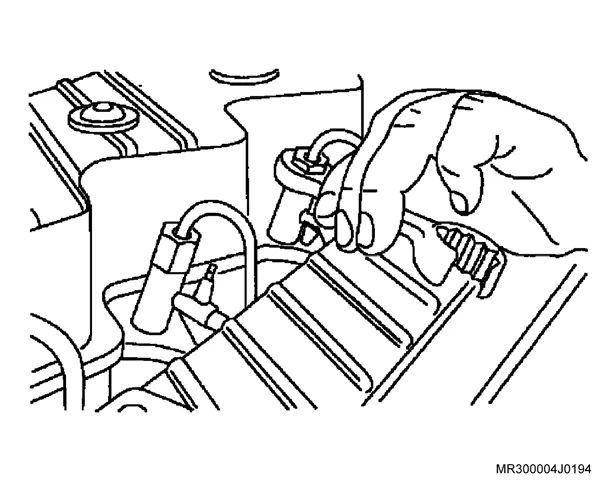

Figura: Parafuso oco do LDA
MOTOR · COMPONENTES DO MOTORParafuso oco do LDA10 N·m2.8 DTI
Figura: Parafuso superior (2) do alternador ao suporte
MOTOR · COMPONENTES DO MOTORParafuso superior (2) do alternador ao suporte20 N·m2.8 DTI

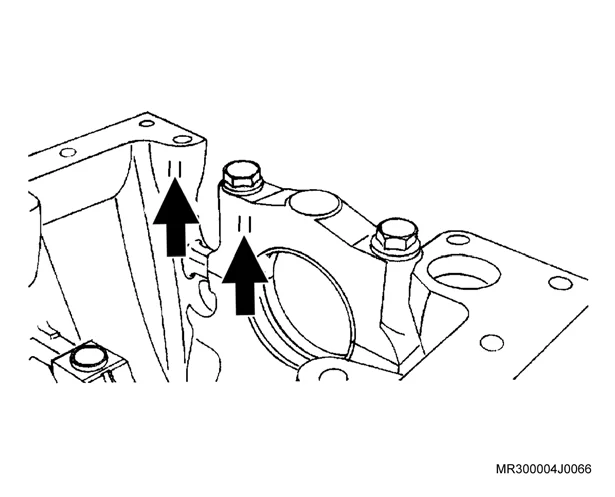

Figura: Parafusos
MOTOR · COMPONENTES DO MOTORParafusos20 N·m+120°Uso único2.8 DTI
Figura: Parafusos (1 e 2) do tubo de aplicação da válvula de controle da pressão do turbo
MOTOR · COMPONENTES DO MOTORParafusos (1 e 2) do tubo de aplicação da válvula de controle da pressão do turbo20 N·m2.8 DTI

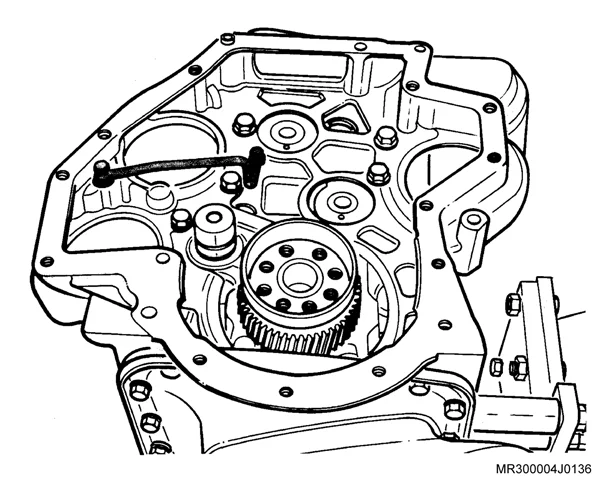

Figura: Parafusos ocos de fixação do tubo de lubrificação na carcaça do trem de engrenagens e no bloco de motor
MOTOR · COMPONENTES DO MOTORParafusos ocos de fixação do tubo de lubrificação na carcaça do trem de engrenagens e no bloco de motor10 N·m2.8 DTI
Figura: Parafusos ocos do tubo de alimentação da bomba de vácuo (12 N·m)
MOTOR · COMPONENTES DO MOTORParafusos ocos do tubo de alimentação da bomba de vácuo (12 N·m)12 N·m2.8 DTI

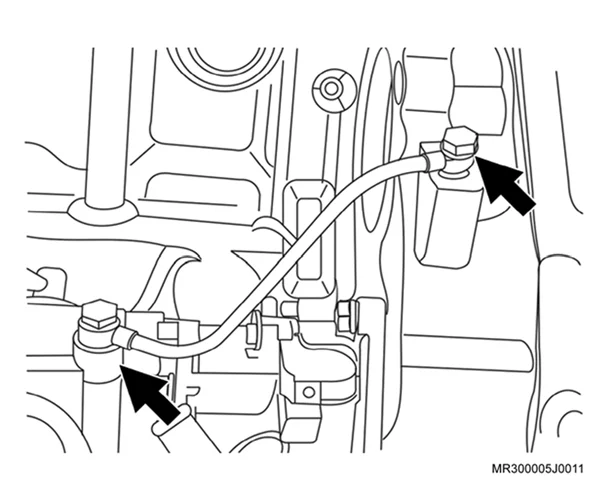

Figura: Parafusos ocos do tubo de alimentação da bomba de vácuo (20 N·m)
MOTOR · COMPONENTES DO MOTORParafusos ocos do tubo de alimentação da bomba de vácuo (20 N·m)20 N·m2.8 DTI

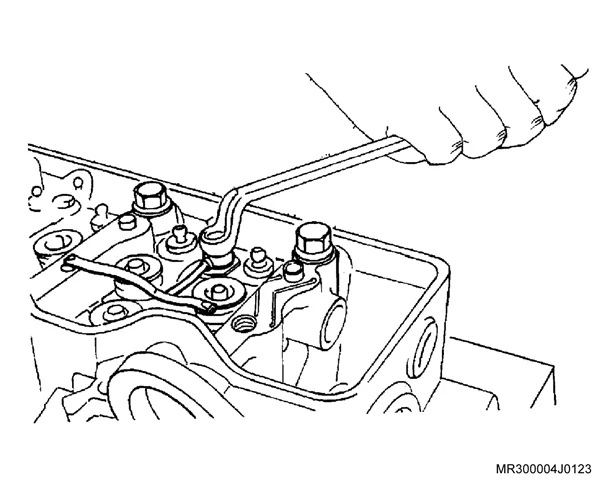

Figura: Parafusos ocos dos ejetores de óleo da árvore de comando de válvulas
MOTOR · COMPONENTES DO MOTORParafusos ocos dos ejetores de óleo da árvore de comando de válvulas10 N·m2.8 DTI

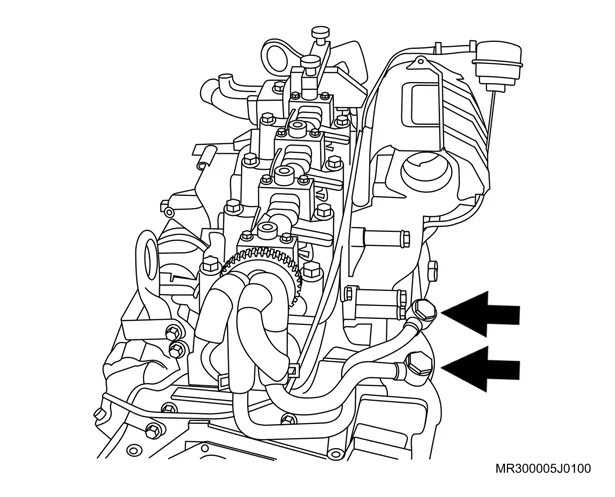

Figura: Parafusos ocos dos tubos de água do aquecedor
MOTOR · COMPONENTES DO MOTORParafusos ocos dos tubos de água do aquecedor50 N·m2.8 DTI
Figura: Pescador ao flange (motor)
MOTOR · COMPONENTES DO MOTORPescador ao flange (motor)40 N·m2.8 DTI

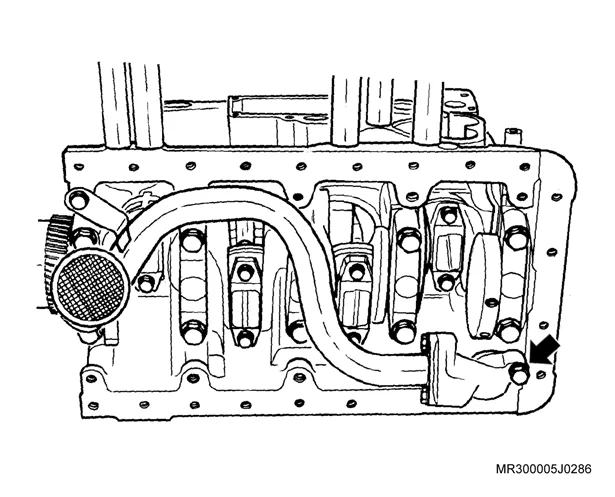

Figura: Pescador ao flange (motor diesel)
MOTOR · COMPONENTES DO MOTORPescador ao flange (motor diesel)20 N·m2.8 DTI
MOTOR · COMPONENTES DO MOTORPescador e a tela da bomba de óleo ao bloco do motor20 N·m2.8 DTI

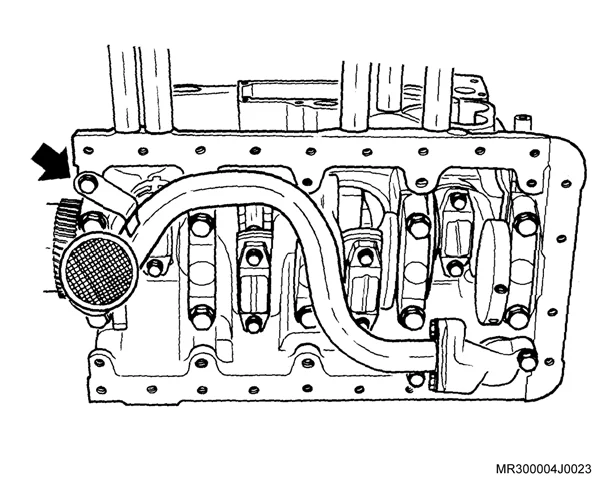

Figura: Pescador e tela bomba de óleo ao bloco do motor
MOTOR · COMPONENTES DO MOTORPescador e tela bomba de óleo ao bloco do motor20 N·m2.8 DTI
Figura: Pescador e tela da bomba de óleo ao bloco do motor
MOTOR · COMPONENTES DO MOTORPescador e tela da bomba de óleo ao bloco do motor20 N·m2.8 DTI
MOTOR · COMPONENTES DO MOTORPlaca protetora do coxim do motor65 N·m2.8 DTI
MOTOR · COMPONENTES DO MOTORPlatô da embreagem56 N·m2.8 DTI
MOTOR · COMPONENTES DO MOTORPolia da árvore de manivelas — parafuso20 N·m2.8 DTI
MOTOR · COMPONENTES DO MOTORPolia da árvore de manivelas — porca30 N·m2.8 DTI

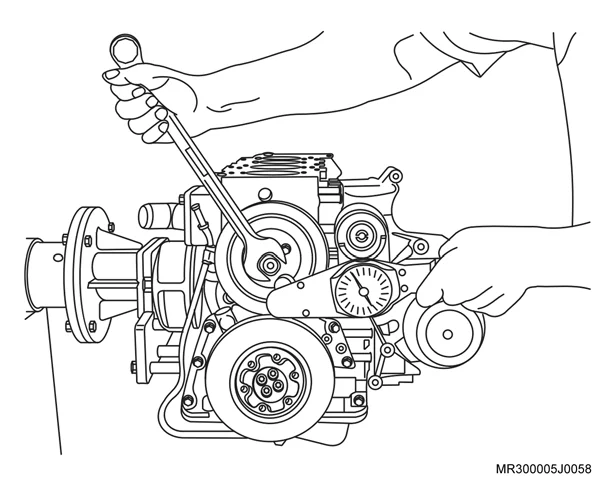

Figura: Polia do ventilador
MOTOR · COMPONENTES DO MOTORPolia do ventilador6 N·m+15°Uso único2.8 DTI

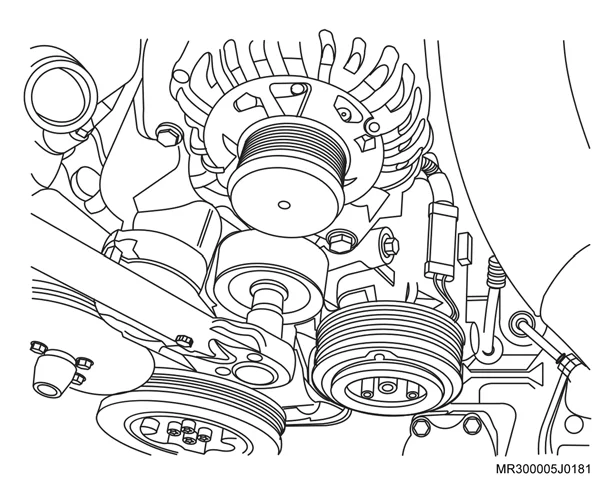

Figura: Polia intermediária
MOTOR · COMPONENTES DO MOTORPolia intermediária12 N·m+25°Uso único2.8 DTI

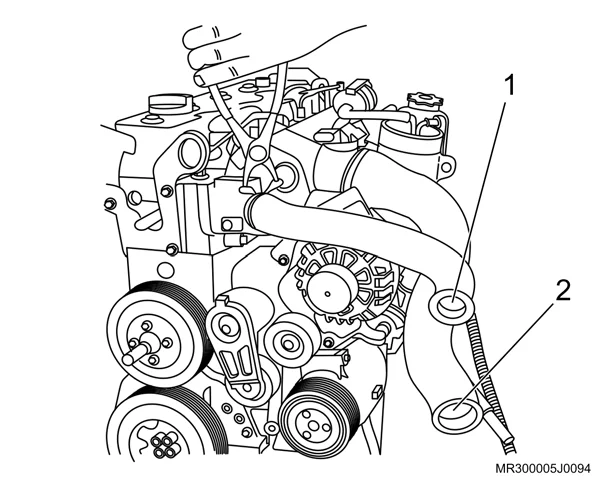

Figura: Polia intermediária da correia de acionamento dos acessórios
MOTOR · COMPONENTES DO MOTORPolia intermediária da correia de acionamento dos acessórios40 N·m2.8 DTI

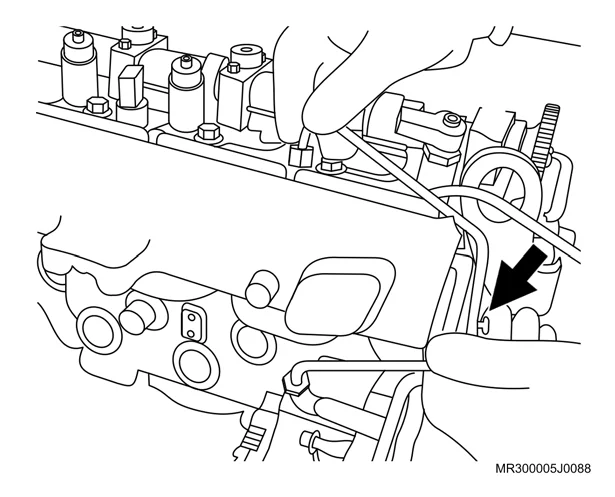

Figura: Presilha de fixação do tubo de entrada de alta pressão
MOTOR · COMPONENTES DO MOTORPresilha de fixação do tubo de entrada de alta pressão8 N·m2.8 DTI
Figura: Presilha do tubo de entrada de alta pressão
MOTOR · COMPONENTES DO MOTORPresilha do tubo de entrada de alta pressão8 N·m2.8 DTI
MOTOR · COMPONENTES DO MOTORRadiador de óleo15 N·m2.8 DTI
MOTOR · COMPONENTES DO MOTORSuporte ao bloco do motor40 N·m2.8 DTI
MOTOR · COMPONENTES DO MOTORSuporte da carcaça das engrenagens40 N·m2.8 DTI

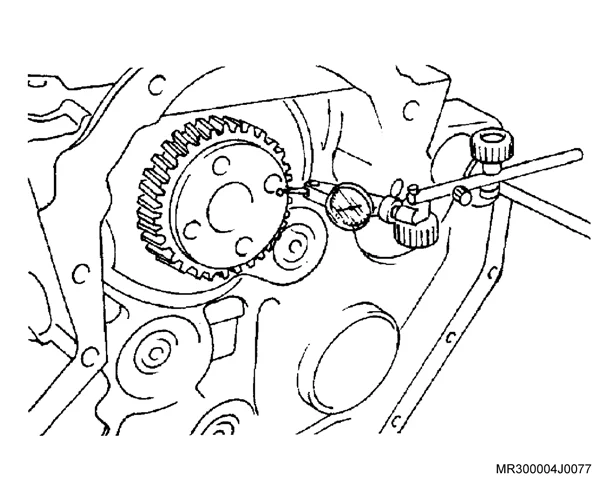

Figura: Suporte da polia do ventilador
MOTOR · COMPONENTES DO MOTORSuporte da polia do ventilador18 N·m2.8 DTI
Figura: Suporte da transmissão ao coxim
MOTOR · COMPONENTES DO MOTORSuporte da transmissão ao coxim50 N·m2.8 DTI

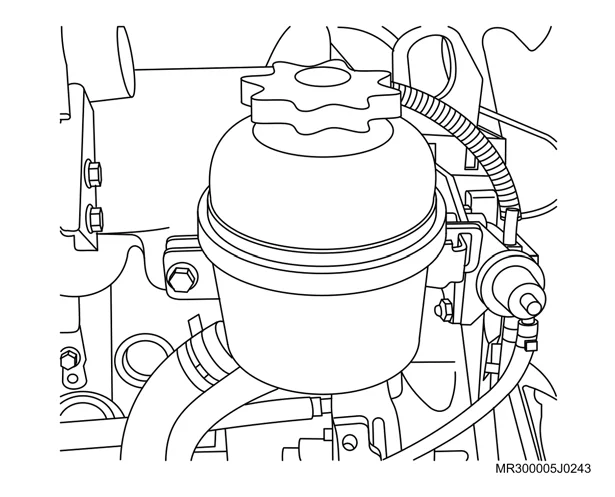

Figura: Suporte da válvula solenóide de controle de pressão do turbo
MOTOR · COMPONENTES DO MOTORSuporte da válvula solenóide de controle de pressão do turbo5 N·m2.8 DTI
MOTOR · COMPONENTES DO MOTORSuporte do alternador ao bloco do motor32,5 N·m2.8 DTI
Figura: Suporte do alternador e compressor do ar condicionado ao motor
MOTOR · COMPONENTES DO MOTORSuporte do alternador e compressor do ar condicionado ao motor20 N·m+90°Uso único2.8 DTI

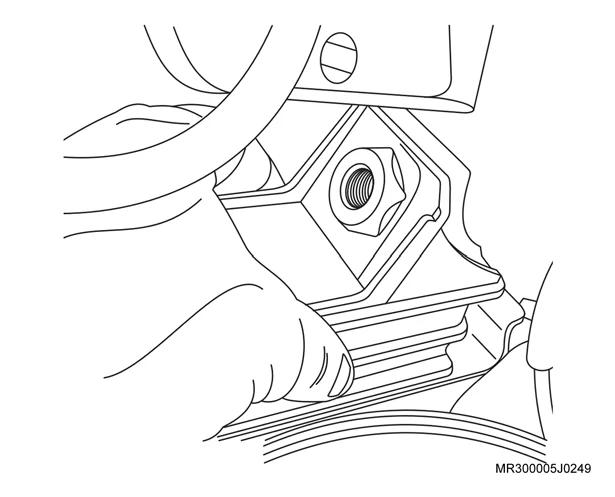

Figura: Suporte do coxim do motor LD ao chassi
MOTOR · COMPONENTES DO MOTORSuporte do coxim do motor LD ao chassi66 N·m2.8 DTI
MOTOR · COMPONENTES DO MOTORSuporte do coxim do motor ao chassi66 N·m2.8 DTI
Figura: Suporte do filtro de combustível
MOTOR · COMPONENTES DO MOTORSuporte do filtro de combustível8,5 N·m2.8 DTI
Figura: Suporte do motor ao coxim
MOTOR · COMPONENTES DO MOTORSuporte do motor ao coxim65 N·m2.8 DTI
MOTOR · COMPONENTES DO MOTORSuporte à carcaça do volante40 N·m2.8 DTI
Figura: Suportes de sustentação do motor
MOTOR · COMPONENTES DO MOTORSuportes de sustentação do motor25 N·m2.8 DTI

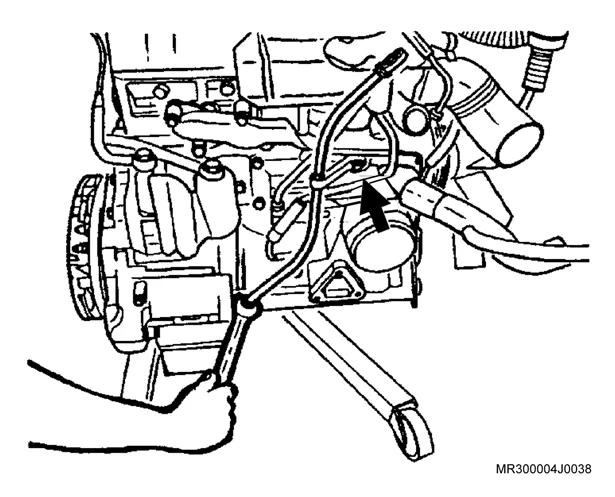

Figura: Suportes do motor aos coxins
MOTOR · COMPONENTES DO MOTORSuportes do motor aos coxins65 N·m2.8 DTI
Figura: Tampa de inspeção
MOTOR · COMPONENTES DO MOTORTampa de inspeção55 N·m2.8 DTI

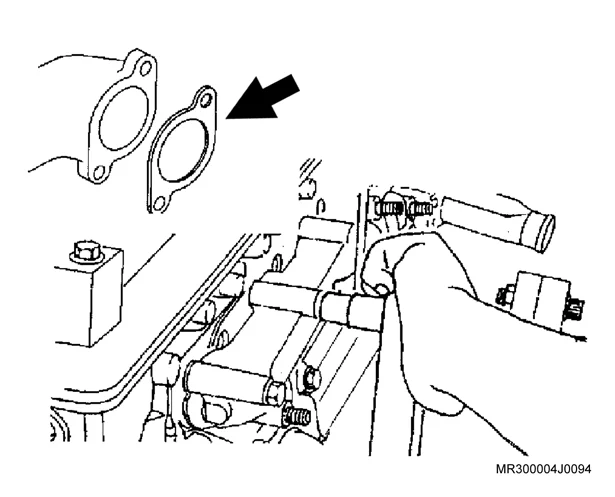

Figura: Tampa de válvulas
MOTOR · COMPONENTES DO MOTORTampa de válvulas15 N·m2.8 DTI

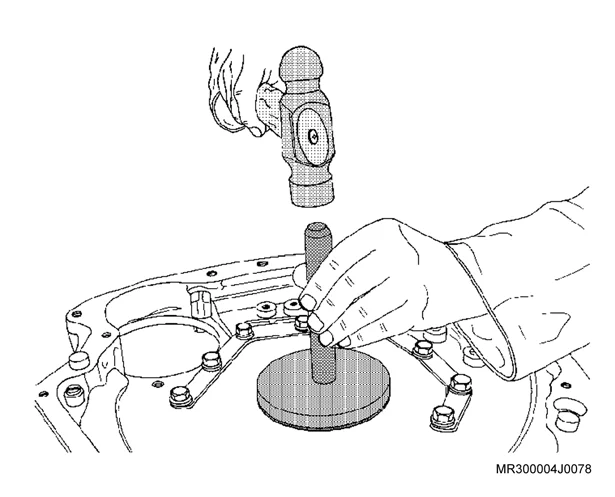

Figura: Tampa traseira
MOTOR · COMPONENTES DO MOTORTampa traseira40 N·m2.8 DTI

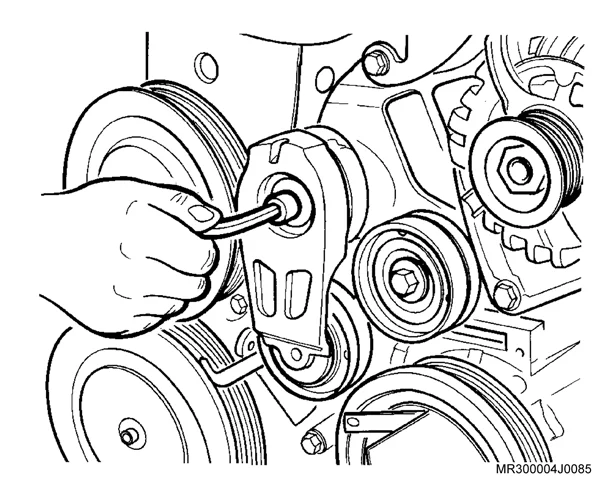

Figura: Tensionador ao bloco do motor
MOTOR · COMPONENTES DO MOTORTensionador ao bloco do motor17 N·m2.8 DTI

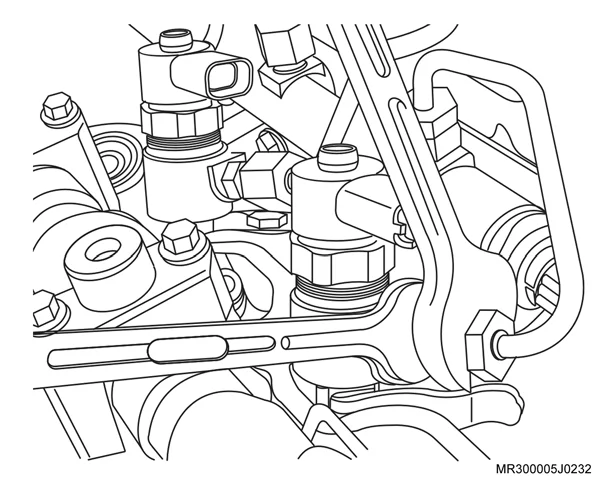

Figura: Tubo de alta pressão na bomba de alta pressão
MOTOR · COMPONENTES DO MOTORTubo de alta pressão na bomba de alta pressão27 N·m2.8 DTI
Figura: Tubo de entrada de alta pressão
MOTOR · COMPONENTES DO MOTORTubo de entrada de alta pressão27 N·m2.8 DTI
Figura: Tubo de entrada de alta pressão no tubo distribuidor
MOTOR · COMPONENTES DO MOTORTubo de entrada de alta pressão no tubo distribuidor27 N·m2.8 DTI
Figura: Tubo de lubrificação do turbocompressor
MOTOR · COMPONENTES DO MOTORTubo de lubrificação do turbocompressor28 N·m2.8 DTI
Figura: Tubo de lubrificação na carcaça do trem de engrenagens
MOTOR · COMPONENTES DO MOTORTubo de lubrificação na carcaça do trem de engrenagens10 N·m2.8 DTI
Figura: Tubo de retorno
MOTOR · COMPONENTES DO MOTORTubo de retorno25 N·m2.8 DTI
Figura: Tubo de retorno ao cárter
MOTOR · COMPONENTES DO MOTORTubo de retorno ao cárter30 N·m2.8 DTI
Figura: Tubo de retorno da bomba de vácuo ao cárter
MOTOR · COMPONENTES DO MOTORTubo de retorno da bomba de vácuo ao cárter30 N·m2.8 DTI
Figura: Tubo do elemento separador de óleo ao cárter do motor
MOTOR · COMPONENTES DO MOTORTubo do elemento separador de óleo ao cárter do motor20 N·m2.8 DTI
MOTOR · COMPONENTES DO MOTORTubo-guia da haste de nível de óleo10 N·m2.8 DTI

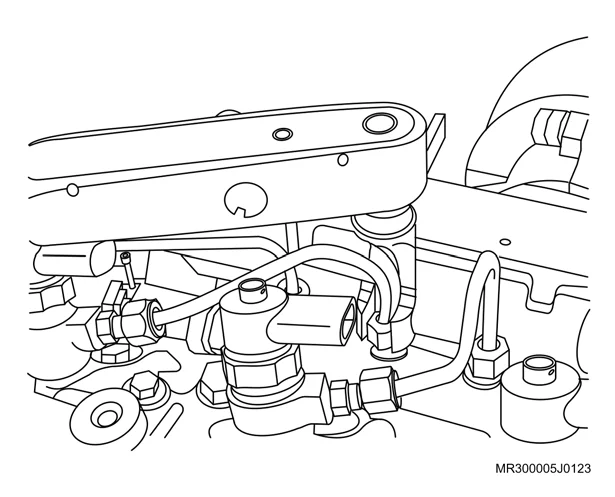

Figura: Tubos de alta pressão no injetor
MOTOR · COMPONENTES DO MOTORTubos de alta pressão no injetor20 N·m2.8 DTI
Figura: Tubos de alta pressão no tubo distribuidor
MOTOR · COMPONENTES DO MOTORTubos de alta pressão no tubo distribuidor27 N·m2.8 DTI
Figura: Tubos de lubrificação e retorno
MOTOR · COMPONENTES DO MOTORTubos de lubrificação e retorno20 N·m2.8 DTI

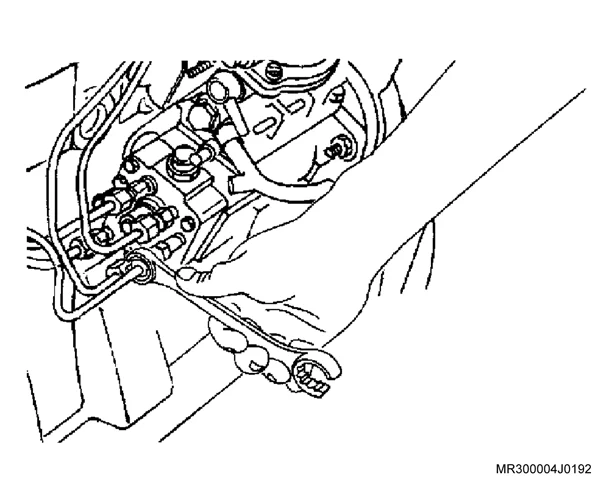

Figura: Tubulação de alta pressão da bomba injetora
MOTOR · COMPONENTES DO MOTORTubulação de alta pressão da bomba injetora27 N·m2.8 DTI
Figura: Tubulação de alta pressão nos bicos injetores
MOTOR · COMPONENTES DO MOTORTubulação de alta pressão nos bicos injetores30 N·m2.8 DTI

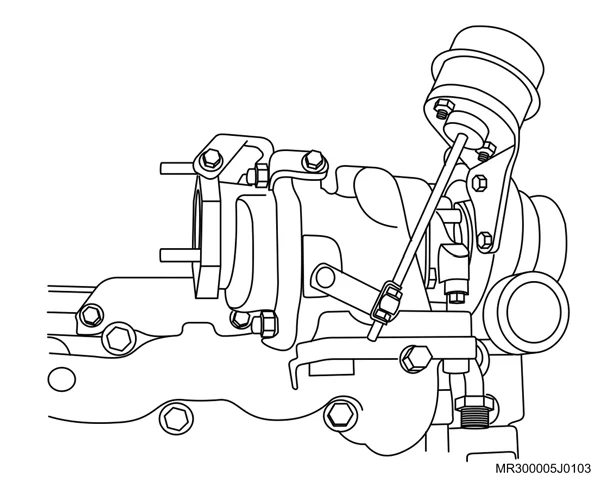

Figura: Turbo compressor no coletor de escapamento
MOTOR · COMPONENTES DO MOTORTurbo compressor no coletor de escapamento70 N·m2.8 DTI
MOTOR · COMPONENTES DO MOTORTurbocompressor no coletor de escapamento70 N·m2.8 DTI
MOTOR · COMPONENTES DO MOTORVentilador40 N·m2.8 DTI

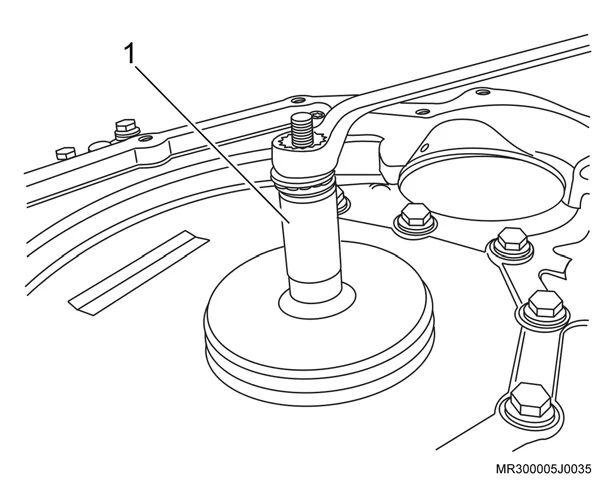

Figura: Volante do motor
MOTOR · COMPONENTES DO MOTORVolante do motor30 N·m+100°Uso único2.8 DTI
MOTOR · CONTROLE DE EMISSÕESElemento separador de óleo ao cárter do motor20 N·m2.8 DTI

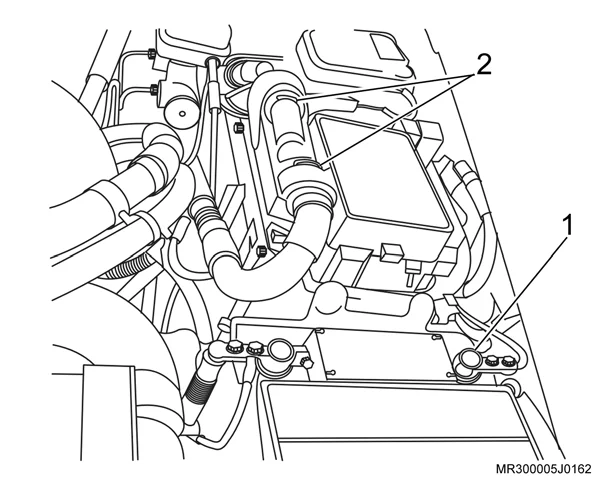

Figura: Módulo
MOTOR · CONTROLE DE EMISSÕESMódulo6 N·m2.8 DTI

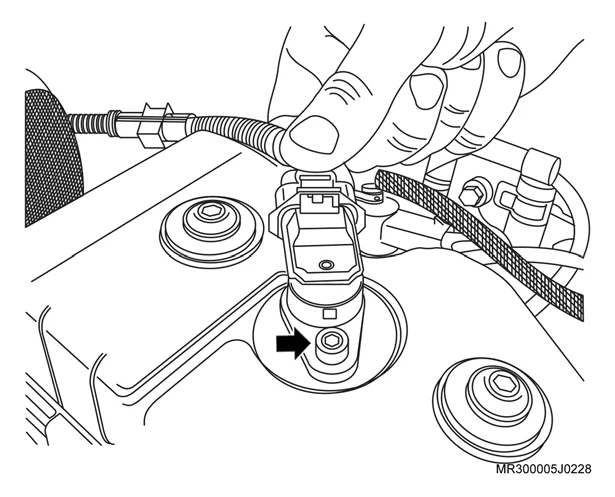

Figura: Sensor de posição da árvore de comando de válvulas na tampa de válvulas
MOTOR · CONTROLE DE EMISSÕESSensor de posição da árvore de comando de válvulas na tampa de válvulas8,5 N·m2.8 DTI

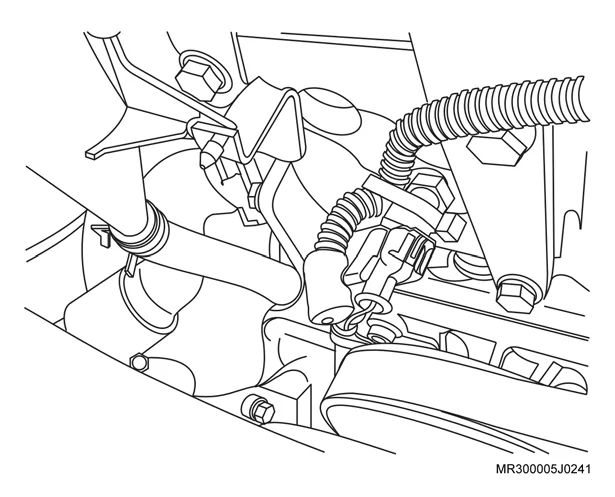

Figura: Sensor de temperatura
MOTOR · CONTROLE DE EMISSÕESSensor de temperatura20 N·m2.8 DTI
Figura: Braçadeira (câmbio)
MOTOR · ESCAPAMENTOBraçadeira (câmbio)30 N·m
MOTOR · ESCAPAMENTOFlange do tubo dianteiro ao coletor de escapamento23 N·m2.8 DTI

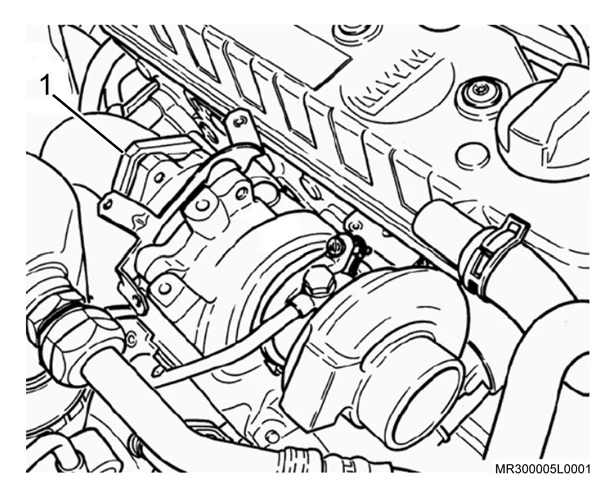

Figura: Flange do tubo dianteiro ao turbo compressor
MOTOR · ESCAPAMENTOFlange do tubo dianteiro ao turbo compressor23 N·m2.8 DTI
MOTOR · ESCAPAMENTOTubo dianteiro ao tubo intermediário (30 N·m)30 N·m2.8 DTI
Figura: Tubo dianteiro ao tubo intermediário (22 N·m)
MOTOR · ESCAPAMENTOTubo dianteiro ao tubo intermediário (22 N·m)22 N·m2.8 DTI
Figura: 10 parafusos de fixação da extensão traseira
TRANSMISSÃO10 parafusos de fixação da extensão traseira22,5 N·m
Figura: Acoplamento — parafuso do eixo
TRANSMISSÃOAcoplamento — parafuso do eixo10 N·m
Figura: Adaptador na transmissão
TRANSMISSÃOAdaptador na transmissão50 N·m
TRANSMISSÃOAlavanca do eixo seletor25 N·m
TRANSMISSÃOAlavanca seletora30 N·m
Figura: Alojamento do cabo
TRANSMISSÃOAlojamento do cabo22,5 N·m
Figura: Atuador
TRANSMISSÃOAtuador1,4 N·m
TRANSMISSÃOBujão de abastecimento de óleo60 N·m
TRANSMISSÃOBujão de drenagem25 N·m
Figura: Bujão de drenagem de óIeo
TRANSMISSÃOBujão de drenagem de óIeo60 N·m
TRANSMISSÃOBujão de enchimento25 N·m
Figura: Bujão do pino posicionador das marchas
TRANSMISSÃOBujão do pino posicionador das marchas17 N·m
Figura: Bujão roscado da transmissão
TRANSMISSÃOBujão roscado da transmissão22 N·m
Figura: Bujão roscado do câmbio
TRANSMISSÃOBujão roscado do câmbio14 N·m
Figura: Caixa de transferência
TRANSMISSÃOCaixa de transferência55 N·m
Figura: Capas dos mancais (transmissão)
TRANSMISSÃOCapas dos mancais (transmissão)110 N·m
Figura: Carcaça da transmissão — fixação
TRANSMISSÃOCarcaça da transmissão — fixação31 N·m
Figura: Carcaça do câmbio — fixação
TRANSMISSÃOCarcaça do câmbio — fixação22,5 N·m
Figura: Carcaça da extensão traseira
TRANSMISSÃOCarcaça da extensão traseira31 N·m
TRANSMISSÃOCarcaça da extensão à transmissão automática45 N·m
Figura: Carcaça da semi-árvore no diferencial
TRANSMISSÃOCarcaça da semi-árvore no diferencial48 N·m
TRANSMISSÃOCarcaça do conversor55 N·m
Figura: Carcaça do diferencial dianteiro
TRANSMISSÃOCarcaça do diferencial dianteiro48 N·m
TRANSMISSÃOCarcaça do semi-eixo48 N·m
Figura: Carcaça intermediária à carcaça dianteira
TRANSMISSÃOCarcaça intermediária à carcaça dianteira22 N·m
Figura: Carcaça traseira
TRANSMISSÃOCarcaça traseira22 N·m
Figura: Carcaça traseira à carcaça intermediária
TRANSMISSÃOCarcaça traseira à carcaça intermediária22 N·m
TRANSMISSÃOCavilha de fixação25 N·m
Figura: Cilindro atuador do garfo da embreagem
TRANSMISSÃOCilindro atuador do garfo da embreagem23 N·m
Figura: Cilindro mestre da embreagem
TRANSMISSÃOCilindro mestre da embreagem13 N·m
Figura: Cilindro-mestre da embreagem
TRANSMISSÃOCilindro-mestre da embreagem13 N·m
TRANSMISSÃOCobertura20 N·m
Figura: Corpo da válvula e conjunto do interruptor de posição da válvula manual TFP
TRANSMISSÃOCorpo da válvula e conjunto do interruptor de posição da válvula manual TFP12 N·m
TRANSMISSÃOCoxim do motor à carcaça da extensão58 N·m
Figura: Coxim traseiro da transmissão
TRANSMISSÃOCoxim traseiro da transmissão52 N·m
TRANSMISSÃOCoxim traseiro do câmbio33 N·m
Figura: Cruzeta
TRANSMISSÃOCruzeta20 N·m
Figura: Cárter de óleo
TRANSMISSÃOCárter de óleo12 N·m
Figura: Defletor superior do radiador
TRANSMISSÃODefletor superior do radiador8 N·m
TRANSMISSÃODiferencial dianteiro103 N·m
TRANSMISSÃOEixo da engrenagem intermediária22 N·m
TRANSMISSÃOEixo manual à alavanca de retenção interna30 N·m
Figura: Escapamento dianteiro junto ao coletor
TRANSMISSÃOEscapamento dianteiro junto ao coletor55 N·m
Figura: Escapamento dianteiro junto ao intermediário
TRANSMISSÃOEscapamento dianteiro junto ao intermediário55 N·m
Figura: Flange do eixo traseiro
TRANSMISSÃOFlange do eixo traseiro180 N·m
TRANSMISSÃOFlange do diferencial285 N·m
Figura: Flange do pinhão — porca
TRANSMISSÃOFlange do pinhão — porca244 N·m
Figura: Flange do pinhão — parafuso
TRANSMISSÃOFlange do pinhão — parafuso25 N·m
Figura: Fuso rosqueado
TRANSMISSÃOFuso rosqueado122 N·m
TRANSMISSÃOGrampos10 N·m
Figura: Interruptor de ré — câmbio manual
TRANSMISSÃOInterruptor de ré — câmbio manual17 N·m
Figura: Interruptor de ré — câmbio automático
TRANSMISSÃOInterruptor de ré — câmbio automático9 N·m
Figura: Linha de combustível
TRANSMISSÃOLinha de combustível22 N·m
Figura: Luvas ajustadoras dos rolamentos do diferencial
TRANSMISSÃOLuvas ajustadoras dos rolamentos do diferencial140 N·m
Figura: Mancais
TRANSMISSÃOMancais121 N·m
Figura: Mancal traseiro
TRANSMISSÃOMancal traseiro42 N·m
TRANSMISSÃOMola de retenção manual25 N·m
Figura: Nova porca de fixação do flange do pinhão
TRANSMISSÃONova porca de fixação do flange do pinhão244 N·m
Figura: Parafuso de retenção da placa de suporte da placa espaçadora
TRANSMISSÃOParafuso de retenção da placa de suporte da placa espaçadora12 N·m
TRANSMISSÃOParafuso de retenção do interruptor de partida25 N·m
TRANSMISSÃOSensor de velocidade — retenção (manual)9 N·m
Figura: Sensor de velocidade — retenção (automático)
TRANSMISSÃOSensor de velocidade — retenção (automático)12 N·m
Figura: Parafusos de fixação de torre de mudanças
TRANSMISSÃOParafusos de fixação de torre de mudanças23 N·m
Figura: Parafusos e porcas de fixação da árvore longitudinal ao flange do pinhão
TRANSMISSÃOParafusos e porcas de fixação da árvore longitudinal ao flange do pinhão25 N·m
Figura: Parafusos e prisioneiro de fixação dos tirantes direito e esquerdo
TRANSMISSÃOParafusos e prisioneiro de fixação dos tirantes direito e esquerdo50 N·m
Figura: Parafusos e prisioneiros de fixação do tirante esquerdo
TRANSMISSÃOParafusos e prisioneiros de fixação do tirante esquerdo50 N·m
Figura: Parafusos laterais de articulação da alavanca
TRANSMISSÃOParafusos laterais de articulação da alavanca13 N·m
Figura: Parafusos, porcas de fixação da carcaça do semi-eixo
TRANSMISSÃOParafusos, porcas de fixação da carcaça do semi-eixo98 N·m
Figura: Pino roscado do garfo
TRANSMISSÃOPino roscado do garfo14 N·m
Figura: Placa retentora do rolamento e vedador da semi- árvore
TRANSMISSÃOPlaca retentora do rolamento e vedador da semi- árvore80 N·m
Figura: Placa retentora do rolamento e vedador da semi-árvore
TRANSMISSÃOPlaca retentora do rolamento e vedador da semi-árvore80 N·m
TRANSMISSÃOPorca de retenção da alavanca seletora25 N·m
Figura: Porcas de retenção da mola tensora dos bujões
TRANSMISSÃOPorcas de retenção da mola tensora dos bujões17 N·m
Figura: Presilha
TRANSMISSÃOPresilha10 N·m
Figura: Protetor da caixa de transferência
TRANSMISSÃOProtetor da caixa de transferência33 N·m
Figura: Retentor da árvore de saída
TRANSMISSÃORetentor da árvore de saída22 N·m
Figura: Retentor do rolamento da árvore de entrada
TRANSMISSÃORetentor do rolamento da árvore de entrada8,5 N·m
Figura: Retentores
TRANSMISSÃORetentores20 N·m
TRANSMISSÃORetentores da árvore de transmissão20 N·m
Figura: Rolamento do trem de engrenagem
TRANSMISSÃORolamento do trem de engrenagem110 N·m
Figura: Seletor de mudanças de marcha
TRANSMISSÃOSeletor de mudanças de marcha22,5 N·m
TRANSMISSÃOSemi-eixo80 N·m
Figura: Sensor de velocidade do veículo
TRANSMISSÃOSensor de velocidade do veículo13 N·m
Figura: Sensor eletrônico de velocidade
TRANSMISSÃOSensor eletrônico de velocidade9 N·m
TRANSMISSÃOSolenóide da TCC12 N·m
Figura: Suporte de retenção do tubo de abastecimento
TRANSMISSÃOSuporte de retenção do tubo de abastecimento30 N·m
Figura: Suporte do coxim traseiro da transmissão
TRANSMISSÃOSuporte do coxim traseiro da transmissão22,5 N·m
TRANSMISSÃOTampa da carcaça47 N·m
Figura: Tampa do diferencial
TRANSMISSÃOTampa do diferencial27 N·m
Figura: Tampa retentora do câmbio manual
TRANSMISSÃOTampa retentora do câmbio manual17 N·m
Figura: Tampa retentora do câmbio automático
TRANSMISSÃOTampa retentora do câmbio automático10 N·m
Figura: Tampa superior do seletor de marcha
TRANSMISSÃOTampa superior do seletor de marcha4,5 N·m
Figura: Tampa traseira à carcaça intermediária
TRANSMISSÃOTampa traseira à carcaça intermediária22 N·m
Figura: Torre de controle
TRANSMISSÃOTorre de controle23 N·m
Figura: Torre de mudanças
TRANSMISSÃOTorre de mudanças23 N·m
Figura: Transmissão ao motor — câmbio manual
TRANSMISSÃOTransmissão ao motor — câmbio manual45 N·m
TRANSMISSÃOTransmissão ao motor — câmbio automático47 N·m
Figura: Travessa
TRANSMISSÃOTravessa45 N·m
Figura: Travessa dianteira
TRANSMISSÃOTravessa dianteira22 N·m
TRANSMISSÃOTravessa traseira à longarina58 N·m
Figura: Tubo de retorno do radiador de fluido com o tubo de retorno da transmissão automática
TRANSMISSÃOTubo de retorno do radiador de fluido com o tubo de retorno da transmissão automática25 N·m
TRANSMISSÃOTubos do radiador de óleo à conexão da transmissão automática25 N·m
Figura: Árvore secundária
TRANSMISSÃOÁrvore secundária250 N·m
Figura: Cabine
SUSPENSÃOCabine73 N·m
Figura: Junta esférica no sem-fim da caixa de direção
SUSPENSÃOJunta esférica no sem-fim da caixa de direção35 N·m
Figura: Portinhola do bocal de abastecimento
SUSPENSÃOPortinhola do bocal de abastecimento1,9 N·m
Figura: Protetor superior
SUSPENSÃOProtetor superior9,5 N·m
SUSPENSÃOSensor disparador do air bag15 N·m
SUSPENSÃO · SUSPENSÃO DIANTEIRAAmortecedor dianteiro100 N·m
Figura: Barra estabilizadora
SUSPENSÃO · SUSPENSÃO DIANTEIRABarra estabilizadora35 N·m
Figura: Barra estabilizadora no braço de controle inferior
SUSPENSÃO · SUSPENSÃO DIANTEIRABarra estabilizadora no braço de controle inferior13 N·m
Figura: Barramento de direção
SUSPENSÃO · SUSPENSÃO DIANTEIRABarramento de direção33 N·m
Figura: Braço de controle
SUSPENSÃO · SUSPENSÃO DIANTEIRABraço de controle115 N·m
Figura: Braço de controle (1)
SUSPENSÃO · SUSPENSÃO DIANTEIRABraço de controle (1)115 N·m
Figura: Cubo da roda
SUSPENSÃO · SUSPENSÃO DIANTEIRACubo da roda145 N·m
Figura: Junta esférica do braço controle inferior
SUSPENSÃO · SUSPENSÃO DIANTEIRAJunta esférica do braço controle inferior114 N·m
Figura: Junta esférica do braço controle superior
SUSPENSÃO · SUSPENSÃO DIANTEIRAJunta esférica do braço controle superior87 N·m
SUSPENSÃO · SUSPENSÃO DIANTEIRAJunta esférica do braço de controle superior87 N·m
Figura: Parafuso de fixação superior do amortecedor dianteiro
SUSPENSÃO · SUSPENSÃO DIANTEIRAParafuso de fixação superior do amortecedor dianteiro100 N·m
Figura: Porcas de fixação dianteiras do braço de controle
SUSPENSÃO · SUSPENSÃO DIANTEIRAPorcas de fixação dianteiras do braço de controle120 N·m
SUSPENSÃO · SUSPENSÃO DIANTEIRASuporte da pinça de freio110 N·m
Figura: Suporte do chicote do sensor ABS
SUSPENSÃO · SUSPENSÃO DIANTEIRASuporte do chicote do sensor ABS13 N·m
Figura: Suportes do chicote do sensor do ABS e da mangueira de freio
SUSPENSÃO · SUSPENSÃO DIANTEIRASuportes do chicote do sensor do ABS e da mangueira de freio14 N·m
SUSPENSÃO · SUSPENSÃO DIANTEIRATerminal de direção56 N·m
Figura: Barra estabilizadora ao braço auxiliar
SUSPENSÃO · SUSPENSÃO TRASEIRABarra estabilizadora ao braço auxiliar35 N·m
Figura: Batente
SUSPENSÃO · SUSPENSÃO TRASEIRABatente35 N·m
Figura: Braçadeiras ao eixo traseiro
SUSPENSÃO · SUSPENSÃO TRASEIRABraçadeiras ao eixo traseiro60 N·m
Figura: Braço auxiliar à travessa do chassi
SUSPENSÃO · SUSPENSÃO TRASEIRABraço auxiliar à travessa do chassi35 N·m
Figura: Grampo “U”
SUSPENSÃO · SUSPENSÃO TRASEIRAGrampo “U”120 N·m
Figura: Parafuso e a porca de fixação inferior do amortecedor traseiro
SUSPENSÃO · SUSPENSÃO TRASEIRAParafuso e a porca de fixação inferior do amortecedor traseiro94 N·m
Figura: Amortecedor inferior — fixação (84 N·m)
SUSPENSÃO · SUSPENSÃO TRASEIRAAmortecedor inferior — fixação (84 N·m)84 N·m
Figura: Amortecedor inferior — fixação (89 N·m)
SUSPENSÃO · SUSPENSÃO TRASEIRAAmortecedor inferior — fixação (89 N·m)89 N·m
Figura: Parafusos das fixações dianteira e traseira do feixe de mola
SUSPENSÃO · SUSPENSÃO TRASEIRAParafusos das fixações dianteira e traseira do feixe de mola115 N·m
Figura: Parafusos e porcas de fixação superior do amortecedor
SUSPENSÃO · SUSPENSÃO TRASEIRAParafusos e porcas de fixação superior do amortecedor27 N·m
Figura: Porca de fixação inferior do amortecedor
SUSPENSÃO · SUSPENSÃO TRASEIRAPorca de fixação inferior do amortecedor84 N·m
Figura: Porcas e os parafusos da algema
SUSPENSÃO · SUSPENSÃO TRASEIRAPorcas e os parafusos da algema115 N·m
Figura: Porcas e parafusos de fixação superiores
SUSPENSÃO · SUSPENSÃO TRASEIRAPorcas e parafusos de fixação superiores27 N·m
Figura: Suporte dianteiro
SUSPENSÃO · SUSPENSÃO TRASEIRASuporte dianteiro115 N·m
SUSPENSÃO · SUSPENSÃO TRASEIRASuporte do cabo do freio de estacionamento42 N·m
Figura: Árvore de transmissão
SUSPENSÃO · SUSPENSÃO TRASEIRAÁrvore de transmissão25 N·m
Figura: Acoplamento — flange
DIREÇÃOAcoplamento — flange35 N·m
Figura: Bomba de direção hidráulica junto à caixa de engrenagens
DIREÇÃOBomba de direção hidráulica junto à caixa de engrenagens20 N·m2.8 DTI
Figura: Braço “Pitman”
DIREÇÃOBraço “Pitman”250 N·m
Figura: Caixa de direção
DIREÇÃOCaixa de direção75 N·m
Figura: Coluna de direção no painel dash
DIREÇÃOColuna de direção no painel dash30 N·m
Figura: Conector elétrico do chicote da coluna de direção
DIREÇÃOConector elétrico do chicote da coluna de direção6 N·m
Figura: Contraporca do bujão de ajuste
DIREÇÃOContraporca do bujão de ajuste109 N·m
Figura: Contraporca do eixo “Pitman”
DIREÇÃOContraporca do eixo “Pitman”49 N·m
Figura: Eixo intermediário superior da coluna de direção
DIREÇÃOEixo intermediário superior da coluna de direção35 N·m
DIREÇÃOJunta ao eixo de entrada do mecanismo da direção35 N·m
DIREÇÃOMangueira da bomba de direção hidráulica à caixa de direção junto à bomba de direção hidráulica27 N·m2.8 DTI

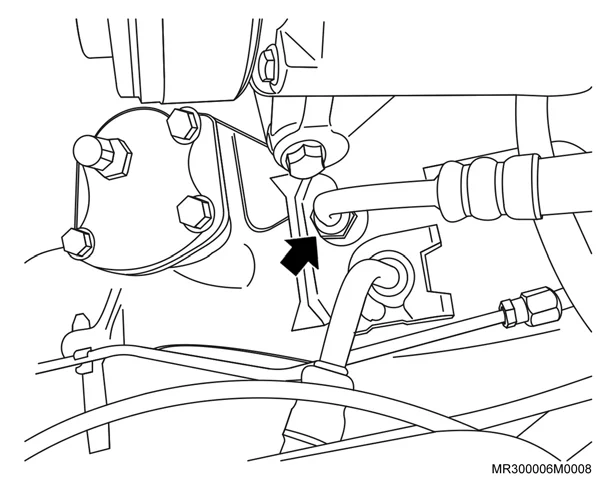

Figura: Mangueira de entrada
DIREÇÃOMangueira de entrada25 N·m2.8 DTI
Figura: Mangueiras de pressão e retorno
DIREÇÃOMangueiras de pressão e retorno25 N·m

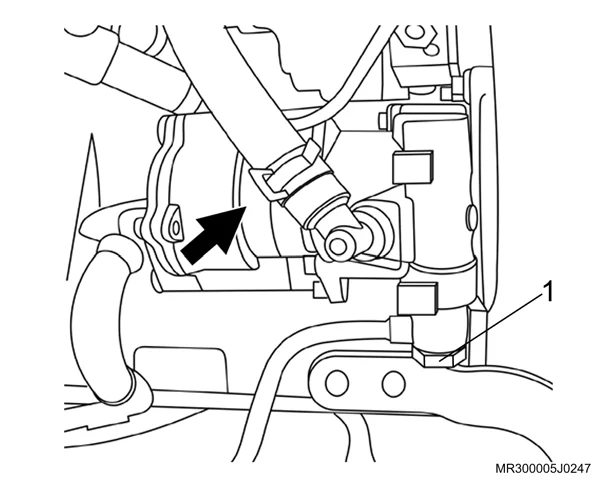

Figura: Parafuso oco (1) da mangueira da bomba de direção hidráulica à caixa de direção junto à bomba de direção hidráulica
DIREÇÃOParafuso oco (1) da mangueira da bomba de direção hidráulica à caixa de direção junto à bomba de direção hidráulica27 N·m2.8 DTI
Figura: Parafuso oco de lubrificação da bomba de direção hidráulica junto à caixa de engrenagens
DIREÇÃOParafuso oco de lubrificação da bomba de direção hidráulica junto à caixa de engrenagens20 N·m2.8 DTI
Figura: Porca retentora do volante
DIREÇÃOPorca retentora do volante30 N·m
Figura: Suporte do reservatório do fluido da direção hidráulica
DIREÇÃOSuporte do reservatório do fluido da direção hidráulica8 N·m
Figura: Tampa lateral
DIREÇÃOTampa lateral65 N·m
Figura: Terminal de direção interno
DIREÇÃOTerminal de direção interno56 N·m
Figura: Vedador do eixo intermediário no painel dash
DIREÇÃOVedador do eixo intermediário no painel dash3 N·m
Figura: Adaptador
FREIOSAdaptador8 N·m
FREIOSCilindro-mestre35 N·m
FREIOSConexão da mangueira na pinça40 N·m
FREIOSLinha hidráulica ao adaptador dos tubos13 N·m
Figura: Linhas hidráulicas
FREIOSLinhas hidráulicas16 N·m
Figura: Mangueira de freio
FREIOSMangueira de freio40 N·m
Figura: Mangueira traseira na válvula proporcionadora
FREIOSMangueira traseira na válvula proporcionadora13 N·m
Figura: Mangueira traseira no suporte
FREIOSMangueira traseira no suporte14 N·m
FREIOSMódulo EBCM5 N·m
Figura: Módulo do ABS
FREIOSMódulo do ABS5,2 N·m
FREIOSParafuso de conexão da linha principal14 N·m
Figura: Parafuso de fixação de regulagem do suporte
FREIOSParafuso de fixação de regulagem do suporte17 N·m
Figura: Parafuso e a porca de fixação do suporte da mangueira de freio
FREIOSParafuso e a porca de fixação do suporte da mangueira de freio23 N·m
Figura: Pedal do freio de estacionamento
FREIOSPedal do freio de estacionamento25 N·m
Figura: Pinça de freio dianteira
FREIOSPinça de freio dianteira50 N·m
FREIOSPinça de freio — cavalete110 N·m
FREIOSPresilha do chicote10 N·m
FREIOSPresilha do chicote do sensor de velocidade10 N·m
FREIOSPresilha do chicote do sensor de velocidade junto ao chassi12 N·m
Figura: Quatro parafusos de fixação do módulo EBCM
FREIOSQuatro parafusos de fixação do módulo EBCM5 N·m
Figura: Servofreio
FREIOSServofreio39 N·m
Figura: Suporte da unidade hidráulica do ABS
FREIOSSuporte da unidade hidráulica do ABS30 N·m
Figura: Suporte da válvula moduladora
FREIOSSuporte da válvula moduladora25 N·m
FREIOSSuporte do sensor de velocidade14 N·m
Figura: Tubo central do tubo da unidade do ABS
FREIOSTubo central do tubo da unidade do ABS14 N·m
Figura: Tubo central na mangueira de freio
FREIOSTubo central na mangueira de freio14 N·m
Figura: Tubo central na mangueira do freio traseiro
FREIOSTubo central na mangueira do freio traseiro14 N·m
Figura: Tubo central na válvula proporcionadora
FREIOSTubo central na válvula proporcionadora14 N·m
Figura: Tubo central à mangueira traseira
FREIOSTubo central à mangueira traseira14 N·m
Figura: Tubo da unidade hidráulica
FREIOSTubo da unidade hidráulica14 N·m
Figura: Tubo da unidade hidráulica ao tubo central
FREIOSTubo da unidade hidráulica ao tubo central14 N·m
Figura: Tubo da unidade hidráulica, na mangueira do freio
FREIOSTubo da unidade hidráulica, na mangueira do freio14 N·m
Figura: Tubo de freio na mangueira de freio
FREIOSTubo de freio na mangueira de freio13 N·m
Figura: Tubo de freio na unidade hidráulica
FREIOSTubo de freio na unidade hidráulica14 N·m
FREIOSTubo de freio no cilindro de roda14 N·m
FREIOSTubo de freio no cilindro mestre14 N·m
Figura: Tubo de freio posterior do cilindro mestre
FREIOSTubo de freio posterior do cilindro mestre14 N·m
Figura: Tubo do lado da roda
FREIOSTubo do lado da roda14 N·m
Figura: Tubo junto a conexão dos tubos
FREIOSTubo junto a conexão dos tubos14 N·m
Figura: Tubo na unidade hidráulica
FREIOSTubo na unidade hidráulica14 N·m
Figura: Tubos das rodas traseiras
FREIOSTubos das rodas traseiras14 N·m
Figura: Tubulação da válvula do adaptador do módulo hidráulico do ABS
FREIOSTubulação da válvula do adaptador do módulo hidráulico do ABS16 N·m
FREIOSVálvula BPMV9 N·m
Figura: Válvula combinada
FREIOSVálvula combinada8 N·m
Figura: Válvula de sangria
FREIOSVálvula de sangria6 N·m
Figura: Válvula proporcionadora
FREIOSVálvula proporcionadora25 N·m
Figura: Porcas
RODASPorcas110 N·m
Figura: Braçadeira de aquecimento junto à cabina
AR CONDICIONADOBraçadeira de aquecimento junto à cabina8,5 N·m
Figura: Braçadeira do acumulador ao evaporador
AR CONDICIONADOBraçadeira do acumulador ao evaporador2 N·m
Figura: Braçadeira do tubo do evaporador ao acumulador
AR CONDICIONADOBraçadeira do tubo do evaporador ao acumulador2 N·m

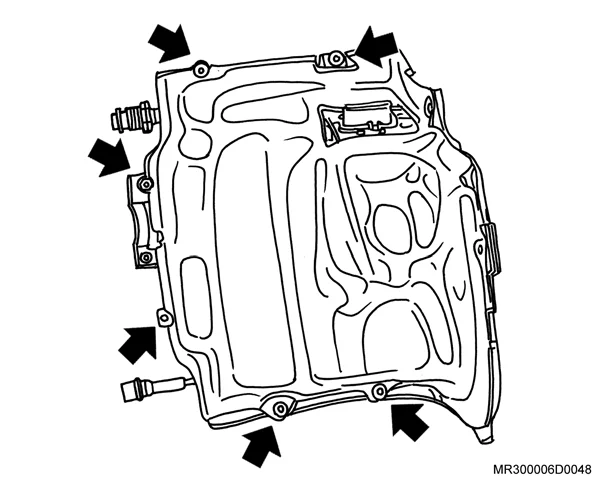

Figura: Carcaça do evaporador do condicionador de ar
AR CONDICIONADOCarcaça do evaporador do condicionador de ar4,5 N·m2.8 DTI

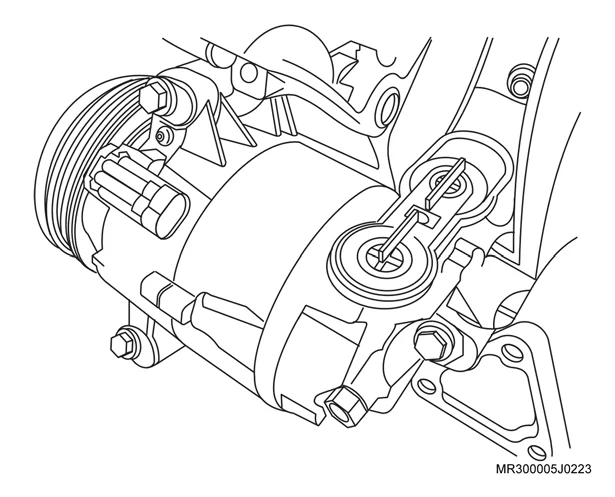

Figura: Compressor do A/C — fixação principal
AR CONDICIONADOCompressor do A/C — fixação principal35 N·m2.8 DTI
Figura: Compressor do A/C — suporte
AR CONDICIONADOCompressor do A/C — suporte20 N·m2.8 DTI

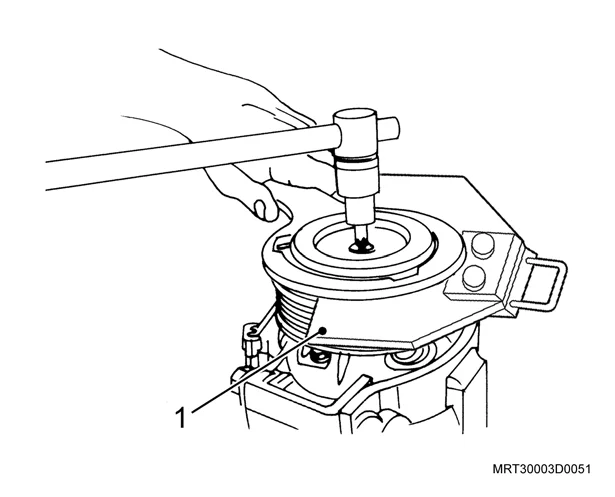

Figura: Embreagem — cilindro escravo
AR CONDICIONADOEmbreagem — cilindro escravo10 N·m2.8 DTI

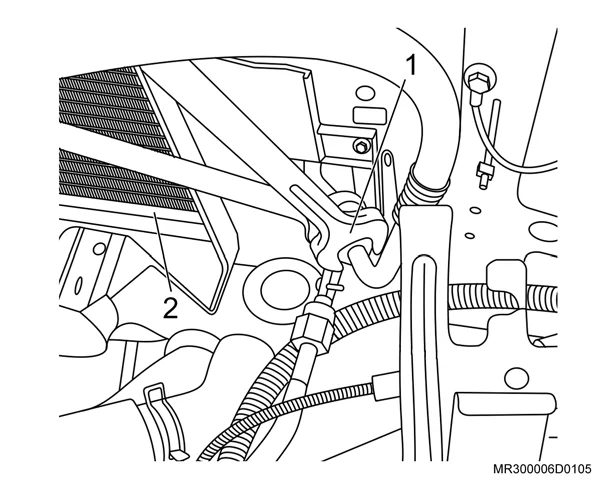

Figura: Mangueira do compressor ao condensador
AR CONDICIONADOMangueira do compressor ao condensador27 N·m2.8 DTI

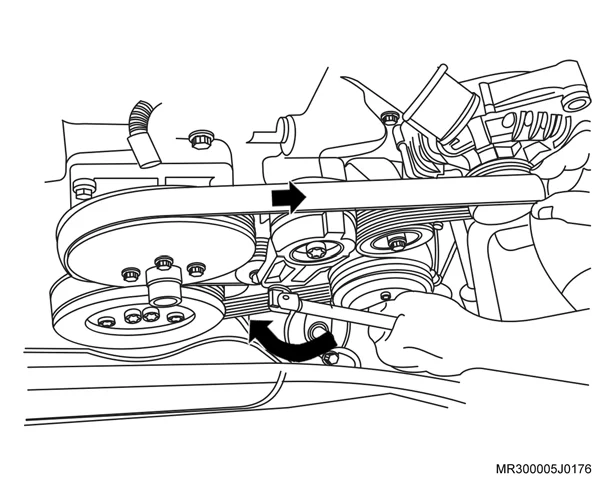

Figura: Mangueiras de entrada e saída do compressor do condicionador de ar
AR CONDICIONADOMangueiras de entrada e saída do compressor do condicionador de ar35 N·m2.8 DTI
Figura: Suporte do compressor do condicionador do A/C
AR CONDICIONADOSuporte do compressor do condicionador do A/C32,5 N·m2.8 DTI
Figura: Tubo de gás do compressor ao acumulador
AR CONDICIONADOTubo de gás do compressor ao acumulador31 N·m
Figura: Tubo do evaporador ao acumulador
AR CONDICIONADOTubo do evaporador ao acumulador31 N·m
Figura: Alto-falante dianteiro
ELÉTRICAAlto-falante dianteiro3 N·m
Figura: Alto-falante traseiro
ELÉTRICAAlto-falante traseiro1,9 N·m
Figura: Alto-falante do lado esquerdo
ELÉTRICAAlto-falante do lado esquerdo1,9 N·m
Figura: Antena
ELÉTRICAAntena2,8 N·m
ELÉTRICAAtuador da fechadura na tampa traseira4,5 N·m

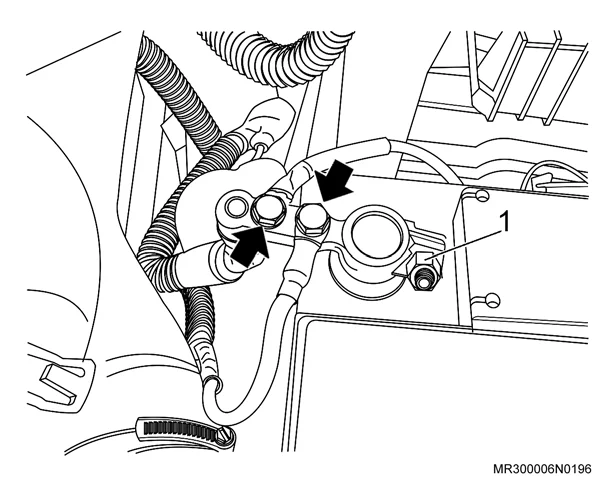

Figura: Borne positivo da bateria
ELÉTRICABorne positivo da bateria6 N·m2.8 DTI

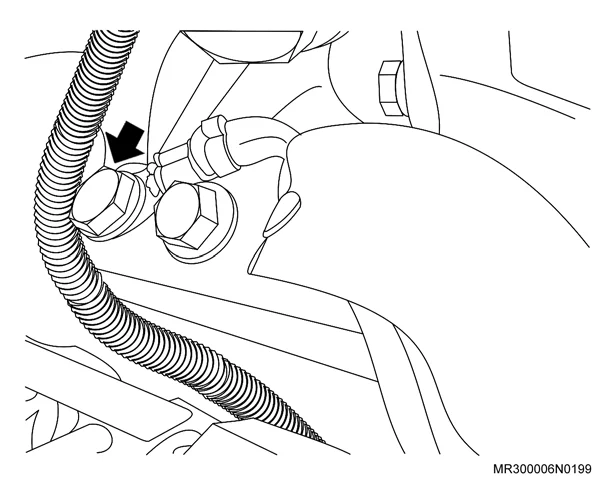

Figura: Braçadeira de fixação do chicote no bloco do motor
ELÉTRICABraçadeira de fixação do chicote no bloco do motor10 N·m2.8 DTI
Figura: Braço do limpador dianteiro
ELÉTRICABraço do limpador dianteiro11 N·m
Figura: Braço do limpador traseiro
ELÉTRICABraço do limpador traseiro7,5 N·m
Figura: Cabo massa
ELÉTRICACabo massa8 N·m
ELÉTRICACabo massa do chicote do conjunto da bomba de combustível3 N·m
Figura: Cabo massa do chicote elétrico
ELÉTRICACabo massa do chicote elétrico2 N·m
ELÉTRICACabo massa do chicote traseiro — fixação17 N·m
Figura: Cabo massa do chicote traseiro — conector
ELÉTRICACabo massa do chicote traseiro — conector1,9 N·m
ELÉTRICACabo massa do medidor de combustível3 N·m
Figura: Cabo massa no bloco do motor
ELÉTRICACabo massa no bloco do motor10 N·m2.8 DTI
ELÉTRICACabo massa no pára-lama9 N·m
Figura: Cabo negativo na bateria
ELÉTRICACabo negativo na bateria6 N·m2.8 DTI
Figura: Cabo positivo da caixa de fusíveis no terminal da bateria
ELÉTRICACabo positivo da caixa de fusíveis no terminal da bateria5,5 N·m
Figura: Cabo positivo e o cabo negativo
ELÉTRICACabo positivo e o cabo negativo6 N·m

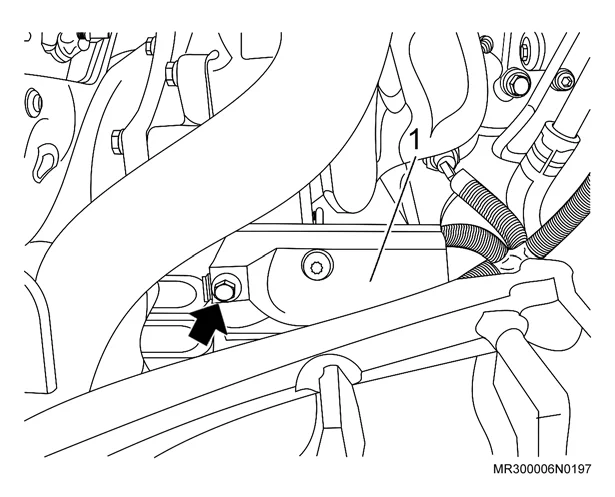

Figura: Cabo positivo no terminal do motor de partida
ELÉTRICACabo positivo no terminal do motor de partida10 N·m2.8 DTI
Figura: Cabos do alternador e da caixa de fusíveis
ELÉTRICACabos do alternador e da caixa de fusíveis5,5 N·m2.8 DTI
ELÉTRICACabos massa6,5 N·m
Figura: Caixa de fusível
ELÉTRICACaixa de fusível3,5 N·m
Figura: Caixa de relés do painel
ELÉTRICACaixa de relés do painel1,9 N·m
ELÉTRICACanaleta dianteira do vidro da porta10 N·m
Figura: Canaleta traseira do vidro da porta
ELÉTRICACanaleta traseira do vidro da porta10 N·m
ELÉTRICACarcaça da luz do teto1,2 N·m

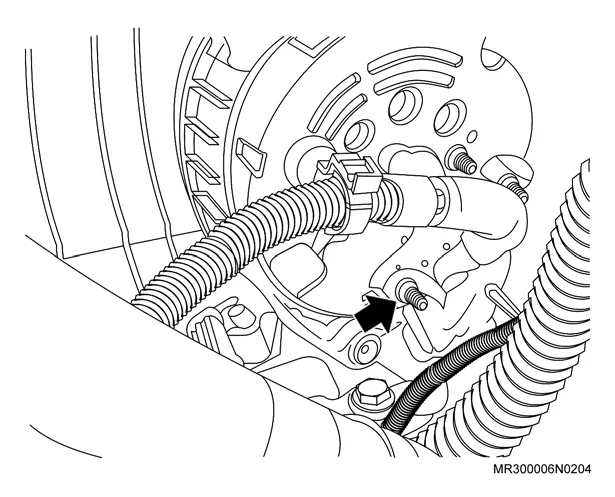

Figura: Chicote do alternador
ELÉTRICAChicote do alternador8,5 N·m2.8 DTI
Figura: Comutador de ignição
ELÉTRICAComutador de ignição3 N·m
Figura: Conector do chicote do painel — fixação
ELÉTRICAConector do chicote do painel — fixação6 N·m
Figura: Conector do chicote na coluna
ELÉTRICAConector do chicote na coluna1,9 N·m
ELÉTRICAConector “B”3 N·m
Figura: Conjunto da fechadura/atuador
ELÉTRICAConjunto da fechadura/atuador9 N·m
Figura: Conjunto farol/lanterna
ELÉTRICAConjunto farol/lanterna5,7 N·m
Figura: Defletor de calor do motor de partida
ELÉTRICADefletor de calor do motor de partida10 N·m2.8 DTI
Figura: Duto de ar no painel
ELÉTRICADuto de ar no painel1,9 N·m
ELÉTRICAEspaçador6,7 N·m
Figura: Interruptor da lanterna do compartimento traseiro
ELÉTRICAInterruptor da lanterna do compartimento traseiro2 N·m
Figura: Interruptor da luz de cortesia
ELÉTRICAInterruptor da luz de cortesia2 N·m
Figura: Interruptor da luz de ré na carcaça da transmissão
ELÉTRICAInterruptor da luz de ré na carcaça da transmissão17 N·m
Figura: Interruptor de multifunções
ELÉTRICAInterruptor de multifunções6 N·m
Figura: Interruptor do pedal de freio de estacionamento
ELÉTRICAInterruptor do pedal de freio de estacionamento5 N·m
Figura: Interruptor dos faróis
ELÉTRICAInterruptor dos faróis3 N·m
Figura: Lanterna
ELÉTRICALanterna1,9 N·m
ELÉTRICALanterna elevada1,4 N·m
Figura: Lente da lanterna elevada do freio
ELÉTRICALente da lanterna elevada do freio2,5 N·m
Figura: Mancal de acionamento do limpador do pára-brisa
ELÉTRICAMancal de acionamento do limpador do pára-brisa5 N·m
Figura: Maçaneta externa
ELÉTRICAMaçaneta externa4 N·m
Figura: Moldura da caixa do porta-luvas
ELÉTRICAMoldura da caixa do porta-luvas3 N·m
Figura: Motor do limpador do pára-brisa
ELÉTRICAMotor do limpador do pára-brisa6,5 N·m
ELÉTRICAMotor do limpador traseiro5,7 N·m
Figura: Módulo do alarme
ELÉTRICAMódulo do alarme3 N·m
ELÉTRICAParafusos fixação do conjunto da luz do teto1,2 N·m
Figura: Reservatório do lavador dos vidros
ELÉTRICAReservatório do lavador dos vidros3,5 N·m
Figura: Retentor da bateria
ELÉTRICARetentor da bateria19 N·m
ELÉTRICASoquete da luz do teto1,2 N·m
Figura: Suporte da bateria
ELÉTRICASuporte da bateria25 N·m
Figura: Suporte da buzina
ELÉTRICASuporte da buzina17 N·m
Figura: Suporte direito do chicote do painel
ELÉTRICASuporte direito do chicote do painel1,9 N·m
Figura: Suporte do chicote
ELÉTRICASuporte do chicote8 N·m
Figura: Suporte do cinto de segurança
ELÉTRICASuporte do cinto de segurança70 N·m
Figura: Suporte esquerdo do chicote do painel
ELÉTRICASuporte esquerdo do chicote do painel1,9 N·m
Figura: Suportes do chicote transversal
ELÉTRICASuportes do chicote transversal4,5 N·m
Figura: Tela do alto-falante do lado esquerdo
ELÉTRICATela do alto-falante do lado esquerdo1,9 N·m
Figura: Alternador ao suporte
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORAlternador ao suporte40 N·m2.8 DTI

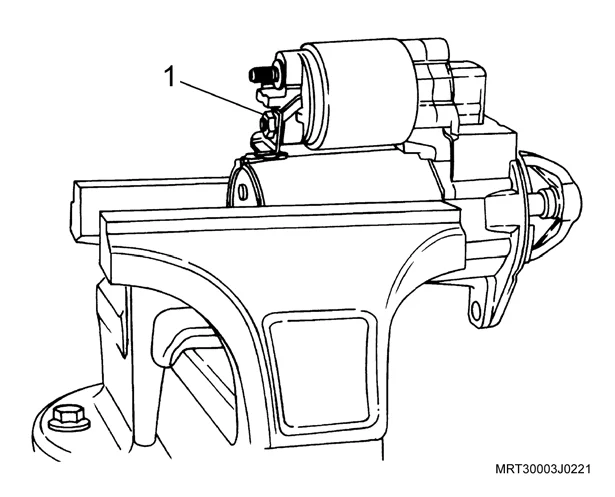

Figura: Cabo da bobina de campo do solenóide do motor de partida
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORCabo da bobina de campo do solenóide do motor de partida8,5 N·m2.8 DTI
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORCabo positivo10 N·m2.8 DTI

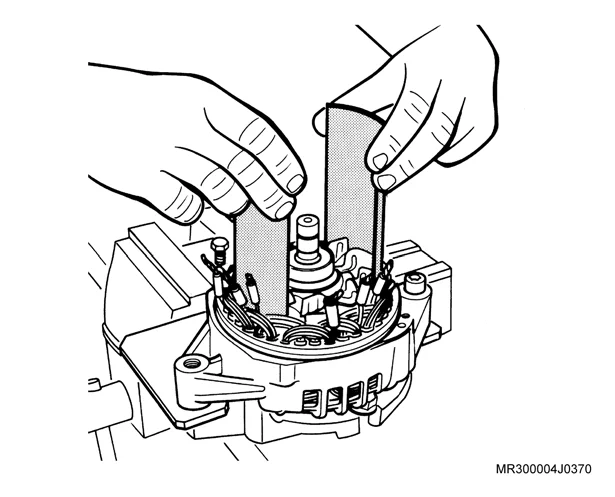

Figura: Estator
ELÉTRICA · SISTEMA ELÉTRICO DO MOTOREstator6 N·m2.8 DTI
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORInterruptor magnético ao suporte dianteiro7,5 N·m2.8 DTI
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORMotor de partida à carcaça das engrenagens40 N·m2.8 DTI
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORParafuso passador do porta-escovas ao suporte dianteiro10 N·m2.8 DTI

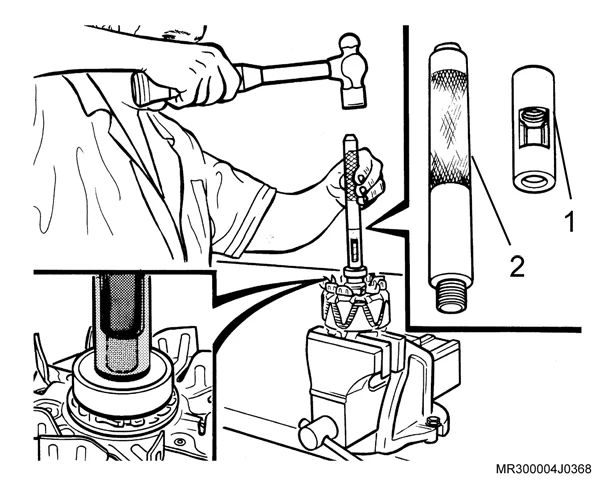

Figura: Placa de retenção do rolamento do alternador
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORPlaca de retenção do rolamento do alternador4 N·m2.8 DTI
Figura: Polia da correia no suporte do alternador
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORPolia da correia no suporte do alternador40 N·m2.8 DTI

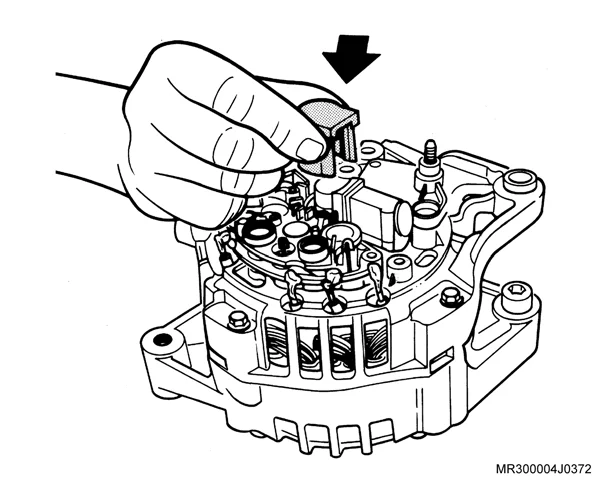

Figura: Polia do alternador
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORPolia do alternador76 N·m2.8 DTI
Figura: Porta-escovas do alternador
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORPorta-escovas do alternador3,7 N·m2.8 DTI
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORPorta-escovas do motor de partida3,5 N·m2.8 DTI
Figura: Solenóide
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORSolenóide5 N·m2.8 DTI

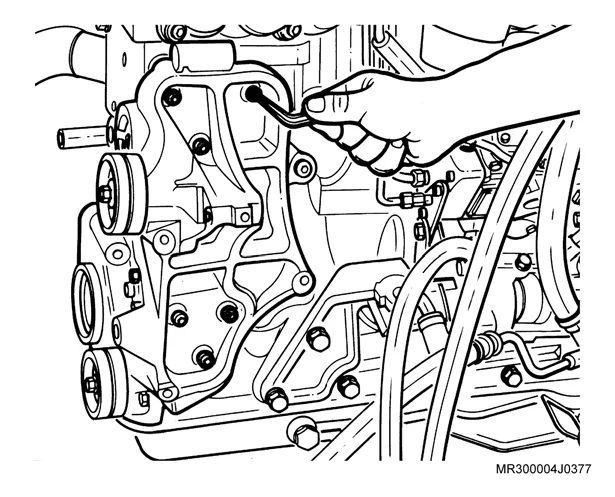

Figura: Suporte do alternador
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORSuporte do alternador32,5 N·m2.8 DTI
Figura: Tampa de proteção traseira do alternador
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORTampa de proteção traseira do alternador5 N·m2.8 DTI
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORTerminais do chicote às velas de aquecimento1,5 N·m2.8 DTI
Figura: Terminais dos cabos do chicote elétrico do alternador
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORTerminais dos cabos do chicote elétrico do alternador8,5 N·m2.8 DTI
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORTubo de escapamento intermediário22,5 N·m2.8 DTI
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORVelas de pré-aquecimento de partida a frio17 N·m2.8 DTI
Figura: Alojamento do gancho e/ou cabide do teto
CARROCERIAAlojamento do gancho e/ou cabide do teto1,9 N·m
Figura: Alças do teto dianteiras e traseiras
CARROCERIAAlças do teto dianteiras e traseiras1,5 N·m
Figura: Assento
CARROCERIAAssento25 N·m
Figura: Bancos
CARROCERIABancos45 N·m
Figura: Barra de ornamentação
CARROCERIABarra de ornamentação25 N·m
Figura: Barra de ornamentação da cabine
CARROCERIABarra de ornamentação da cabine30 N·m
Figura: Barra de ornamentação, apertando primeiro os parafusos traseiros e em seguida os dianteiros
CARROCERIABarra de ornamentação, apertando primeiro os parafusos traseiros e em seguida os dianteiros25 N·m
Figura: Barra longitudinal ao teto
CARROCERIABarra longitudinal ao teto3 N·m
CARROCERIABarras longitudinais3,8 N·m
Figura: Bocal de abastecimento
CARROCERIABocal de abastecimento1,9 N·m
Figura: Cabo massa do motor no painel dash
CARROCERIACabo massa do motor no painel dash8 N·m
CARROCERIACaçamba67,5 N·m
Figura: Cinto abdominal ao assoalho
CARROCERIACinto abdominal ao assoalho80 N·m
Figura: Cinto de segurança na coluna “C”
CARROCERIACinto de segurança na coluna “C”90 N·m
Figura: Cinto de segurança, inferior traseiro
CARROCERIACinto de segurança, inferior traseiro70 N·m
Figura: Cobertura central inferior do painel de instrumentos
CARROCERIACobertura central inferior do painel de instrumentos1,9 N·m
Figura: Cobertura de acabamento da coluna “C” do lado esquerdo
CARROCERIACobertura de acabamento da coluna “C” do lado esquerdo1,9 N·m
Figura: Cobertura de acabamento das porcas do banco dianteiro
CARROCERIACobertura de acabamento das porcas do banco dianteiro1,4 N·m
CARROCERIACobertura de acabamento lateral do pára-choque10 N·m
Figura: Cobertura do pára-choque na viga do pára-choque
CARROCERIACobertura do pára-choque na viga do pára-choque20 N·m
Figura: Cobertura inferior da coluna
CARROCERIACobertura inferior da coluna6 N·m
Figura: Cobertura lateral do pára-choque
CARROCERIACobertura lateral do pára-choque1,9 N·m
Figura: Cobertura superior da coluna de direção
CARROCERIACobertura superior da coluna de direção1,4 N·m
Figura: Coifa da alavanca de mudanças
CARROCERIACoifa da alavanca de mudanças2 N·m
Figura: Coluna de direção
CARROCERIAColuna de direção30 N·m
Figura: Conector da coluna de direção
CARROCERIAConector da coluna de direção6 N·m
Figura: Conector de diagnóstico
CARROCERIAConector de diagnóstico1,9 N·m
Figura: Conector do chicote do painel — trava
CARROCERIAConector do chicote do painel — trava1,9 N·m
Figura: Conjunto do trilho no banco
CARROCERIAConjunto do trilho no banco45 N·m
Figura: Conjunto retrator
CARROCERIAConjunto retrator70 N·m
Figura: Console central
CARROCERIAConsole central1,9 N·m
Figura: Defletor de água central
CARROCERIADefletor de água central1,8 N·m
Figura: Defletor de água do lado direito
CARROCERIADefletor de água do lado direito1,8 N·m
Figura: Defletor de água do lado esquerdo
CARROCERIADefletor de água do lado esquerdo1,8 N·m
Figura: Descansa-braço
CARROCERIADescansa-braço1,9 N·m
Figura: Difusor de ar
CARROCERIADifusor de ar3 N·m
Figura: Difusor inferior
CARROCERIADifusor inferior9 N·m
Figura: Dobradiça do capô
CARROCERIADobradiça do capô32 N·m
CARROCERIADobradiça esquerda e direita na carroçaria27 N·m
CARROCERIADobradiça esquerda e direita na tampa da caçamba27 N·m
Figura: Engate fixo do cinto
CARROCERIAEngate fixo do cinto70 N·m
Figura: Engate fixo do cinto ou fechos
CARROCERIAEngate fixo do cinto ou fechos70 N·m
Figura: Entrada de ar do capô
CARROCERIAEntrada de ar do capô3 N·m
CARROCERIAEstrutura do encosto ao banco25 N·m
CARROCERIAFechadura da porta traseira10 N·m
Figura: Fivela dupla dos engates fixos ao assoalho
CARROCERIAFivela dupla dos engates fixos ao assoalho80 N·m
Figura: Fivela inferior do cinto de segurança
CARROCERIAFivela inferior do cinto de segurança90 N·m
Figura: Fivela superior do cinto de segurança
CARROCERIAFivela superior do cinto de segurança90 N·m
Figura: Grade de entrada de ar
CARROCERIAGrade de entrada de ar1,5 N·m
Figura: Grade do radiador
CARROCERIAGrade do radiador3 N·m
Figura: Haste do encosto do banco traseiro
CARROCERIAHaste do encosto do banco traseiro65 N·m
Figura: Interruptor das luzes
CARROCERIAInterruptor das luzes1,9 N·m
Figura: Interruptores das portas
CARROCERIAInterruptores das portas2 N·m
CARROCERIAIsolador de som1,9 N·m
CARROCERIAIsolador de som central1,9 N·m
Figura: Lanterna de neblina
CARROCERIALanterna de neblina8 N·m
Figura: Levantador da roda
CARROCERIALevantador da roda10 N·m
CARROCERIALuz do teto1,9 N·m
Figura: Maçaneta da tampa traseira
CARROCERIAMaçaneta da tampa traseira3,8 N·m
CARROCERIAMaçaneta externa dianteira4 N·m
Figura: Maçaneta externa traseira
CARROCERIAMaçaneta externa traseira4 N·m
CARROCERIAMecanismo do retrator do cinto70 N·m
CARROCERIAMoldura da maçaneta interna5 N·m
Figura: Moldura da tampa da caçamba
CARROCERIAMoldura da tampa da caçamba3 N·m
Figura: Moldura do painel de instrumentos
CARROCERIAMoldura do painel de instrumentos1,9 N·m

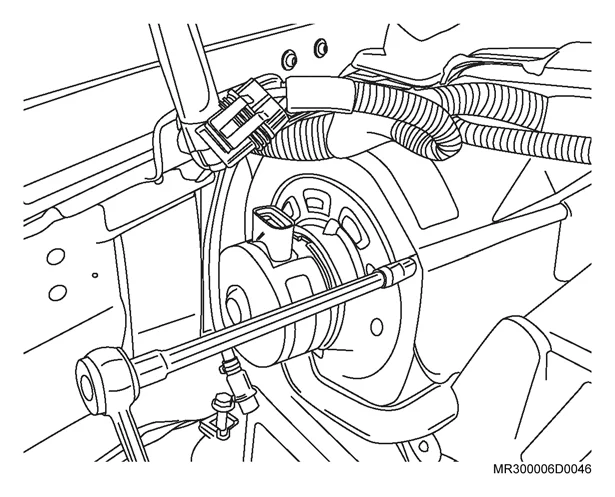

Figura: Motor do ventilador
CARROCERIAMotor do ventilador4,5 N·m2.8 DTI
Figura: Módulo SDM
CARROCERIAMódulo SDM12 N·m
Figura: Módulo da almofada do air bag
CARROCERIAMódulo da almofada do air bag8 N·m
Figura: Módulo do Air Bag
CARROCERIAMódulo do Air Bag7 N·m
Figura: Módulo dos vidros e travas elétricas
CARROCERIAMódulo dos vidros e travas elétricas1,9 N·m
CARROCERIAPainel de acabamento1,9 N·m
CARROCERIAPainel de acabamento da porta4 N·m
Figura: Painel de instrumentos
CARROCERIAPainel de instrumentos1,9 N·m
CARROCERIAPainel interno da moldura da maçaneta4 N·m
Figura: Painel isolante direito
CARROCERIAPainel isolante direito1,9 N·m
Figura: Painel isolante inferior do lado esquerdo
CARROCERIAPainel isolante inferior do lado esquerdo1,9 N·m
CARROCERIAPainel próximo ao painel de instrumentos1,9 N·m
CARROCERIAParafuso de fixação inferior do braço da cobertura de acabamento do pára-choque10 N·m
CARROCERIAParafuso de fixação inferior do cinto ao assoalho70 N·m
Figura: Parafuso de fixação superior do cinto de segurança da coluna “B”
CARROCERIAParafuso de fixação superior do cinto de segurança da coluna “B”90 N·m
CARROCERIAParafuso de fixação superior do cinto à coluna “B”70 N·m
Figura: Parafuso de fixação superior do pára-choque
CARROCERIAParafuso de fixação superior do pára-choque90 N·m
Figura: Parafuso e porca de fixação do rolete
CARROCERIAParafuso e porca de fixação do rolete35 N·m
CARROCERIAParafusos de fixação inferior do enchimento da coluna1,9 N·m
Figura: Parafusos de fixação inferior do pára-choque dianteiro
CARROCERIAParafusos de fixação inferior do pára-choque dianteiro4 N·m
Figura: Parafusos de fixação inferior e superior do cinto de segurança
CARROCERIAParafusos de fixação inferior e superior do cinto de segurança70 N·m
Figura: Parafusos de fixação inferiores da cobertura do pára-choque
CARROCERIAParafusos de fixação inferiores da cobertura do pára-choque4 N·m
Figura: Parafusos de fixação inferiores do painel
CARROCERIAParafusos de fixação inferiores do painel7,5 N·m
Figura: Moldura inferior do painel — parafuso de fixação
CARROCERIAMoldura inferior do painel — parafuso de fixação9 N·m
Figura: Moldura inferior do painel — parafuso de acabamento
CARROCERIAMoldura inferior do painel — parafuso de acabamento1,9 N·m
CARROCERIAParafusos de fixação superior do painel dianteiro da cobertura1,9 N·m
Figura: Parafusos de fixação superior do pára-choque dianteiro
CARROCERIAParafusos de fixação superior do pára-choque dianteiro4 N·m
Figura: Parafusos de fixação superiores da cobertura do pára-choque
CARROCERIAParafusos de fixação superiores da cobertura do pára-choque4 N·m
Figura: Parafusos de fixação superiores do painel
CARROCERIAParafusos de fixação superiores do painel1,9 N·m
Figura: Parafusos e porcas M10 do estribo
CARROCERIAParafusos e porcas M10 do estribo47 N·m
Figura: Parafusos e porcas M10 do fixador duplo do suporte traseiro (LE)
CARROCERIAParafusos e porcas M10 do fixador duplo do suporte traseiro (LE)35 N·m
Figura: Suporte do estribo — porca M10 (47 N·m)
CARROCERIASuporte do estribo — porca M10 (47 N·m)47 N·m
Figura: Suporte do estribo — porca M10 (45 N·m)
CARROCERIASuporte do estribo — porca M10 (45 N·m)45 N·m
Figura: Parafusos e porcas M10 do suporte do estribo (16 posições)
CARROCERIAParafusos e porcas M10 do suporte do estribo (16 posições)55 N·m
Figura: Parafusos e porcas M10 do suporte traseiro LD
CARROCERIAParafusos e porcas M10 do suporte traseiro LD20 N·m
Figura: Placa com tirante na tampa da caçamba
CARROCERIAPlaca com tirante na tampa da caçamba27 N·m
Figura: Fixador do suporte dianteiro — porca M16 (59 N·m)
CARROCERIAFixador do suporte dianteiro — porca M16 (59 N·m)59 N·m
Figura: Fixador do suporte dianteiro — porca M16 (60 N·m)
CARROCERIAFixador do suporte dianteiro — porca M16 (60 N·m)60 N·m
Figura: Fixadores dos suportes dianteiros — porca M16 (59 N·m)
CARROCERIAFixadores dos suportes dianteiros — porca M16 (59 N·m)59 N·m
Figura: Fixadores dos suportes dianteiros — porca M16 (60 N·m)
CARROCERIAFixadores dos suportes dianteiros — porca M16 (60 N·m)60 N·m
Figura: Porca superior de fixação do parafuso lado direito do módulo da almofada do air bag
CARROCERIAPorca superior de fixação do parafuso lado direito do módulo da almofada do air bag8 N·m
Figura: Porca superior de fixação do parafuso lado esquerdo do módulo da almofada do air bag
CARROCERIAPorca superior de fixação do parafuso lado esquerdo do módulo da almofada do air bag8 N·m
Figura: Fixador duplo do suporte traseiro — porca M10 (47 N·m)
CARROCERIAFixador duplo do suporte traseiro — porca M10 (47 N·m)47 N·m
Figura: Fixador duplo do suporte traseiro — porca M10 (35 N·m)
CARROCERIAFixador duplo do suporte traseiro — porca M10 (35 N·m)35 N·m
Figura: Suportes traseiros — parafuso M10 (47 N·m)
CARROCERIASuportes traseiros — parafuso M10 (47 N·m)47 N·m
Figura: Suportes traseiros — parafuso M10 (20 N·m)
CARROCERIASuportes traseiros — parafuso M10 (20 N·m)20 N·m
Figura: Porcas de fixação inferior do pára-choque
CARROCERIAPorcas de fixação inferior do pára-choque90 N·m
Figura: Pára-sol em seu alojamento
CARROCERIAPára-sol em seu alojamento1,1 N·m
Figura: Pára-sóis do teto
CARROCERIAPára-sóis do teto1,1 N·m

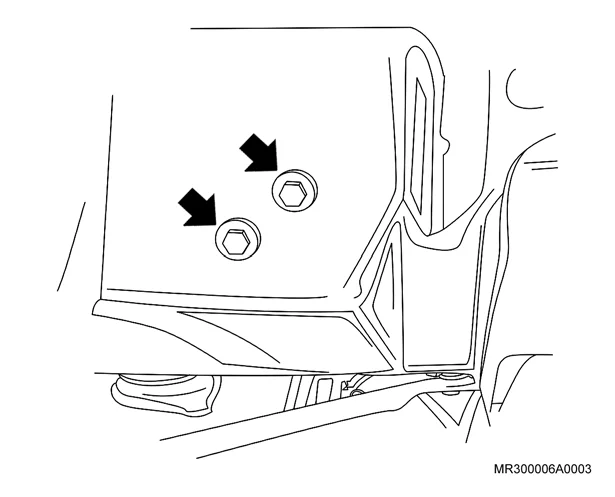

Figura: Reservatório de expansão
CARROCERIAReservatório de expansão8 N·m2.8 DTI
CARROCERIAReservatório de vácuo8 N·m
Figura: Retrovisor externo
CARROCERIARetrovisor externo6 N·m
CARROCERIASuporte da lâmpada do compartimento do motor9 N·m
Figura: Suporte de cabide
CARROCERIASuporte de cabide1,9 N·m
Figura: Suporte do bagageiro
CARROCERIASuporte do bagageiro3,8 N·m
CARROCERIASuporte do banco traseiro ao assoalho65 N·m
CARROCERIASuporte do encosto ao assoalho65 N·m
Figura: Suporte do pára-choque
CARROCERIASuporte do pára-choque25 N·m
Figura: Suporte do pára-sol
CARROCERIASuporte do pára-sol1,1 N·m
CARROCERIASuporte inferior do cinto de segurança70 N·m
CARROCERIASuporte superior do cinto de segurança70 N·m
Figura: Travessa do bagageiro
CARROCERIATravessa do bagageiro1,4 N·m
Figura: Tubos de freio
CARROCERIATubos de freio29 N·m

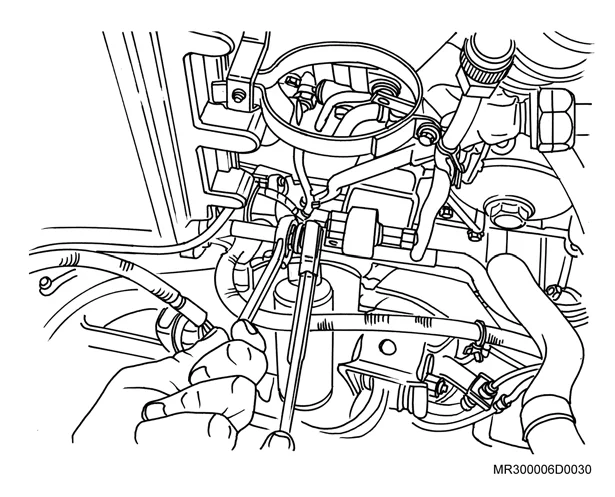

Figura: Conexão inferior do tubo do evaporador
OUTROSConexão inferior do tubo do evaporador31 N·m2.8 DTI
Figura: Conexão superior do tubo do evaporador
OUTROSConexão superior do tubo do evaporador31 N·m2.8 DTI
Figura: Engrenagem de distribuição da árvore de comando
OUTROSEngrenagem de distribuição da árvore de comando30 N·m+35°Uso único
Figura: Engrenagem intermediária
OUTROSEngrenagem intermediária56 N·m
Figura: Mancais superiores
OUTROSMancais superiores10 N·m+60°Uso único
Figura: Painel
OUTROSPainel2 N·m
Figura: Solenóide do painel dash
OUTROSSolenóide do painel dash2 N·m
Figura: Suporte (2) da válvula solenóide de controle de pressão do turbo
OUTROSSuporte (2) da válvula solenóide de controle de pressão do turbo5 N·m2.8 DTI
InícioSobrePrivacidadeApp Android

Os valores de torque são uma referência de consulta rápida. Em caso de dúvida, confira sempre o manual oficial do fabricante. Qual-O-Torque não é afiliado às montadoras citadas.

Baixe o app no celularConsulta offline na oficina · Google PlayInstalar
