Chevrolet · S10 2.4
2.2 / 2.4 8v · Gasolina/Flex · 1995–2011 · 647 peças

Tabela com os 647 torques de aperto do Chevrolet S10 2.4 (2.2 / 2.4 8v · Gasolina/Flex · 1995–2011). As peças estão organizadas por categoria(Motor, Carroceria, Transmissão…) e cada uma traz o valor de aperto em N·m, com conversão para kgf·m e lbf·ft, a bitola/rosca e a figura de localização. Use a busca ou o filtro acima para achar a peça rapidamente.

647 peças

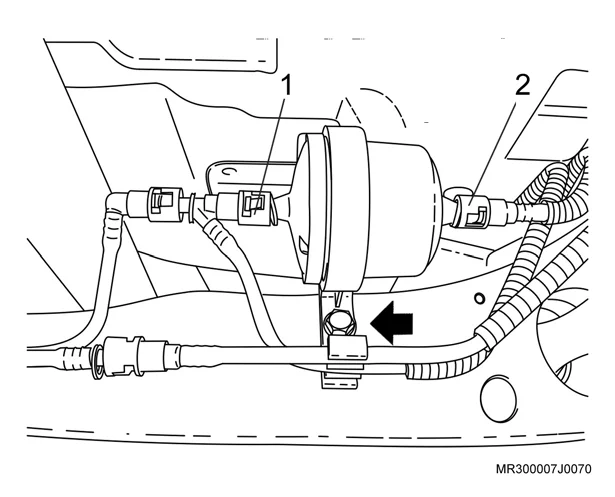

Figura: Braçadeira do filtro de combustível
MOTOR · ALIMENTAÇÃOBraçadeira do filtro de combustível11,5 N·mC24SE/X24XF/N24XF

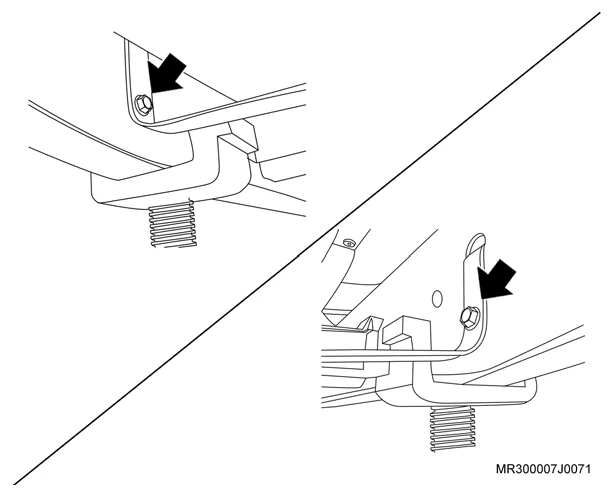

Figura: Cinta da árvore de transmissão
MOTOR · ALIMENTAÇÃOCinta da árvore de transmissão23 N·mX24XF/N24XF

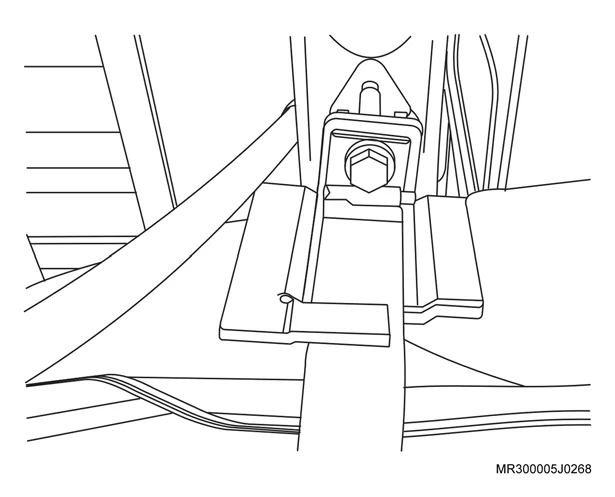

Figura: Cinta dianteira
MOTOR · ALIMENTAÇÃOCinta dianteira25 N·mX24XF/N24XF
Figura: Cinta traseira
MOTOR · ALIMENTAÇÃOCinta traseira20 N·mX24XF/N24XF

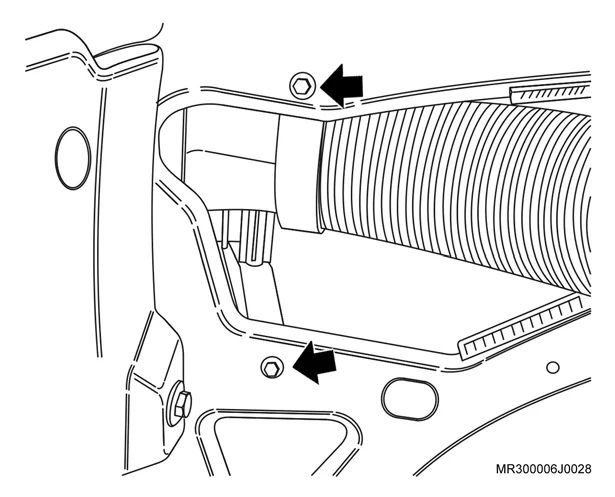

Figura: Duto de admissão de ar
MOTOR · ALIMENTAÇÃODuto de admissão de ar4 N·mC24SE/X24XF/N24XF

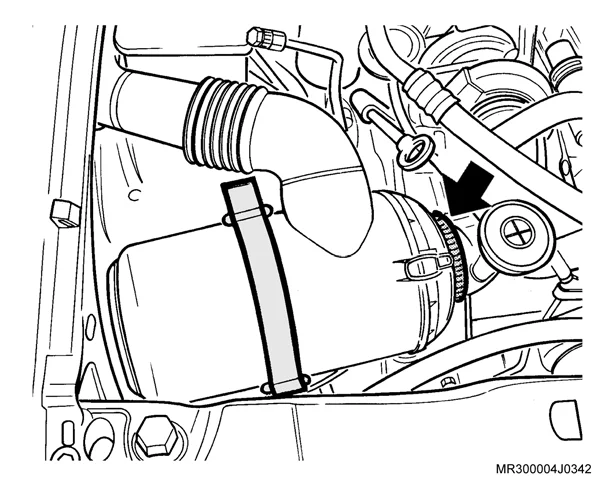

Figura: Mangueira do coletor de admissão
MOTOR · ALIMENTAÇÃOMangueira do coletor de admissão2,5 N·mC24SE/X24XF/N24XF

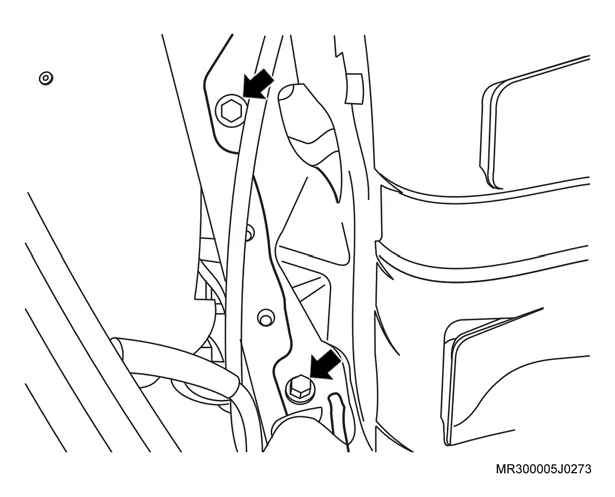

Figura: Parafusos externos de fixação do protetor do reservatório de combustível
MOTOR · ALIMENTAÇÃOParafusos externos de fixação do protetor do reservatório de combustível11 N·mC24SE

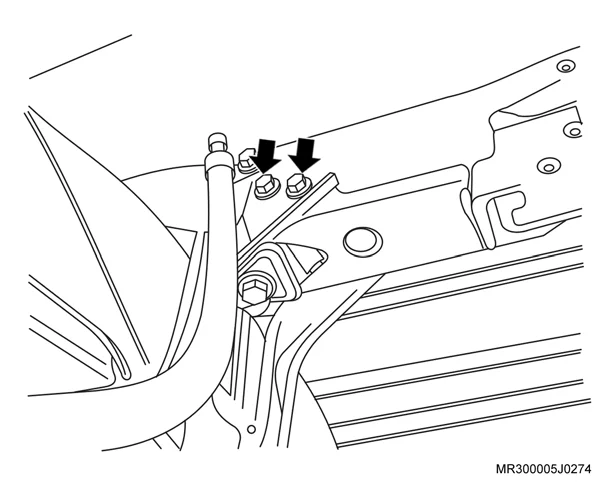

Figura: Parafusos internos de fixação do protetor do reservatório de combustível
MOTOR · ALIMENTAÇÃOParafusos internos de fixação do protetor do reservatório de combustível23 N·mC24SE

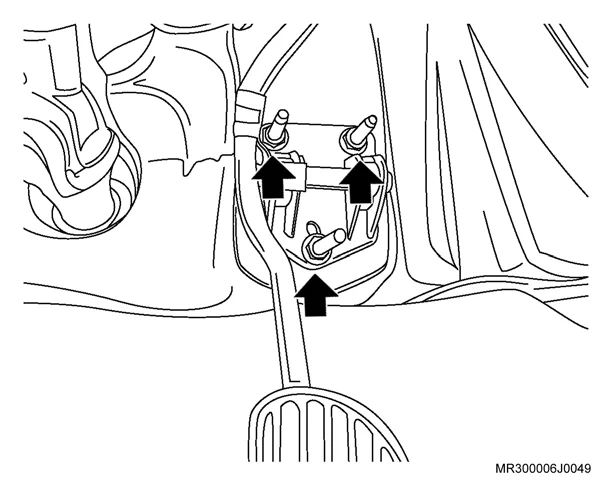

Figura: Pedal do acelerador
MOTOR · ALIMENTAÇÃOPedal do acelerador4 N·mC24SE/X24XF/N24XF
Figura: Protetor dianteiro do reservatório de combustível
MOTOR · ALIMENTAÇÃOProtetor dianteiro do reservatório de combustível17 N·mC24SE
Figura: Protetor do reservatório de combustível
MOTOR · ALIMENTAÇÃOProtetor do reservatório de combustível23 N·mX24XF/N24XF

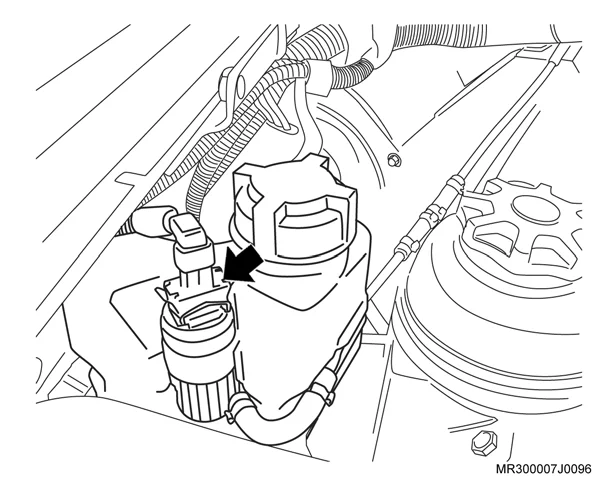

Figura: Reservatório de gasolina
MOTOR · ALIMENTAÇÃOReservatório de gasolina5 N·mX24XF/N24XF

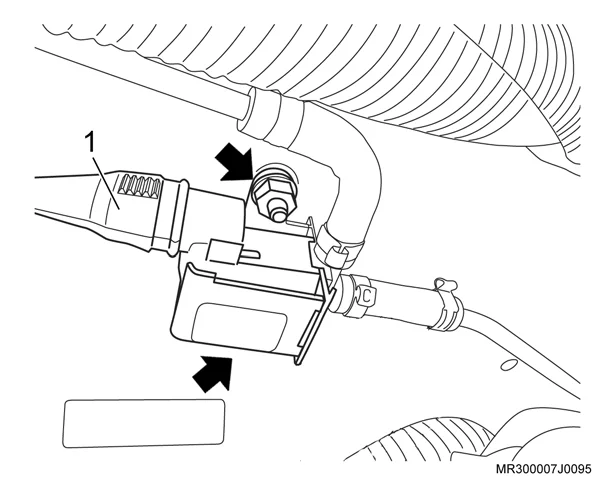

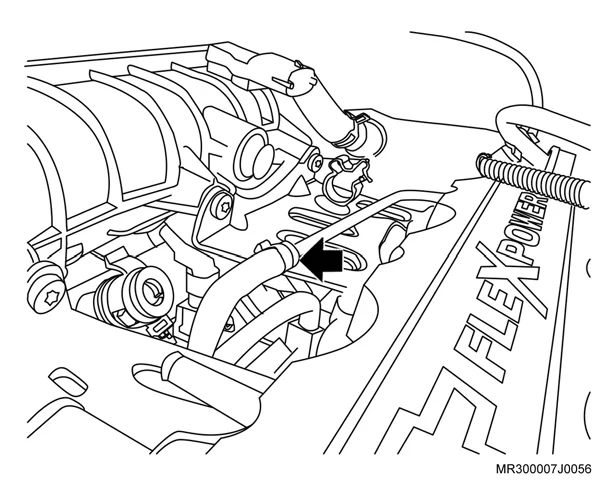

Figura: Solenóide ao painel dash
MOTOR · ALIMENTAÇÃOSolenóide ao painel dash2 N·mX24XF/N24XF

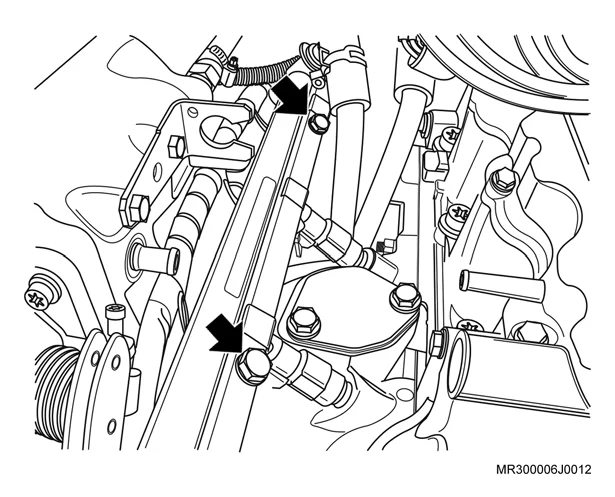

Figura: Tubo de distribuição (C24SE/X24XF)
MOTOR · ALIMENTAÇÃOTubo de distribuição (C24SE/X24XF)8 N·mC24SE/X24XF
MOTOR · ARREFECIMENTOBraçadeira de fixação na mangueira inferior do radiador4,5 N·mC24SE/X24XF/N24XF

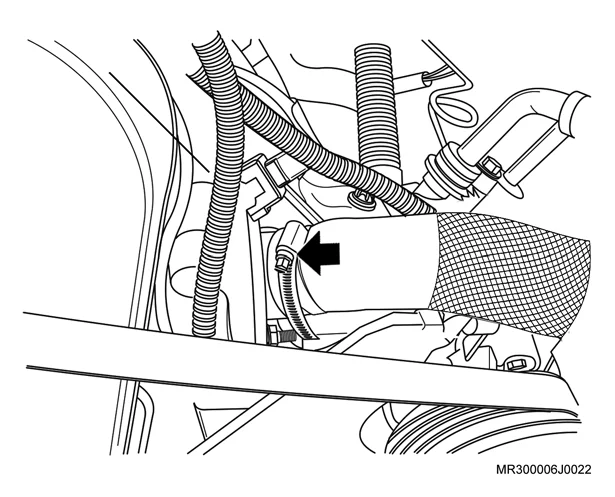

Figura: Carcaça da válvula termostática
MOTOR · ARREFECIMENTOCarcaça da válvula termostática15 N·mX24XF/N24XF

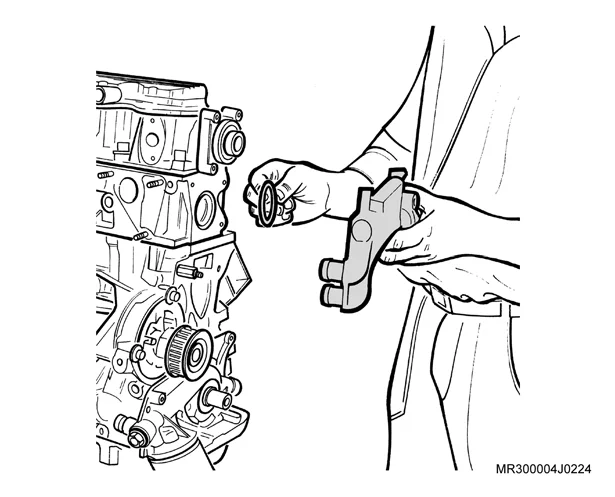

Figura: Câmara da válvula
MOTOR · ARREFECIMENTOCâmara da válvula15 N·mC24SE

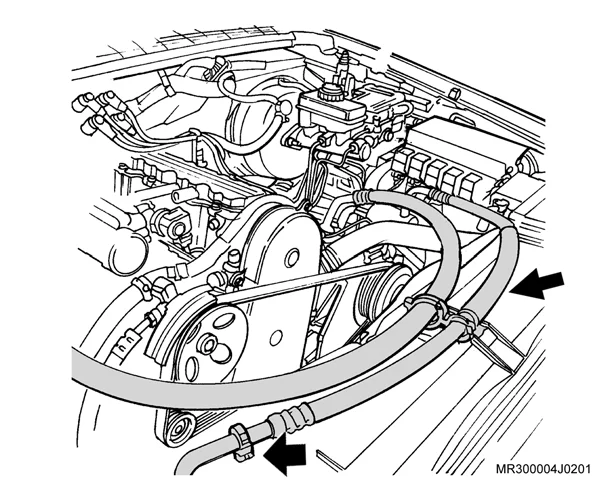

Figura: Defletor de ar do ventilador
MOTOR · ARREFECIMENTODefletor de ar do ventilador5 N·mC24SE/X24XF/N24XF

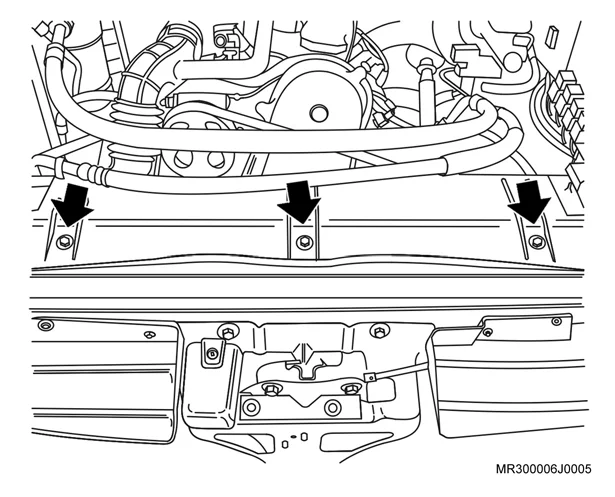

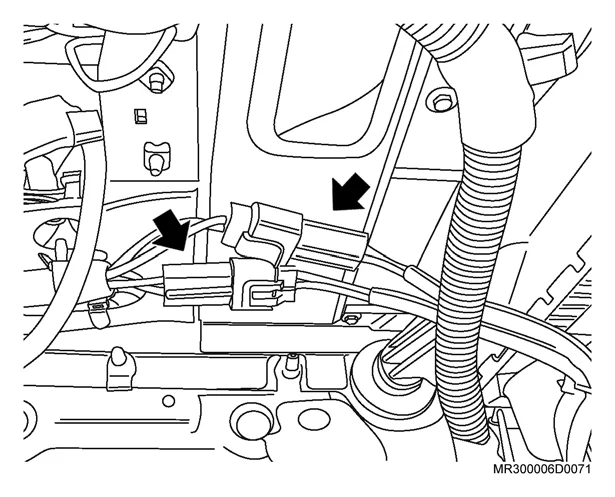

Figura: Defletor do radiador — parafuso inferior
MOTOR · ARREFECIMENTODefletor do radiador — parafuso inferior5 N·mC24SE/X24XF/N24XF
Figura: Mangueira inferior do radiador
MOTOR · ARREFECIMENTOMangueira inferior do radiador4,5 N·mC24SE
Figura: Mangueira superior do radiador à carcaça da válvula termostática
MOTOR · ARREFECIMENTOMangueira superior do radiador à carcaça da válvula termostática4,5 N·mX24XF/N24XF

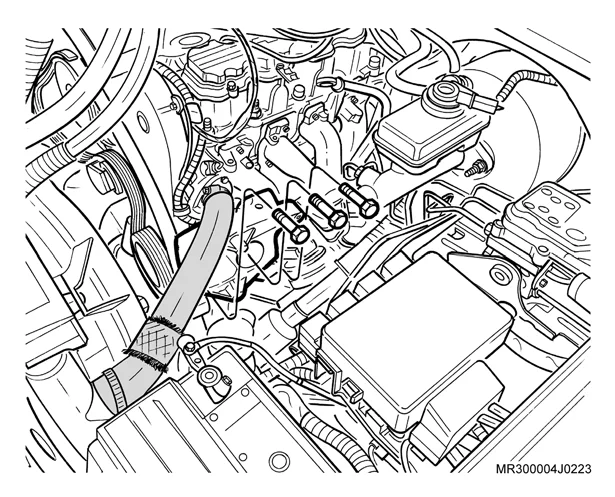

Figura: Mangueira superior do radiador à válvula termostática
MOTOR · ARREFECIMENTOMangueira superior do radiador à válvula termostática4,5 N·mC24SE

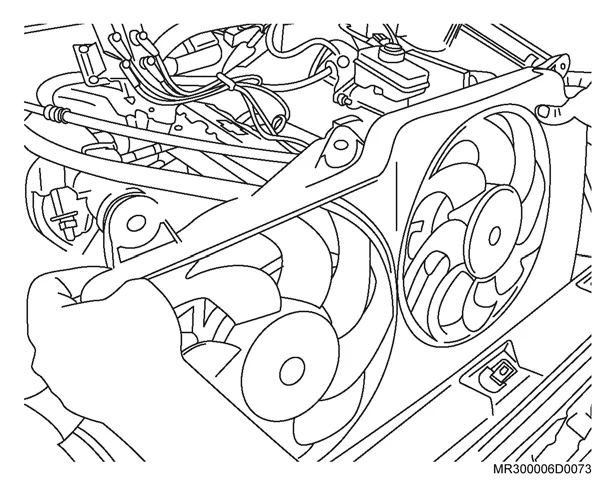

Figura: Motor do ventilador no defletor
MOTOR · ARREFECIMENTOMotor do ventilador no defletor4,5 N·mC24SE/X24XF/N24XF

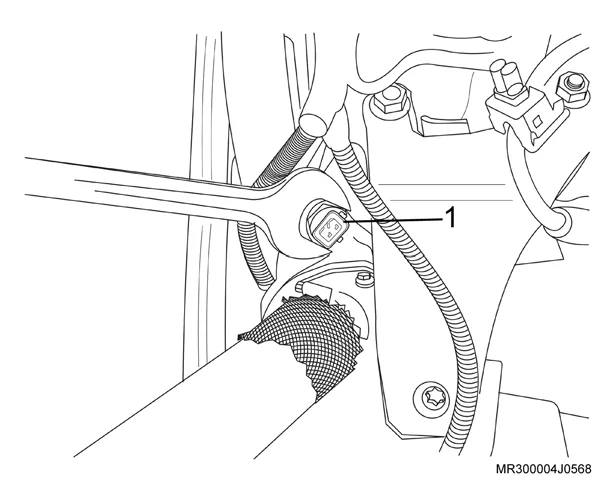

Figura: Sensor de temperatura
MOTOR · ARREFECIMENTOSensor de temperatura20 N·mC24SE/X24XF/N24XF

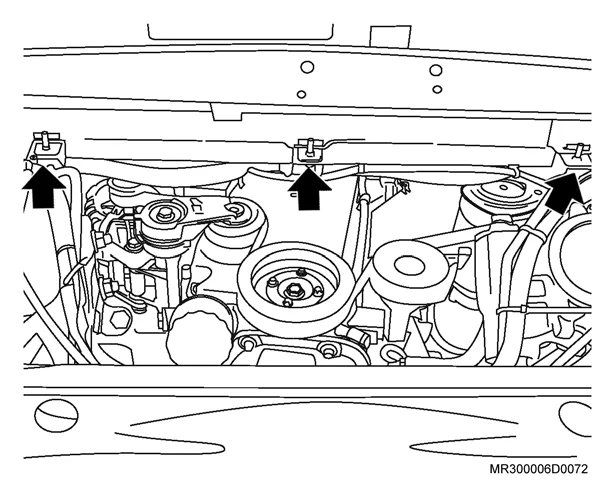

Figura: Ventiladores no defletor
MOTOR · ARREFECIMENTOVentiladores no defletor4,5 N·mC24SE/X24XF/N24XF

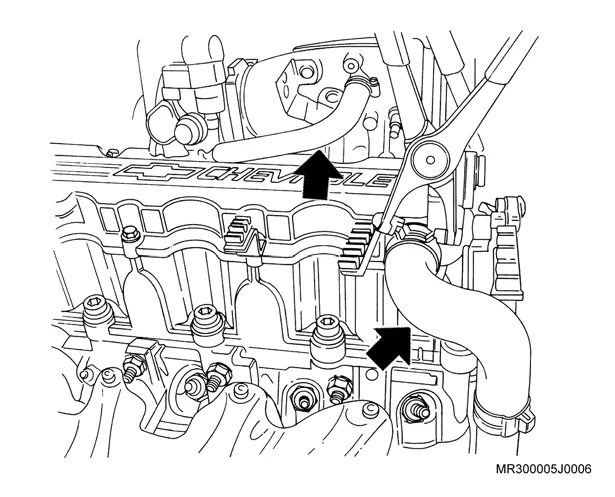

Figura: Alternador no suporte
MOTOR · COMPONENTES DO MOTORAlternador no suporte20 N·mC24SE/X24XF/N24XF

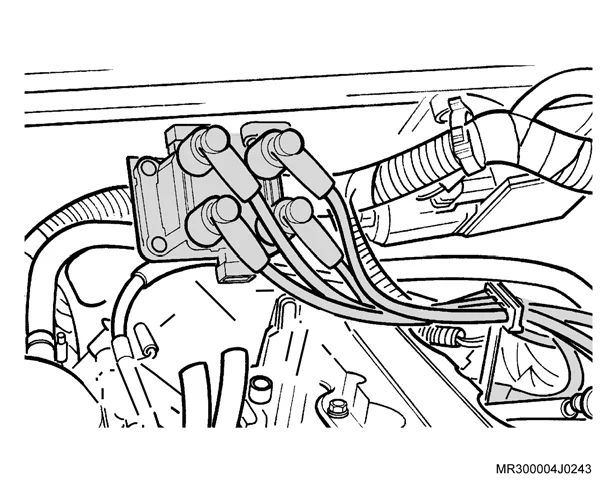

Figura: Bobina DIS ao painel Dash
MOTOR · COMPONENTES DO MOTORBobina DIS ao painel Dash11 N·mC24SE
Figura: Bomba de óleo (C24SE/X24XF)
MOTOR · COMPONENTES DO MOTORBomba de óleo (C24SE/X24XF)10 N·mC24SE/X24XF

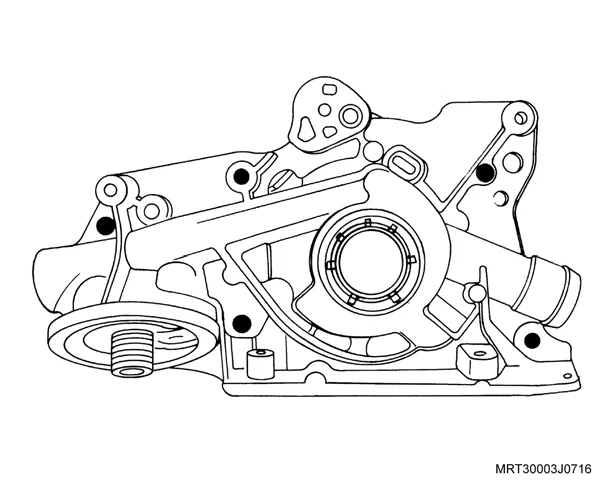

Figura: Bomba de óleo (N24XF)
MOTOR · COMPONENTES DO MOTORBomba de óleo (N24XF)8 N·mN24XF

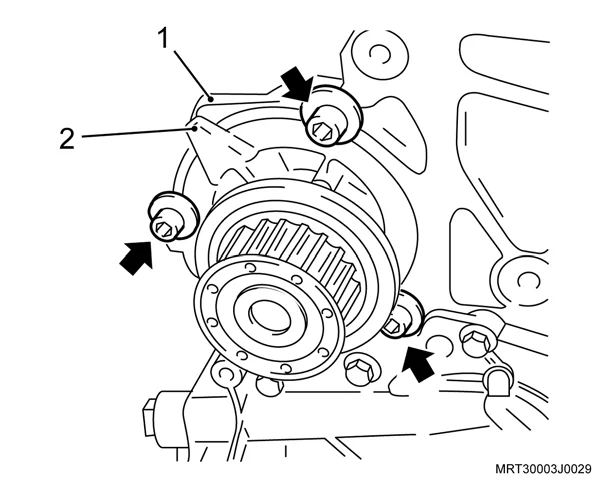

Figura: Bomba d’água (C24SE/X24XF)
MOTOR · COMPONENTES DO MOTORBomba d’água (C24SE/X24XF)8 N·mC24SE/X24XF
Figura: Bomba d’água (X24XF/N24XF)
MOTOR · COMPONENTES DO MOTORBomba d’água (X24XF/N24XF)25 N·mX24XF/N24XF

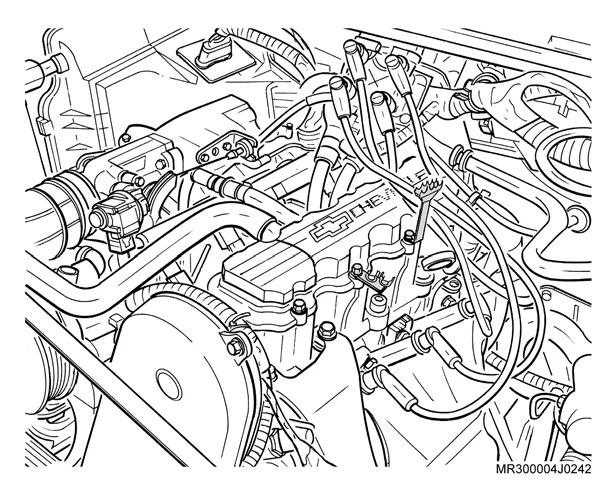

Figura: Braçadeira (4 N·m)
MOTOR · COMPONENTES DO MOTORBraçadeira (4 N·m)4,5 N·mC24SE
MOTOR · COMPONENTES DO MOTORBujão da válvula30 N·mC24SE/X24XF/N24XF

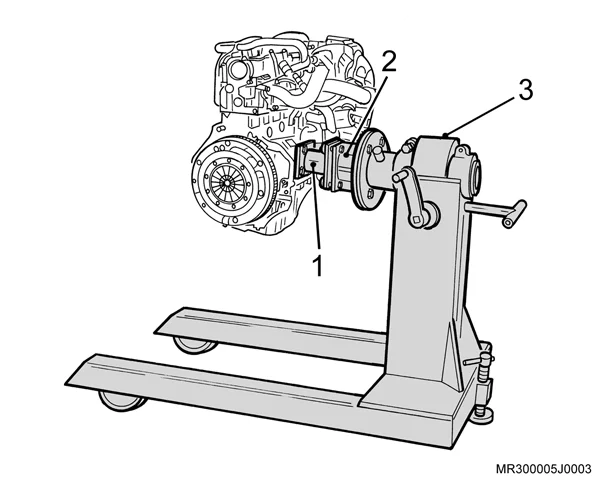

Figura: Bujão de dreno do cárter — principal
MOTOR · COMPONENTES DO MOTORBujão de dreno do cárter — principal45 N·mC24SE/X24XF/N24XF
MOTOR · COMPONENTES DO MOTORBujão de dreno do cárter — magnético10 N·mC24SE/X24XF/N24XF

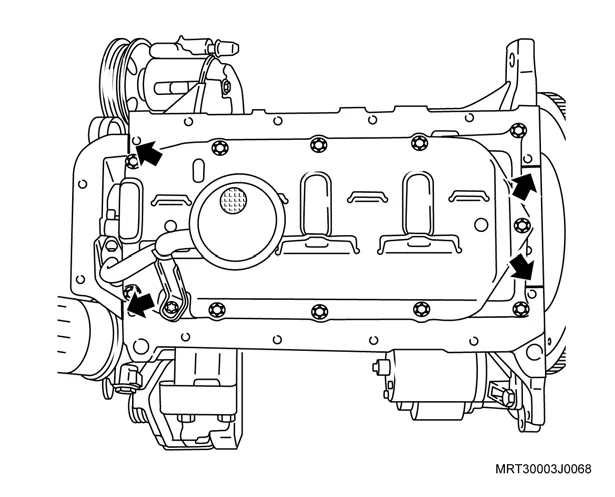

Figura: Bujão de dreno do cárter
MOTOR · COMPONENTES DO MOTORBujão de dreno do cárter55 N·mC24SE/X24XF/N24XF
Figura: Bujão de nível do cárter
MOTOR · COMPONENTES DO MOTORBujão de nível do cárter5,5 N·mC24SE/X24XF/N24XF

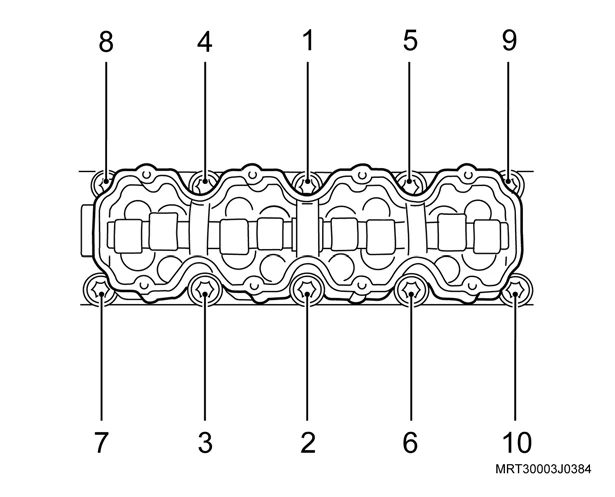

Figura: Cabeçote (C24SE/X24XF)
MOTOR · COMPONENTES DO MOTORCabeçote (C24SE/X24XF)25 N·m+3× 90° + 15°Uso únicoC24SE/X24XF
Figura: Cabeçote (N24XF)
MOTOR · COMPONENTES DO MOTORCabeçote (N24XF)65 N·mN24XF

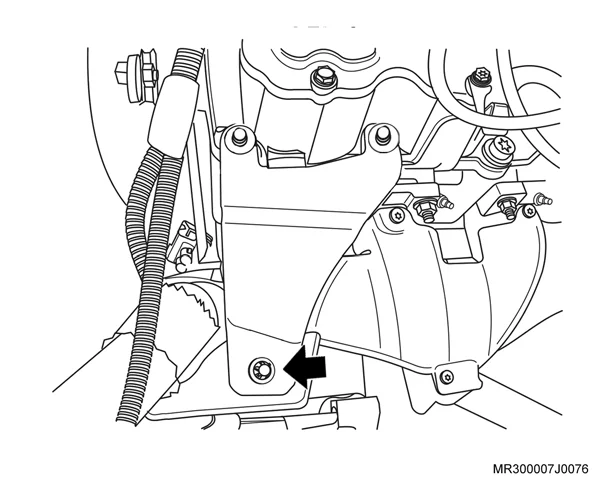

Figura: Cabo massa junto à carcaça da árvore de comando
MOTOR · COMPONENTES DO MOTORCabo massa junto à carcaça da árvore de comando21 N·mX24XF/N24XF
Figura: Cabo terra na carcaça do comando de válvulas
MOTOR · COMPONENTES DO MOTORCabo terra na carcaça do comando de válvulas20 N·mC24SE

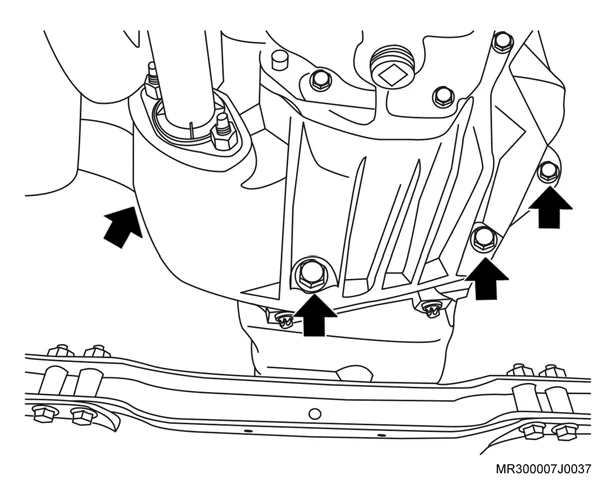

Figura: Caixa de mudanças ao cárter do motor
MOTOR · COMPONENTES DO MOTORCaixa de mudanças ao cárter do motor70 N·mX24XF/N24XF
Figura: Capas das bielas (C24SE/X24XF)
MOTOR · COMPONENTES DO MOTORCapas das bielas (C24SE/X24XF)35 N·m+45°Uso únicoC24SE/X24XF

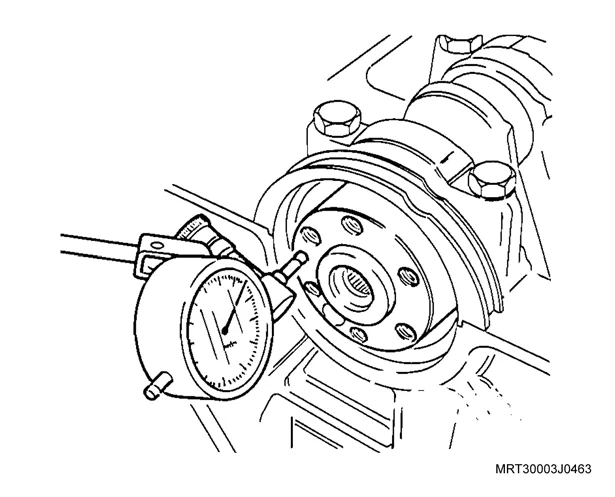

Figura: Capas das bielas (N24XF)
MOTOR · COMPONENTES DO MOTORCapas das bielas (N24XF)40 N·mN24XF

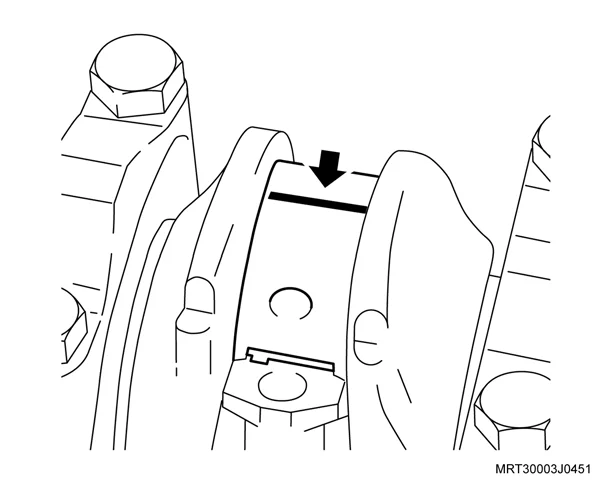

Figura: Capas dos mancais com os valores descritos, utilizando novos parafusos. c. Instale novamente os casquilhos nas capas e nas bielas. d. Lubrifique e instale os êmbolos com as respectivas bielas nos cilindros. e. Coloque um pedaço de “Plastigage” no moente, em toda a largura (sentido longitudinal a cerca de 6 mm afastado do centro). f. Instale as capas das bielas e aperte os parafusos
MOTOR · COMPONENTES DO MOTORCapas dos mancais com os valores descritos, utilizando novos parafusos. c. Instale novamente os casquilhos nas capas e nas bielas. d. Lubrifique e instale os êmbolos com as respectivas bielas nos cilindros. e. Coloque um pedaço de “Plastigage” no moente, em toda a largura (sentido longitudinal a cerca de 6 mm afastado do centro). f. Instale as capas das bielas e aperte os parafusos27,5 N·mC24SE/X24XF/N24XF

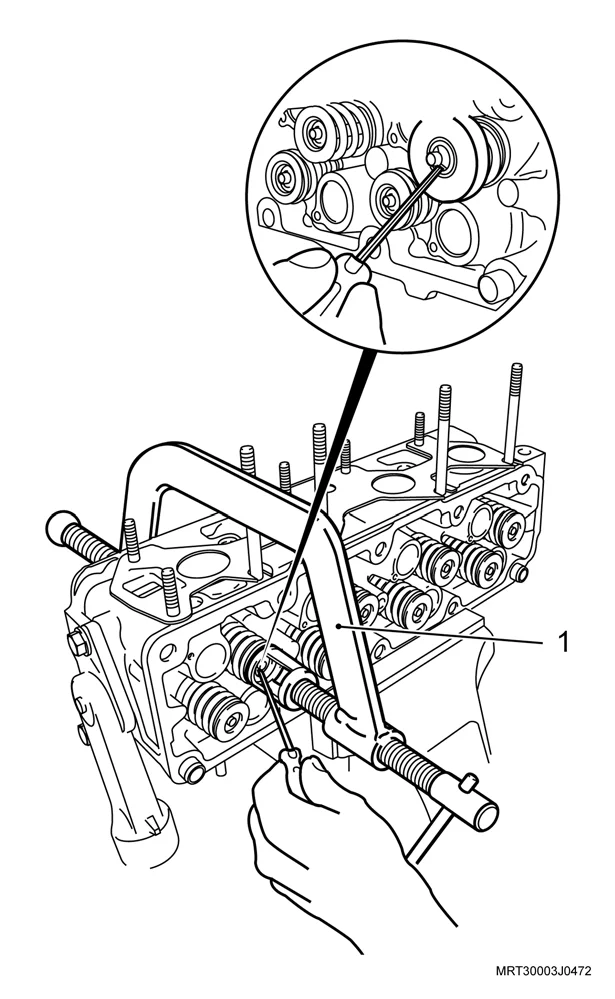

Figura: Carcaça de alojamento da válvula termostática
MOTOR · COMPONENTES DO MOTORCarcaça de alojamento da válvula termostática10 N·mC24SE/X24XF/N24XF

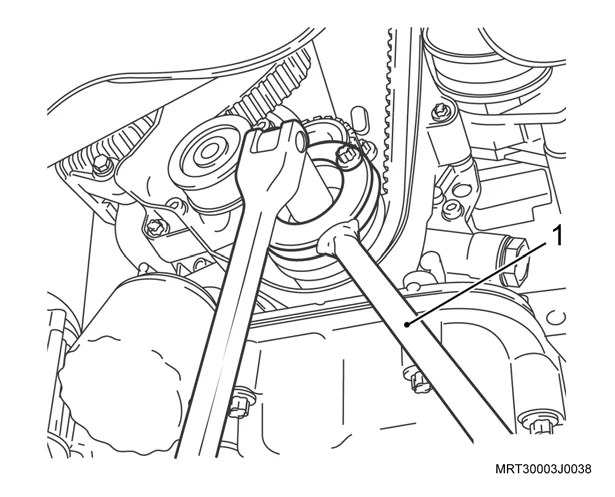

Figura: Chapa protetora do radiador
MOTOR · COMPONENTES DO MOTORChapa protetora do radiador20 N·mX24XF/N24XF

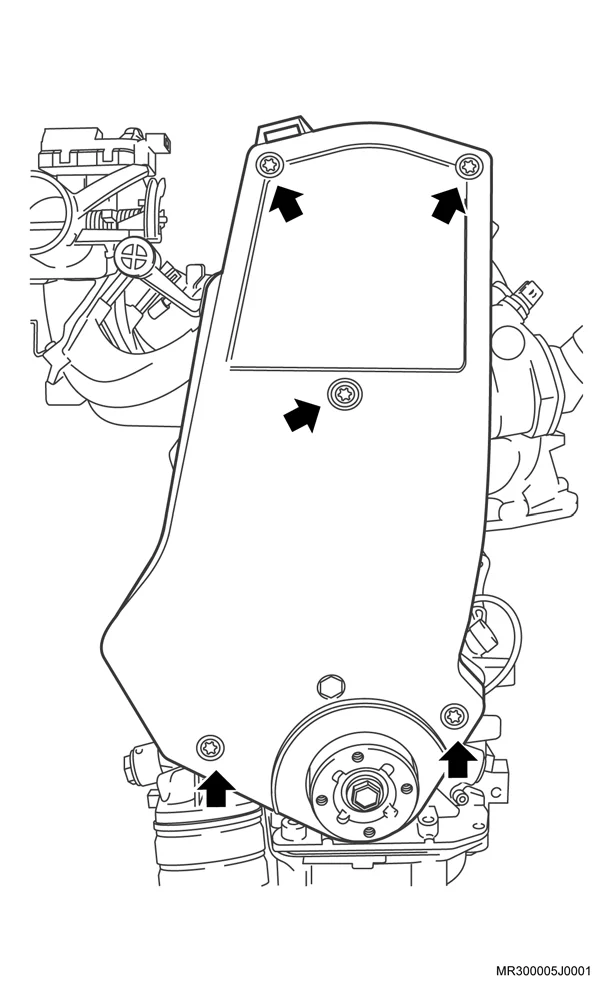

Figura: Cobertura anterior
MOTOR · COMPONENTES DO MOTORCobertura anterior8 N·mC24SE/X24XF/N24XF

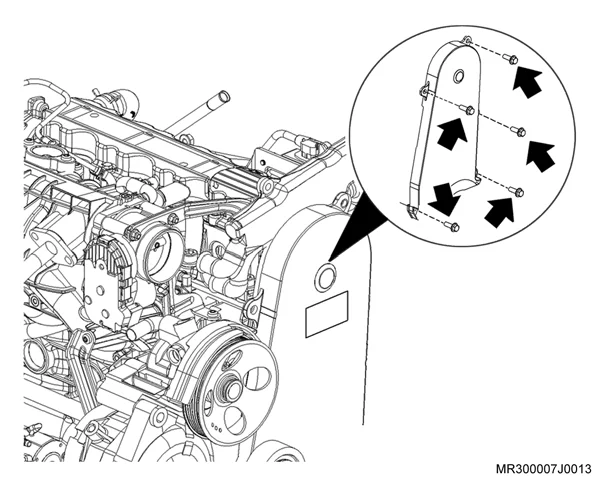

Figura: Cobertura externa da correia dentada (6 N·m)
MOTOR · COMPONENTES DO MOTORCobertura externa da correia dentada (6 N·m)6 N·mX24XF/N24XF
Figura: Cobertura externa da correia dentada (8 N·m)
MOTOR · COMPONENTES DO MOTORCobertura externa da correia dentada (8 N·m)8 N·mX24XF/N24XF
Figura: Cobertura interna da correia — superior
MOTOR · COMPONENTES DO MOTORCobertura interna da correia — superior7,5 N·mC24SE
Figura: Cobertura interna da correia — inferior
MOTOR · COMPONENTES DO MOTORCobertura interna da correia — inferior8 N·mC24SE

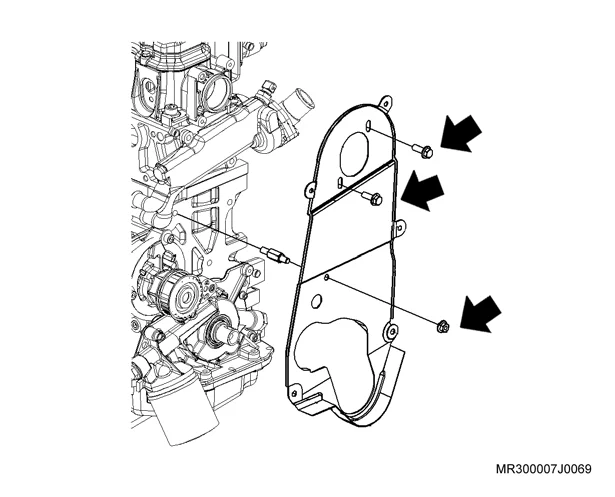

Figura: Cobertura interna da correia dentada
MOTOR · COMPONENTES DO MOTORCobertura interna da correia dentada7,5 N·mX24XF/N24XF

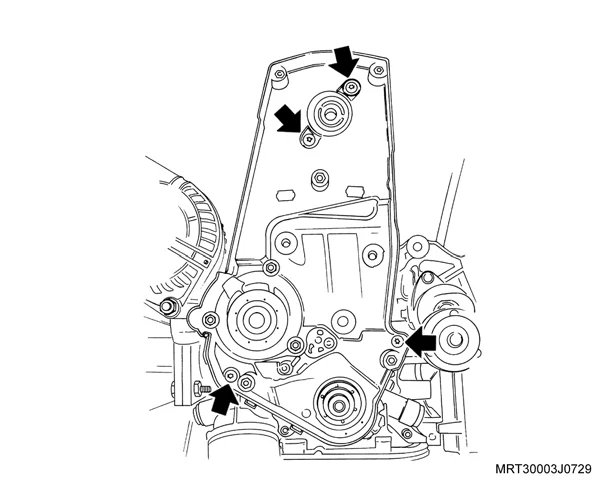

Figura: Cobertura posterior da correia — parafuso principal
MOTOR · COMPONENTES DO MOTORCobertura posterior da correia — parafuso principal8 N·mC24SE
Figura: Cobertura posterior da correia — parafuso lateral
MOTOR · COMPONENTES DO MOTORCobertura posterior da correia — parafuso lateral7,5 N·mC24SE
Figura: Coberturas
MOTOR · COMPONENTES DO MOTORCoberturas8 N·mC24SE
MOTOR · COMPONENTES DO MOTORColetor de admissão20 N·mC24SE/X24XF/N24XF
Figura: Coletor de escapamento (C24SE/X24XF)
MOTOR · COMPONENTES DO MOTORColetor de escapamento (C24SE/X24XF)20 N·mC24SE/X24XF
Figura: Coletor de escapamento (X24XF)
MOTOR · COMPONENTES DO MOTORColetor de escapamento (X24XF)24 N·mX24XF
Figura: Coletor de escapamento (N24XF)
MOTOR · COMPONENTES DO MOTORColetor de escapamento (N24XF)18 N·mN24XF

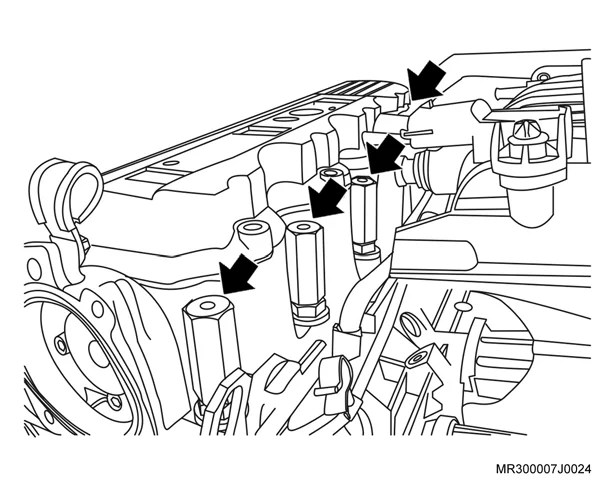

Figura: Conversor catalítico ao coletor
MOTOR · COMPONENTES DO MOTORConversor catalítico ao coletor39 N·mX24XF/N24XF

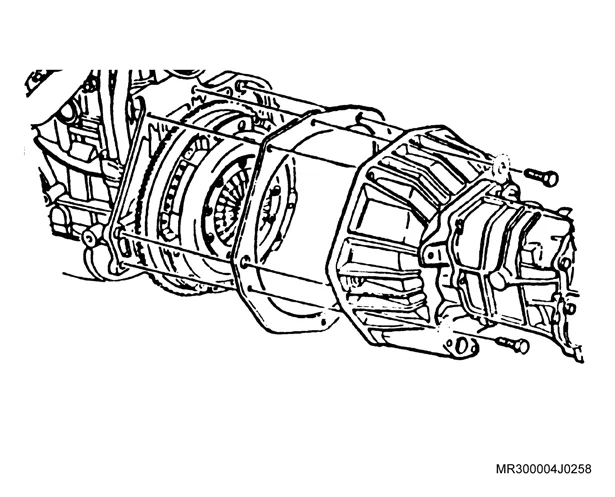

Figura: Coxim ao bloco do motor
MOTOR · COMPONENTES DO MOTORCoxim ao bloco do motor45 N·mC24SE
MOTOR · COMPONENTES DO MOTORCoxim dianteiro ao bloco do motor45 N·mX24XF/N24XF
Figura: Cárter (C24SE/X24XF)
MOTOR · COMPONENTES DO MOTORCárter (C24SE/X24XF)20 N·mC24SE/X24XF
Figura: Cárter (C24SE)
MOTOR · COMPONENTES DO MOTORCárter (C24SE)12 N·mC24SE
Figura: Cárter — parafuso de fixação
MOTOR · COMPONENTES DO MOTORCárter — parafuso de fixação25 N·mN24XF

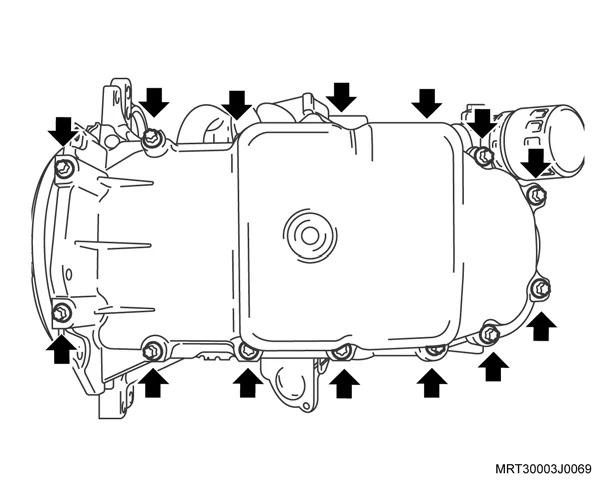

Figura: Cárter ao bloco do motor (X24XF)
MOTOR · COMPONENTES DO MOTORCárter ao bloco do motor (X24XF)10 N·mX24XF
Figura: Cárter ao bloco do motor (N24XF)
MOTOR · COMPONENTES DO MOTORCárter ao bloco do motor (N24XF)25 N·mN24XF
MOTOR · COMPONENTES DO MOTORDefletor de calor (9 N·m)9 N·mC24SE/X24XF/N24XF

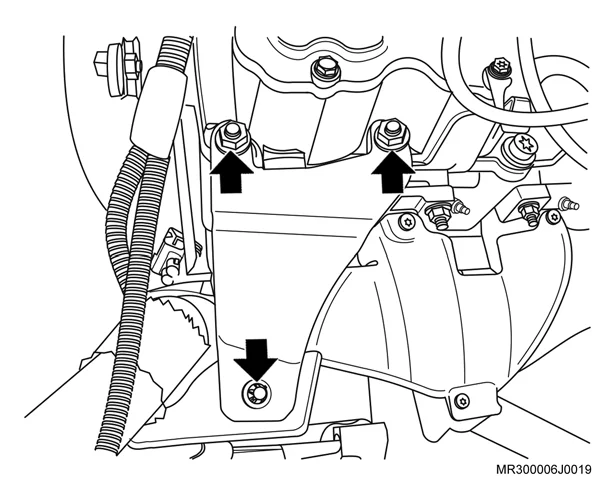

Figura: Defletor de calor (7 N·m)
MOTOR · COMPONENTES DO MOTORDefletor de calor (7 N·m)7 N·mC24SE/X24XF

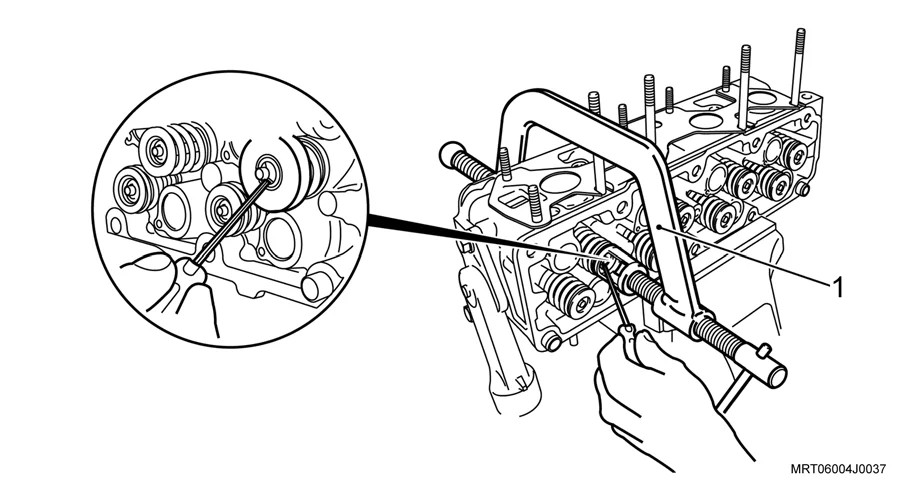

Figura: Defletor de calor (20 N·m)
MOTOR · COMPONENTES DO MOTORDefletor de calor (20 N·m)20 N·mC24SE/X24XF

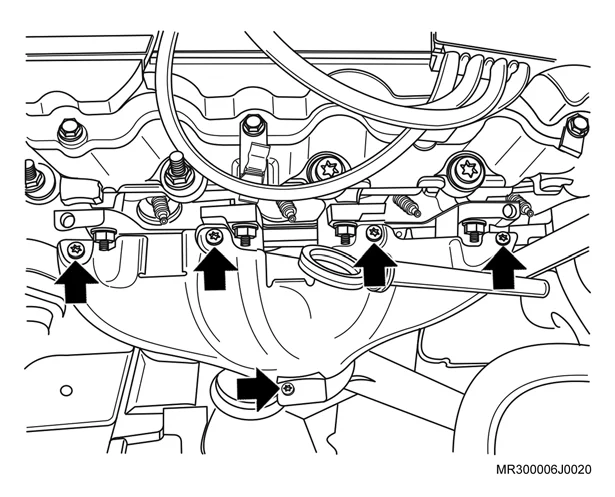

Figura: Defletor de calor (8 N·m)
MOTOR · COMPONENTES DO MOTORDefletor de calor (8 N·m)8 N·mN24XF
Figura: Engrenagem (135 N·m)
MOTOR · COMPONENTES DO MOTOREngrenagem (135 N·m)135 N·m+45° + 5°Uso únicoC24SE

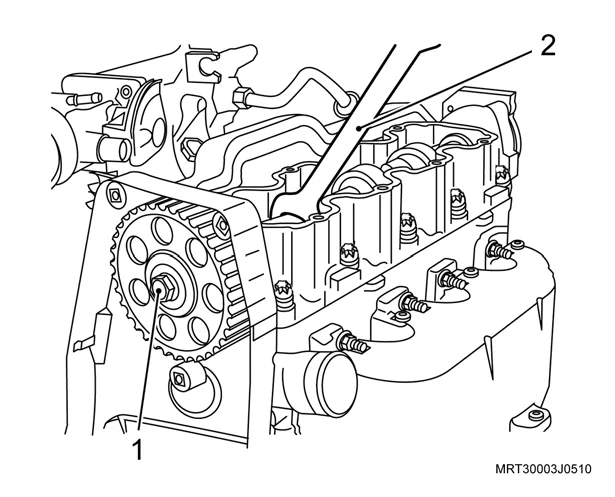

Figura: Engrenagem (130 N·m)
MOTOR · COMPONENTES DO MOTOREngrenagem (130 N·m)130 N·m+45° + 5°Uso únicoC24SE
Figura: Engrenagem (145 N·m)
MOTOR · COMPONENTES DO MOTOREngrenagem (145 N·m)145 N·mX24XF/N24XF
Figura: Engrenagem da distribuição
MOTOR · COMPONENTES DO MOTOREngrenagem da distribuição45 N·mC24SE/X24XF/N24XF

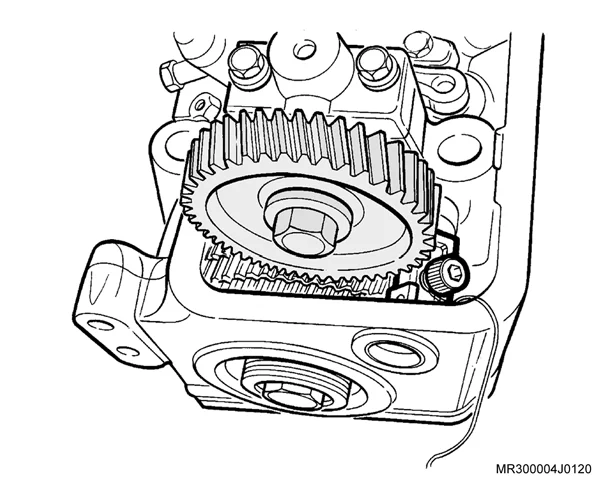

Figura: Engrenagem da distribuição da árvore de comando de válvulas
MOTOR · COMPONENTES DO MOTOREngrenagem da distribuição da árvore de comando de válvulas45 N·mX24XF/N24XF
Figura: Engrenagem da distribuição da árvore de comando de válvulas (1)
MOTOR · COMPONENTES DO MOTOREngrenagem da distribuição da árvore de comando de válvulas (1)45 N·mC24SE
MOTOR · COMPONENTES DO MOTOREngrenagem da árvore de comando de válvulas45 N·mC24SE/X24XF/N24XF

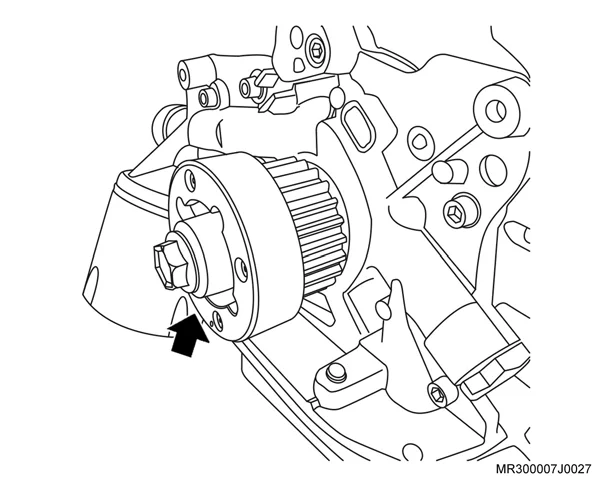

Figura: Engrenagem da árvore de manivelas (X24XF)
MOTOR · COMPONENTES DO MOTOREngrenagem da árvore de manivelas (X24XF)135 N·m+40°Uso únicoX24XF
Figura: Engrenagem da árvore de manivelas (N24XF)
MOTOR · COMPONENTES DO MOTOREngrenagem da árvore de manivelas (N24XF)145 N·mN24XF

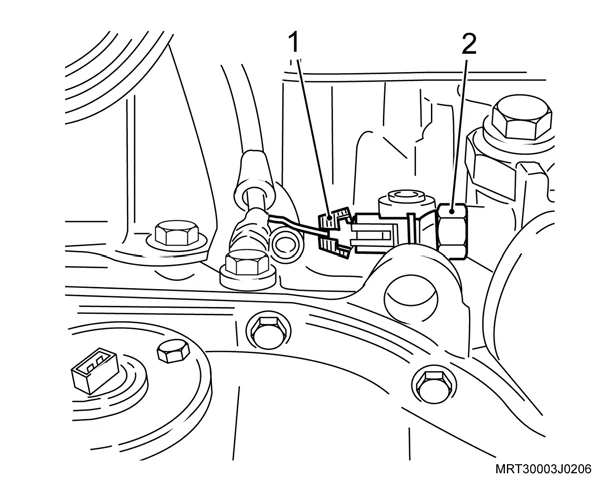

Figura: Interruptor da pressão de óleo
MOTOR · COMPONENTES DO MOTORInterruptor da pressão de óleo30 N·mC24SE/X24XF/N24XF

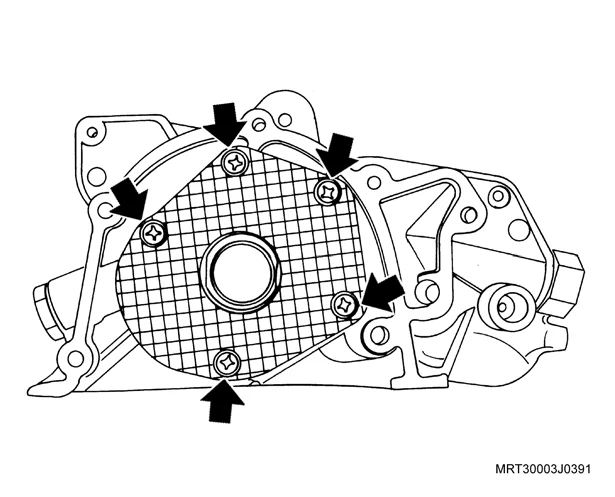

Figura: Interruptor de pressão de óleo (C24SE/X24XF/)
MOTOR · COMPONENTES DO MOTORInterruptor de pressão de óleo (C24SE/X24XF/)30 N·mC24SE/X24XF/N24XF
Figura: Interruptor de pressão de óleo (X24XF/N24XF)

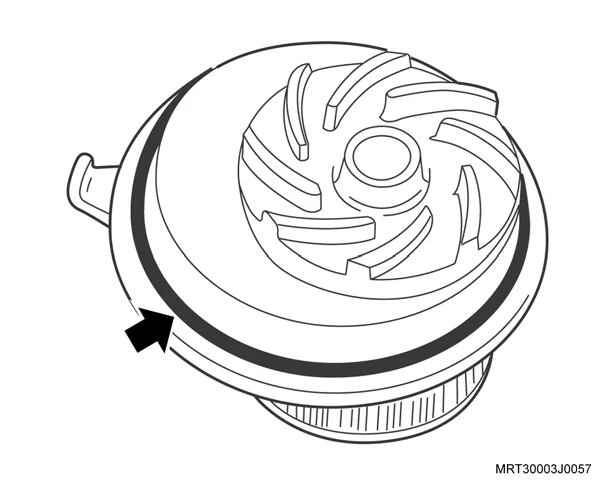

MOTOR · COMPONENTES DO MOTORInterruptor de pressão de óleo (X24XF/N24XF)40 N·mX24XF/N24XF

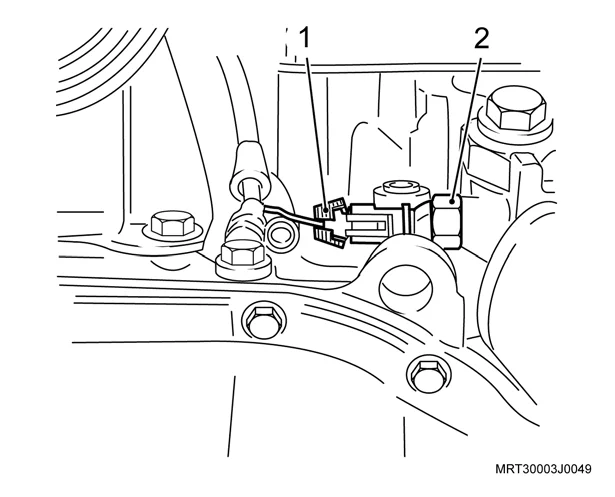

Figura: Interruptor de pressão do óleo (C24SE)
MOTOR · COMPONENTES DO MOTORInterruptor de pressão do óleo (C24SE)30 N·mC24SE
Figura: Interruptor de pressão do óleo (X24XF/N24XF)
MOTOR · COMPONENTES DO MOTORInterruptor de pressão do óleo (X24XF/N24XF)40 N·mX24XF/N24XF
Figura: Ligação elétrica (5 N·m)
MOTOR · COMPONENTES DO MOTORLigação elétrica (5 N·m)5 N·mC24SE
Figura: Ligação elétrica (4 N·m)
MOTOR · COMPONENTES DO MOTORLigação elétrica (4 N·m)3,5 N·mC24SE

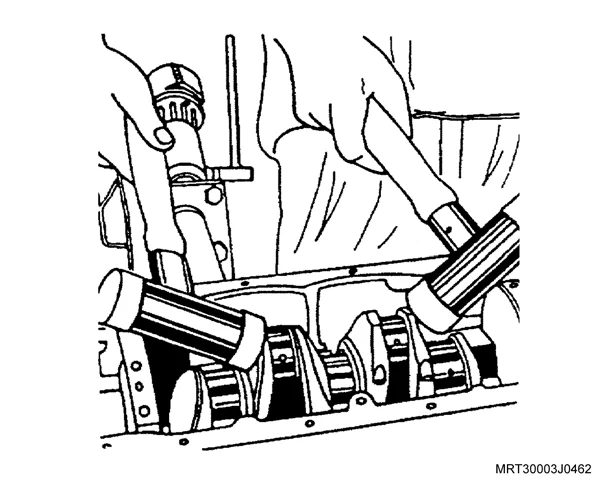

Figura: Mancais principais (C24SE/X24XF)
MOTOR · COMPONENTES DO MOTORMancais principais (C24SE/X24XF)50 N·m+45° + 15°Uso únicoC24SE/X24XF
Figura: Mancais principais (N24XF)
MOTOR · COMPONENTES DO MOTORMancais principais (N24XF)65 N·mN24XF

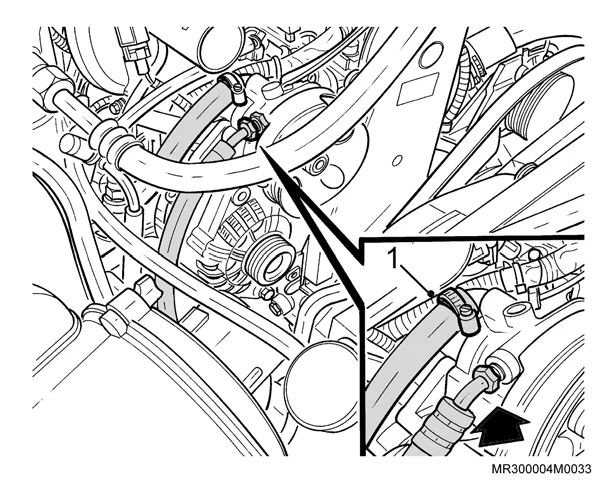

Figura: Mangueira de pressão
MOTOR · COMPONENTES DO MOTORMangueira de pressão30 N·mC24SE/X24XF/N24XF

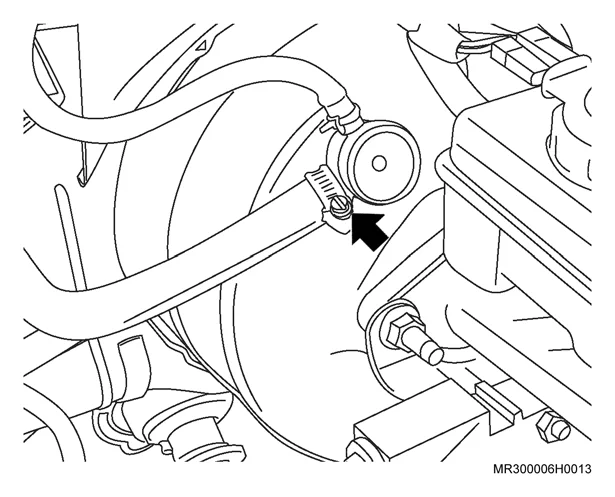

Figura: Mangueira do coletor de admissão ao servofreio, junto ao servofreio
MOTOR · COMPONENTES DO MOTORMangueira do coletor de admissão ao servofreio, junto ao servofreio3 N·mC24SE

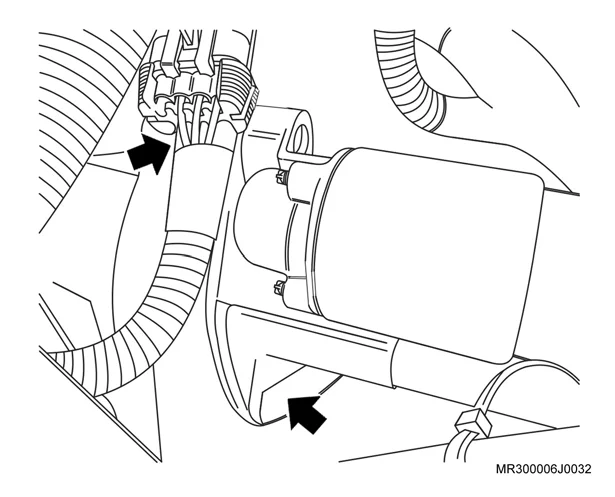

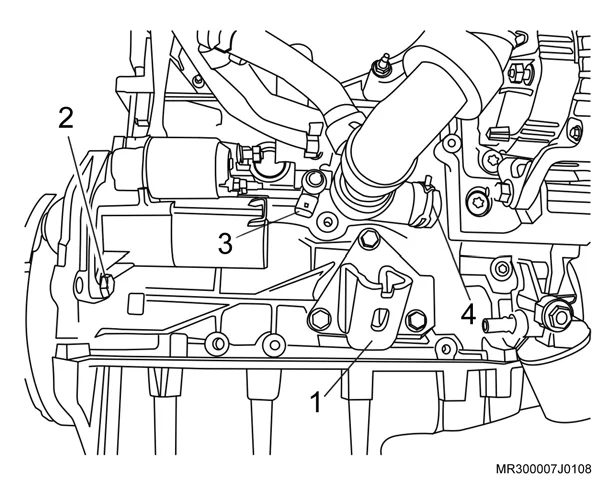

Figura: Parafuso de fixação inferior do motor de partida (N24XF)
MOTOR · COMPONENTES DO MOTORParafuso de fixação inferior do motor de partida (N24XF)45 N·mN24XF

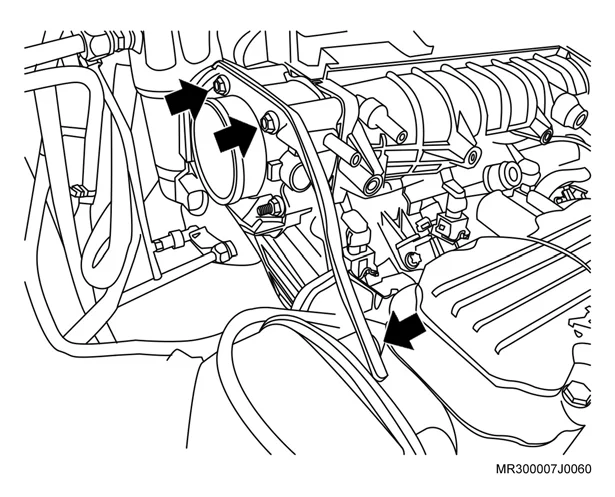

Figura: Parafuso superior de fixação do suporte traseiro do bloco do motor ao coletor de admissão
MOTOR · COMPONENTES DO MOTORParafuso superior de fixação do suporte traseiro do bloco do motor ao coletor de admissão10 N·mX24XF/N24XF

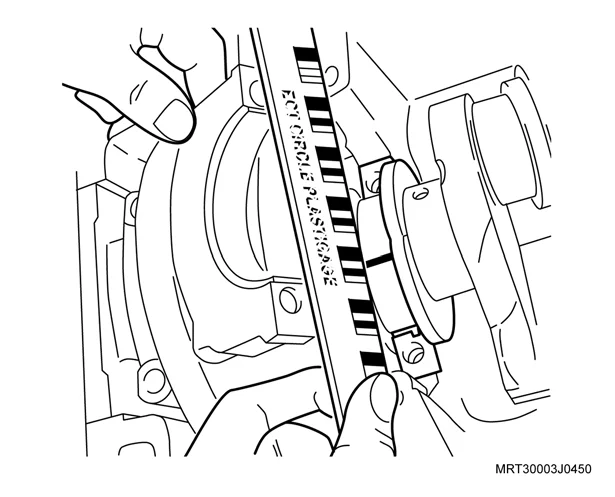

Figura: Parafusos
MOTOR · COMPONENTES DO MOTORParafusos27,5 N·mC24SE/X24XF/N24XF

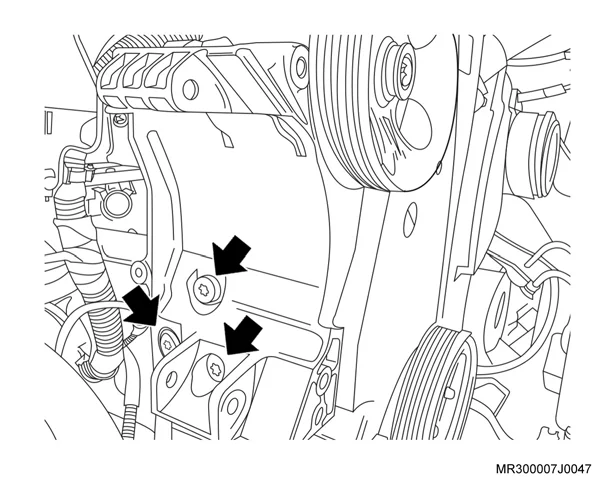

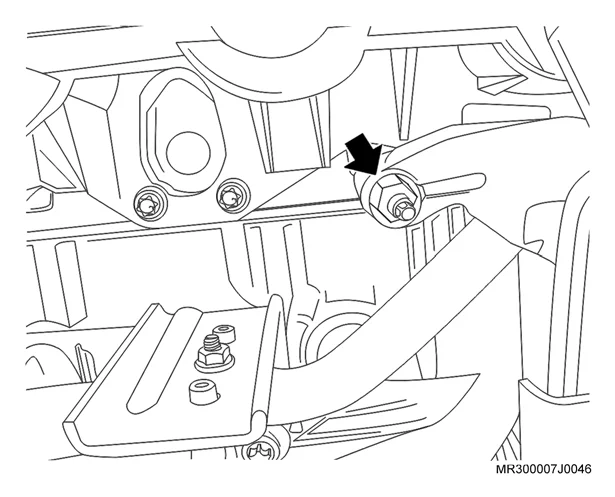

Figura: Parafusos de fixação inferiores do suporte ao bloco do motor
MOTOR · COMPONENTES DO MOTORParafusos de fixação inferiores do suporte ao bloco do motor45 N·mX24XF/N24XF

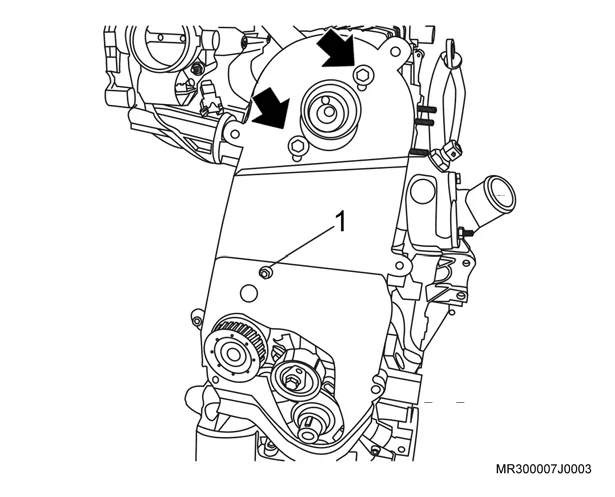

Figura: Parafusos e a porca de fixação da cobertura interna
MOTOR · COMPONENTES DO MOTORParafusos e a porca de fixação da cobertura interna8 N·mX24XF/N24XF
MOTOR · COMPONENTES DO MOTORParafusos e as porcas de fixação da transmissão ao bloco do motor70 N·mX24XF/N24XF
Figura: Parafusos e porca de fixação da cobertura posterior da correia dentada
MOTOR · COMPONENTES DO MOTORParafusos e porca de fixação da cobertura posterior da correia dentada6 N·mX24XF/N24XF

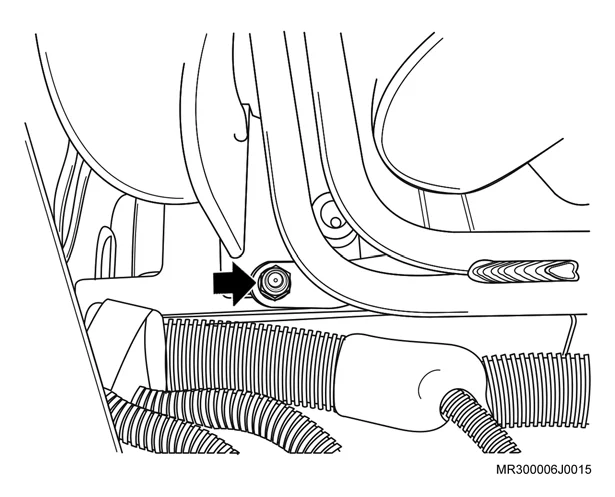

Figura: Parafusos e porcas fixação do suporte inferior do tubo do sistema de aquecimento
MOTOR · COMPONENTES DO MOTORParafusos e porcas fixação do suporte inferior do tubo do sistema de aquecimento20 N·mC24SE
Figura: Placa de reforço do suporte do compressor
MOTOR · COMPONENTES DO MOTORPlaca de reforço do suporte do compressor23 N·mC24SE/X24XF/N24XF

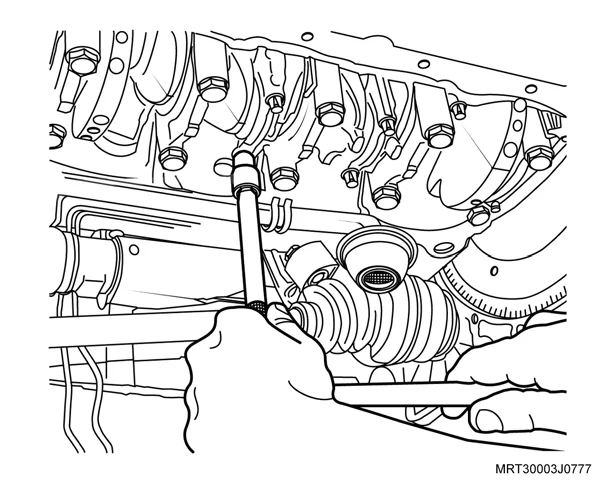

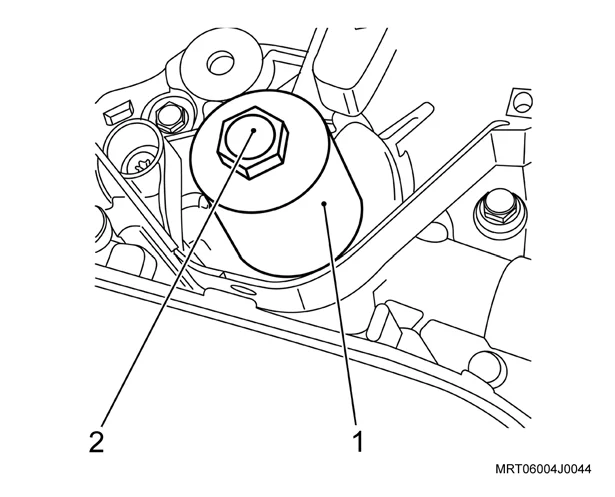

Figura: Placa defletora de óleo (C24SE/X24XF)
MOTOR · COMPONENTES DO MOTORPlaca defletora de óleo (C24SE/X24XF)20 N·mC24SE/X24XF

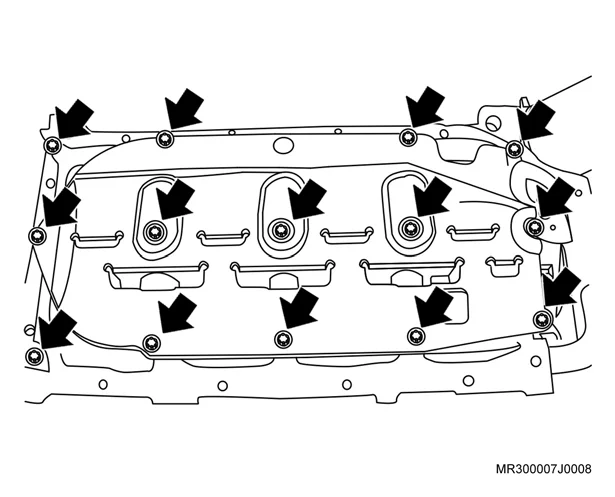

Figura: Placa defletora de óleo (N24XF)
MOTOR · COMPONENTES DO MOTORPlaca defletora de óleo (N24XF)19 N·mN24XF
Figura: Placa defletora de óleo do cárter
MOTOR · COMPONENTES DO MOTORPlaca defletora de óleo do cárter12 N·mC24SE

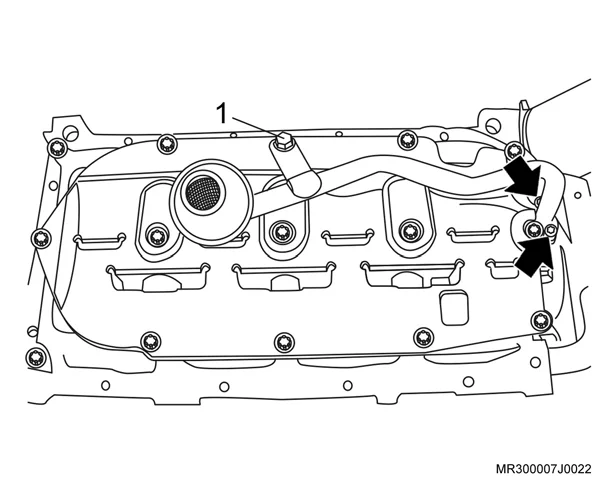

Figura: Placa defletora de óleo do cárter e os parafusos centrais de fixação da ponte das capas dos mancais (X24XF)
MOTOR · COMPONENTES DO MOTORPlaca defletora de óleo do cárter e os parafusos centrais de fixação da ponte das capas dos mancais (X24XF)12 N·mX24XF
Figura: Placa defletora de óleo do cárter e os parafusos centrais de fixação da ponte das capas dos mancais (N24XF)
MOTOR · COMPONENTES DO MOTORPlaca defletora de óleo do cárter e os parafusos centrais de fixação da ponte das capas dos mancais (N24XF)19 N·mN24XF

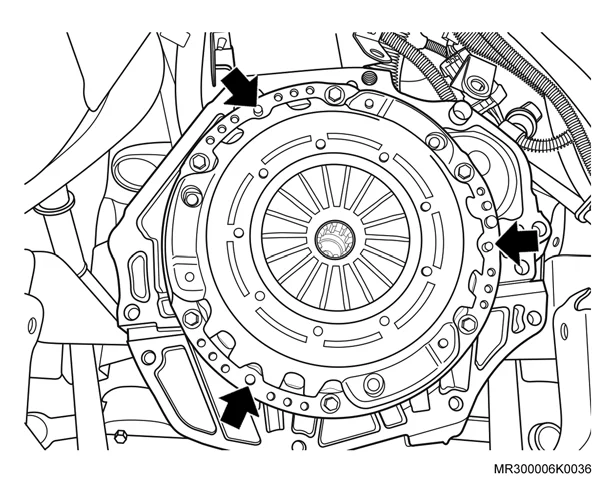

Figura: Platô da embreagem
MOTOR · COMPONENTES DO MOTORPlatô da embreagem56 N·mC24SE/X24XF/N24XF

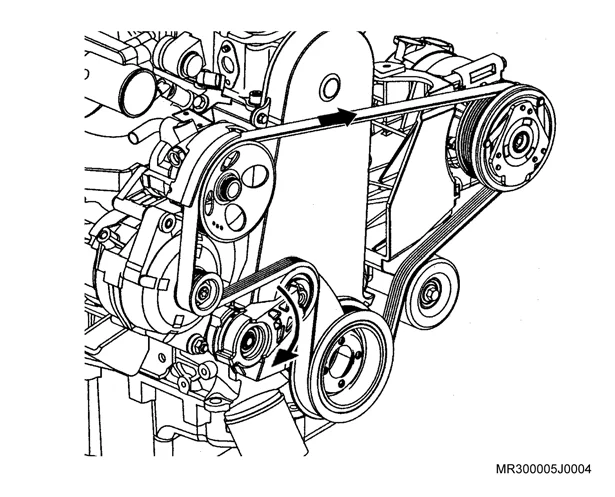

Figura: Polia da árvore de manivelas — fixação
MOTOR · COMPONENTES DO MOTORPolia da árvore de manivelas — fixação95 N·m+35° + 15°Uso únicoC24SE

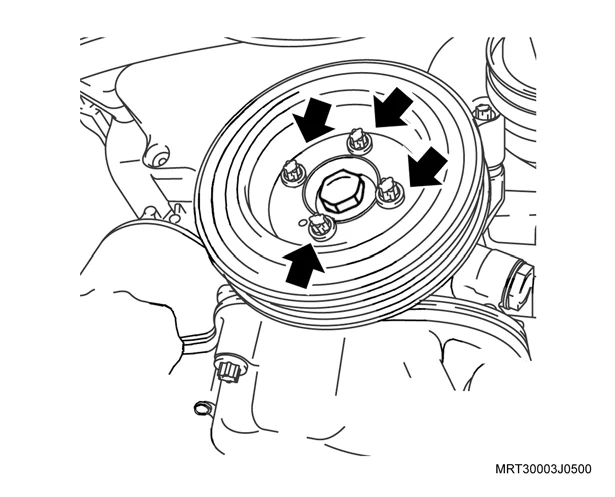

Figura: Polia da árvore de manivelas — parafuso
MOTOR · COMPONENTES DO MOTORPolia da árvore de manivelas — parafuso20 N·mC24SE/X24XF/N24XF
Figura: Ponte das capas dos mancais e da chapa defletora de óleo do motor
MOTOR · COMPONENTES DO MOTORPonte das capas dos mancais e da chapa defletora de óleo do motor20 N·mX24XF/N24XF

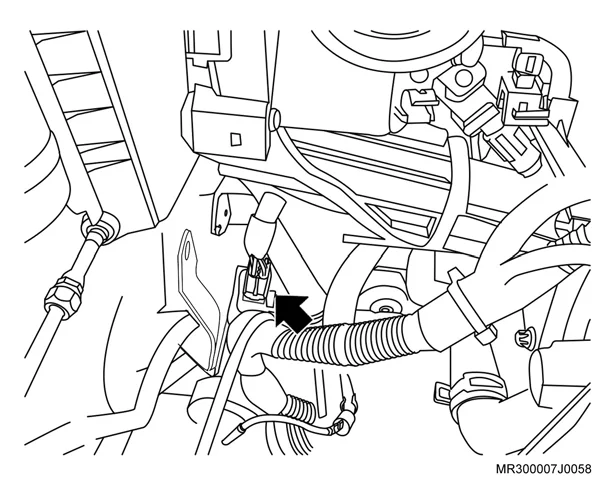

Figura: Porca de fixação superior do suporte superior dianteiro da válvula de aceleração ao suporte da bomba da direção hidráulica
MOTOR · COMPONENTES DO MOTORPorca de fixação superior do suporte superior dianteiro da válvula de aceleração ao suporte da bomba da direção hidráulica10 N·mX24XF/N24XF
Figura: Porcas de apoio do suporte do coletor de admissão
MOTOR · COMPONENTES DO MOTORPorcas de apoio do suporte do coletor de admissão20 N·mX24XF/N24XF

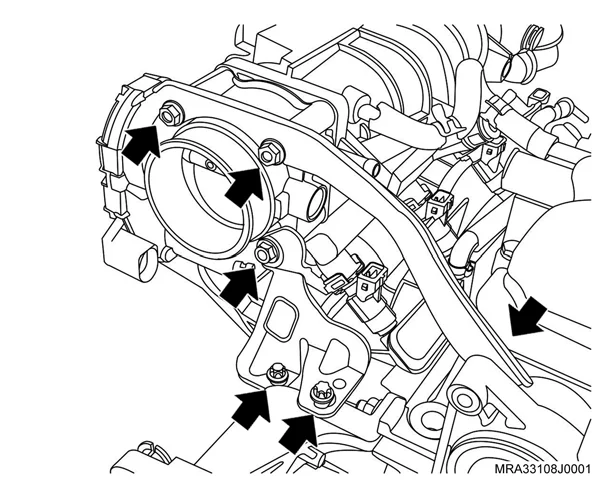

Figura: Porcas e os parafusos de fixação do suporte superior e inferior do corpo da válvula de aceleração eletrônica à carcaça do comando de válvulas e ao suporte do alternador
MOTOR · COMPONENTES DO MOTORPorcas e os parafusos de fixação do suporte superior e inferior do corpo da válvula de aceleração eletrônica à carcaça do comando de válvulas e ao suporte do alternador10 N·mN24XF
MOTOR · COMPONENTES DO MOTORProtetor de cárter20 N·mC24SE/X24XF/N24XF
Figura: Protetor do cárter
MOTOR · COMPONENTES DO MOTORProtetor do cárter32 N·mC24SE/X24XF/N24XF

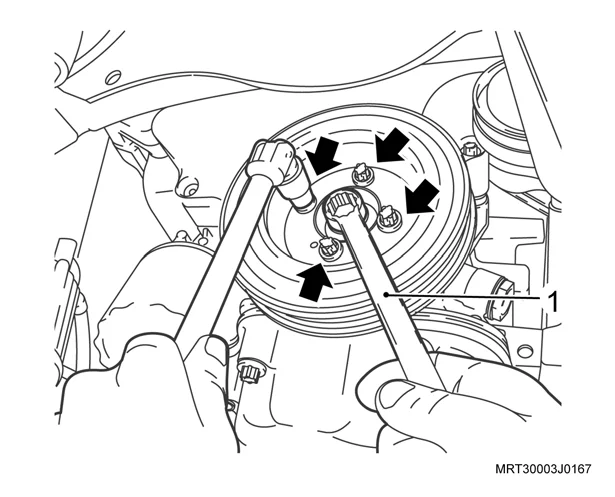

Figura: Protetor do radiador

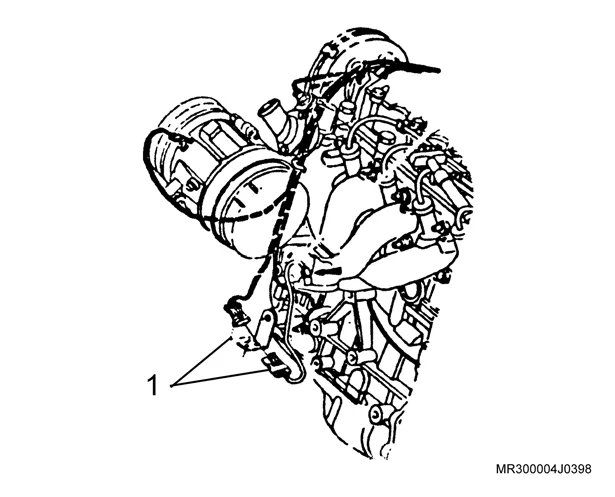

MOTOR · COMPONENTES DO MOTORProtetor do radiador32,5 N·m

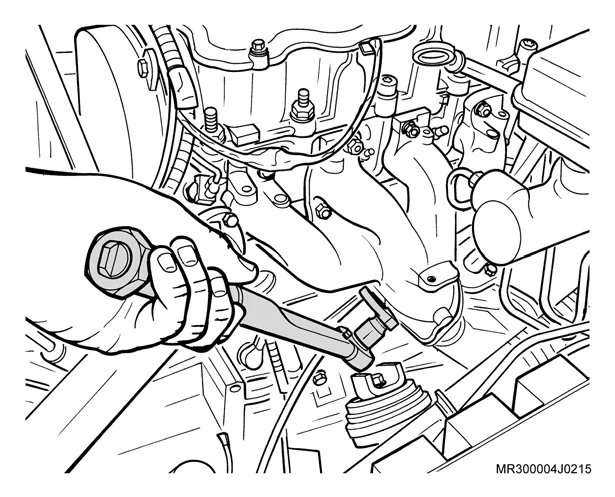

Figura: Sensor lambda
MOTOR · COMPONENTES DO MOTORSensor lambda42 N·mC24SE

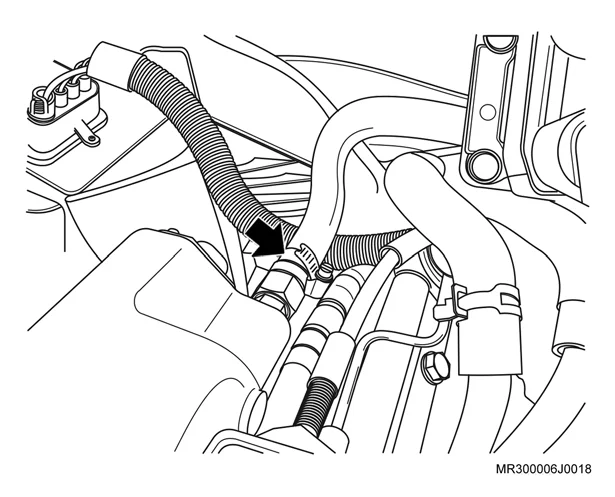

Figura: Servofreio — tubulação
MOTOR · COMPONENTES DO MOTORServofreio — tubulação3 N·mC24SE

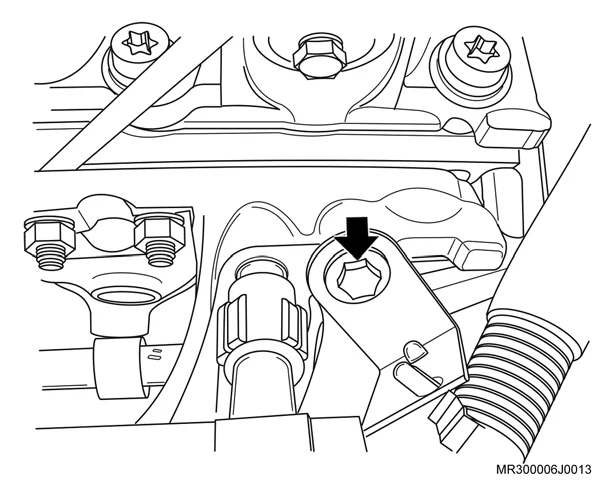

Figura: Suporte da rota das mangueiras e do chicote e o suporte do alternador na parte lateral do coletor de admissão
MOTOR · COMPONENTES DO MOTORSuporte da rota das mangueiras e do chicote e o suporte do alternador na parte lateral do coletor de admissão7,5 N·mC24SE
Figura: Suporte das presilhas das mangueiras ao bloco do motor
MOTOR · COMPONENTES DO MOTORSuporte das presilhas das mangueiras ao bloco do motor10 N·mX24XF/N24XF
Figura: Suporte dianteiro do corpo da válvula eletrônica à carcaça do comando de válvulas
MOTOR · COMPONENTES DO MOTORSuporte dianteiro do corpo da válvula eletrônica à carcaça do comando de válvulas10 N·mX24XF/N24XF

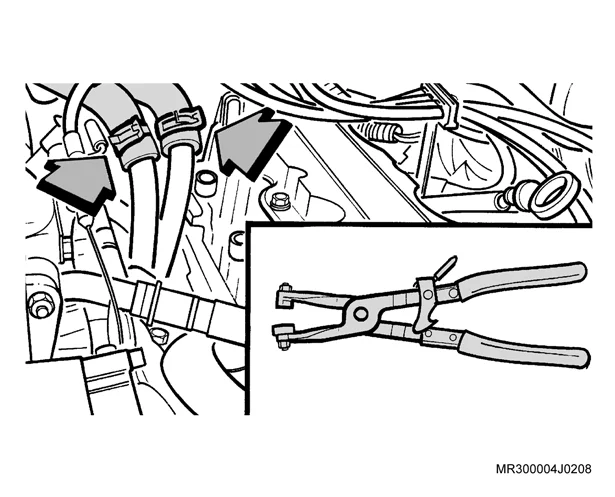

Figura: Suporte do chicote (motor)
MOTOR · COMPONENTES DO MOTORSuporte do chicote (motor)7,5 N·mC24SE
Figura: Suporte do chicote elétrico à parte dianteira do coletor de admissão
MOTOR · COMPONENTES DO MOTORSuporte do chicote elétrico à parte dianteira do coletor de admissão7,5 N·mC24SE

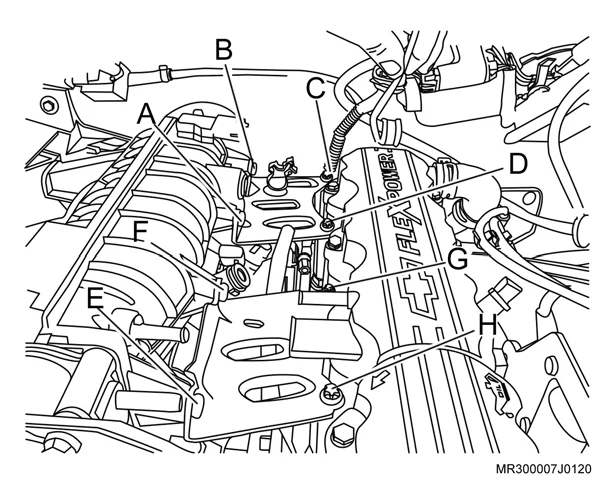

Figura: Suporte do coletor de admissão na carcaça da árvore de comando
MOTOR · COMPONENTES DO MOTORSuporte do coletor de admissão na carcaça da árvore de comando10 N·mX24XF/N24XF
Figura: Suporte do compressor do condicionador de ar
MOTOR · COMPONENTES DO MOTORSuporte do compressor do condicionador de ar50 N·mX24XF/N24XF
Figura: Suporte do coxim
MOTOR · COMPONENTES DO MOTORSuporte do coxim35 N·mX24XF/N24XF

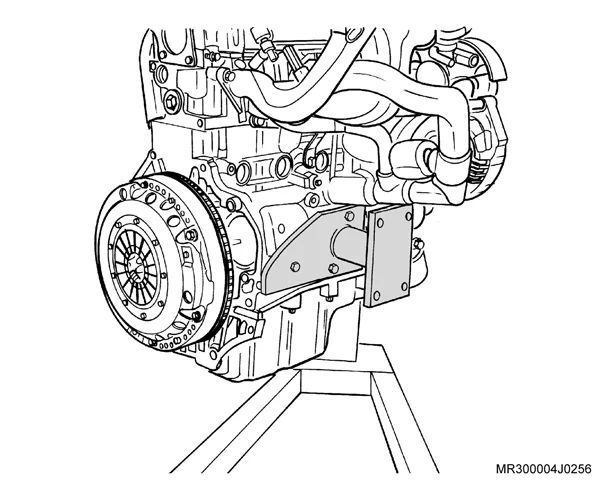

Figura: Suporte do coxim ao bloco do motor
MOTOR · COMPONENTES DO MOTORSuporte do coxim ao bloco do motor62,5 N·mC24SE/X24XF/N24XF
Figura: Suporte do tubo do ar quente
MOTOR · COMPONENTES DO MOTORSuporte do tubo do ar quente15 N·mC24SE

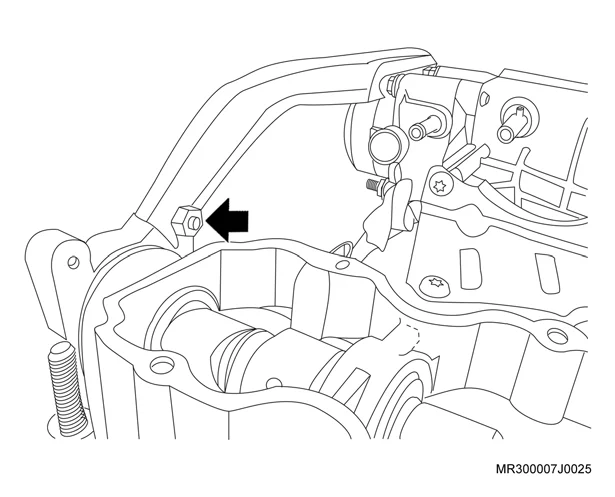

Figura: Suporte inferior do coletor de admissão ao bloco do motor
MOTOR · COMPONENTES DO MOTORSuporte inferior do coletor de admissão ao bloco do motor10 N·mX24XF/N24XF

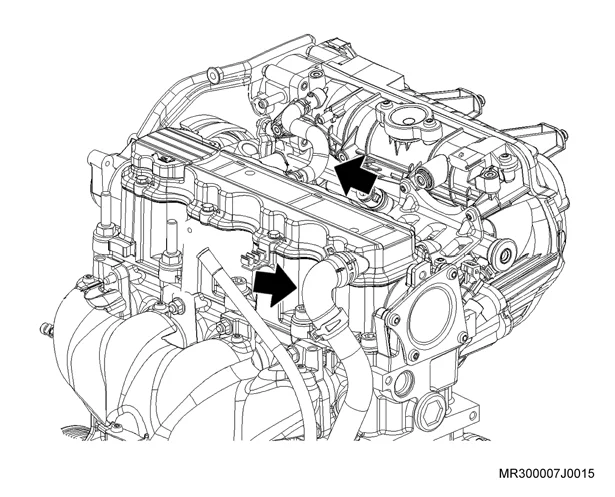

Figura: Suporte inferior do coletor de admissão, ao bloco do motor
MOTOR · COMPONENTES DO MOTORSuporte inferior do coletor de admissão, ao bloco do motor10 N·mX24XF/N24XF
Figura: Suporte superior ao cabeçote
MOTOR · COMPONENTES DO MOTORSuporte superior ao cabeçote27,5 N·mC24SE
Figura: Suporte superior do compressor (X24XF/N24XF)
MOTOR · COMPONENTES DO MOTORSuporte superior do compressor (X24XF/N24XF)23 N·mX24XF/N24XF
Figura: Suporte superior do compressor do condicionador de ar
MOTOR · COMPONENTES DO MOTORSuporte superior do compressor do condicionador de ar23 N·mX24XF/N24XF

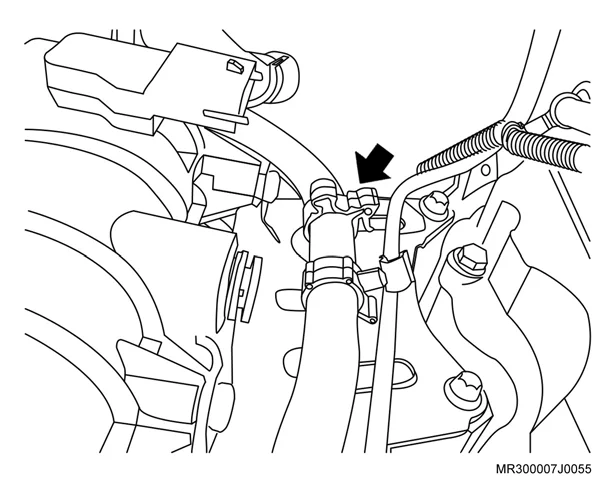

Figura: Suportes superiores de fixação do coletor de admissão ao parafuso de fixação do cabeçote
MOTOR · COMPONENTES DO MOTORSuportes superiores de fixação do coletor de admissão ao parafuso de fixação do cabeçote10 N·mX24XF/N24XF
Figura: Suportes superiores de fixação do coletor de admissão aos parafusos de fixação do cabeçote
MOTOR · COMPONENTES DO MOTORSuportes superiores de fixação do coletor de admissão aos parafusos de fixação do cabeçote10 N·mX24XF/N24XF
Figura: Tampa da bomba
MOTOR · COMPONENTES DO MOTORTampa da bomba8 N·mC24SE/X24XF/N24XF
Figura: Tampa da carcaça do comando de válvulas
MOTOR · COMPONENTES DO MOTORTampa da carcaça do comando de válvulas7 N·mC24SE

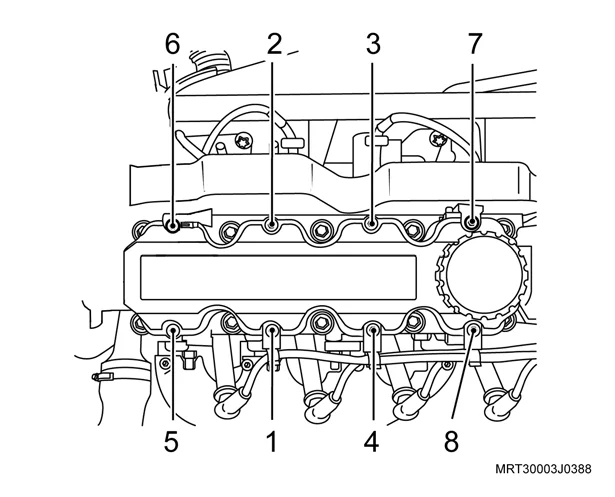

Figura: Tampa de válvula
MOTOR · COMPONENTES DO MOTORTampa de válvula8 N·mC24SE/X24XF/N24XF
Figura: Tampa de válvulas
MOTOR · COMPONENTES DO MOTORTampa de válvulas8 N·mC24SE

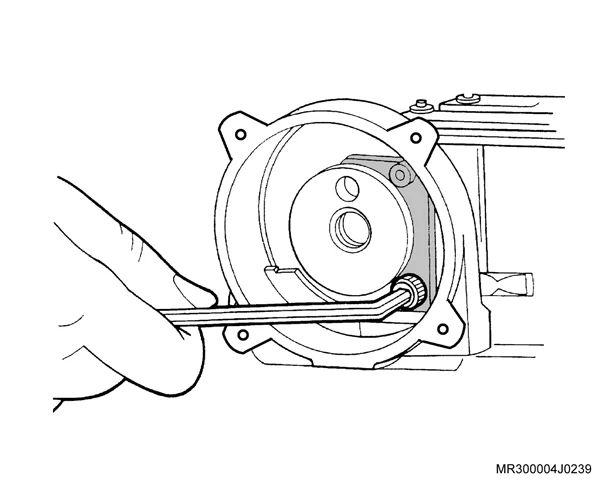

Figura: Tampa traseira da carcaça do comando de válvulas (C24SE/X24XF)
MOTOR · COMPONENTES DO MOTORTampa traseira da carcaça do comando de válvulas (C24SE/X24XF)8 N·mC24SE/X24XF

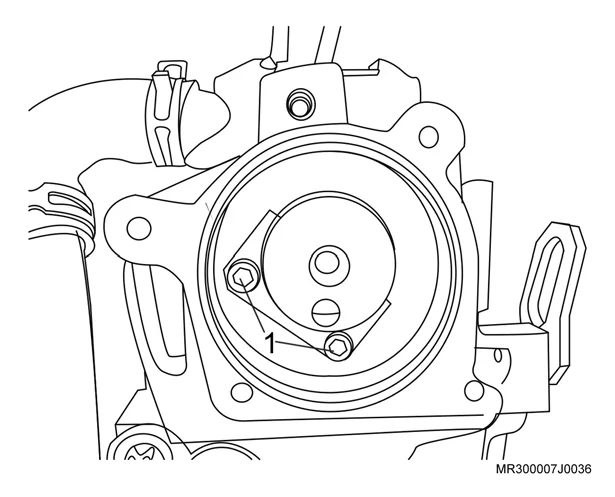

Figura: Tampa traseira da carcaça do comando de válvulas (N24XF)
MOTOR · COMPONENTES DO MOTORTampa traseira da carcaça do comando de válvulas (N24XF)12 N·mN24XF

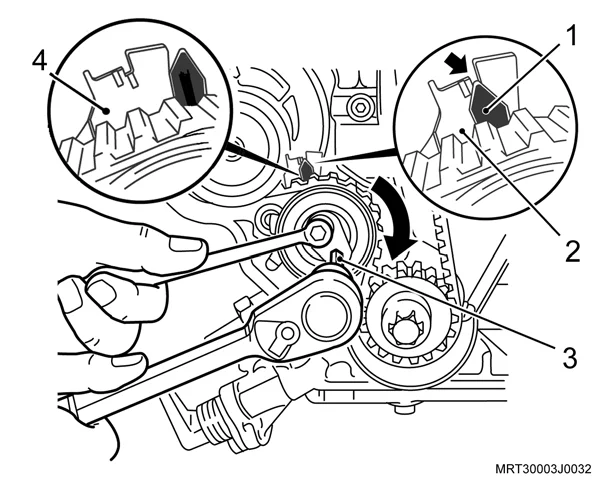

Figura: Tensionador
MOTOR · COMPONENTES DO MOTORTensionador20 N·mC24SE/X24XF/N24XF

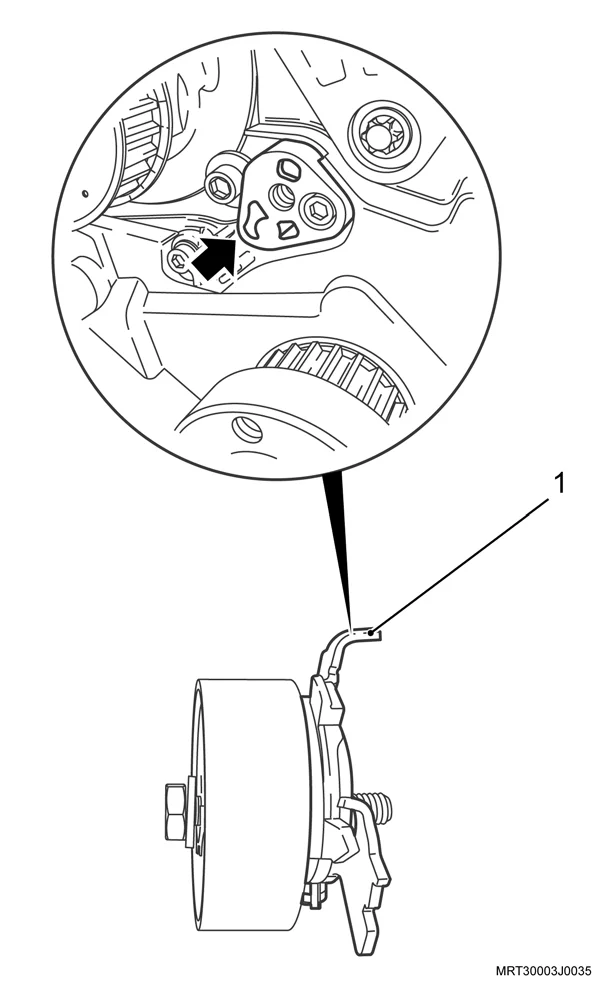

Figura: Tensionador da correia
MOTOR · COMPONENTES DO MOTORTensionador da correia20 N·mC24SE/X24XF/N24XF

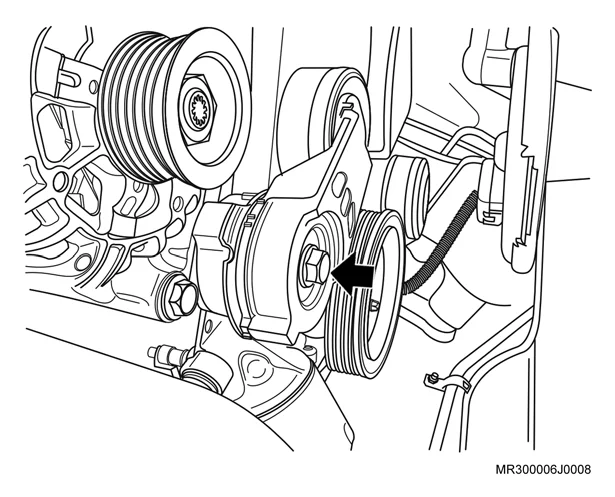

Figura: Tensionador da correia dentada
MOTOR · COMPONENTES DO MOTORTensionador da correia dentada20 N·mC24SE/X24XF/N24XF
MOTOR · COMPONENTES DO MOTORTerminais do alternador10 N·mC24SE/X24XF/N24XF

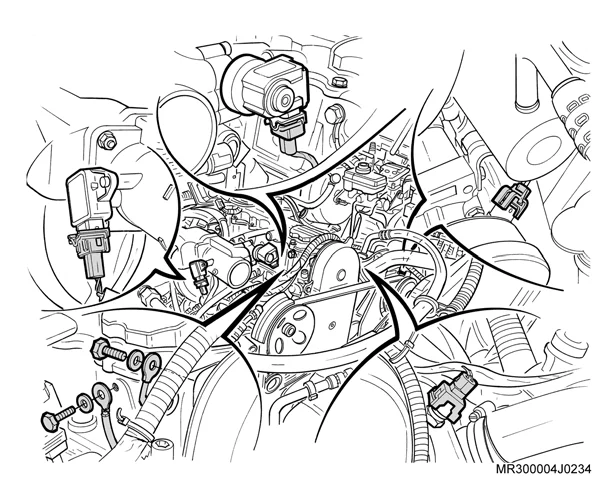

Figura: Terminais do motor de partida
MOTOR · COMPONENTES DO MOTORTerminais do motor de partida2 N·mC24SE
MOTOR · COMPONENTES DO MOTORTerminal do fio massa da bateria junto ao bloco do motor37,5 N·mC24SE
MOTOR · COMPONENTES DO MOTORTransmissão70 N·mC24SE
Figura: Transmissão ao bloco do motor
MOTOR · COMPONENTES DO MOTORTransmissão ao bloco do motor70 N·mC24SE
Figura: Trava do comando de válvulas
MOTOR · COMPONENTES DO MOTORTrava do comando de válvulas7 N·mC24SE/X24XF/N24XF

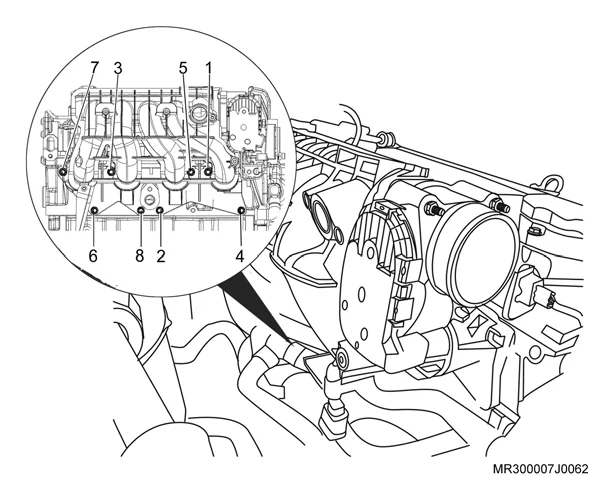

Figura: Tubo de distribuição (N24XF)
MOTOR · COMPONENTES DO MOTORTubo de distribuição (N24XF)10 N·mN24XF
Figura: Tubo de distribuição de combustível
MOTOR · COMPONENTES DO MOTORTubo de distribuição de combustível26 N·mC24SE
Figura: Tubo de escapamento ao coletor de escapamento
MOTOR · COMPONENTES DO MOTORTubo de escapamento ao coletor de escapamento17 N·mC24SE/X24XF/N24XF
Figura: Tubo de sucção
MOTOR · COMPONENTES DO MOTORTubo de sucção8 N·mC24SE
Figura: Tubo de sucção de óleo junto à chapa defletora e a ponte das capas dos mancais
MOTOR · COMPONENTES DO MOTORTubo de sucção de óleo junto à chapa defletora e a ponte das capas dos mancais20 N·mX24XF/N24XF
Figura: Tubo de sucção de óleo na bomba de óleo
MOTOR · COMPONENTES DO MOTORTubo de sucção de óleo na bomba de óleo6 N·mX24XF/N24XF
Figura: Tubo de sucção na bomba de óleo
MOTOR · COMPONENTES DO MOTORTubo de sucção na bomba de óleo6 N·mX24XF/N24XF
Figura: Tubo de ventilação positiva do cárter junto com o tubo da vareta de óleo
MOTOR · COMPONENTES DO MOTORTubo de ventilação positiva do cárter junto com o tubo da vareta de óleo15 N·mX24XF/N24XF
Figura: Tubo e sucção de óleo junto à chapa defletora e a ponte das capas dos mancais (X24XF)
MOTOR · COMPONENTES DO MOTORTubo e sucção de óleo junto à chapa defletora e a ponte das capas dos mancais (X24XF)20 N·mX24XF
Figura: Tubo e sucção de óleo junto à chapa defletora e a ponte das capas dos mancais (N24XF)
MOTOR · COMPONENTES DO MOTORTubo e sucção de óleo junto à chapa defletora e a ponte das capas dos mancais (N24XF)19 N·mN24XF
Figura: Tubo intermediário ao tubo dianteiro
MOTOR · COMPONENTES DO MOTORTubo intermediário ao tubo dianteiro17 N·mC24SE

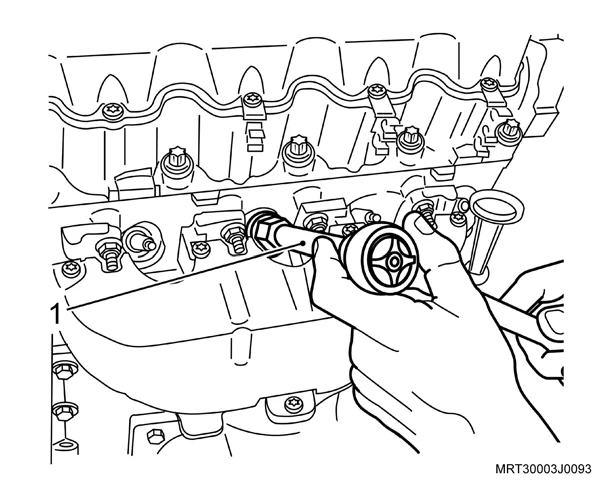

Figura: Velas de ignição (C24SE/X24XF/)
MOTOR · COMPONENTES DO MOTORVelas de ignição (C24SE/X24XF/)27,5 N·mC24SE/X24XF/N24XF

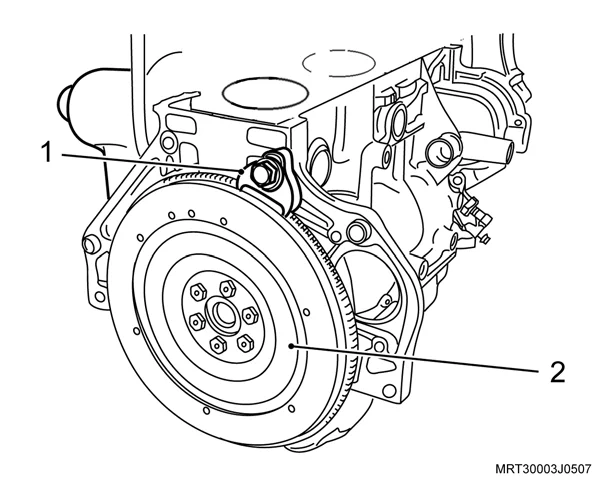

Figura: Volante (C24SE/X24XF)
MOTOR · COMPONENTES DO MOTORVolante (C24SE/X24XF)35 N·m+30° + 15°Uso únicoC24SE/X24XF

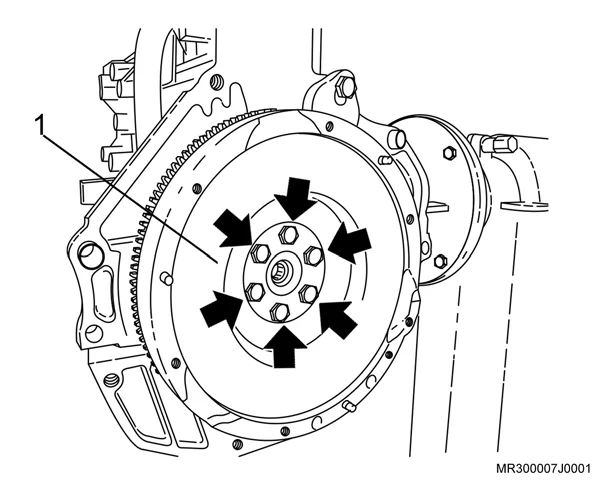

Figura: Volante (N24XF)
MOTOR · COMPONENTES DO MOTORVolante (N24XF)50 N·mN24XF
MOTOR · COMPONENTES DO MOTORVolante do motor (C24SE/X24XF)35 N·m+35° + 15°Uso únicoC24SE/X24XF
MOTOR · COMPONENTES DO MOTORVolante do motor (N24XF)50 N·mN24XF

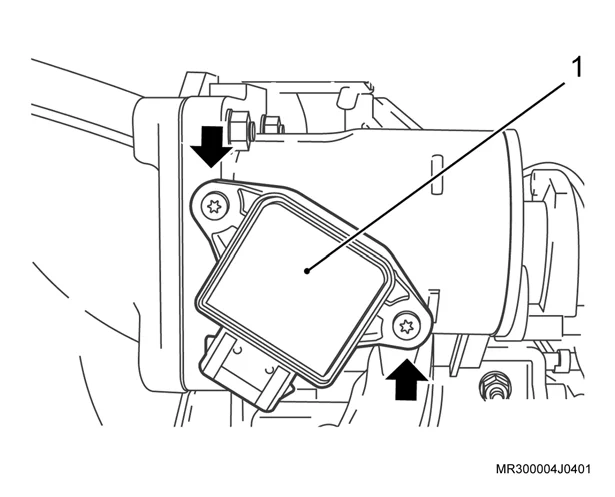

Figura: Sensor
MOTOR · CONTROLE DE EMISSÕESSensor3 N·mC24SE

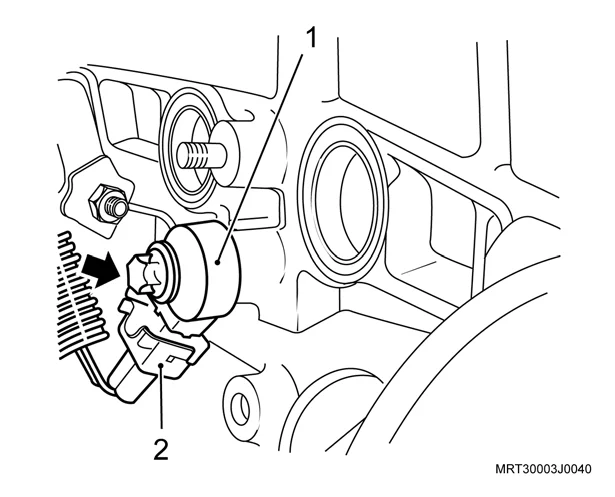

Figura: Sensor de detonação
MOTOR · CONTROLE DE EMISSÕESSensor de detonação20 N·mC24SE/X24XF/N24XF
Figura: Sensor de oxigênio
MOTOR · CONTROLE DE EMISSÕESSensor de oxigênio42 N·mC24SE/X24XF/N24XF

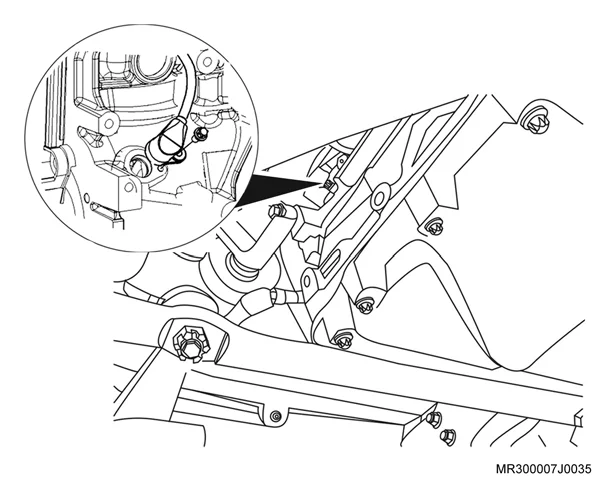

Figura: Sensor de posição da árvore de manivelas
MOTOR · CONTROLE DE EMISSÕESSensor de posição da árvore de manivelas6 N·mX24XF/N24XF

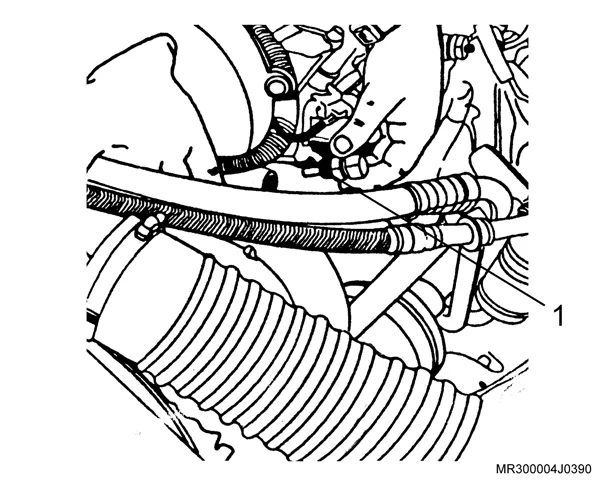

Figura: Sensor de temperatura do líquido de arrefecimento
MOTOR · CONTROLE DE EMISSÕESSensor de temperatura do líquido de arrefecimento20 N·mC24SE/X24XF/N24XF

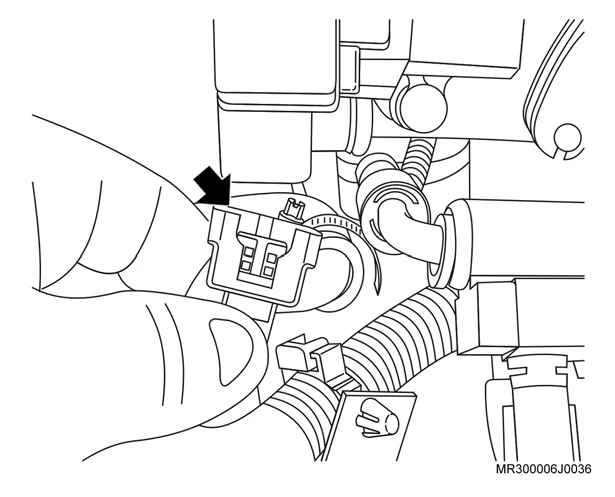

Figura: Válvula
MOTOR · CONTROLE DE EMISSÕESVálvula3 N·mC24SE

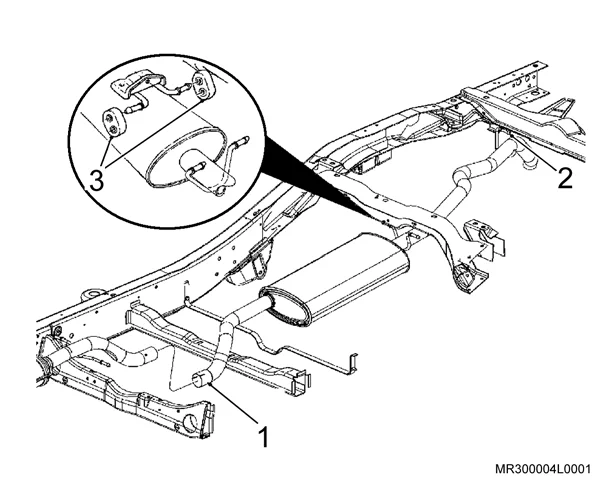

Figura: Braçadeira (30 N·m)
MOTOR · ESCAPAMENTOBraçadeira (30 N·m)30 N·m

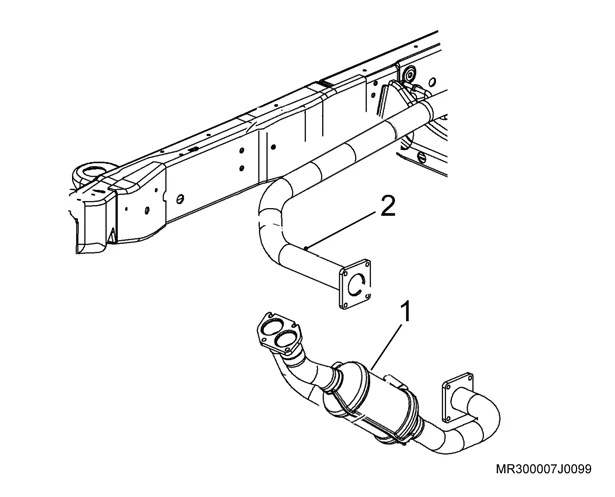

Figura: Conversor catalítico no coletor de escapamento
MOTOR · ESCAPAMENTOConversor catalítico no coletor de escapamento39 N·mX24XF/N24XF

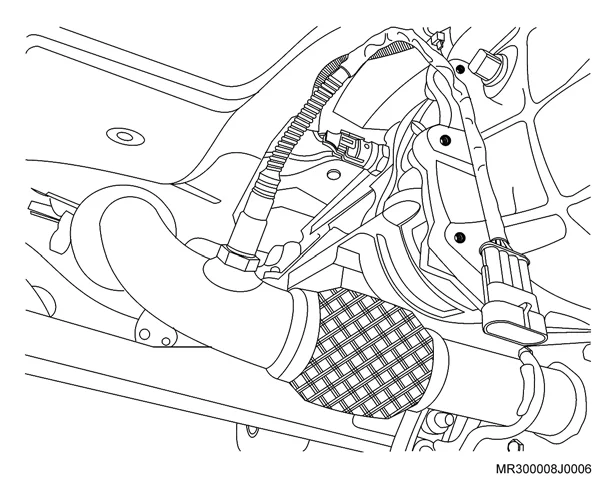

Figura: Sensor de oxigênio no tubo dianteiro do escapamento
MOTOR · ESCAPAMENTOSensor de oxigênio no tubo dianteiro do escapamento41 N·mN24XF
MOTOR · ESCAPAMENTOSuporte do tubo de escapamento central19 N·mX24XF
MOTOR · ESCAPAMENTOSuporte do tubo do catalisador19 N·mC24SE
Figura: Tubo de escapamento central no conversor catalítico
MOTOR · ESCAPAMENTOTubo de escapamento central no conversor catalítico31 N·mX24XF/N24XF
MOTOR · ESCAPAMENTOTubo de escapamento central no tubo do silenciador central30 N·mX24XF/N24XF
Figura: Tubo dianteiro com conversor catalítico junto ao tubo de escapamento central com conversor catalítico
MOTOR · ESCAPAMENTOTubo dianteiro com conversor catalítico junto ao tubo de escapamento central com conversor catalítico31 N·mN24XF

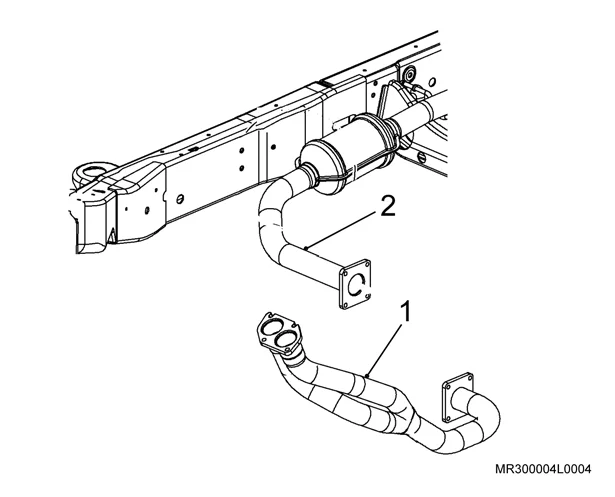

Figura: Tubo dianteiro no coletor
MOTOR · ESCAPAMENTOTubo dianteiro no coletor39 N·mC24SE

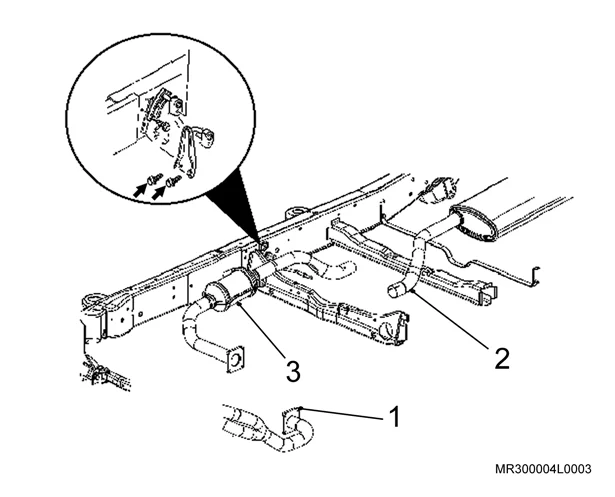

Figura: Tubo dianteiro no tubo do conversor catalítico
MOTOR · ESCAPAMENTOTubo dianteiro no tubo do conversor catalítico31 N·mC24SE
MOTOR · ESCAPAMENTOTubo do catalisador30 N·mC24SE

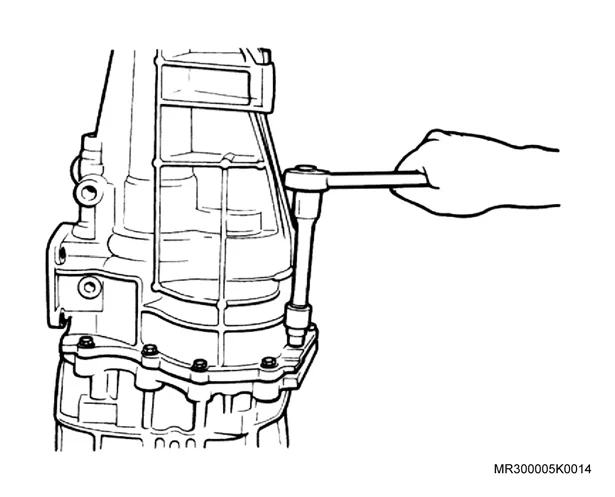

Figura: 10 parafusos de fixação da extensão traseira
TRANSMISSÃO10 parafusos de fixação da extensão traseira22,5 N·m

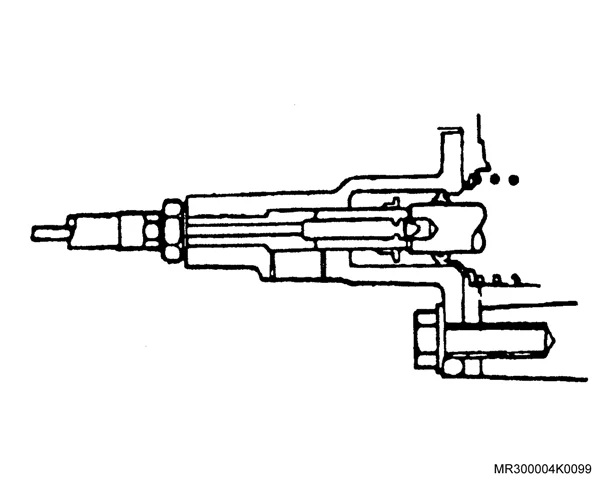

Figura: Acoplamento — parafuso do eixo
TRANSMISSÃOAcoplamento — parafuso do eixo10 N·m

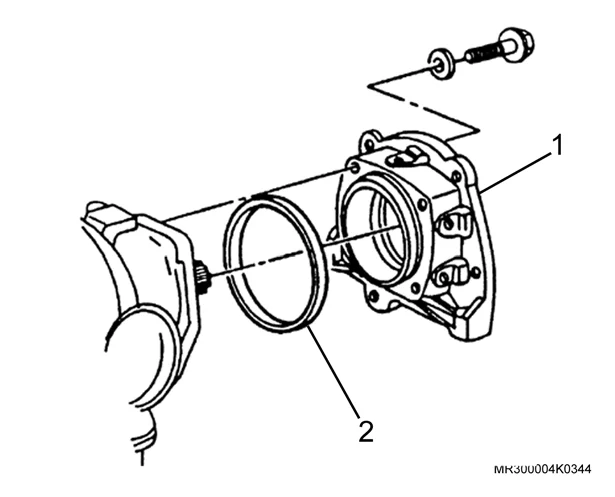

Figura: Adaptador na transmissão
TRANSMISSÃOAdaptador na transmissão50 N·m
TRANSMISSÃOAlavanca do eixo seletor25 N·m
TRANSMISSÃOAlavanca seletora30 N·m
Figura: Alojamento do cabo
TRANSMISSÃOAlojamento do cabo22,5 N·m

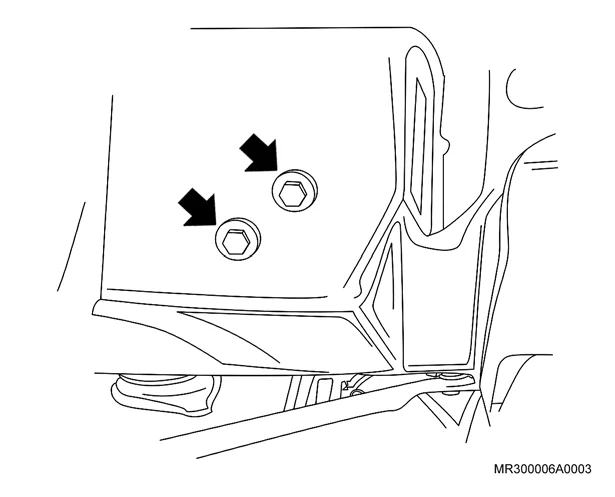

Figura: Atuador
TRANSMISSÃOAtuador1,4 N·m
TRANSMISSÃOBujão de abastecimento de óleo60 N·m
TRANSMISSÃOBujão de drenagem25 N·m

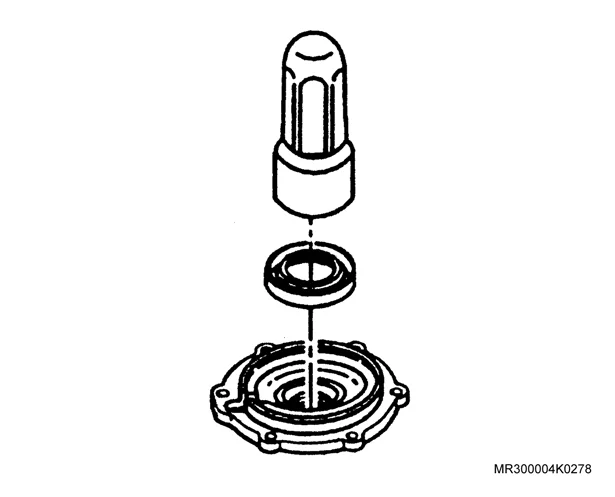

Figura: Bujão de drenagem de óIeo
TRANSMISSÃOBujão de drenagem de óIeo60 N·m
TRANSMISSÃOBujão de enchimento25 N·m

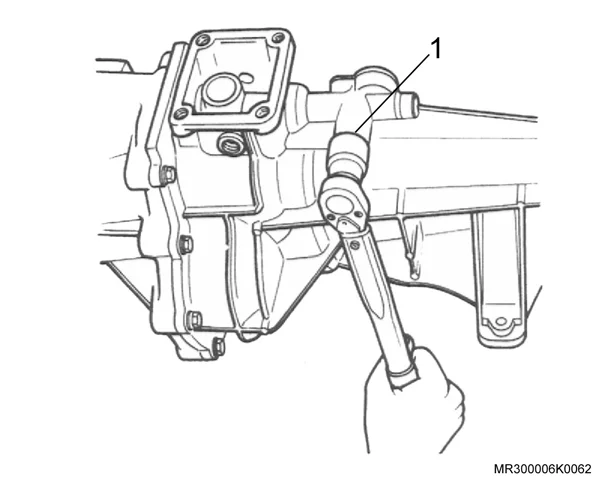

Figura: Bujão do pino posicionador das marchas
TRANSMISSÃOBujão do pino posicionador das marchas17 N·m

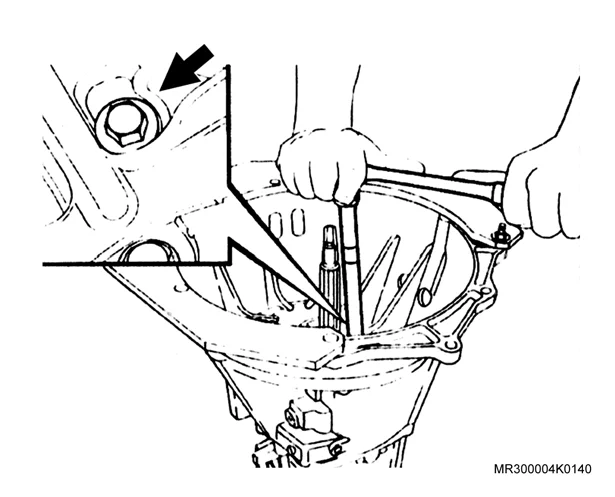

Figura: Bujão roscado da transmissão
TRANSMISSÃOBujão roscado da transmissão22 N·m

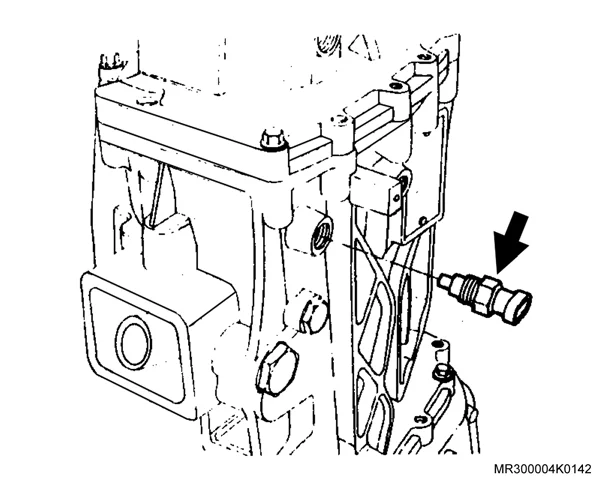

Figura: Bujão roscado do câmbio
TRANSMISSÃOBujão roscado do câmbio14 N·m

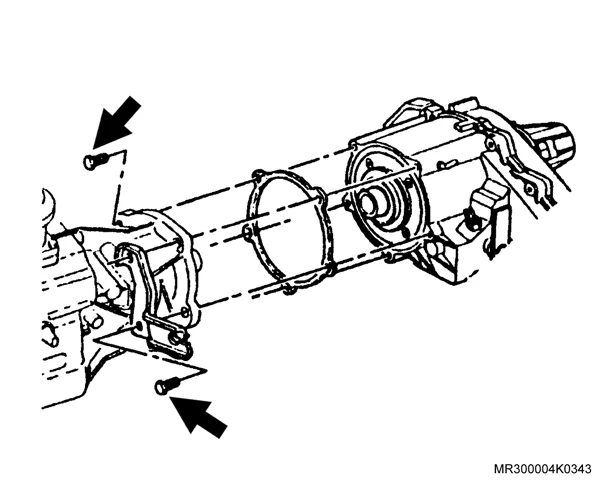

Figura: Caixa de transferência
TRANSMISSÃOCaixa de transferência55 N·m

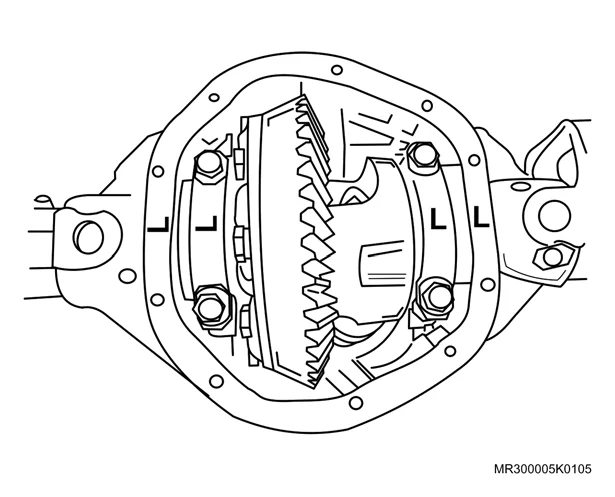

Figura: Capas dos mancais
TRANSMISSÃOCapas dos mancais110 N·m

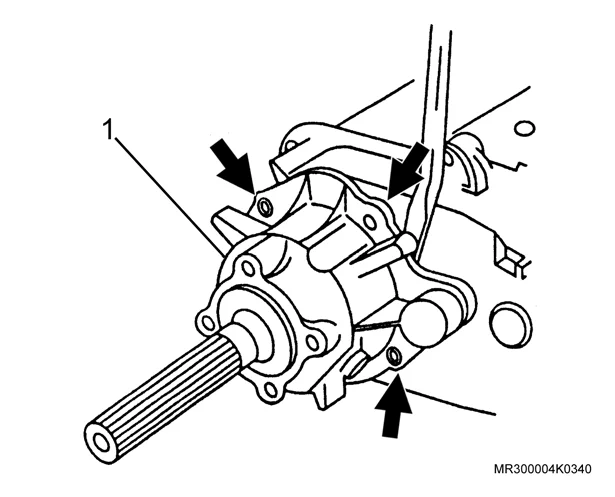

Figura: Carcaça da transmissão — fixação

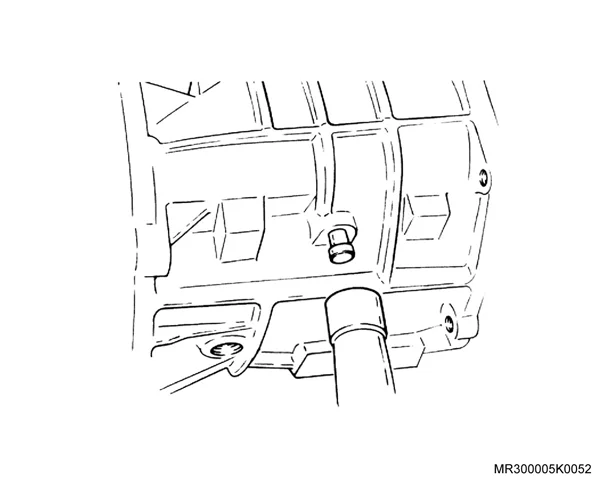

TRANSMISSÃOCarcaça da transmissão — fixação31 N·m
Figura: Carcaça do câmbio — fixação
TRANSMISSÃOCarcaça do câmbio — fixação22,5 N·m

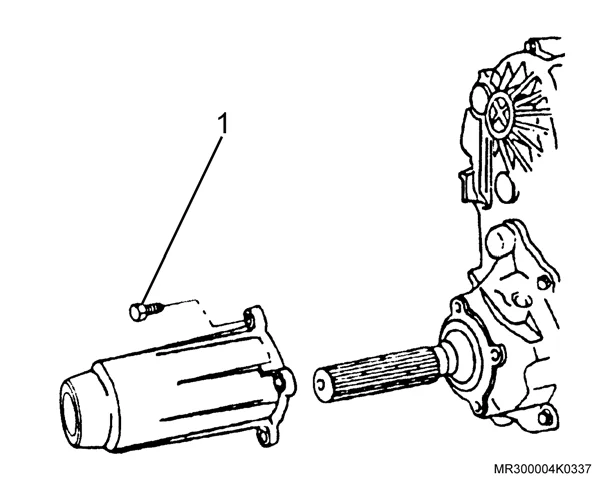

Figura: Carcaça da extensão traseira
TRANSMISSÃOCarcaça da extensão traseira31 N·m
TRANSMISSÃOCarcaça da extensão à transmissão automática45 N·m

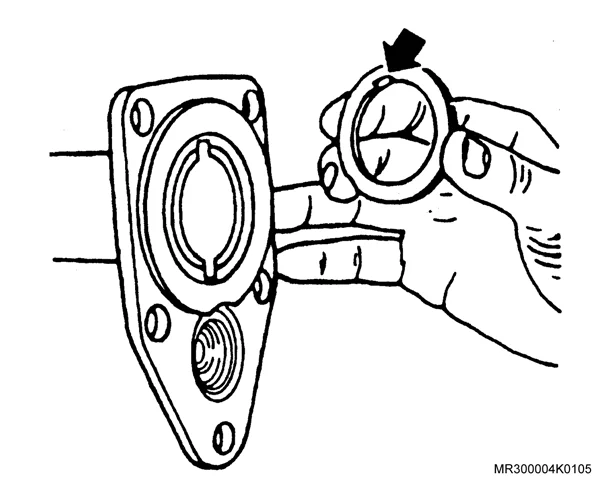

Figura: Carcaça da semi-árvore no diferencial
TRANSMISSÃOCarcaça da semi-árvore no diferencial48 N·m
TRANSMISSÃOCarcaça do conversor55 N·m

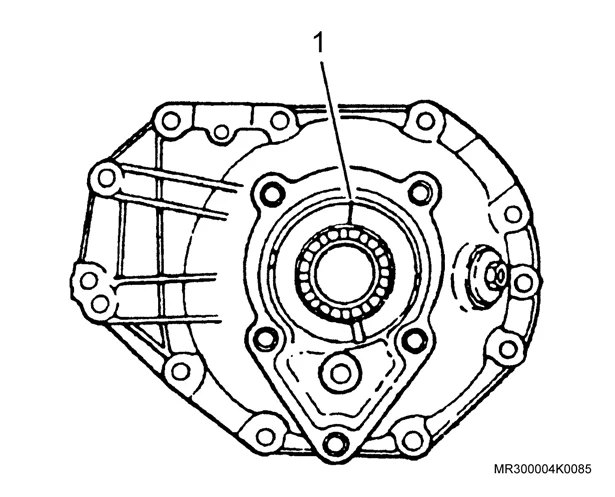

Figura: Carcaça do diferencial dianteiro
TRANSMISSÃOCarcaça do diferencial dianteiro48 N·m
TRANSMISSÃOCarcaça do semi-eixo48 N·m

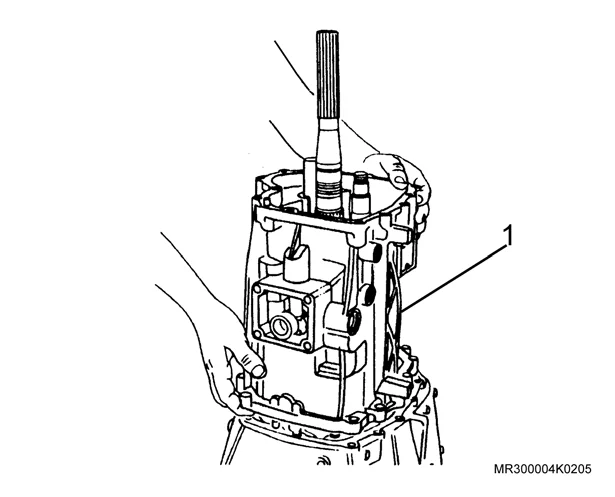

Figura: Carcaça intermediária à carcaça dianteira
TRANSMISSÃOCarcaça intermediária à carcaça dianteira22 N·m

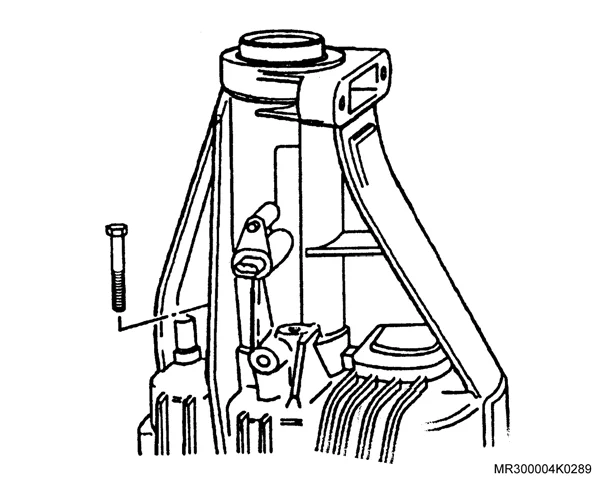

Figura: Carcaça traseira
TRANSMISSÃOCarcaça traseira22 N·m
Figura: Carcaça traseira à carcaça intermediária
TRANSMISSÃOCarcaça traseira à carcaça intermediária22 N·m
TRANSMISSÃOCavilha de fixação25 N·m

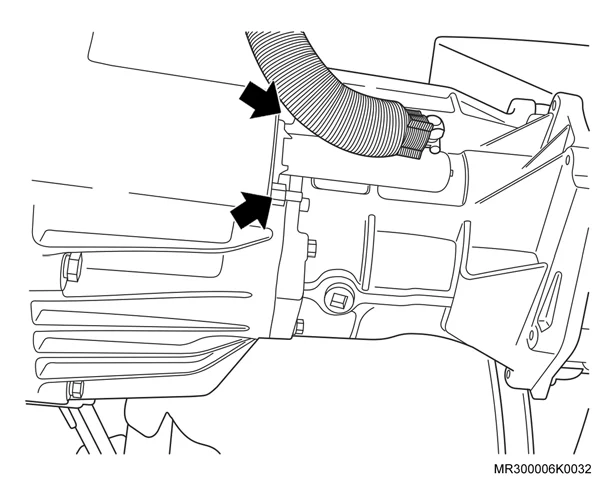

Figura: Cilindro atuador do garfo da embreagem
TRANSMISSÃOCilindro atuador do garfo da embreagem23 N·m
Figura: Cilindro mestre da embreagem
TRANSMISSÃOCilindro mestre da embreagem13 N·m

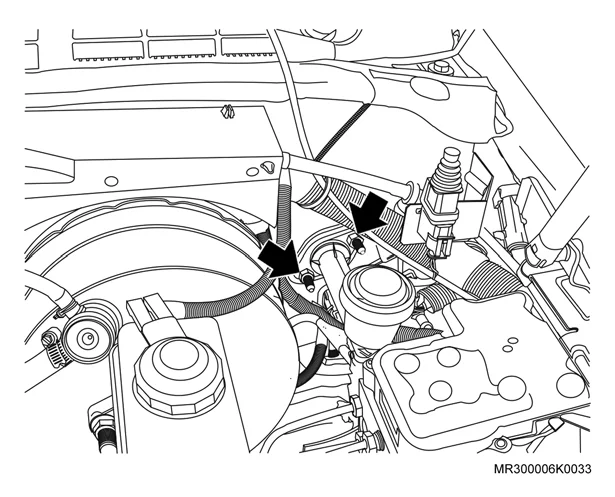

Figura: Cilindro-mestre da embreagem
TRANSMISSÃOCilindro-mestre da embreagem13 N·m
TRANSMISSÃOCobertura20 N·m

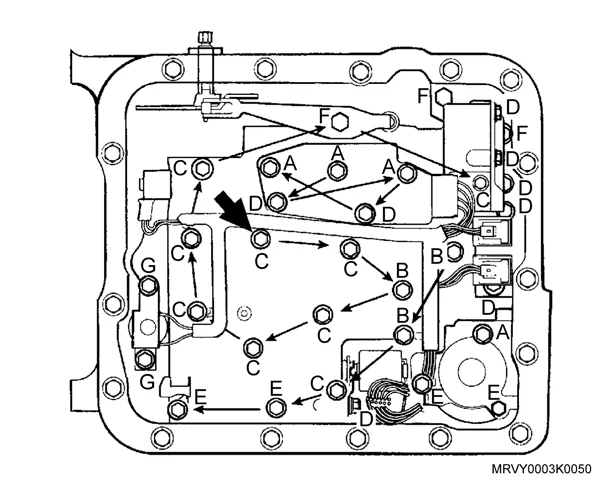

Figura: Corpo da válvula e conjunto do interruptor de posição da válvula manual TFP
TRANSMISSÃOCorpo da válvula e conjunto do interruptor de posição da válvula manual TFP12 N·m
TRANSMISSÃOCoxim do motor à carcaça da extensão58 N·m

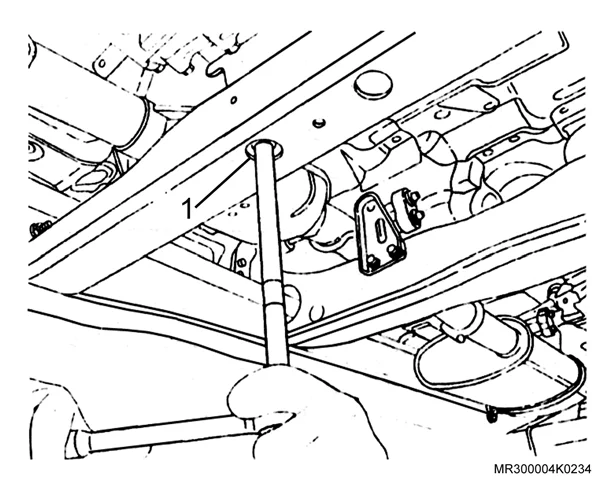

Figura: Coxim traseiro da transmissão
TRANSMISSÃOCoxim traseiro da transmissão52 N·m
TRANSMISSÃOCoxim traseiro do câmbio33 N·m

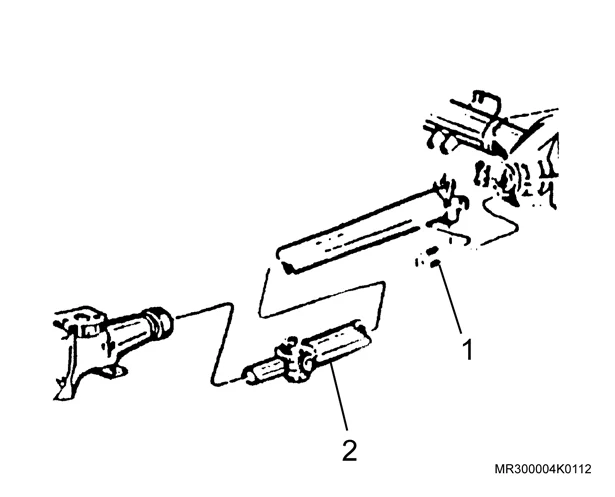

Figura: Cruzeta
TRANSMISSÃOCruzeta20 N·m

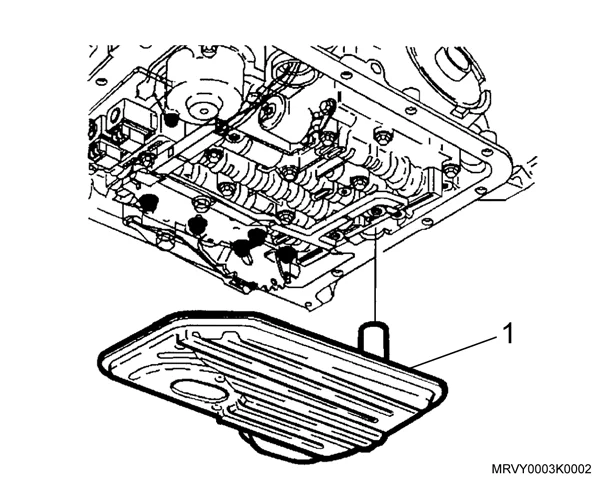

Figura: Cárter de óleo
TRANSMISSÃOCárter de óleo12 N·m

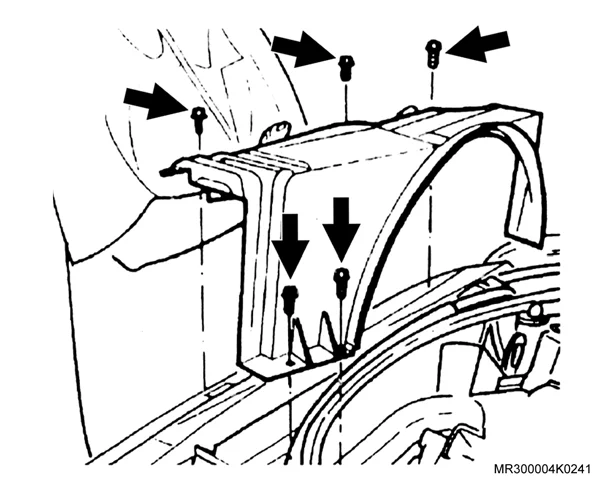

Figura: Defletor do radiador — suporte
TRANSMISSÃODefletor do radiador — suporte8 N·m
TRANSMISSÃODiferencial dianteiro103 N·m
TRANSMISSÃOEixo da engrenagem intermediária22 N·m
TRANSMISSÃOEixo manual à alavanca de retenção interna30 N·m

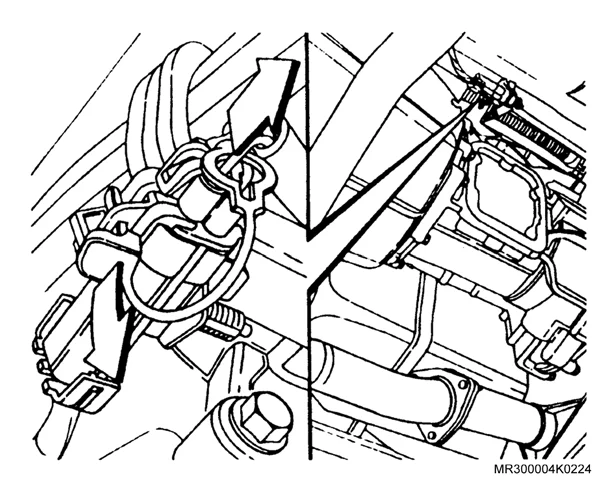

Figura: Escapamento dianteiro junto ao coletor
TRANSMISSÃOEscapamento dianteiro junto ao coletor55 N·m
Figura: Escapamento dianteiro junto ao intermediário
TRANSMISSÃOEscapamento dianteiro junto ao intermediário55 N·m

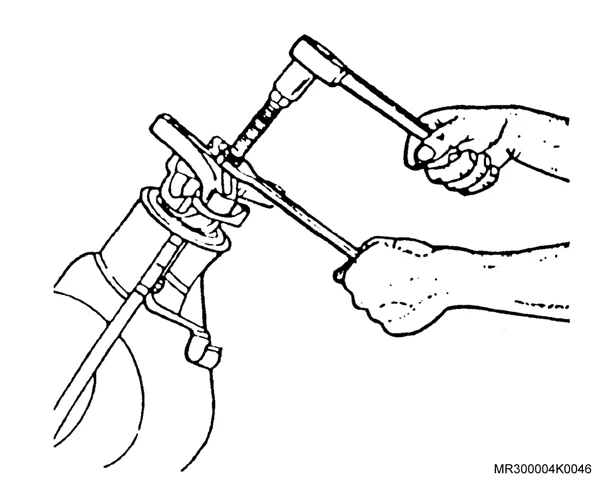

Figura: Flange do eixo traseiro
TRANSMISSÃOFlange do eixo traseiro180 N·m
TRANSMISSÃOFlange do diferencial285 N·m

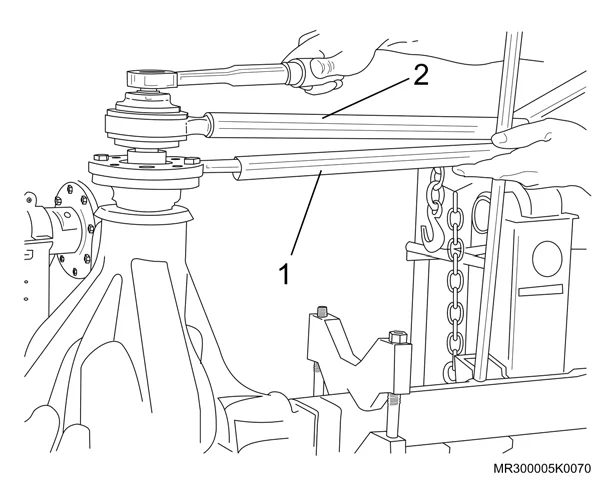

Figura: Flange do pinhão — porca
TRANSMISSÃOFlange do pinhão — porca244 N·m
Figura: Flange do pinhão — parafuso
TRANSMISSÃOFlange do pinhão — parafuso25 N·m

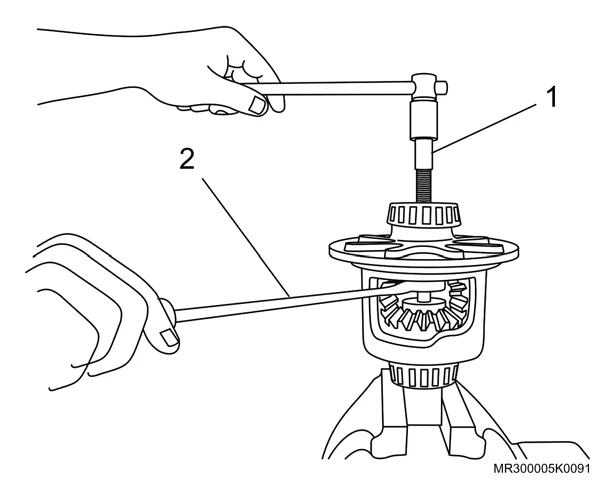

Figura: Fuso rosqueado
TRANSMISSÃOFuso rosqueado122 N·m
TRANSMISSÃOGrampos10 N·m

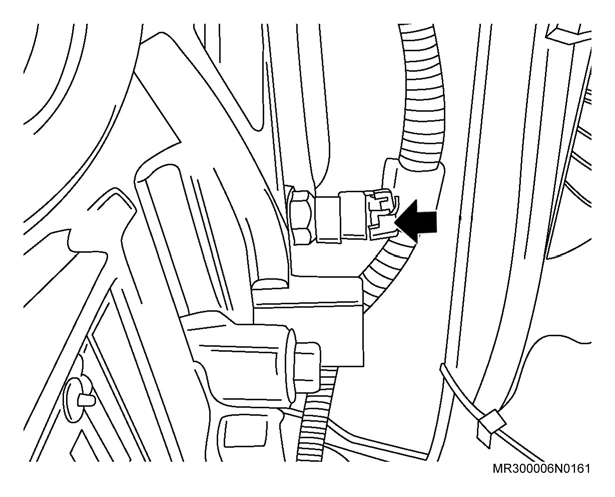

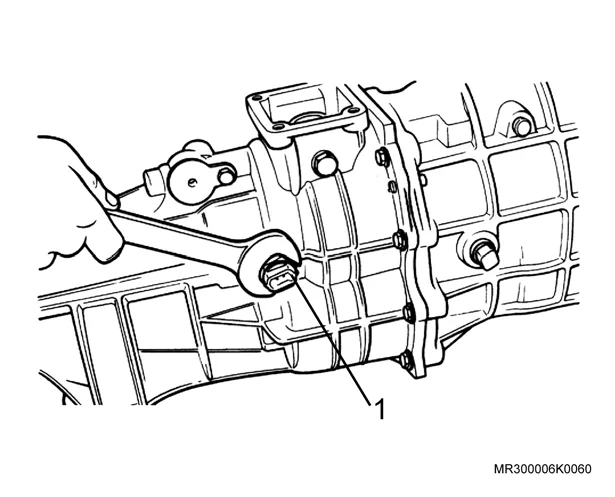

Figura: Interruptor de ré — câmbio manual
TRANSMISSÃOInterruptor de ré — câmbio manual17 N·m

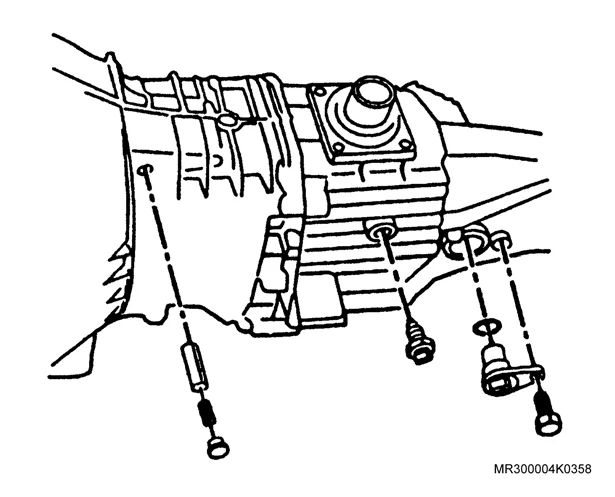

Figura: Interruptor de ré — câmbio automático
TRANSMISSÃOInterruptor de ré — câmbio automático9 N·m

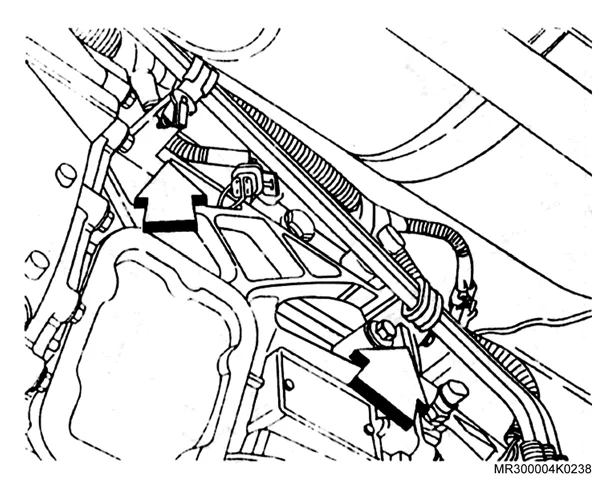

Figura: Linha de combustível
TRANSMISSÃOLinha de combustível22 N·m
Figura: Luvas ajustadoras dos rolamentos do diferencial
TRANSMISSÃOLuvas ajustadoras dos rolamentos do diferencial140 N·m

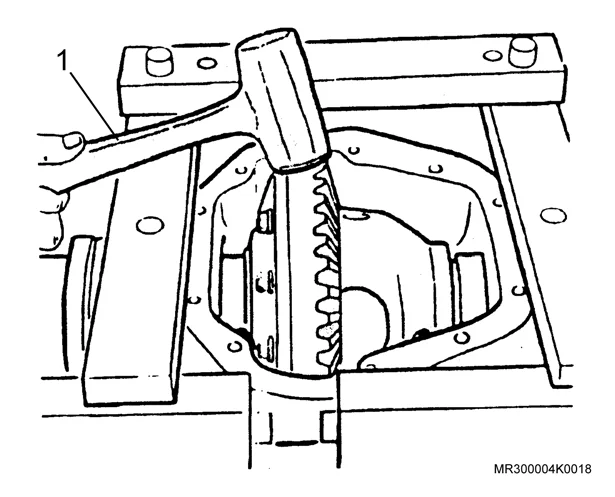

Figura: Mancais
TRANSMISSÃOMancais121 N·m

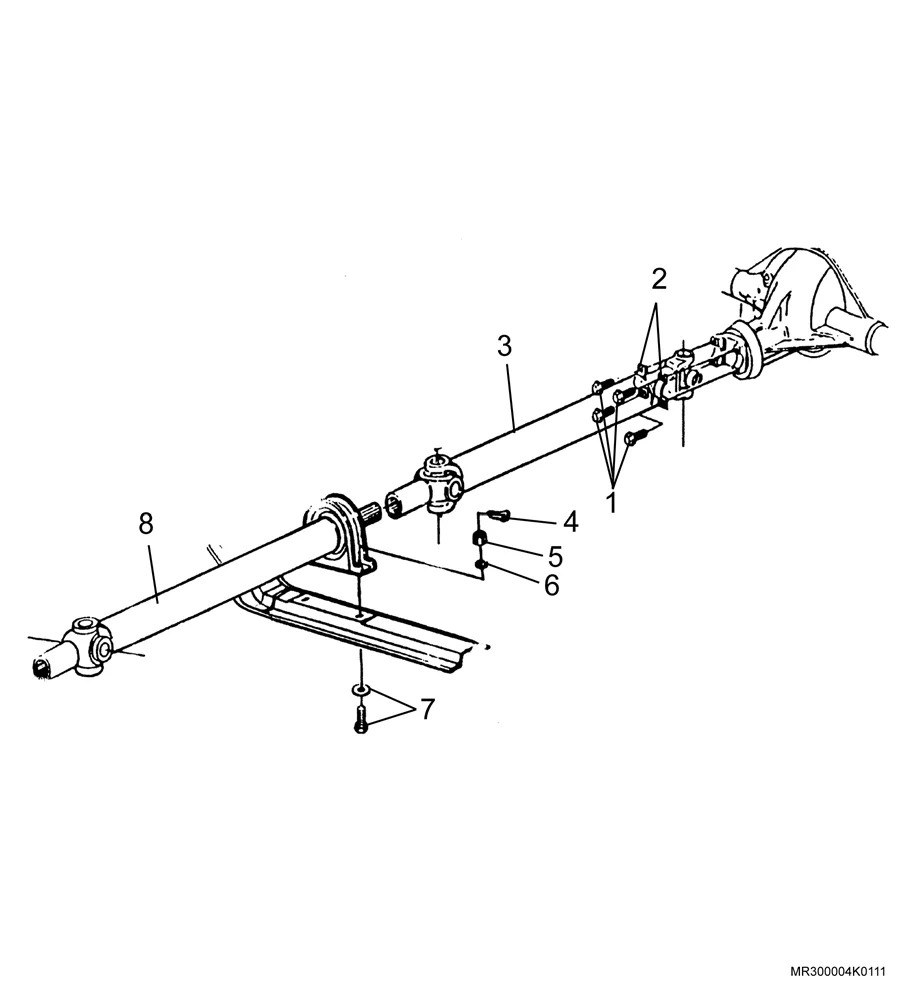

Figura: Mancal traseiro
TRANSMISSÃOMancal traseiro42 N·m
TRANSMISSÃOMola de retenção manual25 N·m

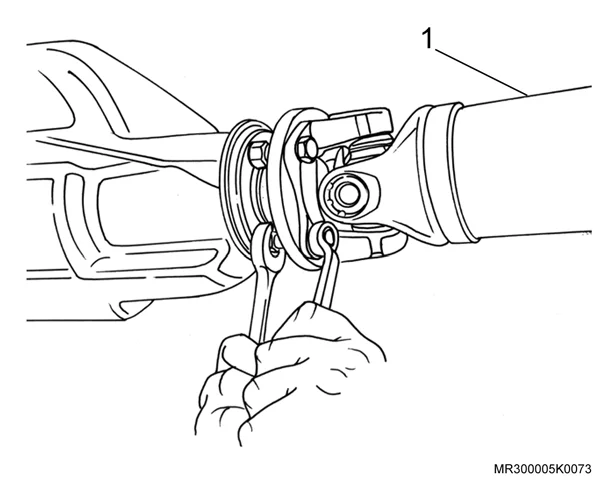

Figura: Nova porca de fixação do flange do pinhão
TRANSMISSÃONova porca de fixação do flange do pinhão244 N·m

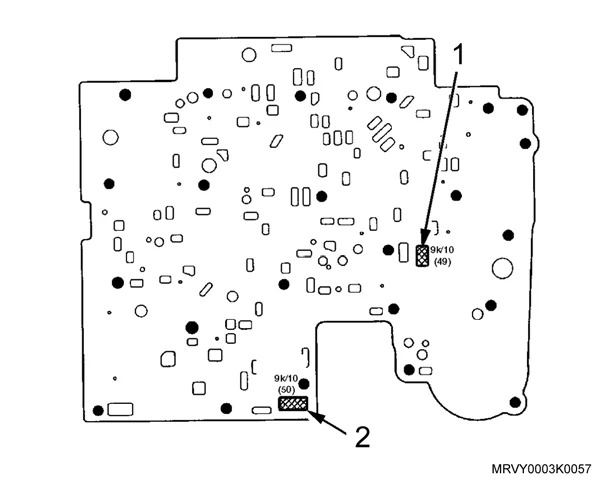

Figura: Parafuso de retenção da placa de suporte da placa espaçadora
TRANSMISSÃOParafuso de retenção da placa de suporte da placa espaçadora12 N·m
TRANSMISSÃOParafuso de retenção do interruptor de partida25 N·m
TRANSMISSÃOSensor de velocidade — retenção (manual)9 N·m

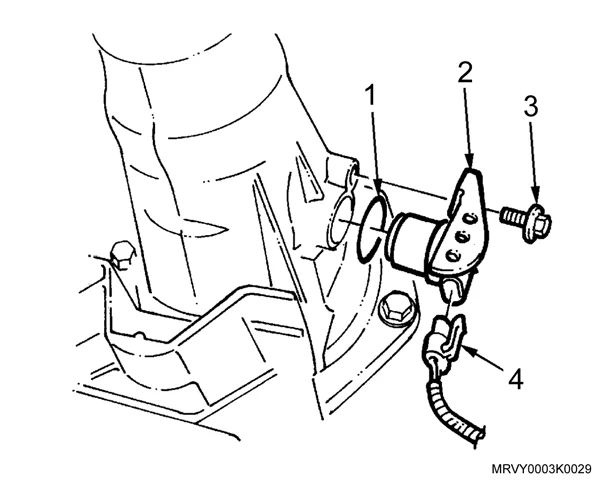

Figura: Sensor de velocidade — retenção (automático)
TRANSMISSÃOSensor de velocidade — retenção (automático)12 N·m

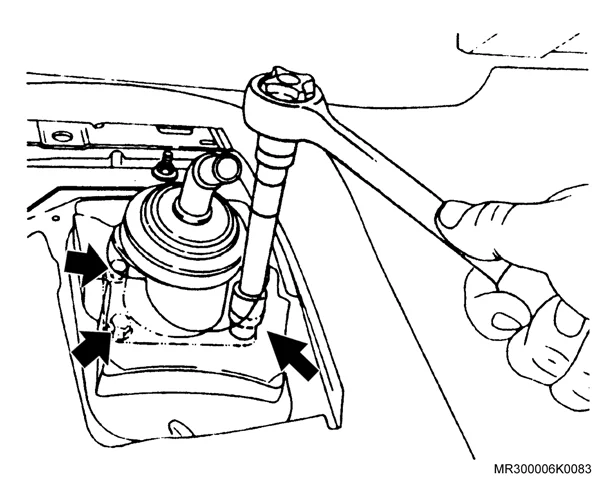

Figura: Parafusos de fixação de torre de mudanças
TRANSMISSÃOParafusos de fixação de torre de mudanças23 N·m
Figura: Parafusos e porcas de fixação da árvore longitudinal ao flange do pinhão
TRANSMISSÃOParafusos e porcas de fixação da árvore longitudinal ao flange do pinhão25 N·m

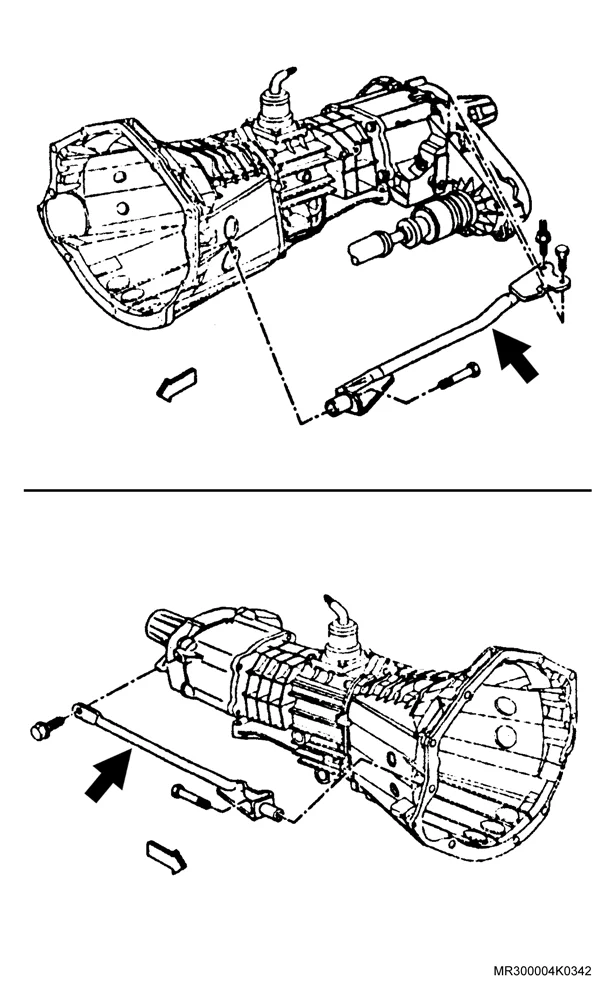

Figura: Parafusos e prisioneiro de fixação dos tirantes direito e esquerdo
TRANSMISSÃOParafusos e prisioneiro de fixação dos tirantes direito e esquerdo50 N·m
Figura: Parafusos e prisioneiros de fixação do tirante esquerdo
TRANSMISSÃOParafusos e prisioneiros de fixação do tirante esquerdo50 N·m

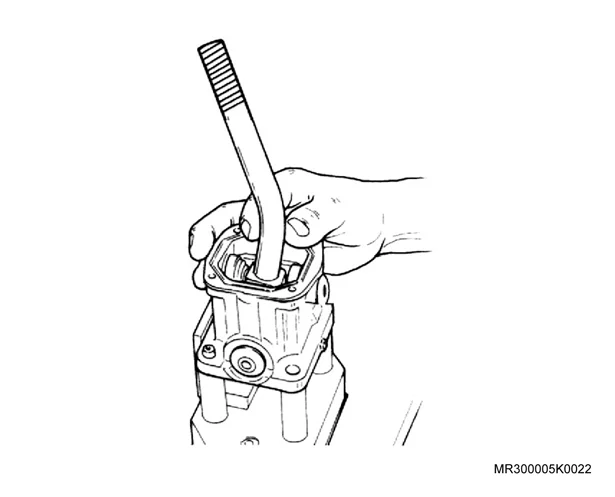

Figura: Parafusos laterais de articulação da alavanca
TRANSMISSÃOParafusos laterais de articulação da alavanca13 N·m
Figura: Parafusos, porcas de fixação da carcaça do semi-eixo
TRANSMISSÃOParafusos, porcas de fixação da carcaça do semi-eixo98 N·m

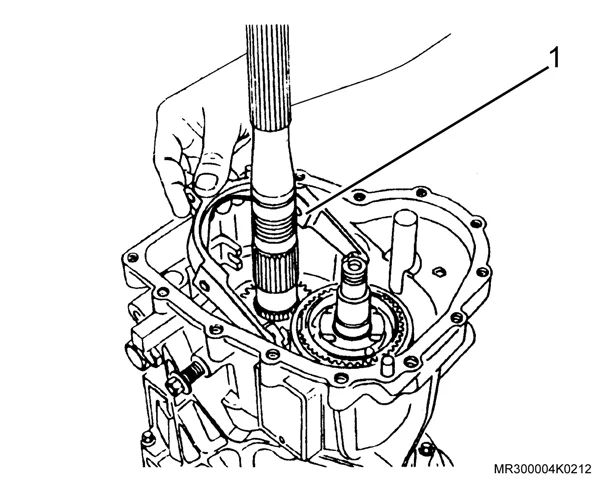

Figura: Pino roscado do garfo
TRANSMISSÃOPino roscado do garfo14 N·m

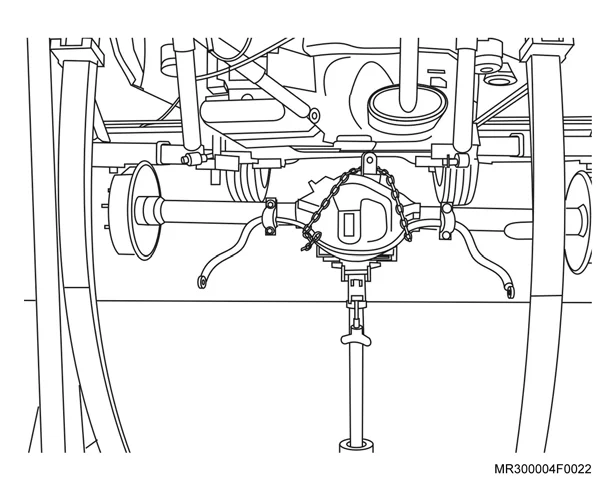

Figura: Placa retentora do rolamento e vedador da semi- árvore
TRANSMISSÃOPlaca retentora do rolamento e vedador da semi- árvore80 N·m

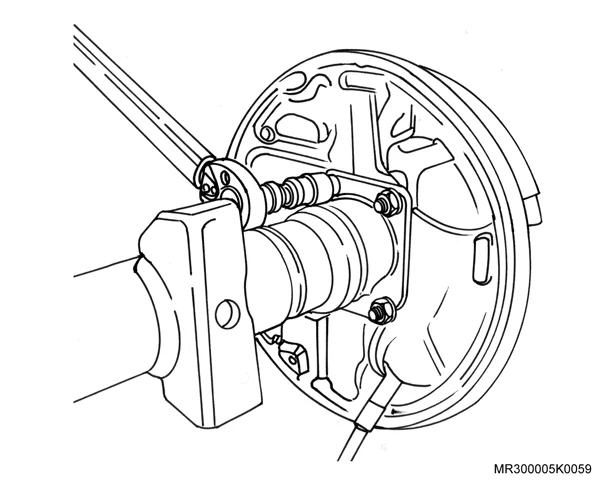

Figura: Placa retentora do rolamento e vedador da semi-árvore
TRANSMISSÃOPlaca retentora do rolamento e vedador da semi-árvore80 N·m
TRANSMISSÃOPorca de retenção da alavanca seletora25 N·m

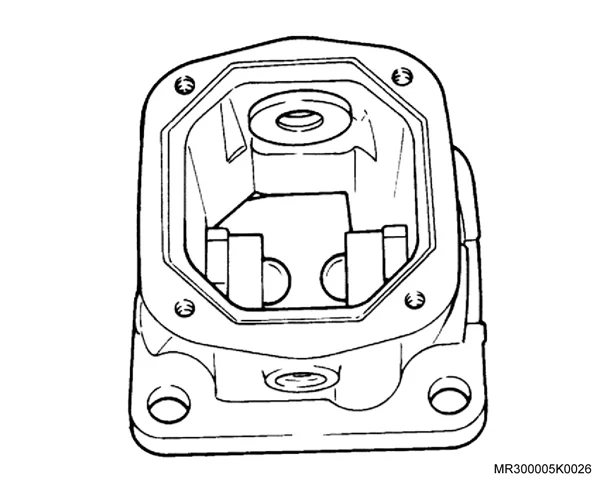

Figura: Porcas de retenção da mola tensora dos bujões
TRANSMISSÃOPorcas de retenção da mola tensora dos bujões17 N·m

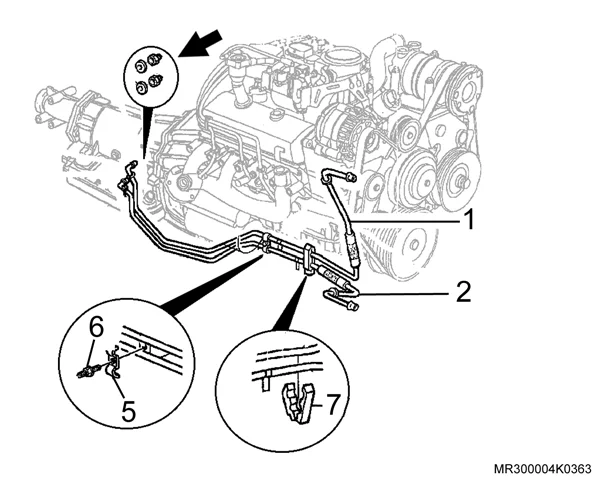

Figura: Presilha
TRANSMISSÃOPresilha10 N·m

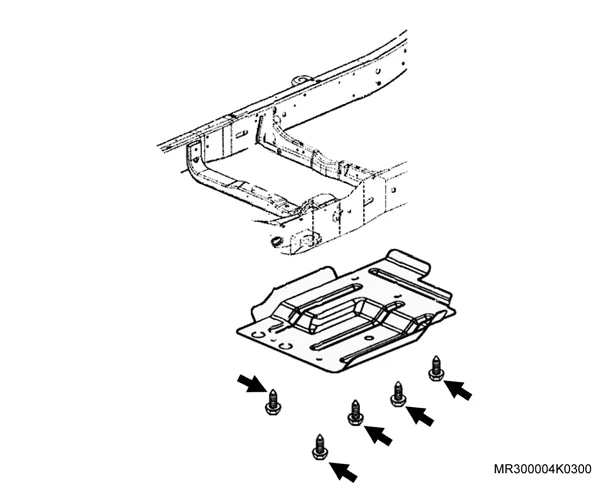

Figura: Protetor da caixa de transferência
TRANSMISSÃOProtetor da caixa de transferência33 N·m

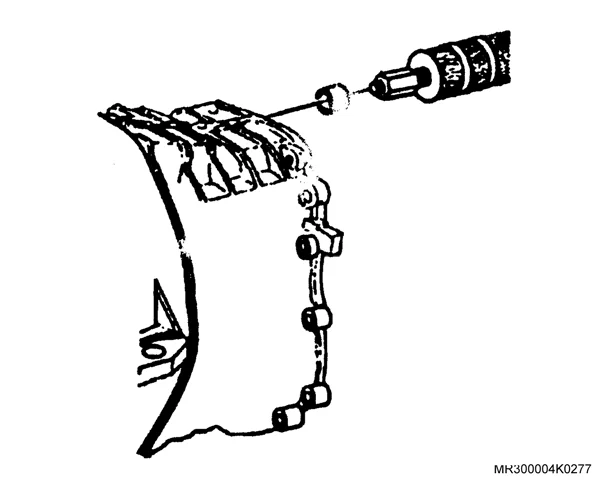

Figura: Retentor da árvore de saída
TRANSMISSÃORetentor da árvore de saída22 N·m

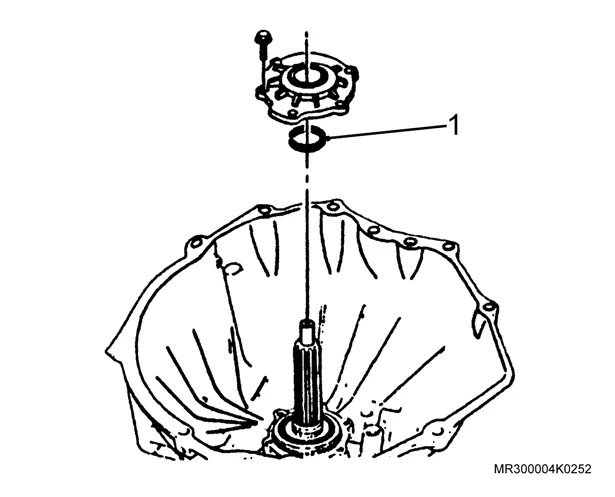

Figura: Retentor do rolamento da árvore de entrada
TRANSMISSÃORetentor do rolamento da árvore de entrada8,5 N·m

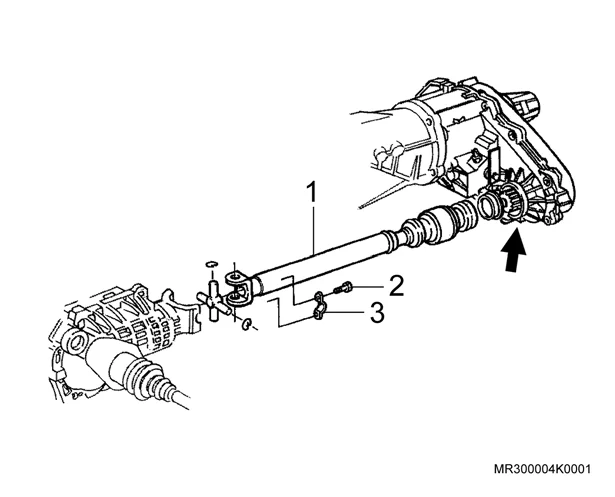

Figura: Retentores
TRANSMISSÃORetentores20 N·m
TRANSMISSÃORetentores da árvore de transmissão20 N·m

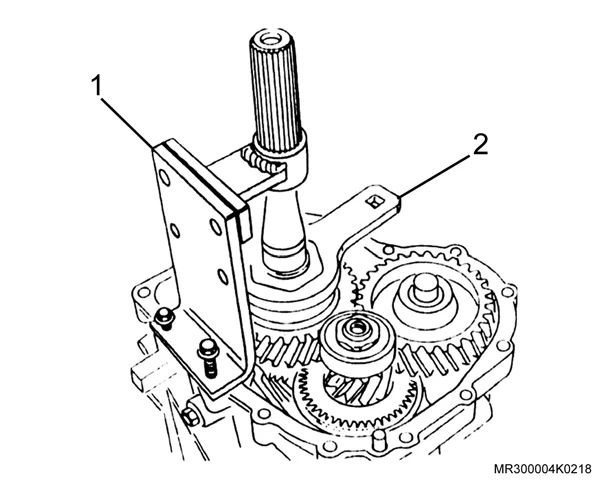

Figura: Rolamento do trem de engrenagem
TRANSMISSÃORolamento do trem de engrenagem110 N·m

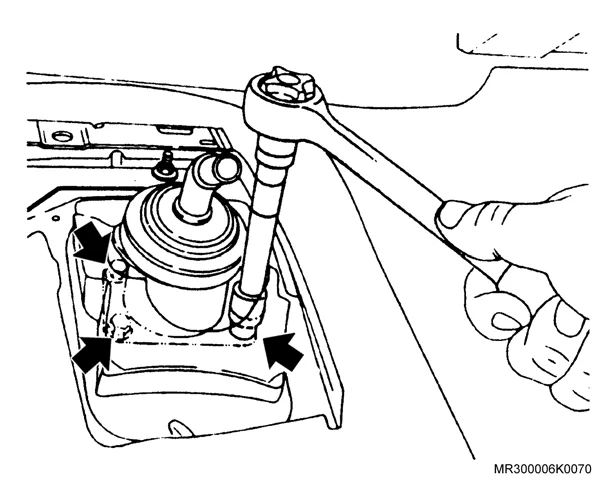

Figura: Seletor de mudanças de marcha
TRANSMISSÃOSeletor de mudanças de marcha22,5 N·m
TRANSMISSÃOSemi-eixo80 N·m
Figura: Sensor de velocidade do veículo
TRANSMISSÃOSensor de velocidade do veículo13 N·m
Figura: Sensor eletrônico de velocidade
TRANSMISSÃOSensor eletrônico de velocidade9 N·m
TRANSMISSÃOSolenóide da TCC12 N·m

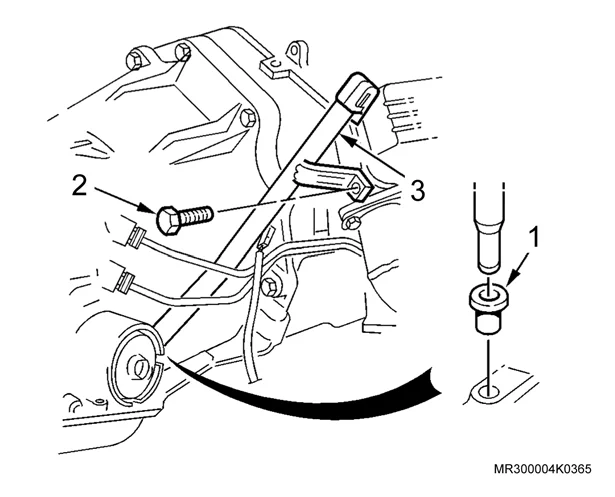

Figura: Suporte de retenção do tubo de abastecimento
TRANSMISSÃOSuporte de retenção do tubo de abastecimento30 N·m

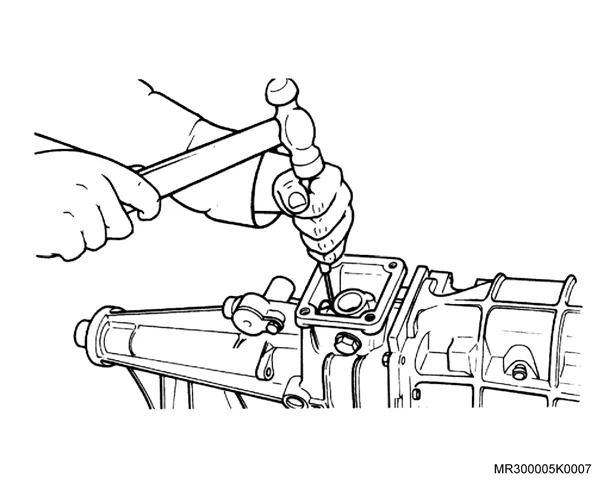

Figura: Suporte do coxim traseiro da transmissão
TRANSMISSÃOSuporte do coxim traseiro da transmissão22,5 N·m
TRANSMISSÃOTampa da carcaça47 N·m

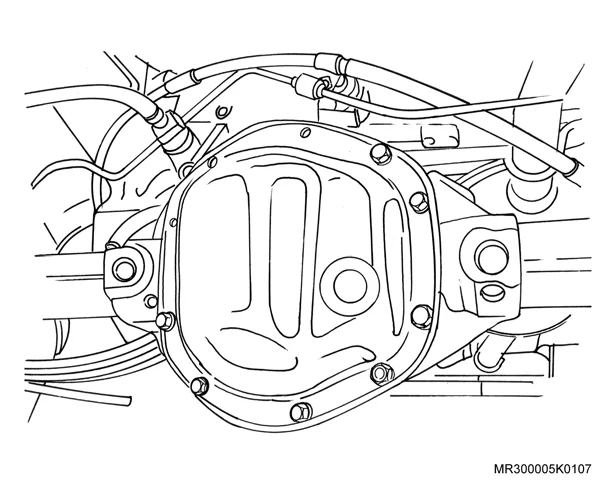

Figura: Tampa do diferencial
TRANSMISSÃOTampa do diferencial27 N·m

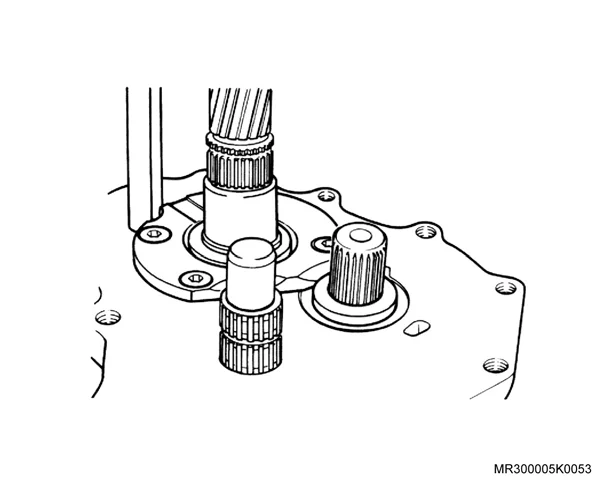

Figura: Tampa retentora do câmbio manual
TRANSMISSÃOTampa retentora do câmbio manual17 N·m

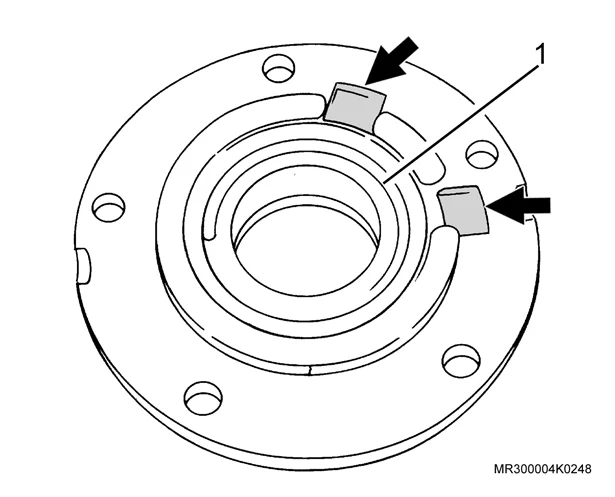

Figura: Tampa retentora do câmbio automático
TRANSMISSÃOTampa retentora do câmbio automático10 N·m

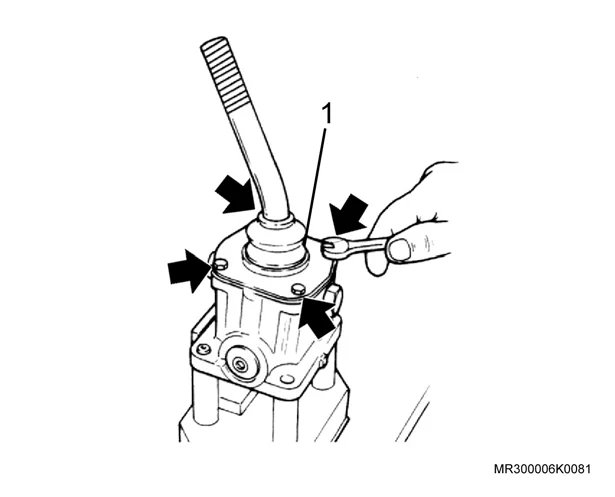

Figura: Tampa superior do seletor de marcha
TRANSMISSÃOTampa superior do seletor de marcha4,5 N·m

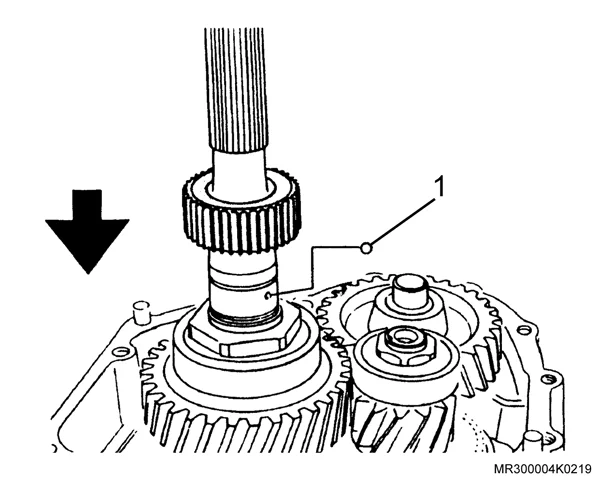

Figura: Tampa traseira à carcaça intermediária
TRANSMISSÃOTampa traseira à carcaça intermediária22 N·m
Figura: Torre de controle
TRANSMISSÃOTorre de controle23 N·m

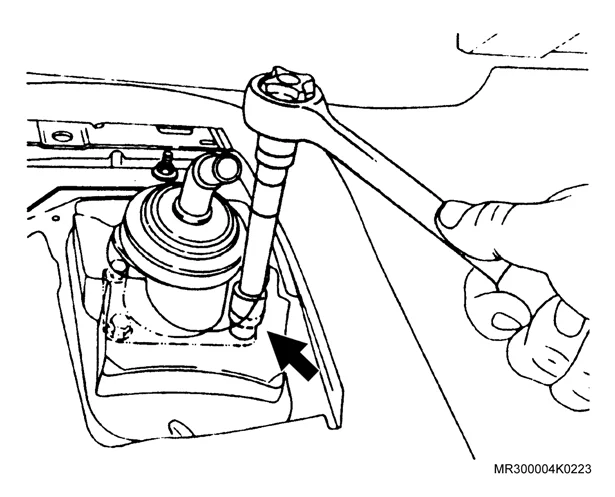

Figura: Torre de mudanças
TRANSMISSÃOTorre de mudanças23 N·m

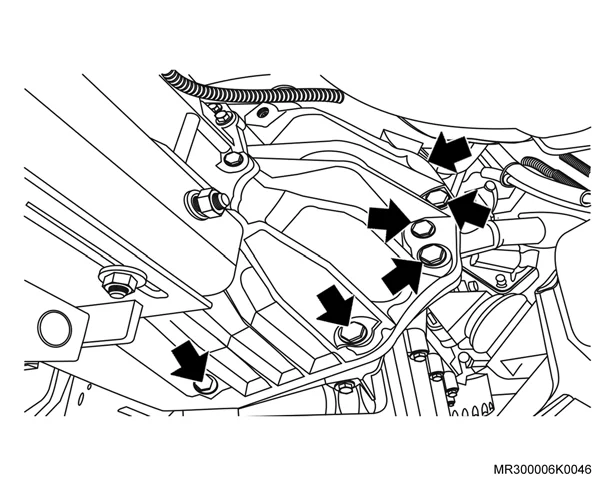

Figura: Transmissão ao motor — câmbio manual
TRANSMISSÃOTransmissão ao motor — câmbio manual45 N·m
TRANSMISSÃOTransmissão ao motor — câmbio automático47 N·m
Figura: Travessa
TRANSMISSÃOTravessa45 N·m

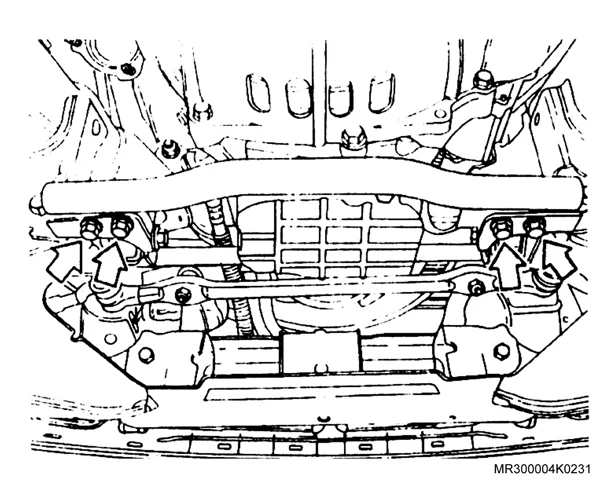

Figura: Travessa dianteira
TRANSMISSÃOTravessa dianteira22 N·m
TRANSMISSÃOTravessa traseira à longarina58 N·m

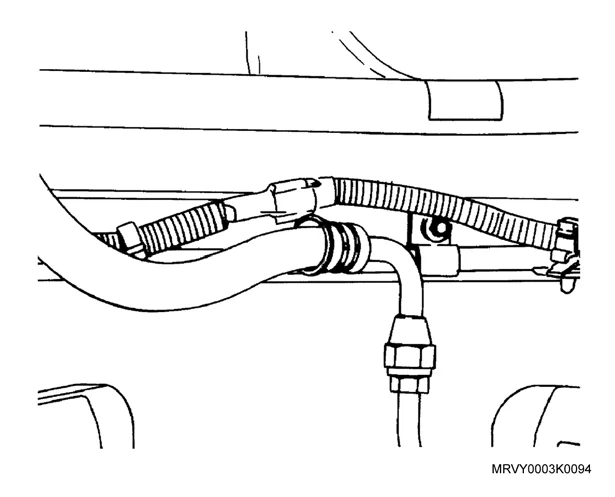

Figura: Tubo de retorno do radiador de fluido com o tubo de retorno da transmissão automática
TRANSMISSÃOTubo de retorno do radiador de fluido com o tubo de retorno da transmissão automática25 N·m
TRANSMISSÃOTubos do radiador de óleo à conexão da transmissão automática25 N·m
Figura: Árvore secundária
TRANSMISSÃOÁrvore secundária250 N·m

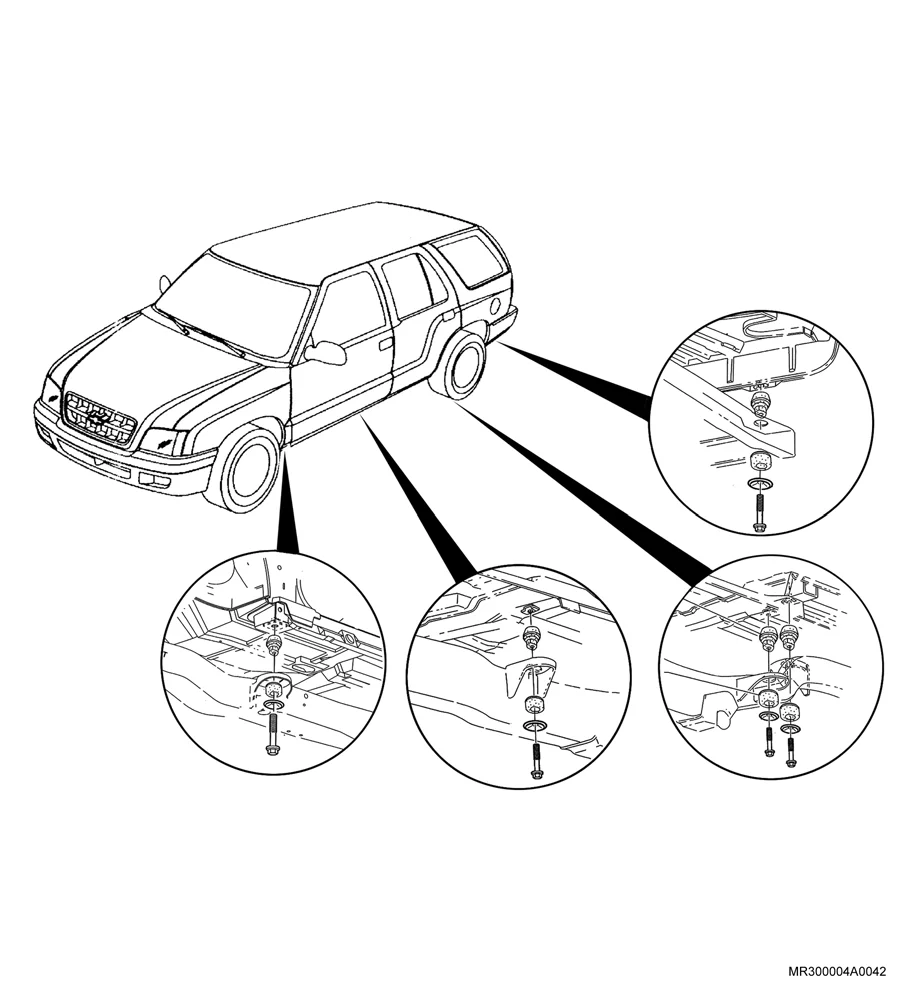

Figura: Cabine
SUSPENSÃOCabine73 N·m

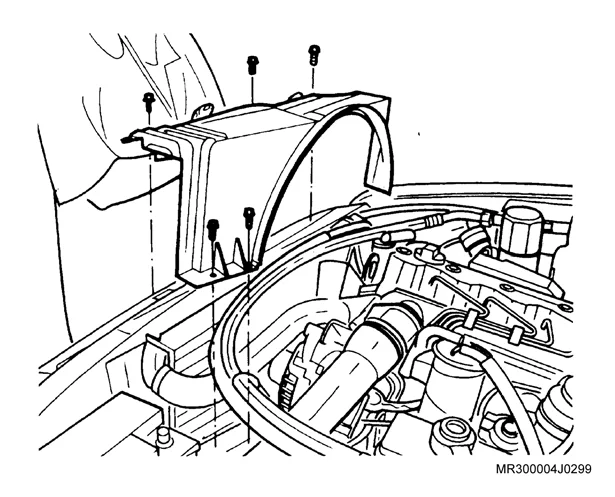

Figura: Junta esférica no sem-fim da caixa de direção
SUSPENSÃOJunta esférica no sem-fim da caixa de direção35 N·m
Figura: Portinhola do bocal de abastecimento
SUSPENSÃOPortinhola do bocal de abastecimento1,9 N·m
Figura: Protetor superior
SUSPENSÃOProtetor superior9,5 N·m
SUSPENSÃOSensor disparador do air bag15 N·m
SUSPENSÃO · SUSPENSÃO DIANTEIRAAmortecedor dianteiro100 N·m

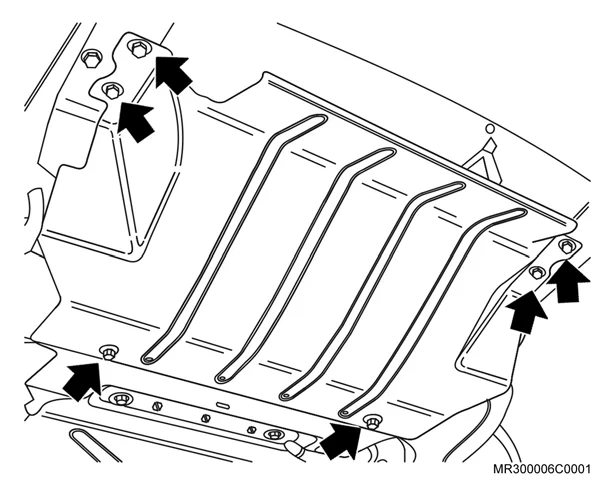

Figura: Barra estabilizadora
SUSPENSÃO · SUSPENSÃO DIANTEIRABarra estabilizadora35 N·m
Figura: Barra estabilizadora no braço de controle inferior
SUSPENSÃO · SUSPENSÃO DIANTEIRABarra estabilizadora no braço de controle inferior13 N·m
Figura: Barramento de direção
SUSPENSÃO · SUSPENSÃO DIANTEIRABarramento de direção33 N·m

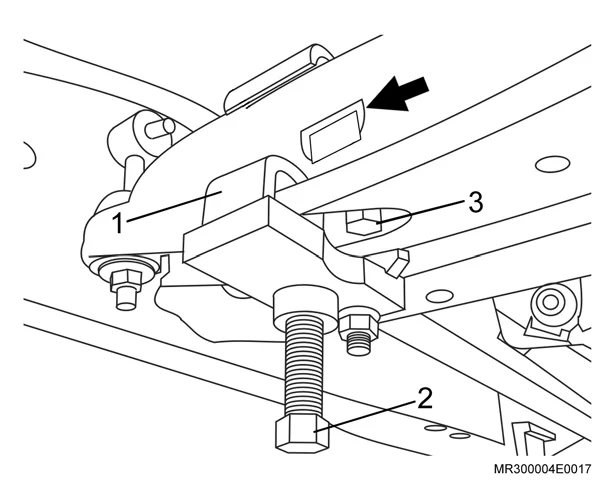

Figura: Braço de controle
SUSPENSÃO · SUSPENSÃO DIANTEIRABraço de controle115 N·m

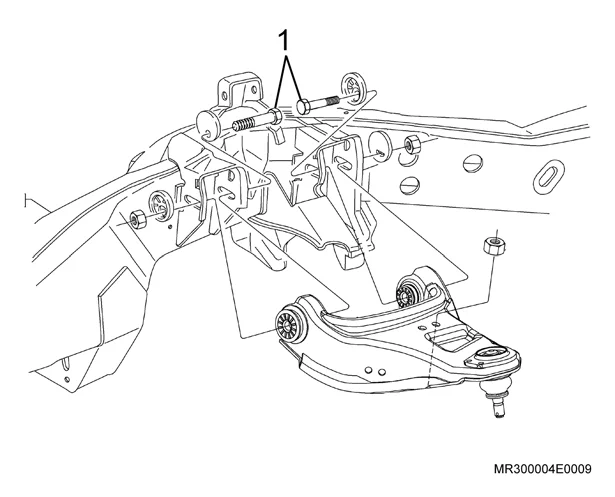

Figura: Braço de controle (1)
SUSPENSÃO · SUSPENSÃO DIANTEIRABraço de controle (1)115 N·m

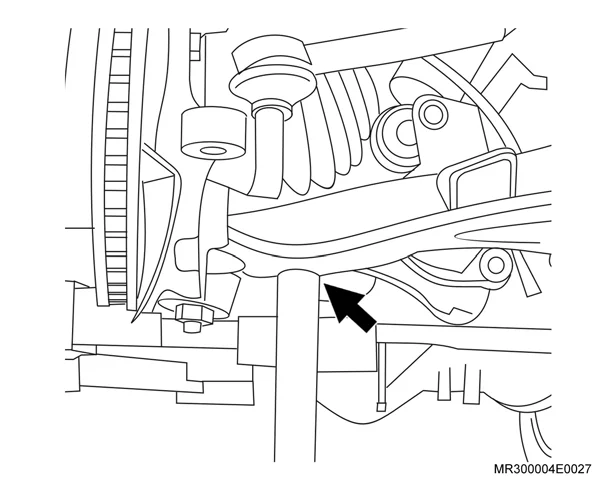

Figura: Cubo da roda
SUSPENSÃO · SUSPENSÃO DIANTEIRACubo da roda145 N·m
Figura: Junta esférica do braço controle inferior
SUSPENSÃO · SUSPENSÃO DIANTEIRAJunta esférica do braço controle inferior114 N·m
Figura: Junta esférica do braço controle superior
SUSPENSÃO · SUSPENSÃO DIANTEIRAJunta esférica do braço controle superior87 N·m
SUSPENSÃO · SUSPENSÃO DIANTEIRAJunta esférica do braço de controle superior87 N·m

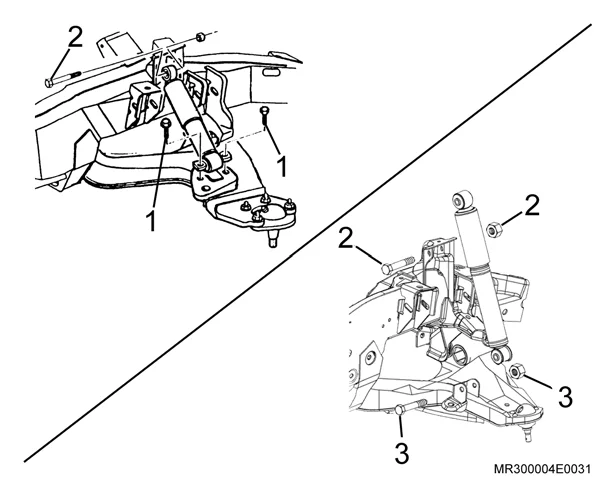

Figura: Parafuso de fixação superior do amortecedor dianteiro
SUSPENSÃO · SUSPENSÃO DIANTEIRAParafuso de fixação superior do amortecedor dianteiro100 N·m

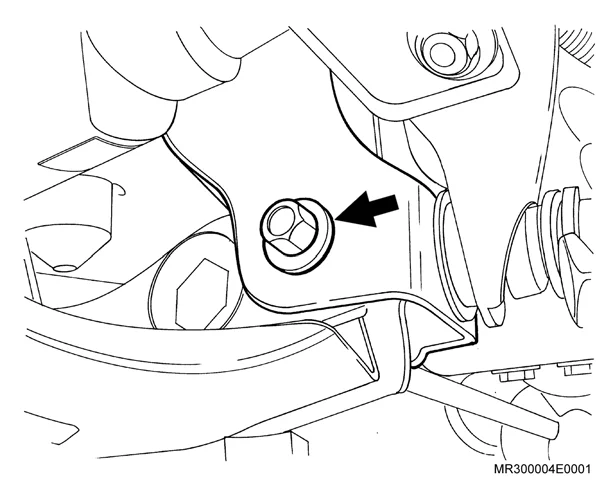

Figura: Porcas de fixação dianteiras do braço de controle
SUSPENSÃO · SUSPENSÃO DIANTEIRAPorcas de fixação dianteiras do braço de controle120 N·m
SUSPENSÃO · SUSPENSÃO DIANTEIRASuporte da pinça de freio110 N·m

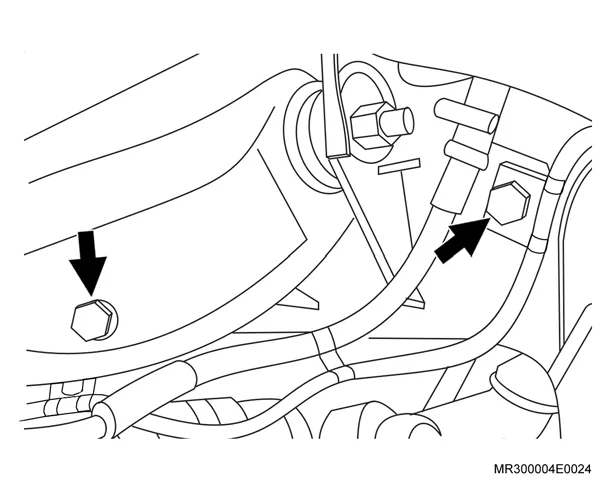

Figura: Suporte do chicote do sensor ABS
SUSPENSÃO · SUSPENSÃO DIANTEIRASuporte do chicote do sensor ABS13 N·m
Figura: Suportes do chicote do sensor do ABS e da mangueira de freio
SUSPENSÃO · SUSPENSÃO DIANTEIRASuportes do chicote do sensor do ABS e da mangueira de freio14 N·m
SUSPENSÃO · SUSPENSÃO DIANTEIRATerminal de direção56 N·m

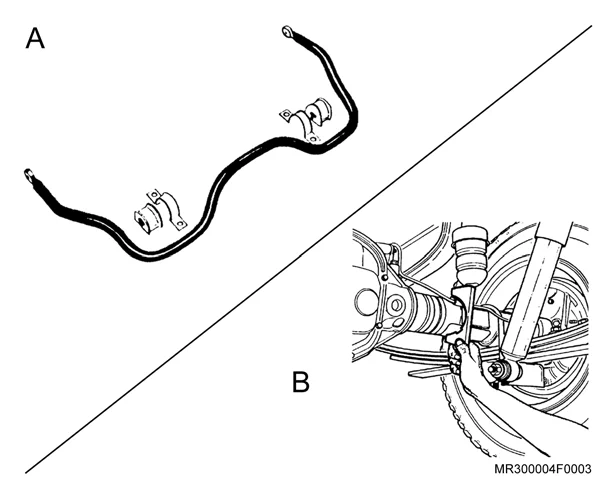

Figura: Barra estabilizadora ao braço auxiliar
SUSPENSÃO · SUSPENSÃO TRASEIRABarra estabilizadora ao braço auxiliar35 N·m

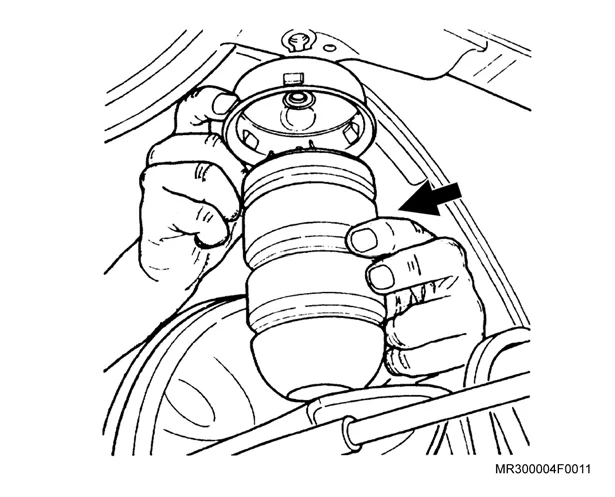

Figura: Batente
SUSPENSÃO · SUSPENSÃO TRASEIRABatente35 N·m
Figura: Braçadeiras ao eixo traseiro
SUSPENSÃO · SUSPENSÃO TRASEIRABraçadeiras ao eixo traseiro60 N·m

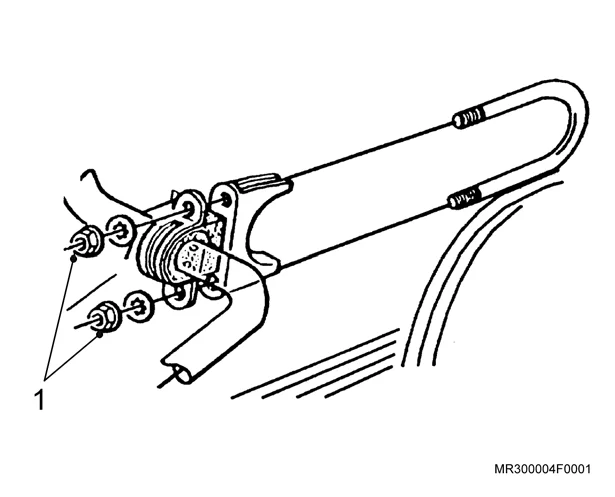

Figura: Braço auxiliar à travessa do chassi
SUSPENSÃO · SUSPENSÃO TRASEIRABraço auxiliar à travessa do chassi35 N·m

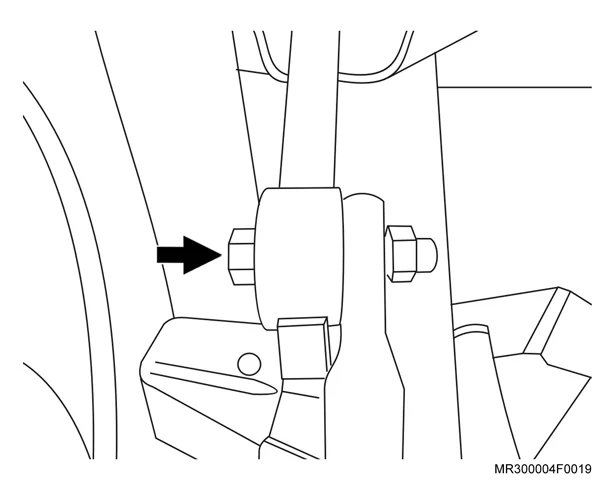

Figura: Grampo “U”
SUSPENSÃO · SUSPENSÃO TRASEIRAGrampo “U”120 N·m
Figura: Parafuso e a porca de fixação inferior do amortecedor traseiro
SUSPENSÃO · SUSPENSÃO TRASEIRAParafuso e a porca de fixação inferior do amortecedor traseiro94 N·m
Figura: Amortecedor inferior — fixação (84 N·m)
SUSPENSÃO · SUSPENSÃO TRASEIRAAmortecedor inferior — fixação (84 N·m)84 N·m

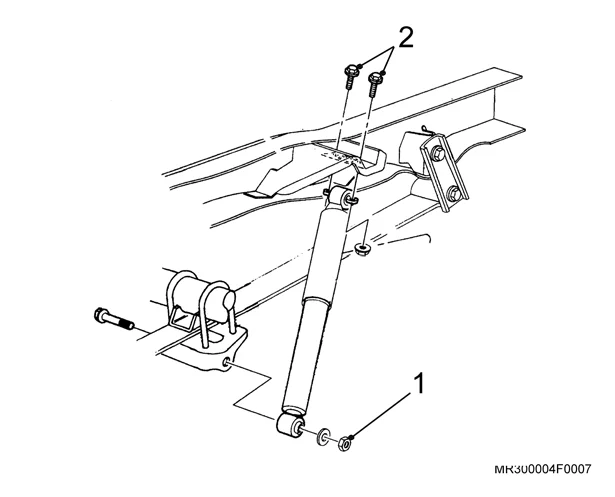

Figura: Amortecedor inferior — fixação (89 N·m)
SUSPENSÃO · SUSPENSÃO TRASEIRAAmortecedor inferior — fixação (89 N·m)89 N·m

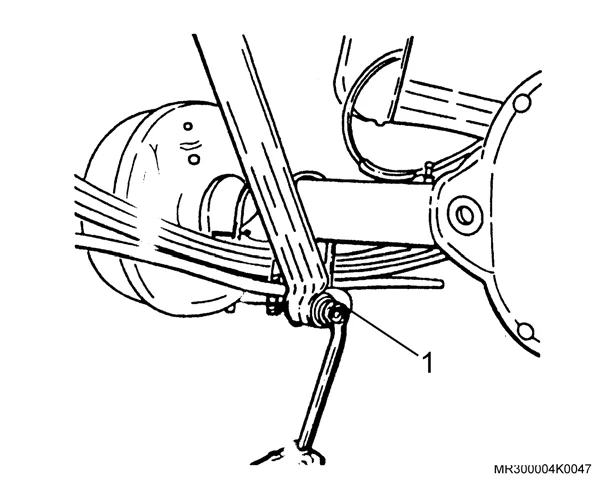

Figura: Parafusos das fixações dianteira e traseira do feixe de mola
SUSPENSÃO · SUSPENSÃO TRASEIRAParafusos das fixações dianteira e traseira do feixe de mola115 N·m

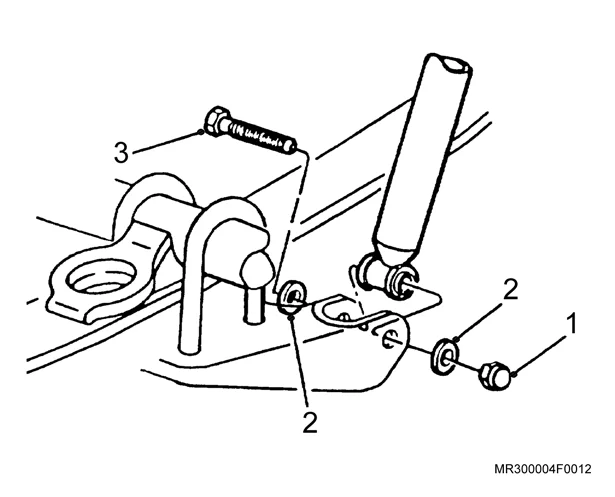

Figura: Parafusos e porcas de fixação superior do amortecedor
SUSPENSÃO · SUSPENSÃO TRASEIRAParafusos e porcas de fixação superior do amortecedor27 N·m

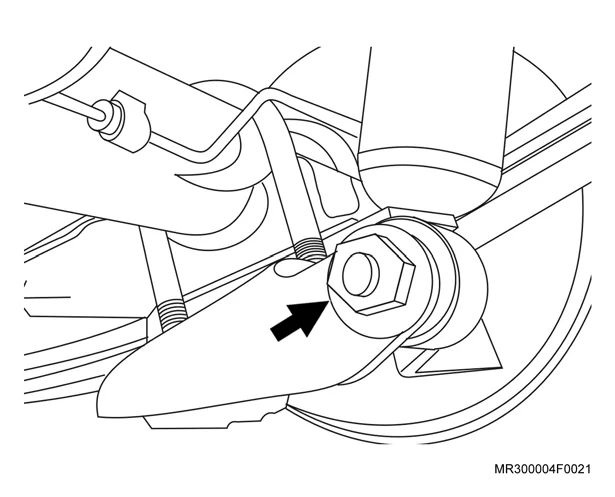

Figura: Porca de fixação inferior do amortecedor
SUSPENSÃO · SUSPENSÃO TRASEIRAPorca de fixação inferior do amortecedor84 N·m
Figura: Porcas e os parafusos da algema
SUSPENSÃO · SUSPENSÃO TRASEIRAPorcas e os parafusos da algema115 N·m
Figura: Porcas e parafusos de fixação superiores
SUSPENSÃO · SUSPENSÃO TRASEIRAPorcas e parafusos de fixação superiores27 N·m
Figura: Suporte dianteiro
SUSPENSÃO · SUSPENSÃO TRASEIRASuporte dianteiro115 N·m
SUSPENSÃO · SUSPENSÃO TRASEIRASuporte do cabo do freio de estacionamento42 N·m

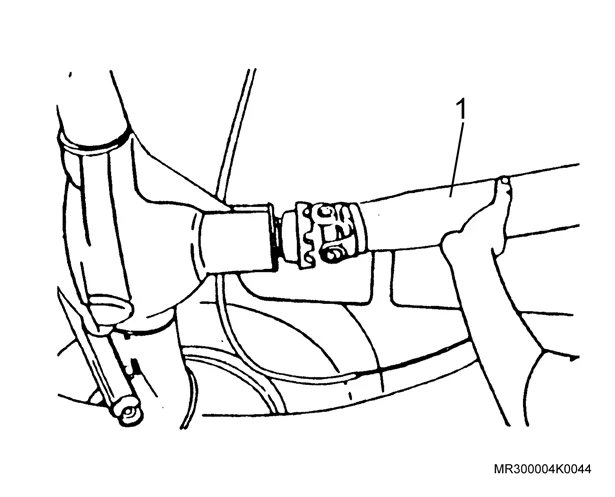

Figura: Árvore de transmissão
SUSPENSÃO · SUSPENSÃO TRASEIRAÁrvore de transmissão25 N·m

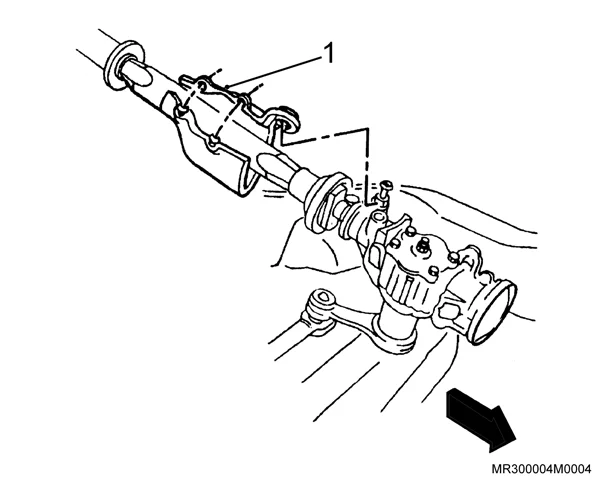

Figura: Acoplamento — flange
DIREÇÃOAcoplamento — flange35 N·m

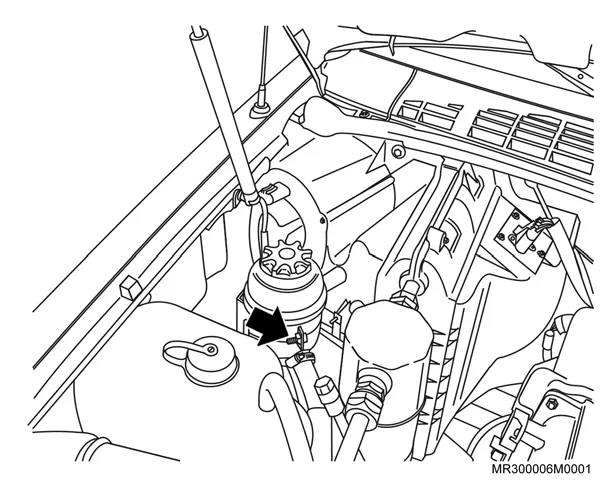

Figura: Braçadeira (8 N·m)
DIREÇÃOBraçadeira (8 N·m)8 N·m

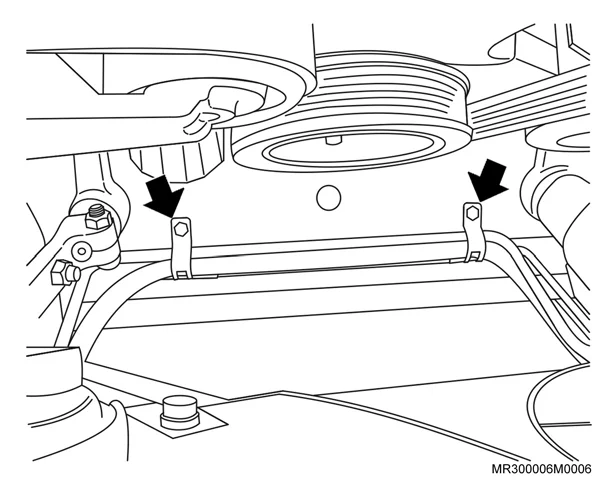

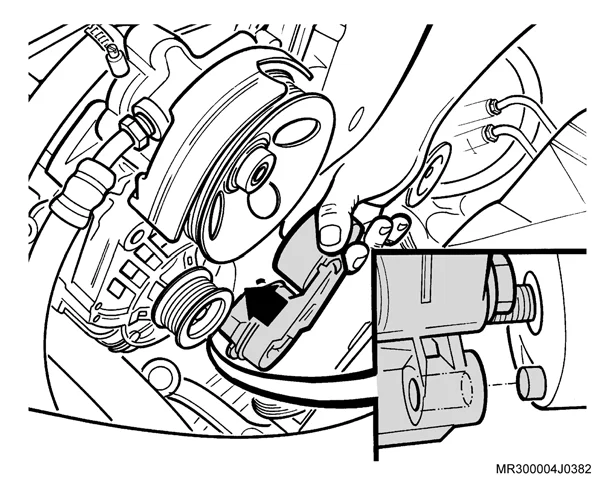

Figura: Braçadeiras (C24SE/X24XF)
DIREÇÃOBraçadeiras (C24SE/X24XF)18 N·mC24SE/X24XF

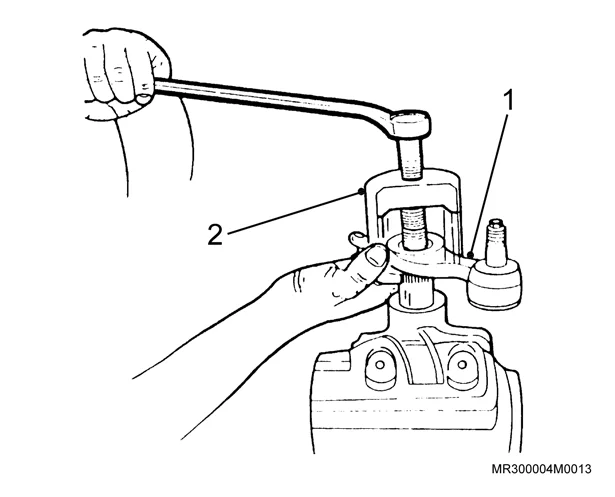

Figura: Braço “Pitman”
DIREÇÃOBraço “Pitman”250 N·m

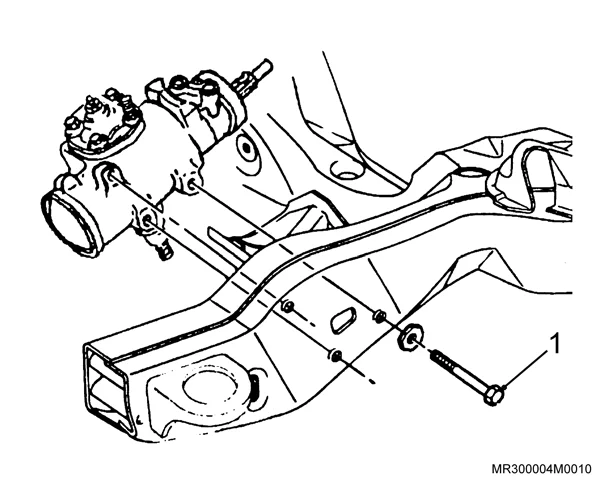

Figura: Caixa de direção
DIREÇÃOCaixa de direção75 N·m

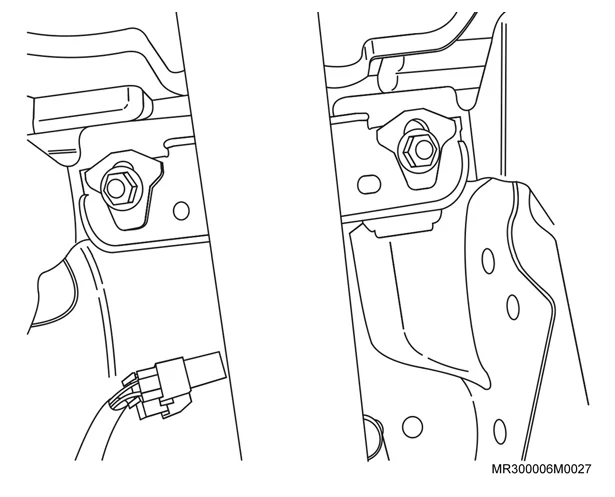

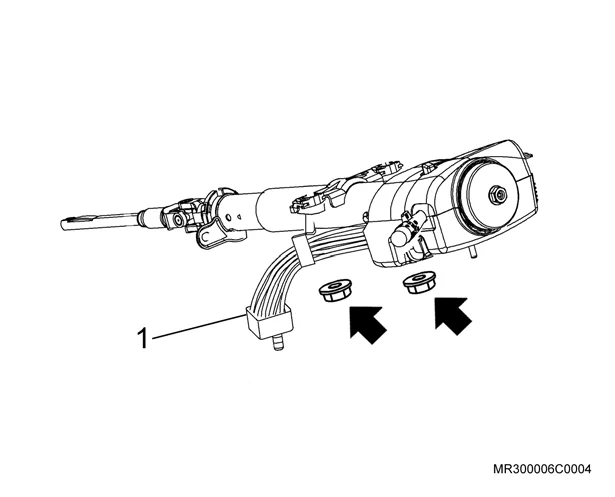

Figura: Coluna de direção no painel dash
DIREÇÃOColuna de direção no painel dash30 N·m

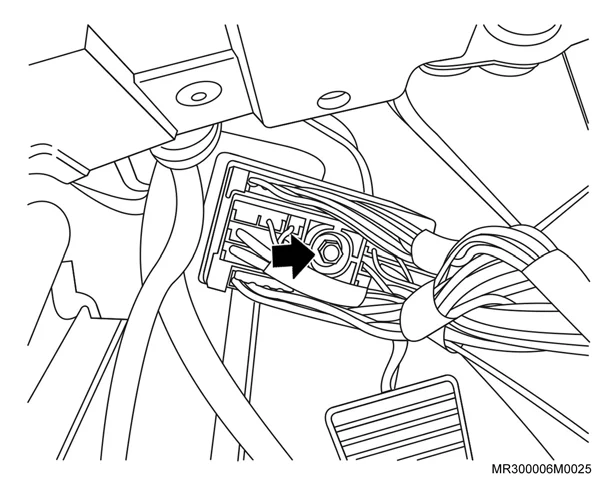

Figura: Conector elétrico do chicote da coluna de direção
DIREÇÃOConector elétrico do chicote da coluna de direção6 N·m

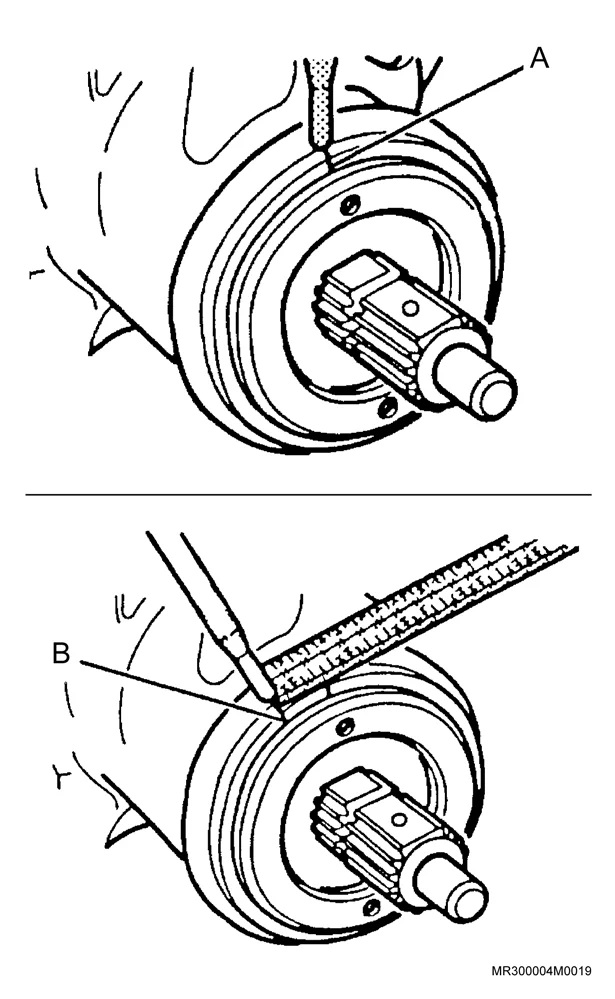

Figura: Contraporca do bujão de ajuste
DIREÇÃOContraporca do bujão de ajuste109 N·m

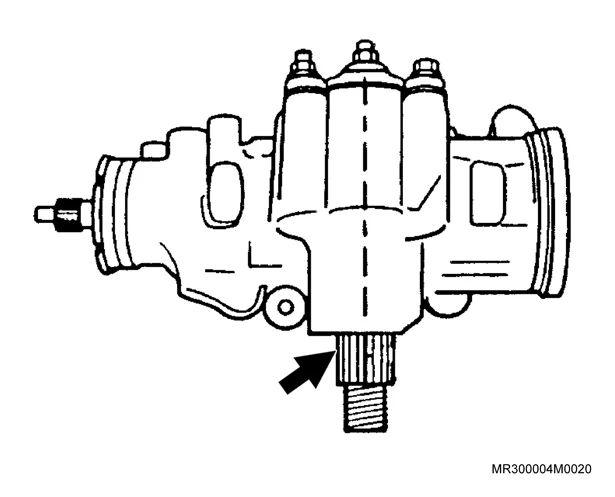

Figura: Contraporca do eixo “Pitman”
DIREÇÃOContraporca do eixo “Pitman”49 N·m

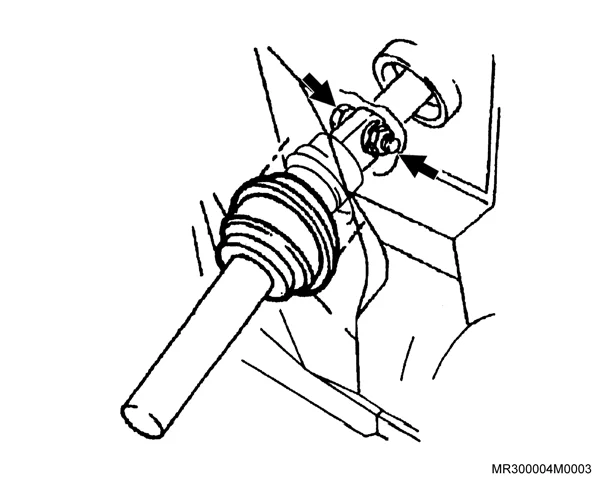

Figura: Eixo intermediário superior da coluna de direção
DIREÇÃOEixo intermediário superior da coluna de direção35 N·m
DIREÇÃOJunta ao eixo de entrada do mecanismo da direção35 N·m
Figura: Mangueia de pressão da direção hidráulica
DIREÇÃOMangueia de pressão da direção hidráulica30 N·mX24XF

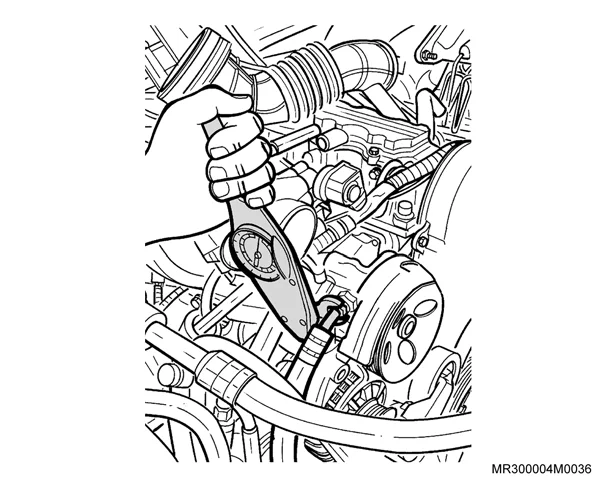

Figura: Mangueira da bomba de direção — conexão superior
DIREÇÃOMangueira da bomba de direção — conexão superior3,5 N·mC24SE/X24XF

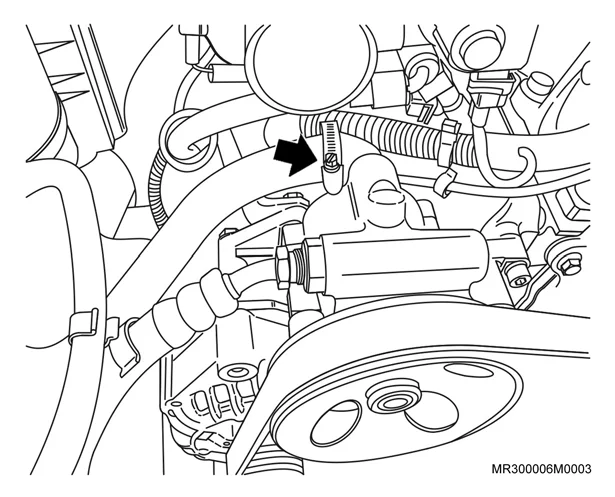

Figura: Mangueira da bomba de direção — conexão inferior
DIREÇÃOMangueira da bomba de direção — conexão inferior3 N·mC24SE/X24XF

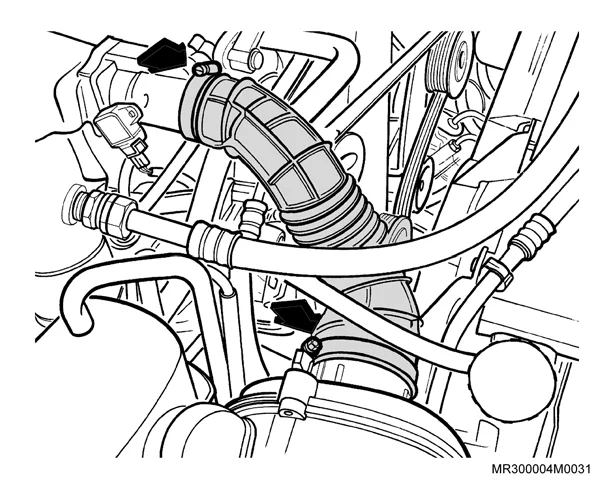

Figura: Mangueira de entrada do filtro de ar
DIREÇÃOMangueira de entrada do filtro de ar2,2 N·mC24SE/X24XF
Figura: Mangueiras de pressão e retorno
DIREÇÃOMangueiras de pressão e retorno25 N·m
Figura: Parafusos de fixação inferiores do suporte ao coletor de admissão
DIREÇÃOParafusos de fixação inferiores do suporte ao coletor de admissão45 N·mC24SE

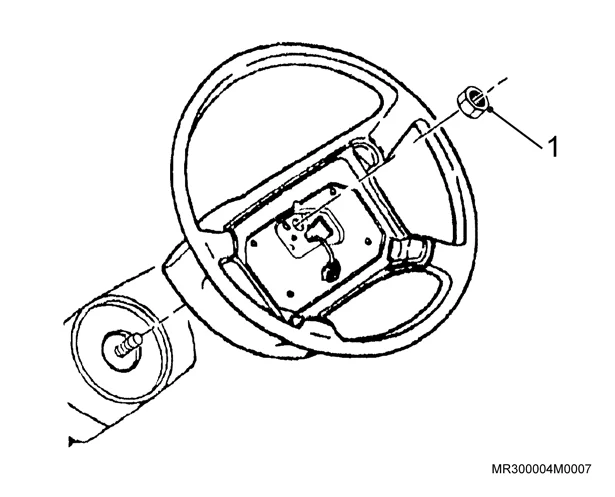

Figura: Porca retentora do volante
DIREÇÃOPorca retentora do volante30 N·m
Figura: Suporte do elétrico na parte superior do coletor de admissão
DIREÇÃOSuporte do elétrico na parte superior do coletor de admissão8 N·mC24SE

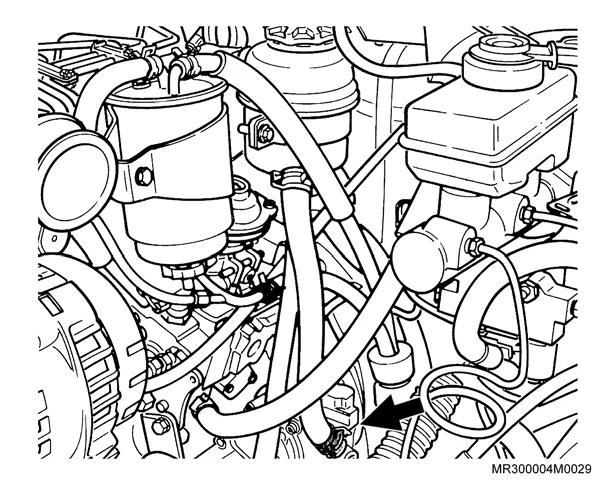

Figura: Suporte do reservatório do fluido da direção hidráulica
DIREÇÃOSuporte do reservatório do fluido da direção hidráulica8 N·m
Figura: Tampa lateral
DIREÇÃOTampa lateral65 N·m

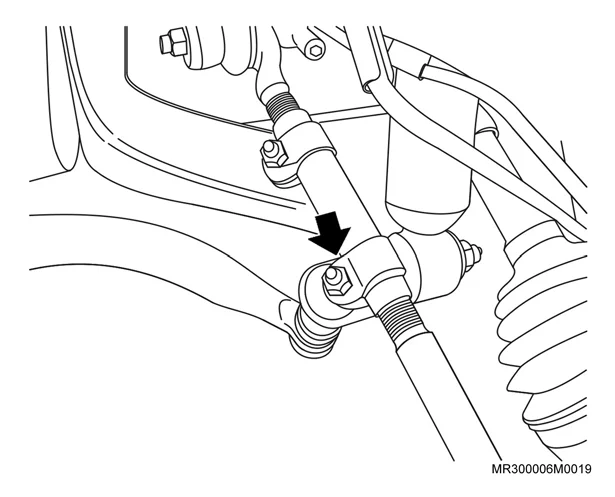

Figura: Terminal de direção interno
DIREÇÃOTerminal de direção interno56 N·m

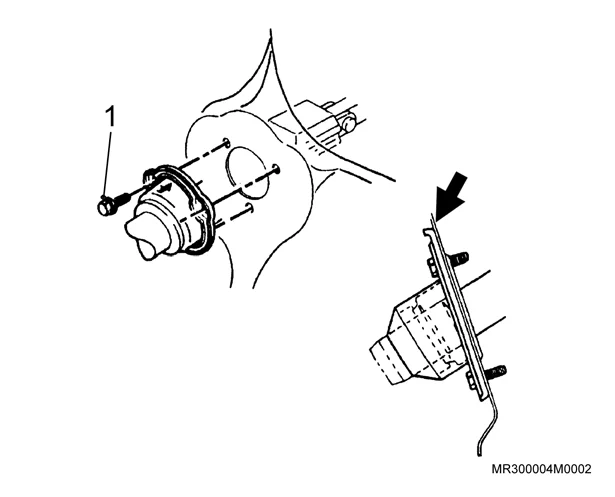

Figura: Vedador do eixo intermediário no painel dash
DIREÇÃOVedador do eixo intermediário no painel dash3 N·m
Figura: Adaptador
FREIOSAdaptador8 N·m
FREIOSCilindro-mestre35 N·m
FREIOSConexão da mangueira na pinça40 N·m
FREIOSLinha hidráulica ao adaptador dos tubos13 N·m

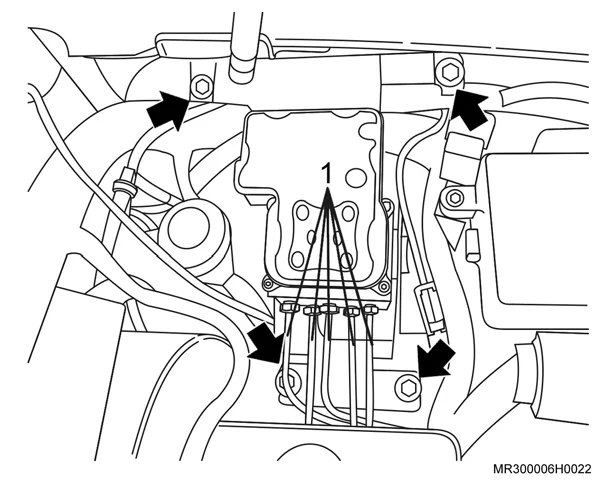

Figura: Linhas hidráulicas
FREIOSLinhas hidráulicas16 N·m

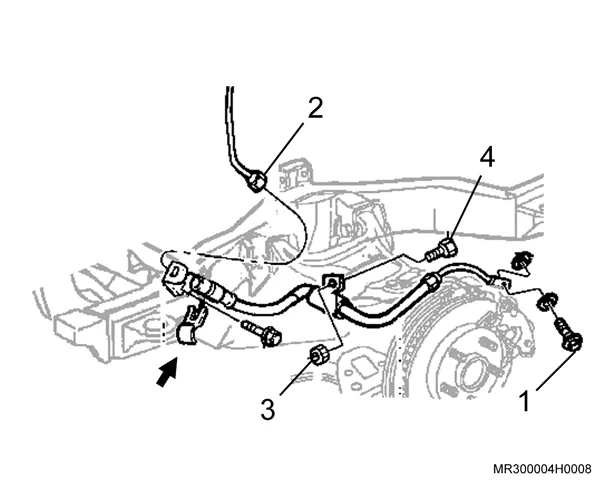

Figura: Mangueira de freio
FREIOSMangueira de freio40 N·m

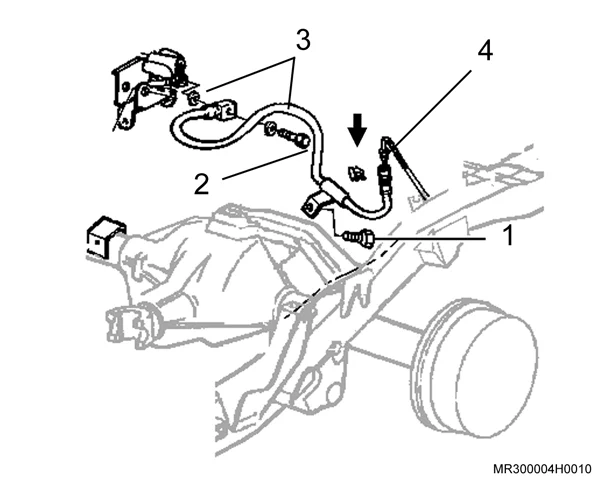

Figura: Mangueira traseira na válvula proporcionadora
FREIOSMangueira traseira na válvula proporcionadora13 N·m

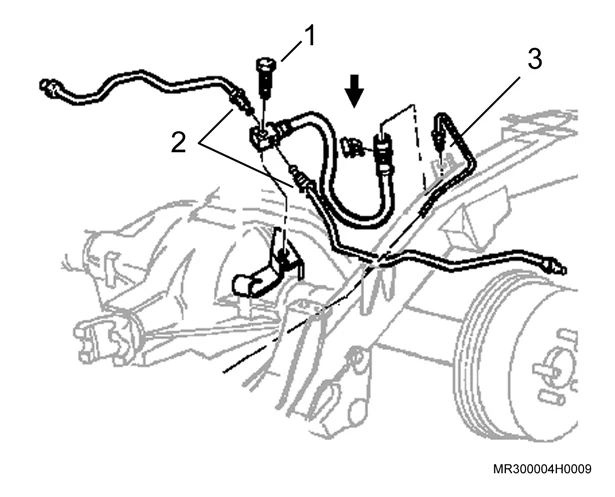

Figura: Mangueira traseira no suporte
FREIOSMangueira traseira no suporte14 N·m
FREIOSMódulo EBCM5 N·m

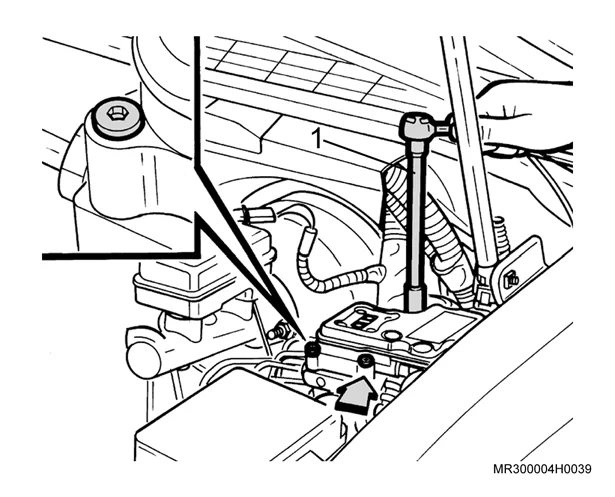

Figura: Módulo do ABS
FREIOSMódulo do ABS5,2 N·m
FREIOSParafuso de conexão da linha principal14 N·m

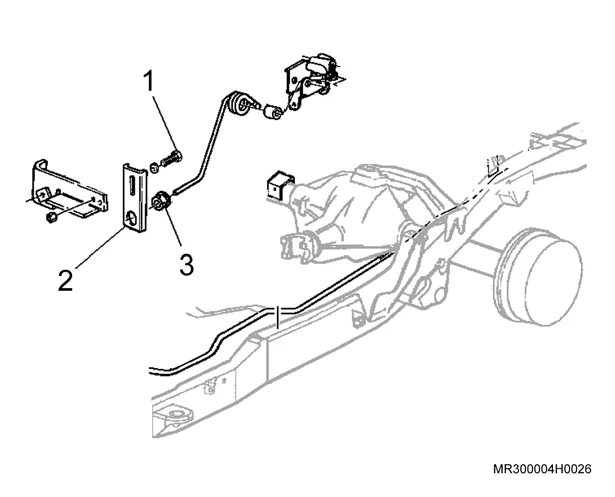

Figura: Parafuso de fixação de regulagem do suporte
FREIOSParafuso de fixação de regulagem do suporte17 N·m
Figura: Parafuso e a porca de fixação do suporte da mangueira de freio
FREIOSParafuso e a porca de fixação do suporte da mangueira de freio23 N·m

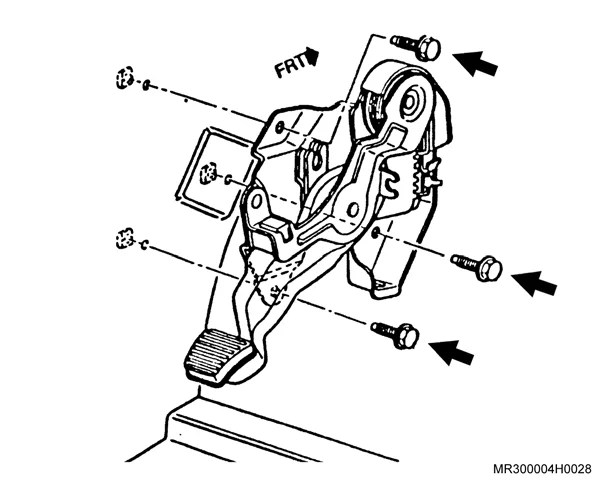

Figura: Pedal do freio de estacionamento
FREIOSPedal do freio de estacionamento25 N·m

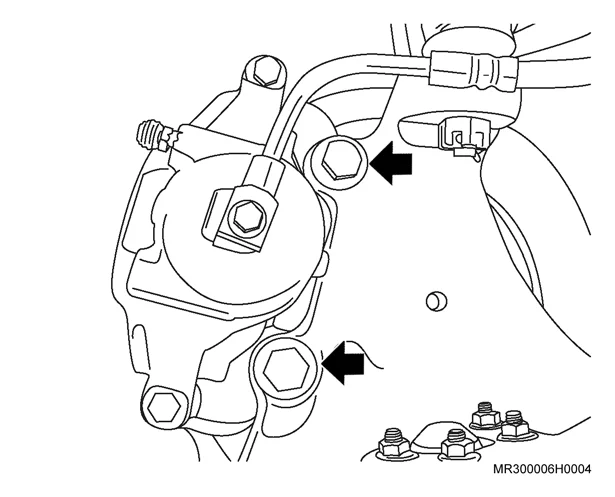

Figura: Pinça de freio dianteira
FREIOSPinça de freio dianteira50 N·m
FREIOSPinça de freio — cavalete110 N·m
FREIOSPresilha do chicote10 N·m
FREIOSPresilha do chicote do sensor de velocidade10 N·m
FREIOSPresilha do chicote do sensor de velocidade junto ao chassi12 N·m

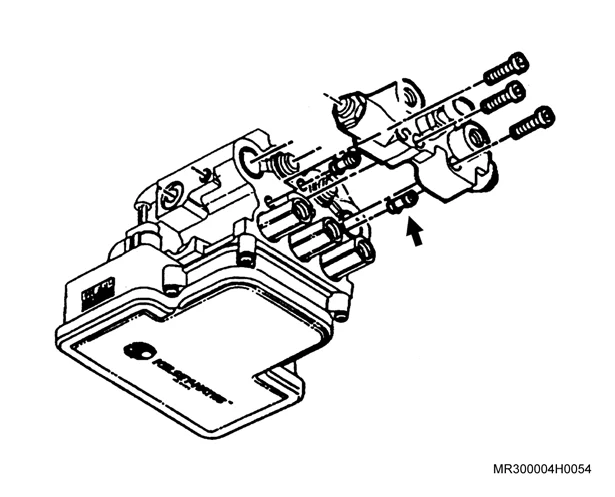

Figura: Quatro parafusos de fixação do módulo EBCM
FREIOSQuatro parafusos de fixação do módulo EBCM5 N·m

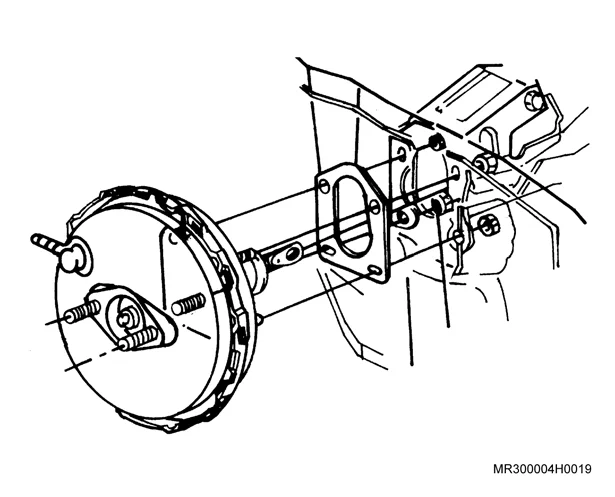

Figura: Servofreio — fixação
FREIOSServofreio — fixação39 N·m
Figura: Suporte da unidade hidráulica do ABS
FREIOSSuporte da unidade hidráulica do ABS30 N·m

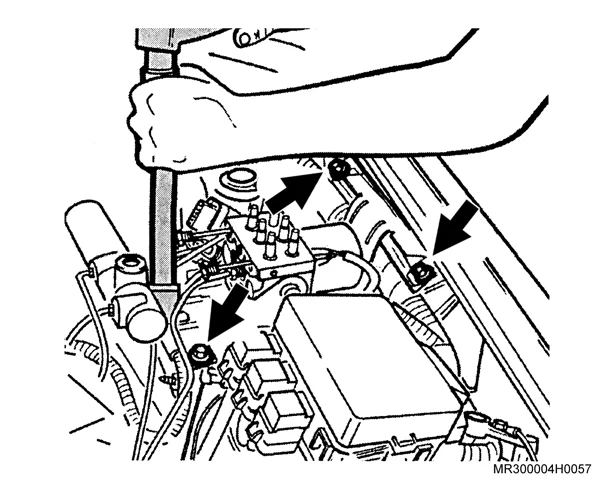

Figura: Suporte da válvula moduladora
FREIOSSuporte da válvula moduladora25 N·m
FREIOSSuporte do sensor de velocidade14 N·m

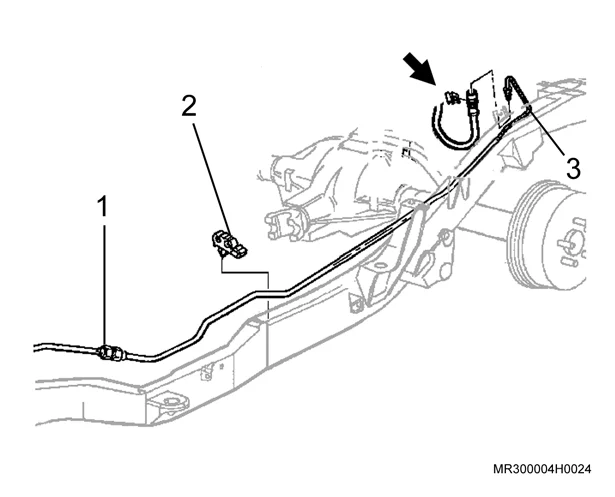

Figura: Tubo central do tubo da unidade do ABS
FREIOSTubo central do tubo da unidade do ABS14 N·m
Figura: Tubo central na mangueira de freio
FREIOSTubo central na mangueira de freio14 N·m
Figura: Tubo central na mangueira do freio traseiro
FREIOSTubo central na mangueira do freio traseiro14 N·m

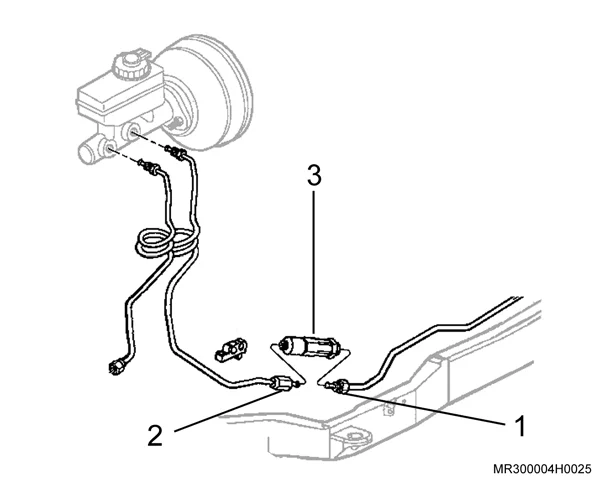

Figura: Tubo central na válvula proporcionadora
FREIOSTubo central na válvula proporcionadora14 N·m
Figura: Tubo central à mangueira traseira
FREIOSTubo central à mangueira traseira14 N·m

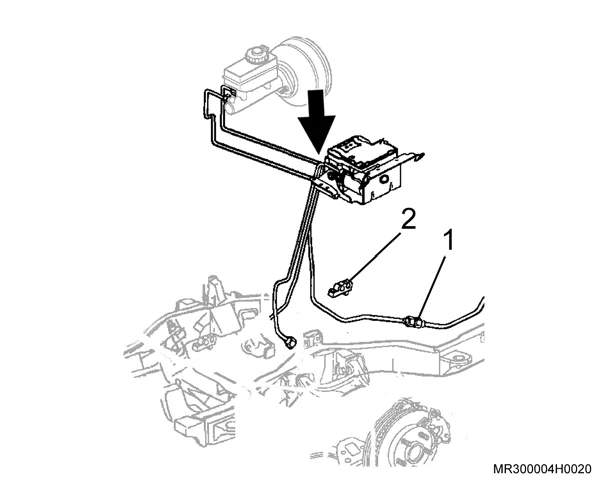

Figura: Tubo da unidade hidráulica
FREIOSTubo da unidade hidráulica14 N·m
Figura: Tubo da unidade hidráulica ao tubo central
FREIOSTubo da unidade hidráulica ao tubo central14 N·m

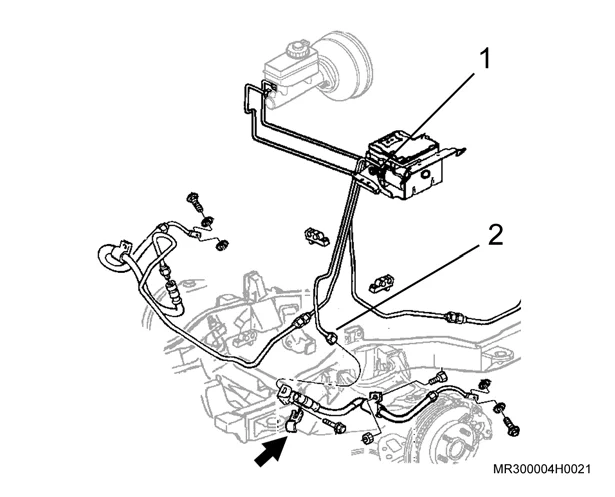

Figura: Tubo da unidade hidráulica, na mangueira do freio
FREIOSTubo da unidade hidráulica, na mangueira do freio14 N·m
Figura: Tubo de freio na mangueira de freio
FREIOSTubo de freio na mangueira de freio13 N·m

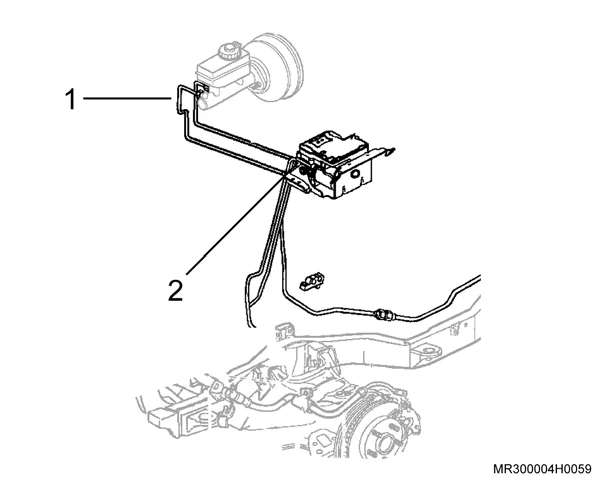

Figura: Tubo de freio na unidade hidráulica
FREIOSTubo de freio na unidade hidráulica14 N·m
FREIOSTubo de freio no cilindro de roda14 N·m
FREIOSTubo de freio no cilindro mestre14 N·m
Figura: Tubo de freio posterior do cilindro mestre
FREIOSTubo de freio posterior do cilindro mestre14 N·m

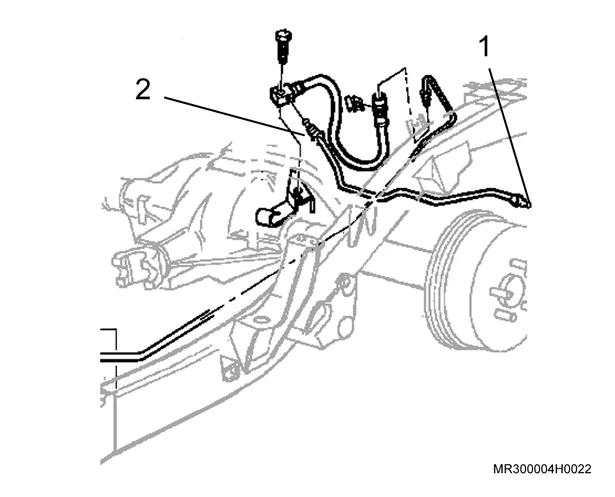

Figura: Tubo do lado da roda
FREIOSTubo do lado da roda14 N·m
Figura: Tubo junto a conexão dos tubos
FREIOSTubo junto a conexão dos tubos14 N·m
Figura: Tubo na unidade hidráulica
FREIOSTubo na unidade hidráulica14 N·m
Figura: Tubos das rodas traseiras
FREIOSTubos das rodas traseiras14 N·m
Figura: Tubulação da válvula do adaptador do módulo hidráulico do ABS
FREIOSTubulação da válvula do adaptador do módulo hidráulico do ABS16 N·m
FREIOSVálvula BPMV9 N·m
Figura: Válvula combinada
FREIOSVálvula combinada8 N·m

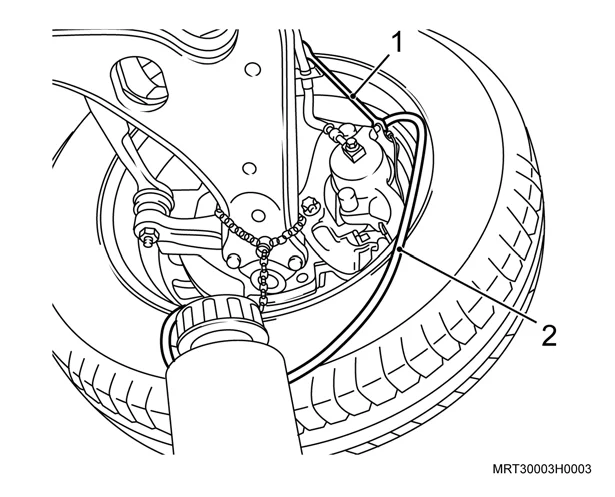

Figura: Válvula de sangria
FREIOSVálvula de sangria6 N·m

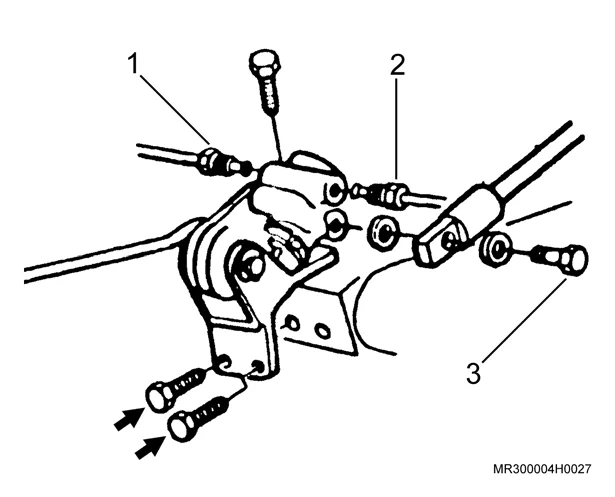

Figura: Válvula proporcionadora
FREIOSVálvula proporcionadora25 N·m

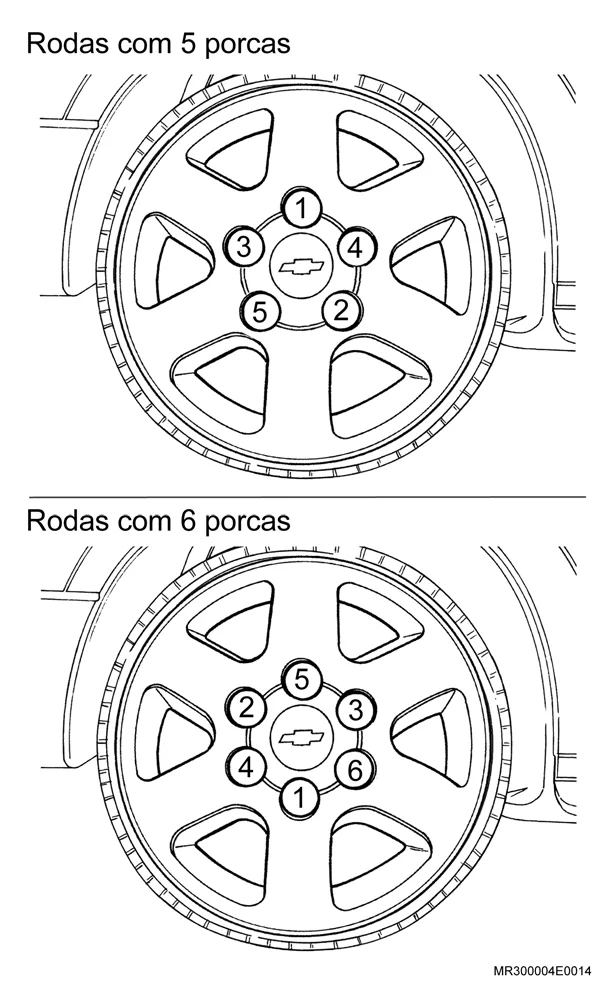

Figura: Porcas
RODASPorcas110 N·m

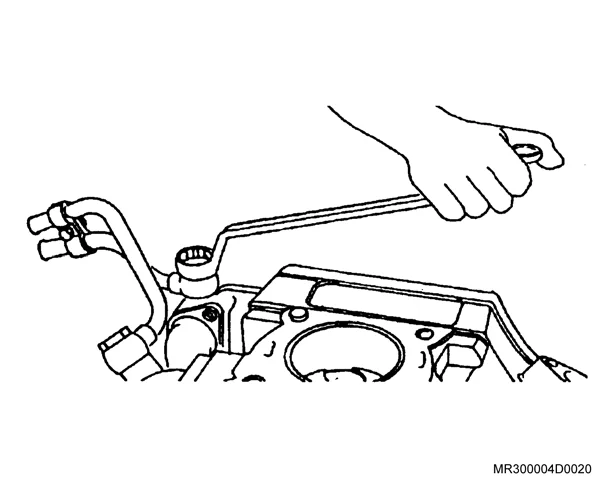

Figura: Braçadeira de aquecimento junto à cabina
AR CONDICIONADOBraçadeira de aquecimento junto à cabina8,5 N·m

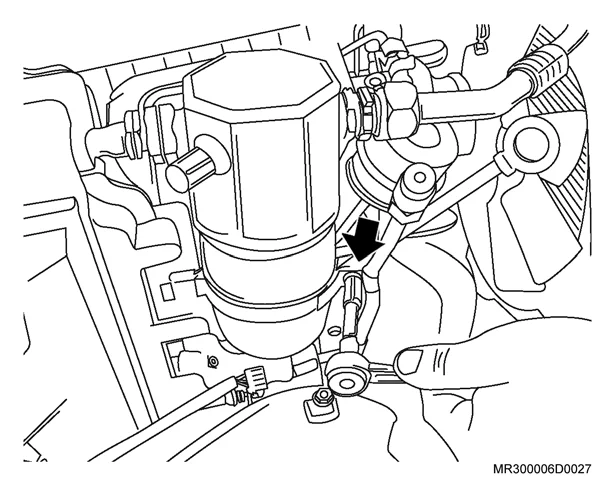

Figura: Braçadeira do acumulador ao evaporador
AR CONDICIONADOBraçadeira do acumulador ao evaporador2 N·m
Figura: Braçadeira do tubo do evaporador ao acumulador
AR CONDICIONADOBraçadeira do tubo do evaporador ao acumulador2 N·m
AR CONDICIONADOCompressor do condicionador de ar22,5 N·mC24SE/X24XF/N24XF
Figura: Defletor de ar do radiador
AR CONDICIONADODefletor de ar do radiador1,5 N·mC24SE/X24XF/N24XF

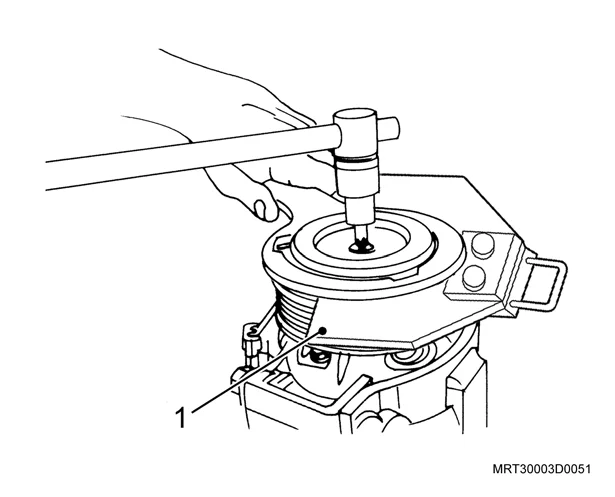

Figura: Embreagem
AR CONDICIONADOEmbreagem10 N·mC24SE/X24XF/N24XF

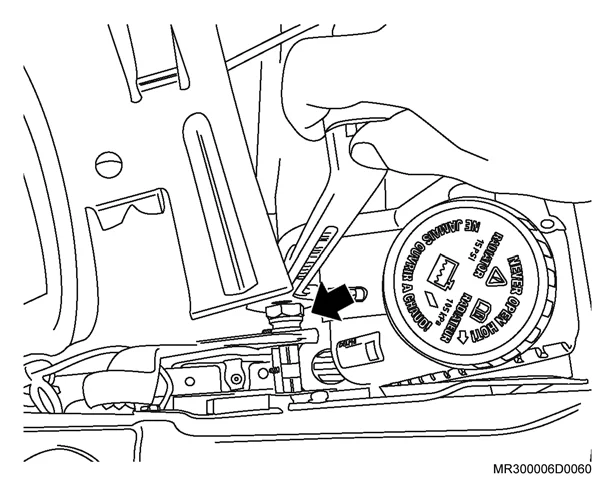

Figura: Mangueira do compressor ao condensador
AR CONDICIONADOMangueira do compressor ao condensador27 N·mC24SE/X24XF/N24XF

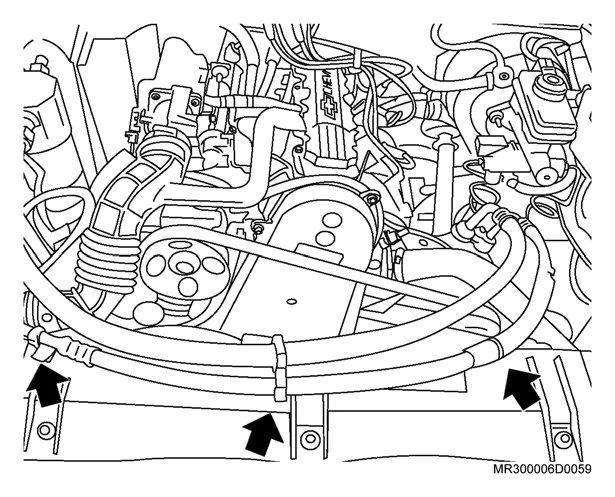

Figura: Mangueiras de entrada e saída do compressor do condicionador de ar
AR CONDICIONADOMangueiras de entrada e saída do compressor do condicionador de ar35 N·mC24SE/X24XF/N24XF
Figura: Parafusos de fixação inferiores do defletor do ventilador do radiador
AR CONDICIONADOParafusos de fixação inferiores do defletor do ventilador do radiador5 N·mC24SE/X24XF/N24XF

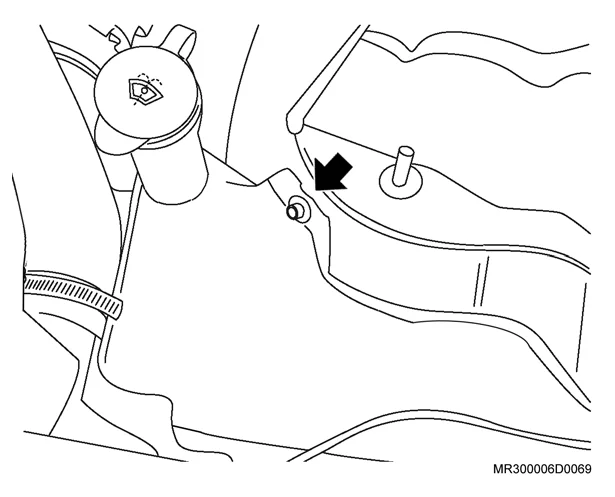

Figura: Reservatório de água do pára-brisa
AR CONDICIONADOReservatório de água do pára-brisa3 N·mC24SE/X24XF/N24XF

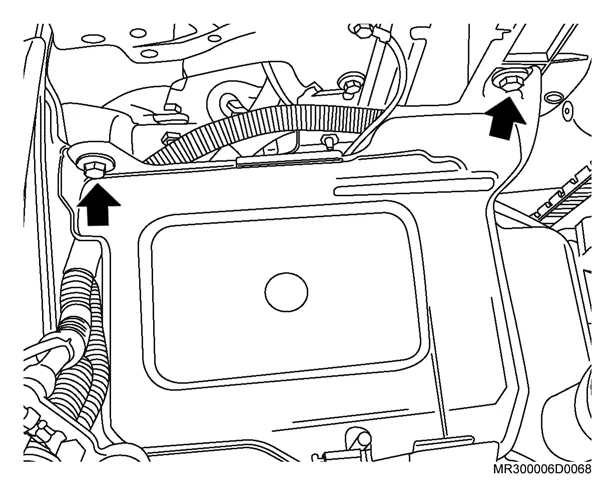

Figura: Suporte da bateria
AR CONDICIONADOSuporte da bateria25 N·m

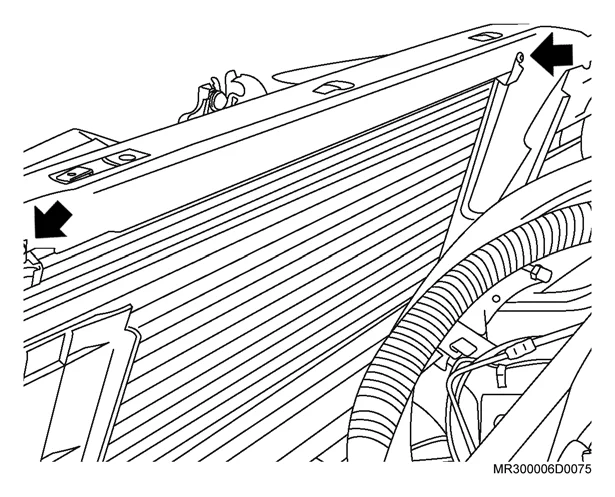

Figura: Suporte do condensador
AR CONDICIONADOSuporte do condensador1,9 N·mC24SE/X24XF/N24XF

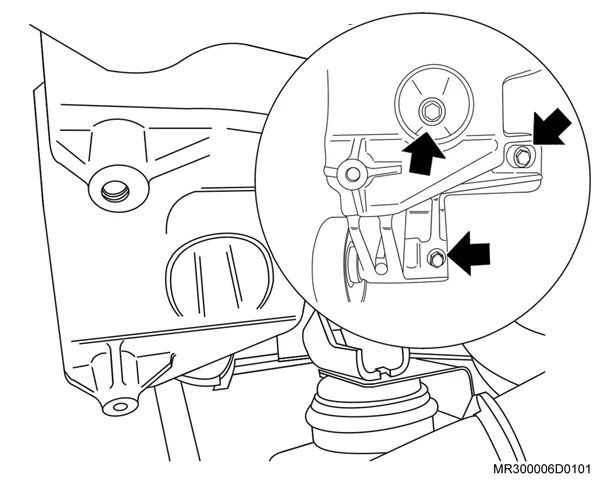

Figura: Suporte inferior do compressor
AR CONDICIONADOSuporte inferior do compressor50 N·mC24SE/X24XF/N24XF

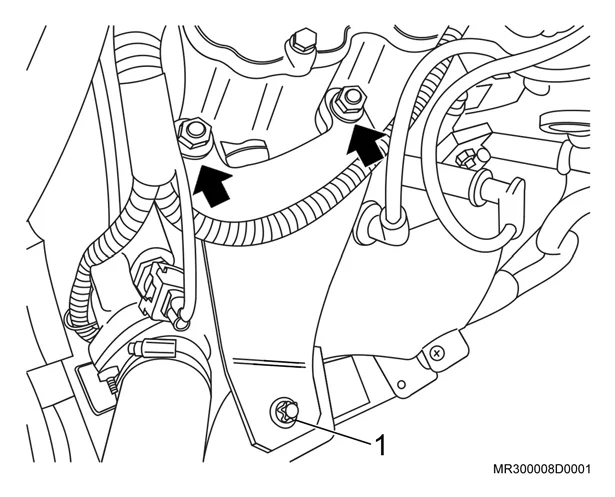

Figura: Suporte superior do compressor (C24SE/X24XF/)
AR CONDICIONADOSuporte superior do compressor (C24SE/X24XF/)27,5 N·mC24SE/X24XF/N24XF
Figura: Trava da bateria
AR CONDICIONADOTrava da bateria17 N·mC24SE/X24XF/N24XF

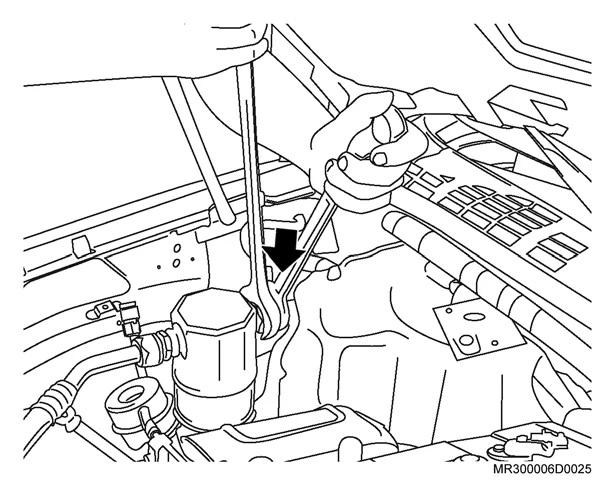

Figura: Tubo de gás do compressor ao acumulador
AR CONDICIONADOTubo de gás do compressor ao acumulador31 N·m
Figura: Tubo do evaporador
AR CONDICIONADOTubo do evaporador27 N·mC24SE/X24XF/N24XF
Figura: Tubo do evaporador ao acumulador
AR CONDICIONADOTubo do evaporador ao acumulador31 N·m

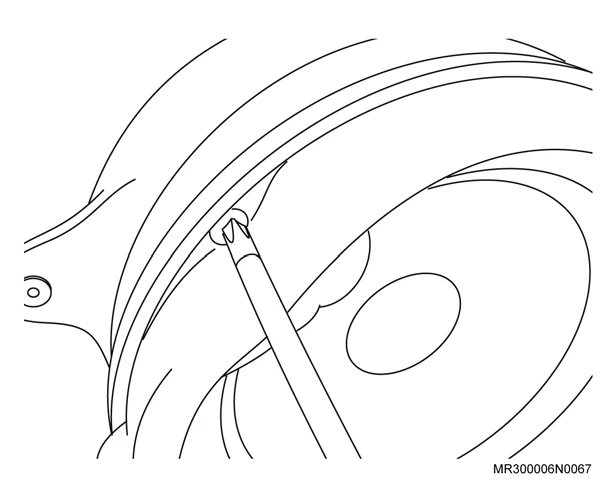

Figura: Alto-falante dianteiro
ELÉTRICAAlto-falante dianteiro3 N·m

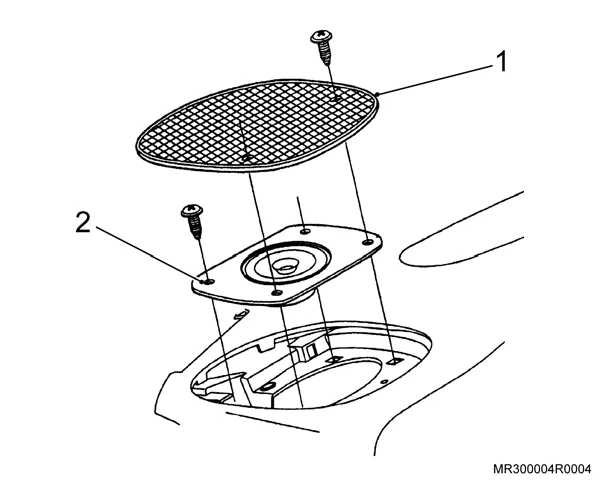

Figura: Alto-falante traseiro
ELÉTRICAAlto-falante traseiro1,9 N·m

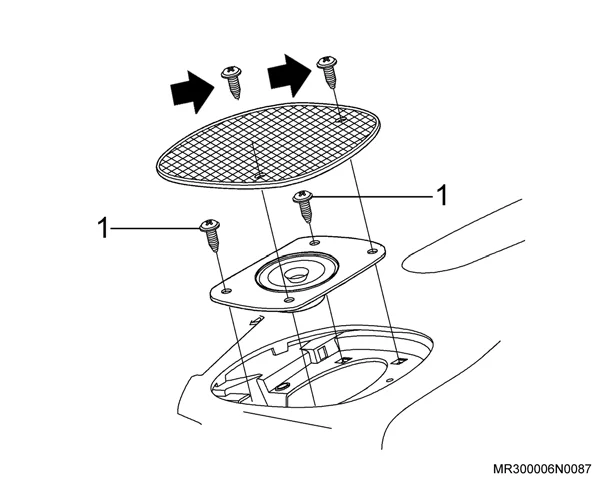

Figura: Alto-falante do lado esquerdo
ELÉTRICAAlto-falante do lado esquerdo1,9 N·m

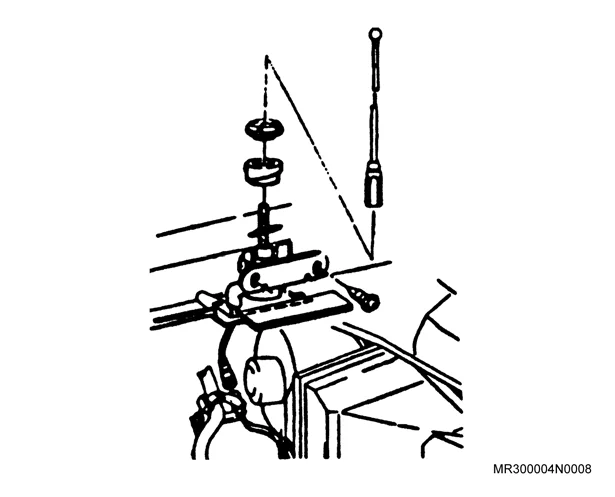

Figura: Antena
ELÉTRICAAntena2,8 N·m
ELÉTRICAAtuador da fechadura na tampa traseira4,5 N·m

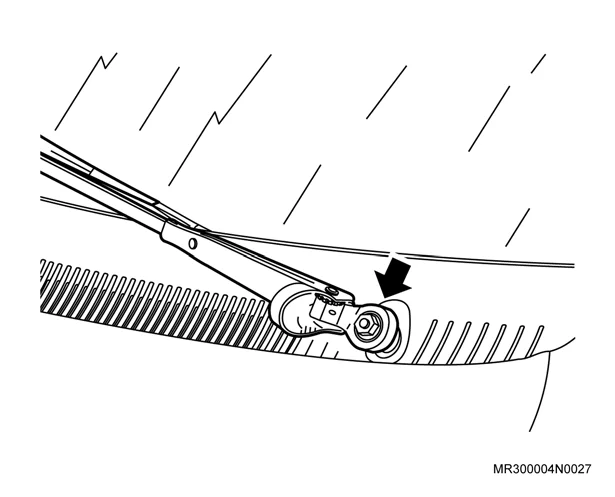

Figura: Braço do limpador dianteiro
ELÉTRICABraço do limpador dianteiro11 N·m

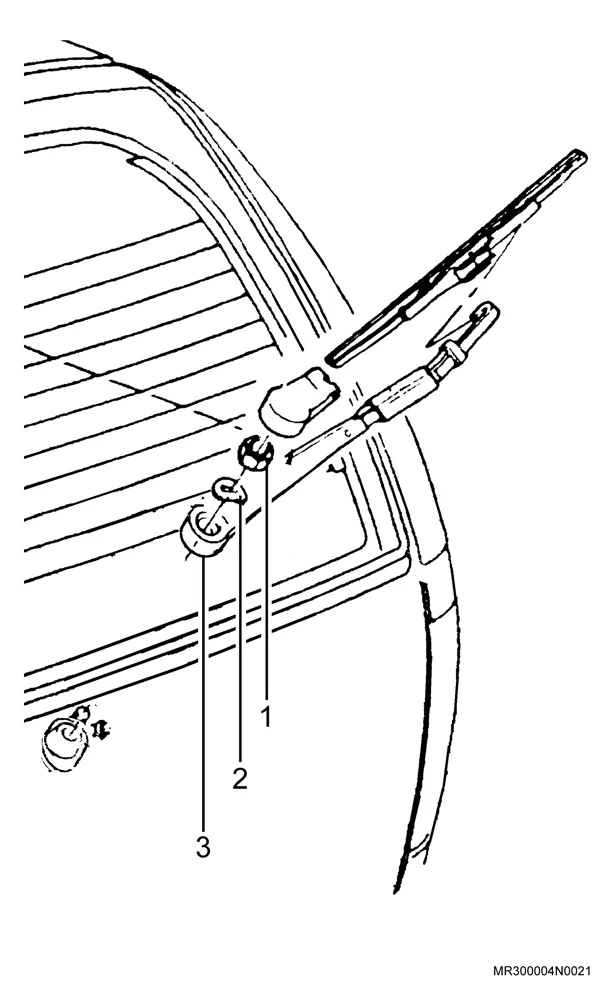

Figura: Braço do limpador traseiro
ELÉTRICABraço do limpador traseiro7,5 N·m

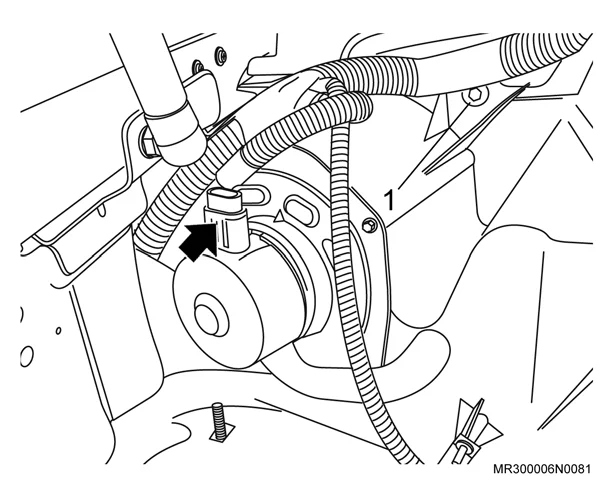

Figura: Cabo massa da carroceria
ELÉTRICACabo massa da carroceria8 N·m
ELÉTRICACabo massa do chicote do conjunto da bomba de combustível3 N·m

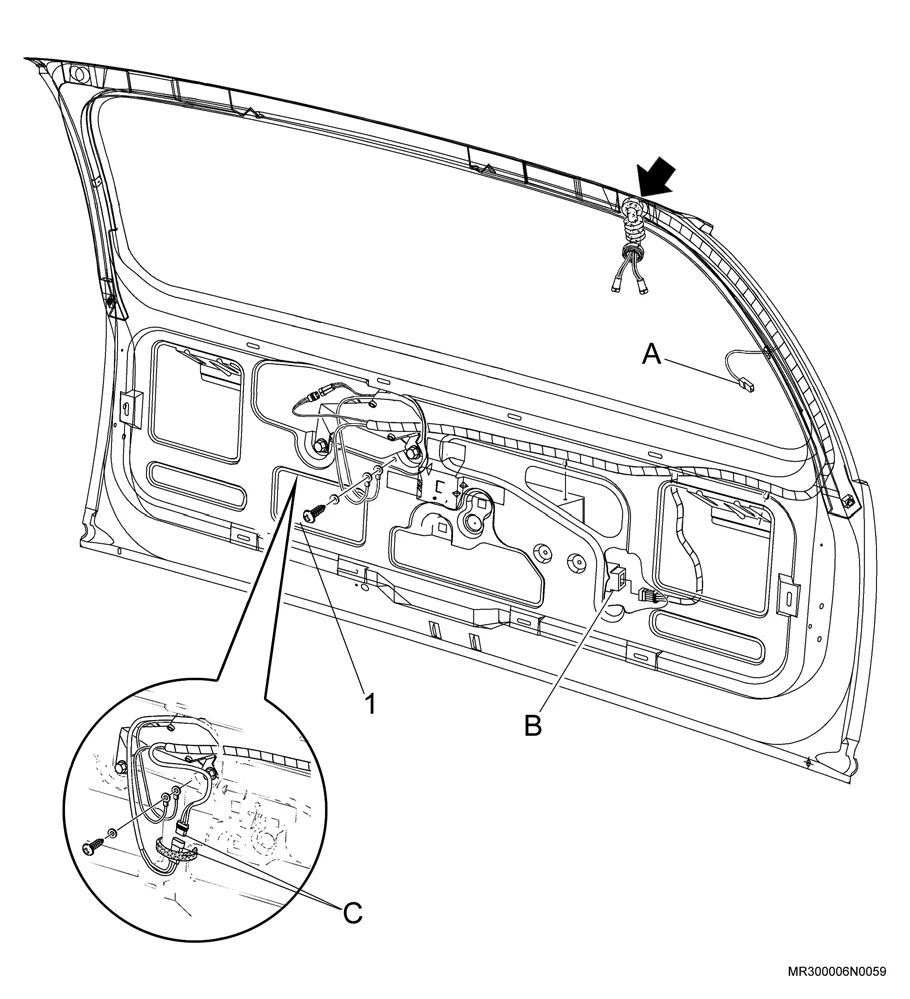

Figura: Cabo massa do chicote elétrico
ELÉTRICACabo massa do chicote elétrico2 N·m
ELÉTRICACabo massa do chicote traseiro — fixação17 N·m

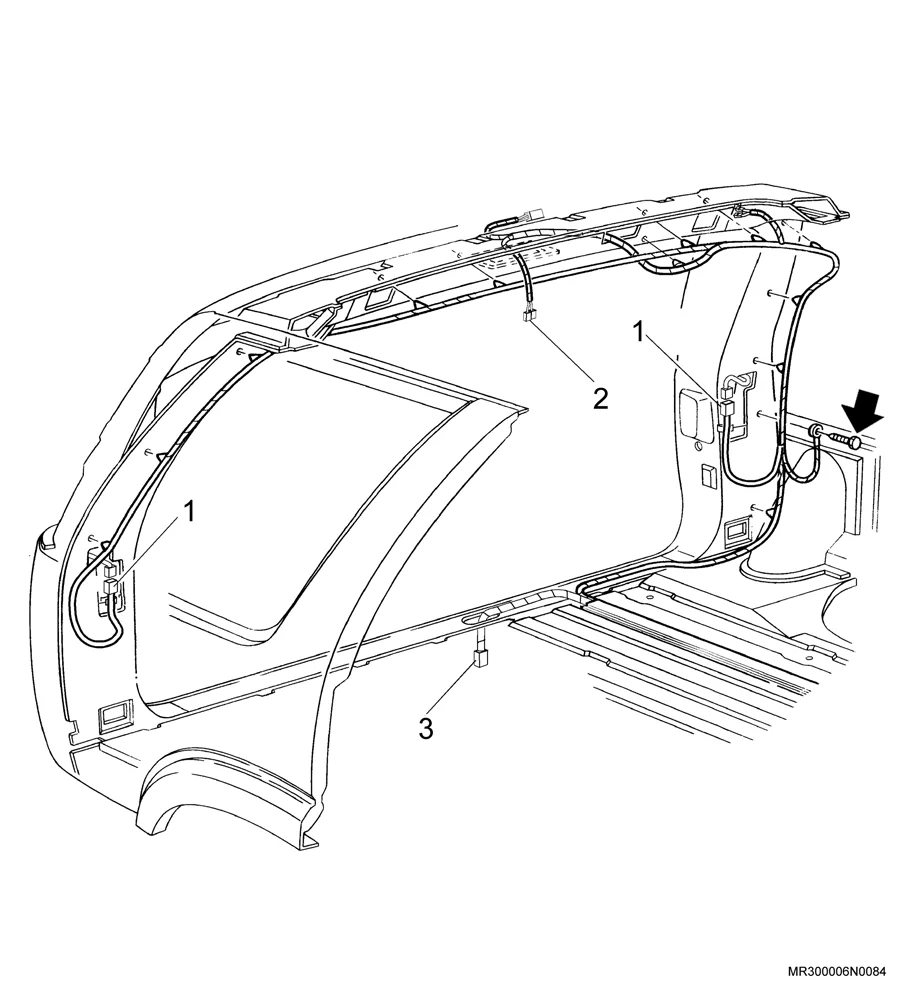

Figura: Cabo massa do chicote traseiro — conector
ELÉTRICACabo massa do chicote traseiro — conector1,9 N·m
ELÉTRICACabo massa do medidor de combustível3 N·m

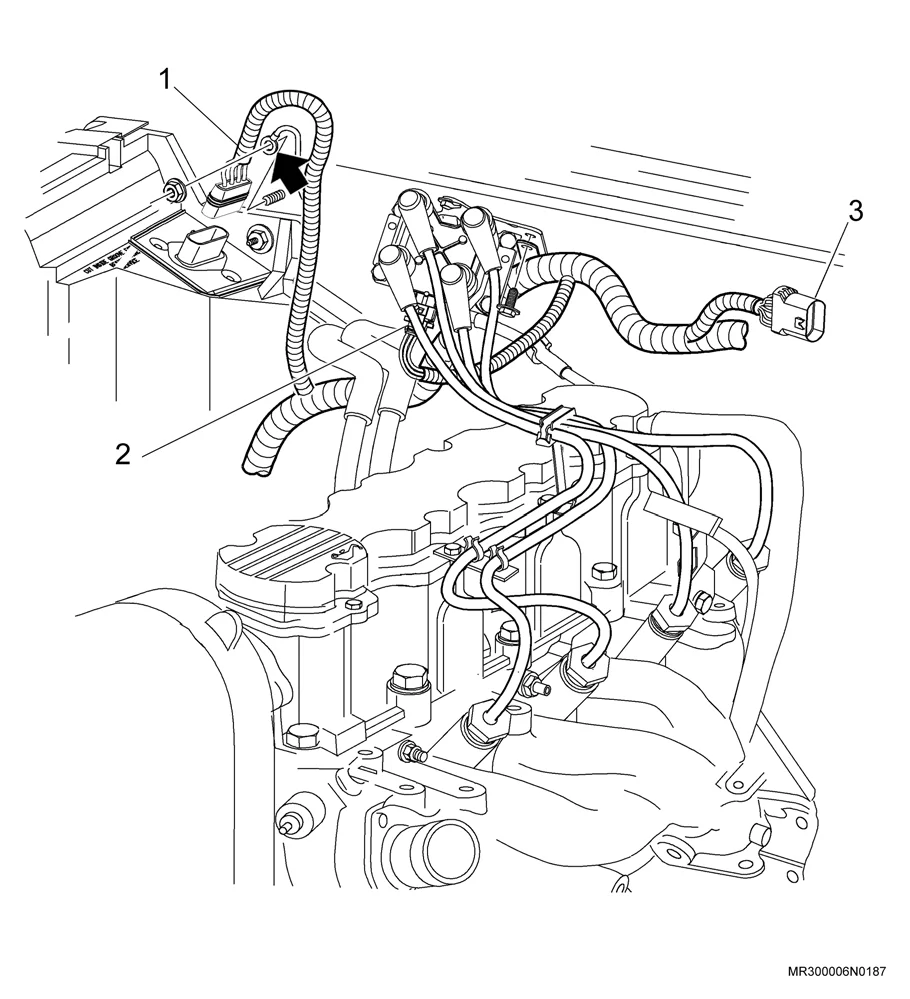

Figura: Cabo massa do resistor do ventilador
ELÉTRICACabo massa do resistor do ventilador9 N·mC24SE

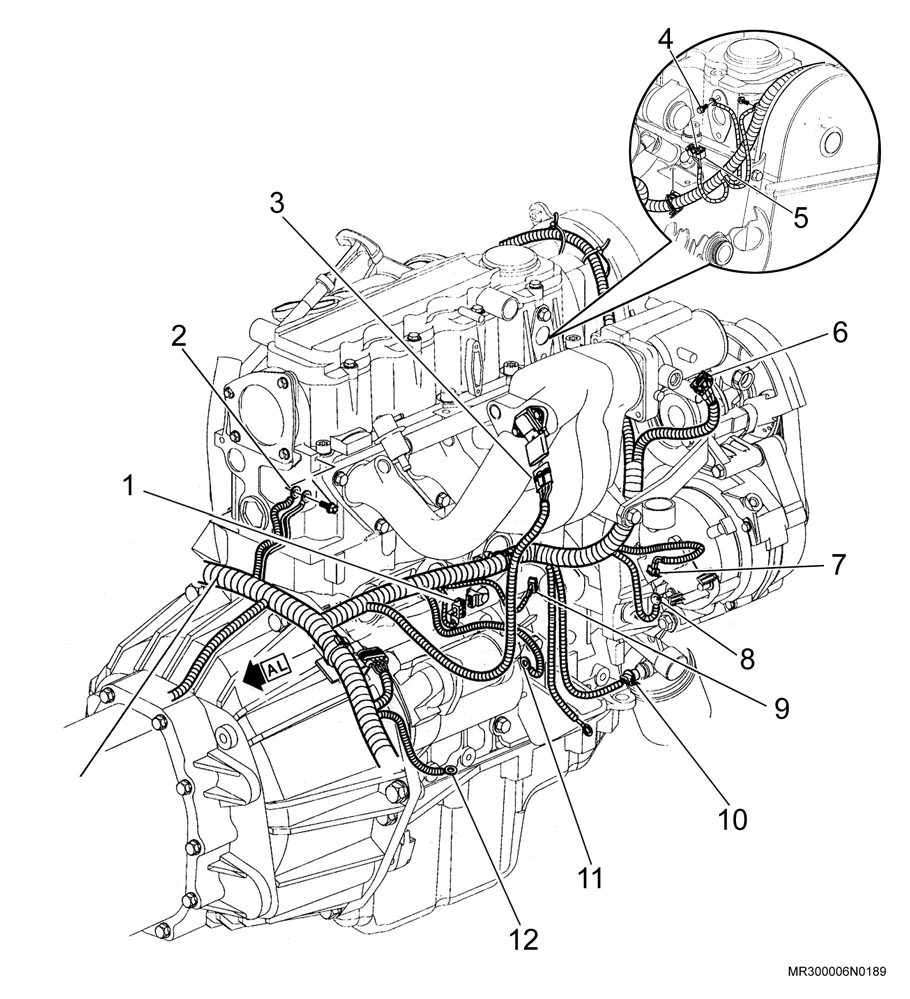

Figura: Cabo massa no cabeçote
ELÉTRICACabo massa no cabeçote9 N·mC24SE

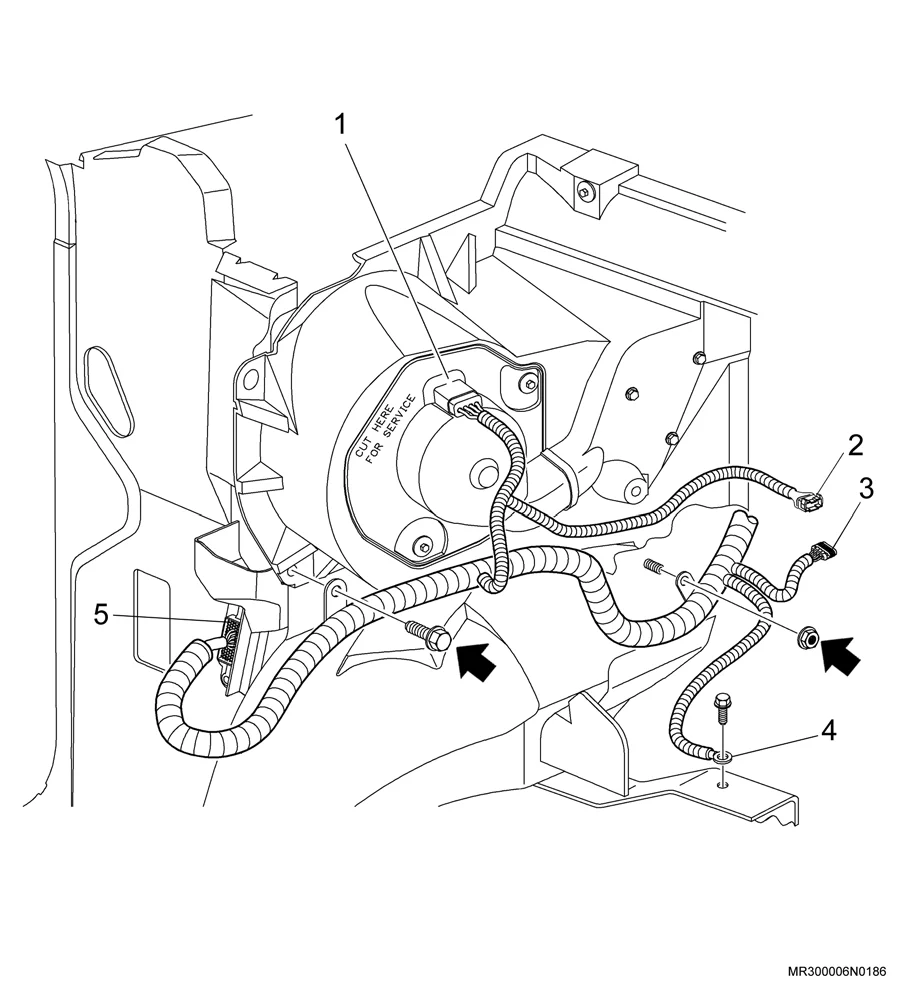

Figura: Cabo massa no chassi
ELÉTRICACabo massa no chassi6 N·mC24SE
ELÉTRICACabo massa no pára-lama9 N·m
Figura: Cabo massa traseiro do motor
ELÉTRICACabo massa traseiro do motor6 N·mC24SE

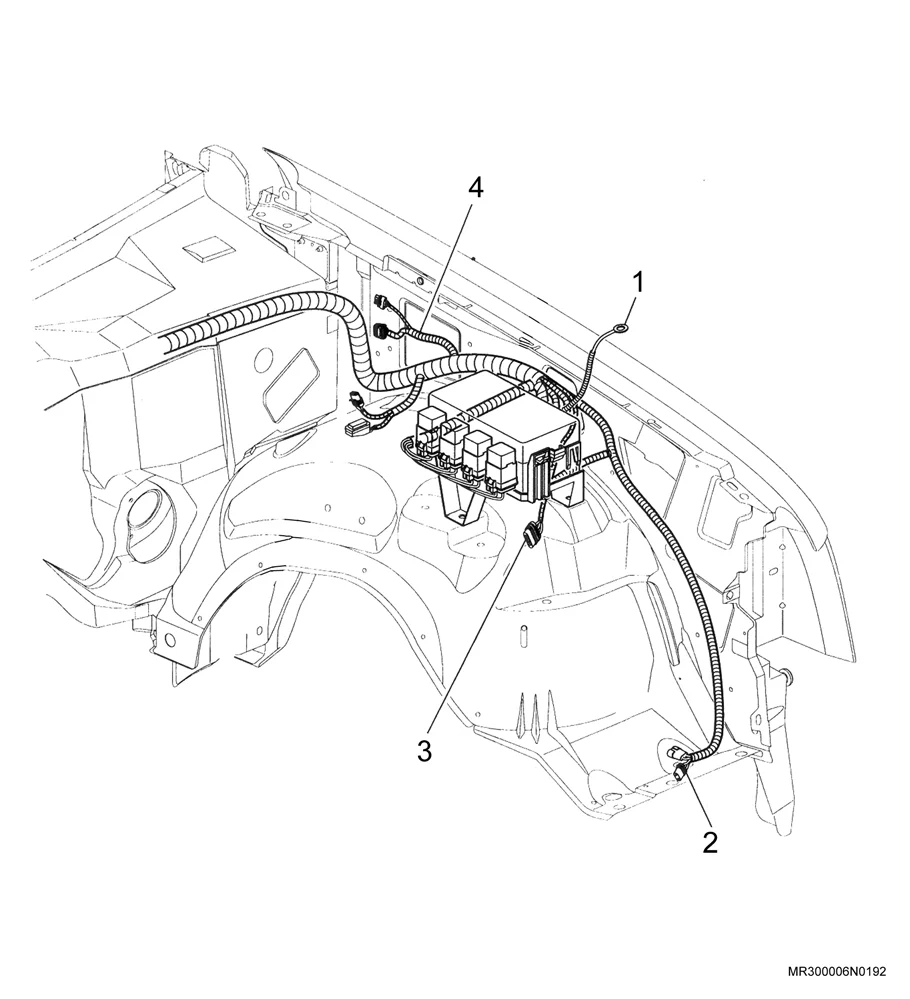

Figura: Cabo positivo da caixa de fusíveis no terminal da bateria
ELÉTRICACabo positivo da caixa de fusíveis no terminal da bateria5,5 N·m

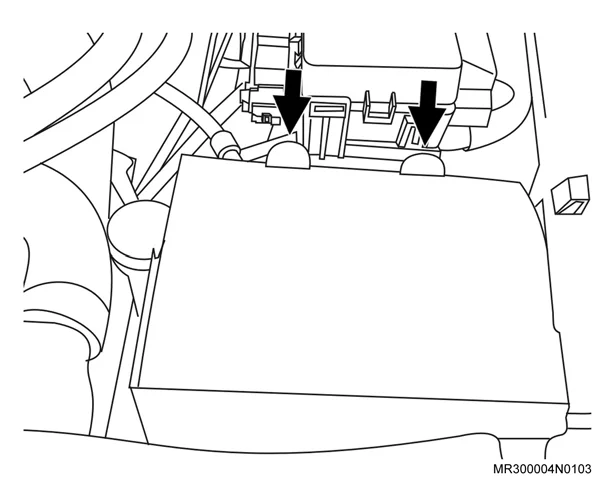

Figura: Cabo positivo e o cabo negativo
ELÉTRICACabo positivo e o cabo negativo6 N·m
ELÉTRICACabos massa6,5 N·m

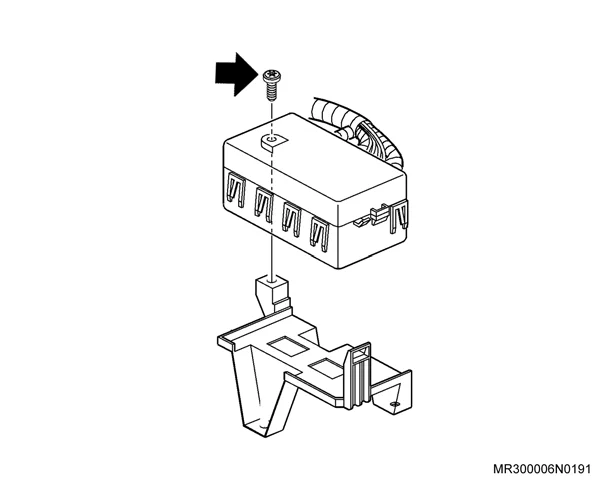

Figura: Caixa de fusíveis no suporte
ELÉTRICACaixa de fusíveis no suporte3,5 N·mC24SE
Figura: Caixa de fusível
ELÉTRICACaixa de fusível3,5 N·m

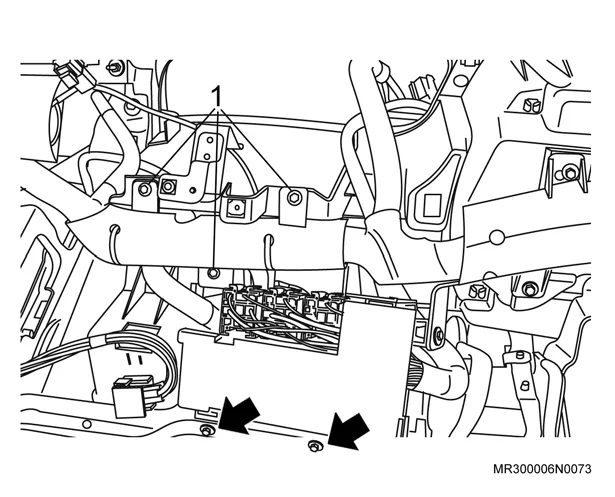

Figura: Caixa de relés do painel
ELÉTRICACaixa de relés do painel1,9 N·m
ELÉTRICACanaleta dianteira do vidro da porta10 N·m

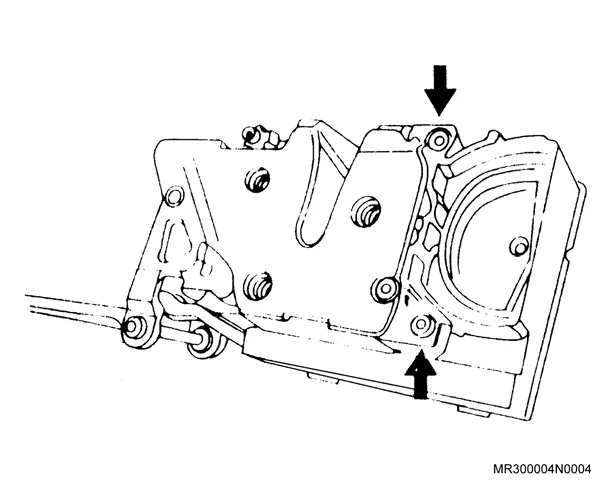

Figura: Canaleta traseira do vidro da porta
ELÉTRICACanaleta traseira do vidro da porta10 N·m
ELÉTRICACarcaça da luz do teto1,2 N·m

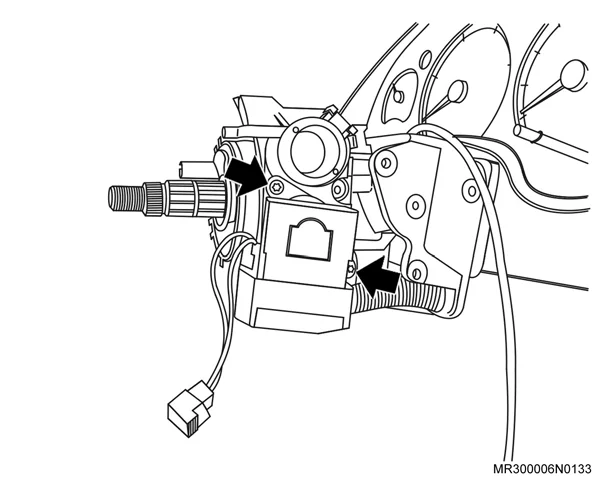

Figura: Comutador de ignição
ELÉTRICAComutador de ignição3 N·m
Figura: Conector do chicote do painel — fixação
ELÉTRICAConector do chicote do painel — fixação6 N·m
Figura: Conector do chicote na coluna
ELÉTRICAConector do chicote na coluna1,9 N·m
Figura: Conector na caixa de roda
ELÉTRICAConector na caixa de roda1,9 N·mC24SE
ELÉTRICAConector “B”3 N·m
Figura: Conjunto da fechadura/atuador
ELÉTRICAConjunto da fechadura/atuador9 N·m

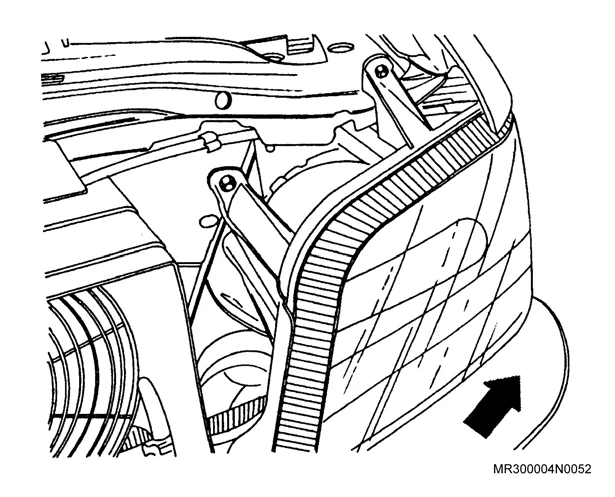

Figura: Conjunto farol/lanterna
ELÉTRICAConjunto farol/lanterna5,7 N·m

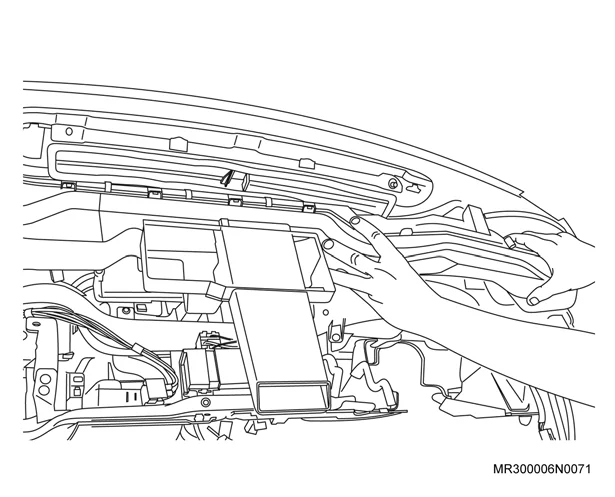

Figura: Duto de ar no painel
ELÉTRICADuto de ar no painel1,9 N·m
ELÉTRICAEspaçador6,7 N·m
Figura: Interruptor da lanterna do compartimento traseiro
ELÉTRICAInterruptor da lanterna do compartimento traseiro2 N·m
Figura: Interruptor da luz de cortesia
ELÉTRICAInterruptor da luz de cortesia2 N·m
Figura: Interruptor da luz de ré na carcaça da transmissão
ELÉTRICAInterruptor da luz de ré na carcaça da transmissão17 N·m

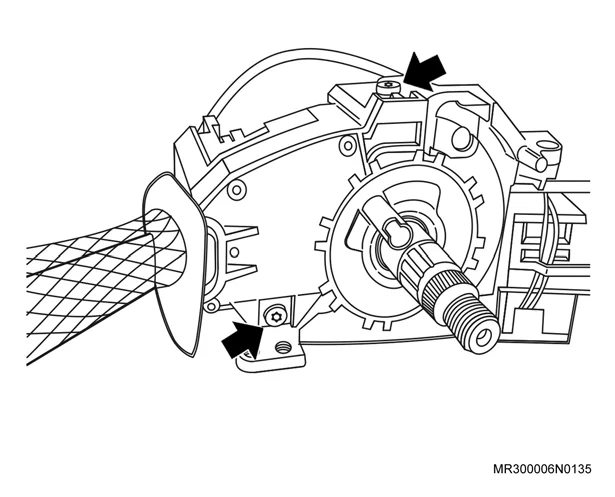

Figura: Interruptor de multifunções
ELÉTRICAInterruptor de multifunções6 N·m

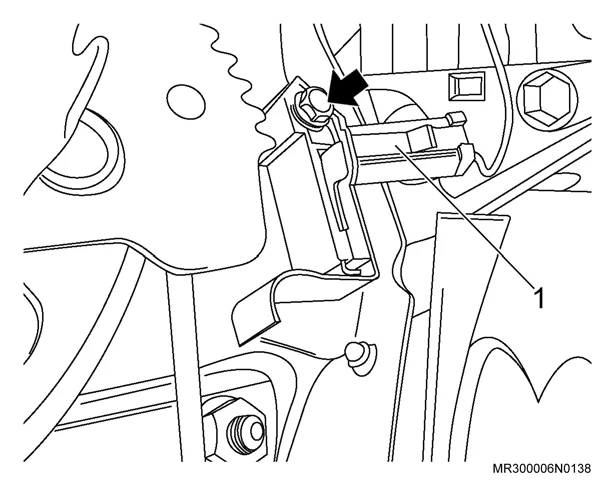

Figura: Interruptor do pedal de freio de estacionamento
ELÉTRICAInterruptor do pedal de freio de estacionamento5 N·m

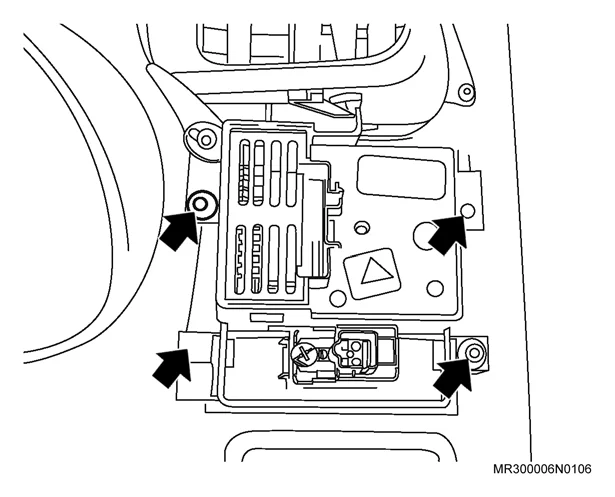

Figura: Interruptor dos faróis
ELÉTRICAInterruptor dos faróis3 N·m

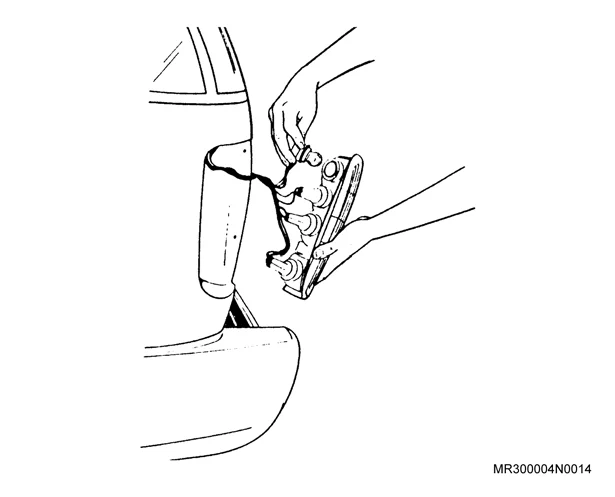

Figura: Lanterna
ELÉTRICALanterna1,9 N·m
ELÉTRICALanterna elevada1,4 N·m

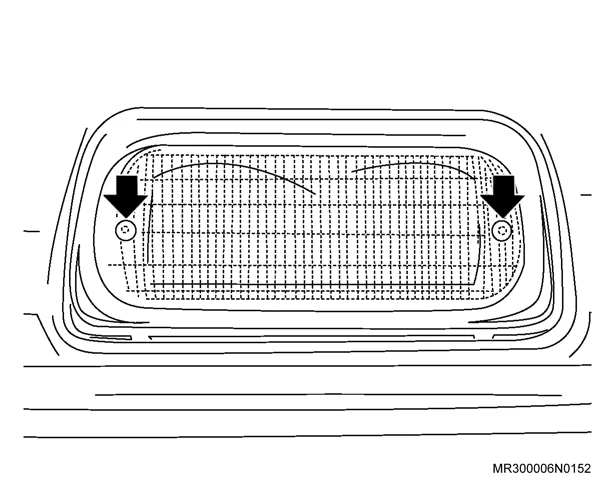

Figura: Lente da lanterna elevada do freio
ELÉTRICALente da lanterna elevada do freio2,5 N·m

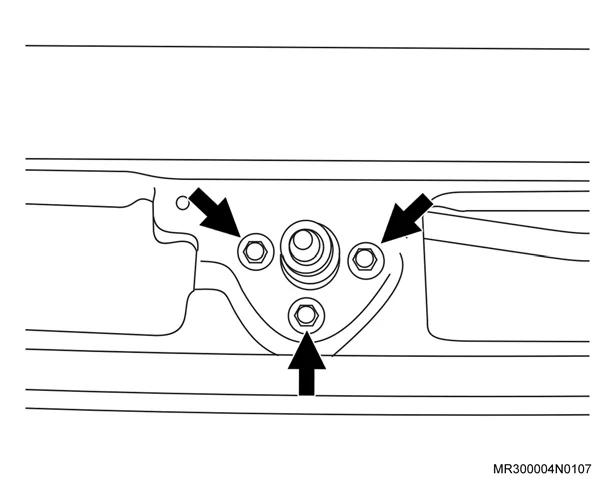

Figura: Mancal de acionamento do limpador do pára-brisa
ELÉTRICAMancal de acionamento do limpador do pára-brisa5 N·m

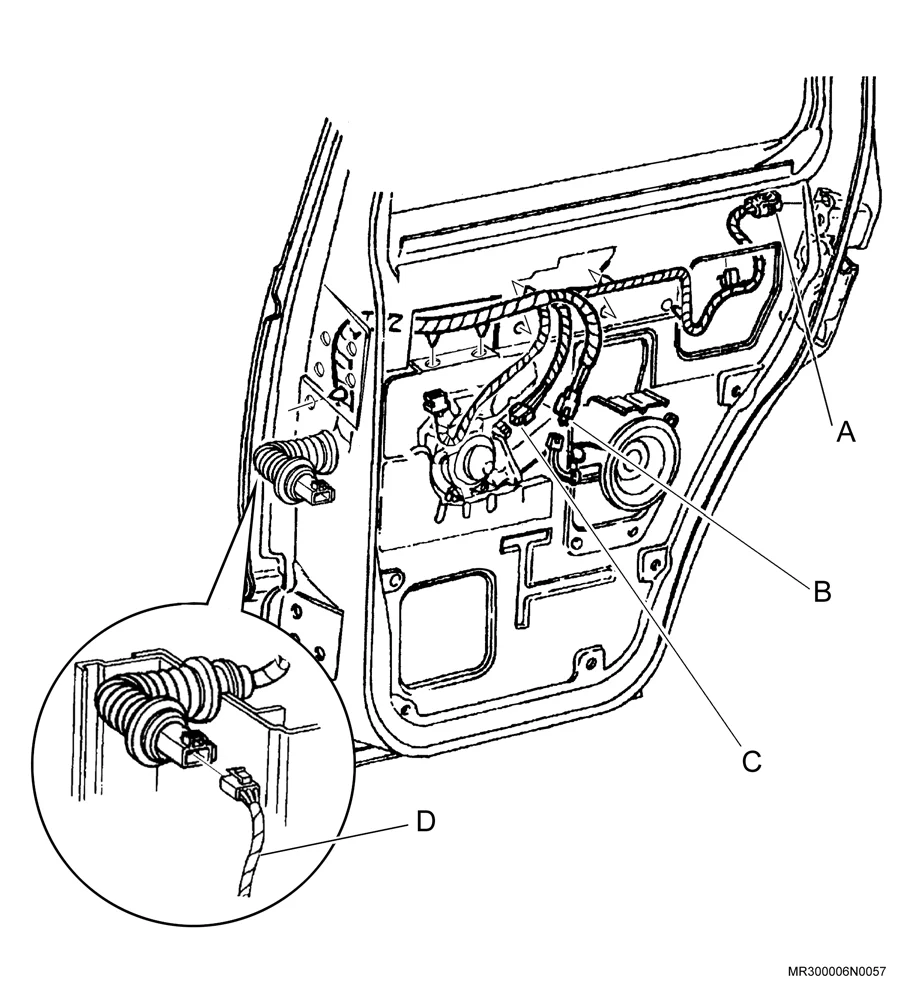

Figura: Maçaneta externa
ELÉTRICAMaçaneta externa4 N·m

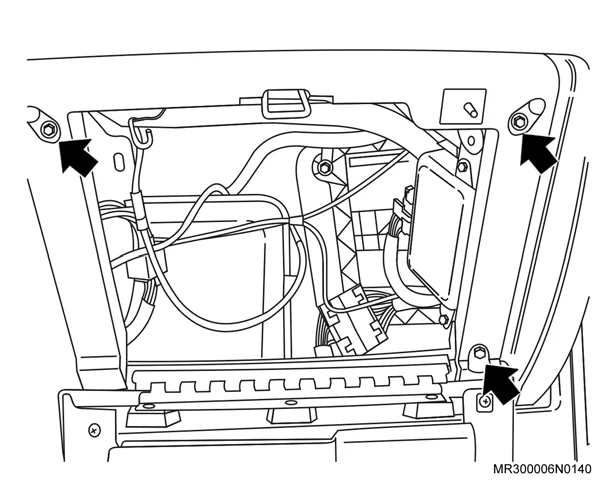

Figura: Moldura da caixa do porta-luvas
ELÉTRICAMoldura da caixa do porta-luvas3 N·m

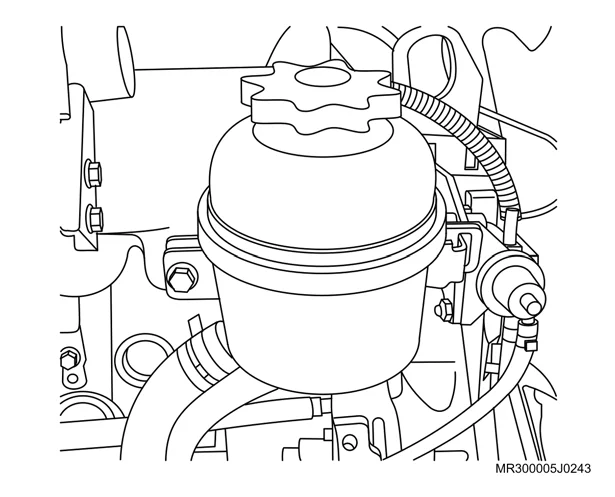

Figura: Motor do limpador do pára-brisa
ELÉTRICAMotor do limpador do pára-brisa6,5 N·m
ELÉTRICAMotor do limpador traseiro5,7 N·m

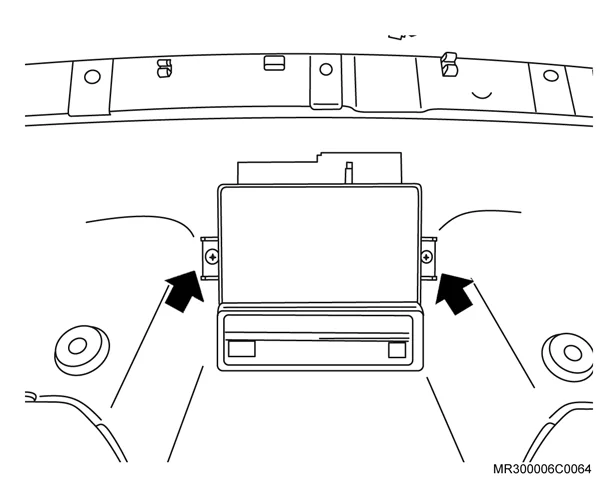

Figura: Módulo do alarme
ELÉTRICAMódulo do alarme3 N·m
ELÉTRICAParafusos fixação do conjunto da luz do teto1,2 N·m

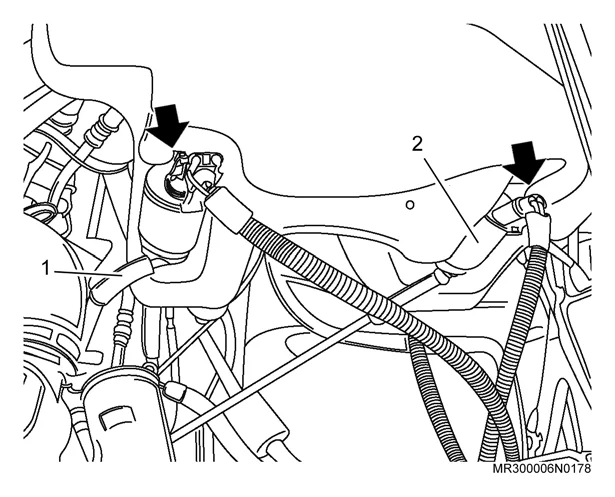

Figura: Reservatório do lavador dos vidros
ELÉTRICAReservatório do lavador dos vidros3,5 N·m

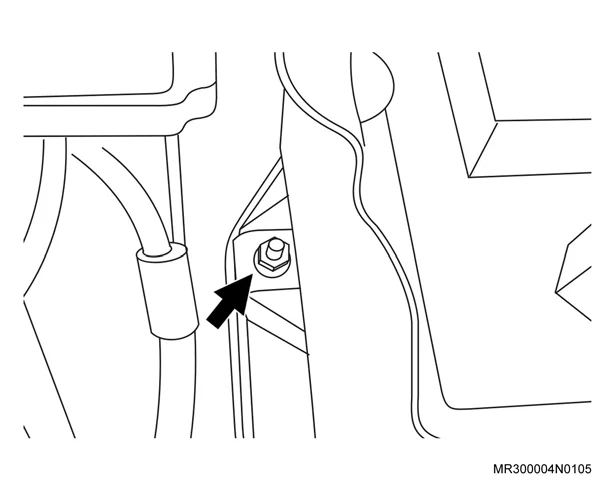

Figura: Retentor da bateria
ELÉTRICARetentor da bateria19 N·m
ELÉTRICASoquete da luz do teto1,2 N·m

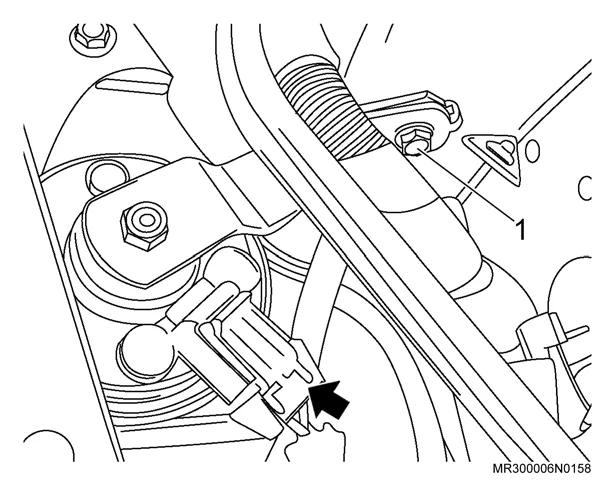

Figura: Suporte da buzina
ELÉTRICASuporte da buzina17 N·m
Figura: Suporte direito do chicote do painel
ELÉTRICASuporte direito do chicote do painel1,9 N·m
Figura: Suporte do chicote (elétrica)
ELÉTRICASuporte do chicote (elétrica)8 N·m

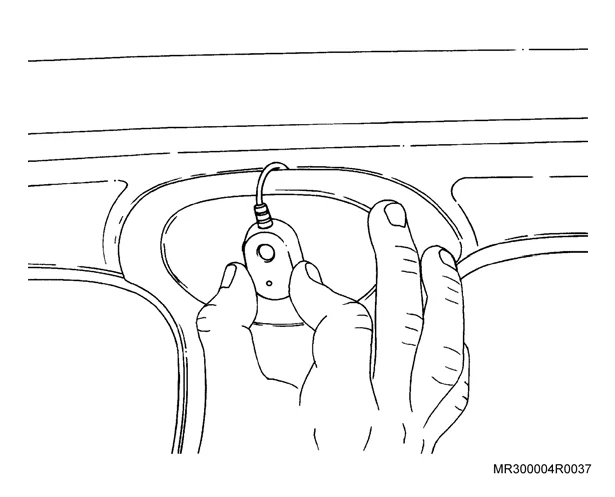

Figura: Suporte do cinto de segurança
ELÉTRICASuporte do cinto de segurança70 N·m
Figura: Suporte esquerdo do chicote do painel
ELÉTRICASuporte esquerdo do chicote do painel1,9 N·m
Figura: Suportes do chicote do motor
ELÉTRICASuportes do chicote do motor2,5 N·mC24SE

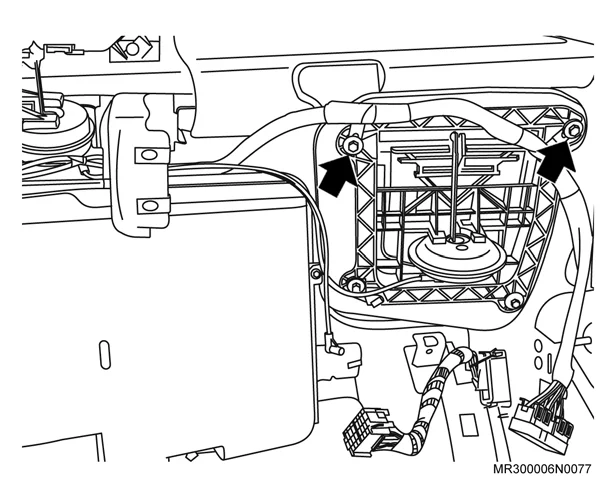

Figura: Suportes do chicote transversal
ELÉTRICASuportes do chicote transversal4,5 N·m
Figura: Tela do alto-falante do lado esquerdo
ELÉTRICATela do alto-falante do lado esquerdo1,9 N·m

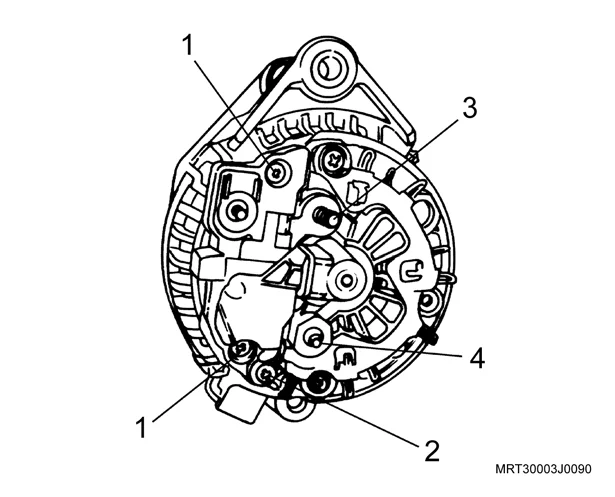

Figura: 2 parafusos de fixação Phillips do regulador (1)
ELÉTRICA · SISTEMA ELÉTRICO DO MOTOR2 parafusos de fixação Phillips do regulador (1)2,2 N·mC24SE

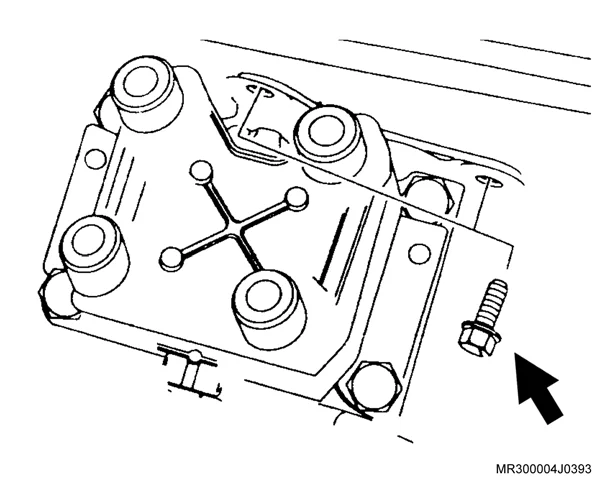

Figura: Bobina
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORBobina11 N·mC24SE

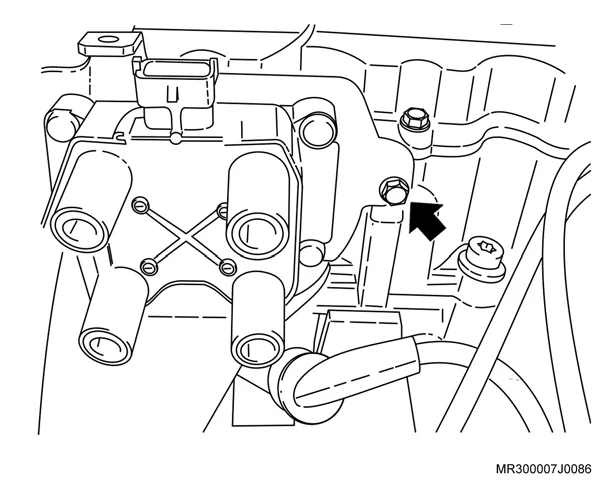

Figura: Bobina de ignição
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORBobina de ignição8 N·mX24XF/N24XF
Figura: Bobina de ignição junto à carcaça da árvore de comando
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORBobina de ignição junto à carcaça da árvore de comando8 N·mX24XF/N24XF

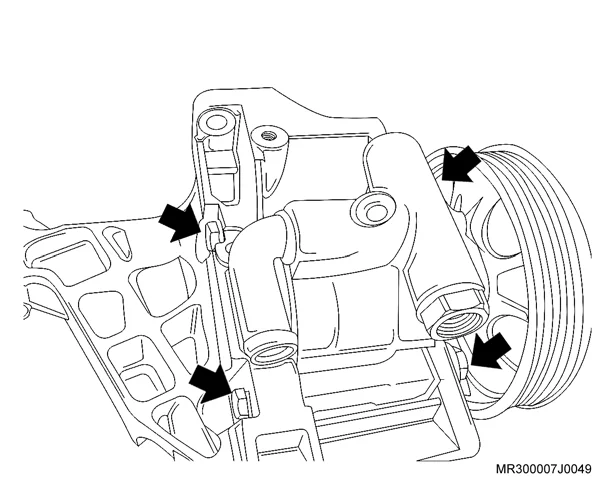

Figura: Braçadeira do reservatório do fluido da direção hidráulica
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORBraçadeira do reservatório do fluido da direção hidráulica25 N·mC24SE/X24XF/N24XF
Figura: Braçadeiras (C24SE/X24XF/)
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORBraçadeiras (C24SE/X24XF/)2,5 N·mC24SE/X24XF/N24XF
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORCabo massa do motor6 N·mX24XF/N24XF
Figura: Cabo negativo da bateria
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORCabo negativo da bateria4,5 N·mC24SE/X24XF/N24XF

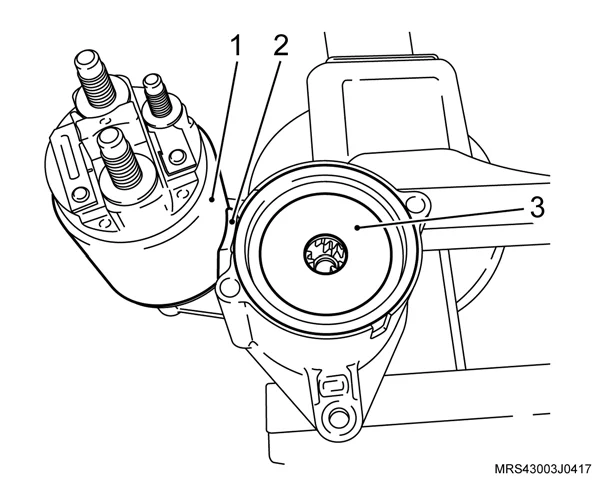

Figura: Cabo-massa
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORCabo-massa9,5 N·mX24XF/N24XF

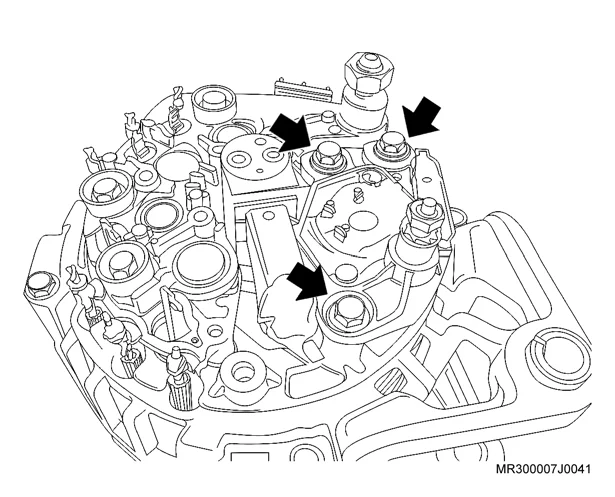

Figura: Conjunto do regulador de tensão
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORConjunto do regulador de tensão3,7 N·mX24XF/N24XF
Figura: Mangueira de pressão da direção hidráulica
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORMangueira de pressão da direção hidráulica30 N·mX24XF/N24XF
Figura: Parafuso de contato com a ponte retificadora (2)
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORParafuso de contato com a ponte retificadora (2)1,2 N·mC24SE

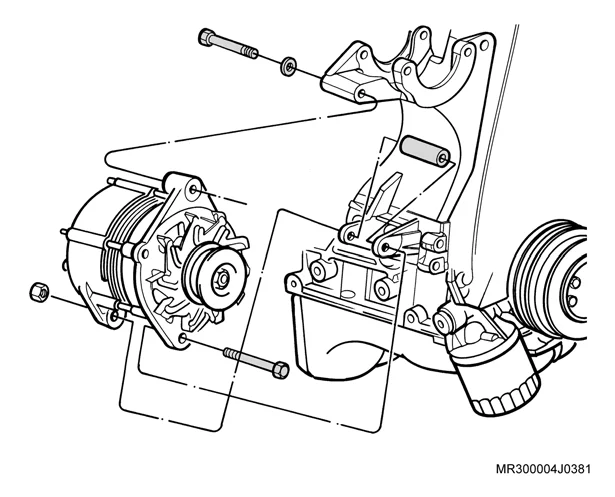

Figura: Parafuso de fixação inferior do alternador
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORParafuso de fixação inferior do alternador25 N·mC24SE/X24XF/N24XF
Figura: Parafuso de fixação inferior do motor de partida (C24SE/X24XF)
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORParafuso de fixação inferior do motor de partida (C24SE/X24XF)42,5 N·mC24SE/X24XF
Figura: Parafuso de fixação inferiores do suporte ao bloco do motor
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORParafuso de fixação inferiores do suporte ao bloco do motor45 N·mX24XF/N24XF
Figura: Parafuso de fixação superior do alternador
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORParafuso de fixação superior do alternador25 N·mC24SE/X24XF/N24XF
Figura: Parafuso de fixação superior do motor de partida
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORParafuso de fixação superior do motor de partida42,5 N·mC24SE/X24XF/N24XF

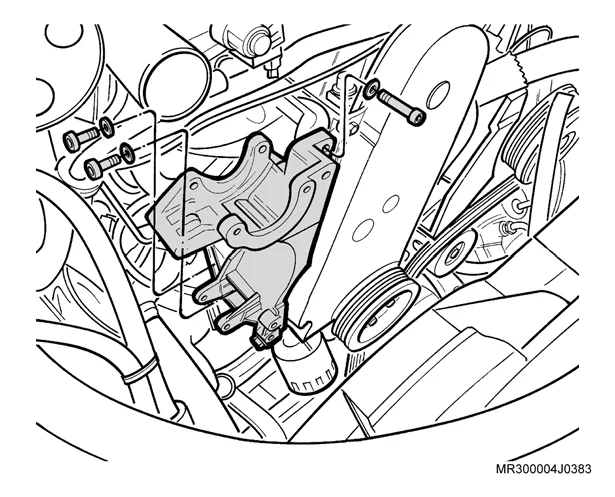

Figura: Parafuso de fixação superior do suporte ao coletor de admissão
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORParafuso de fixação superior do suporte ao coletor de admissão25 N·mC24SE
Figura: Parafuso longo (3)
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORParafuso longo (3)19 N·mC24SE

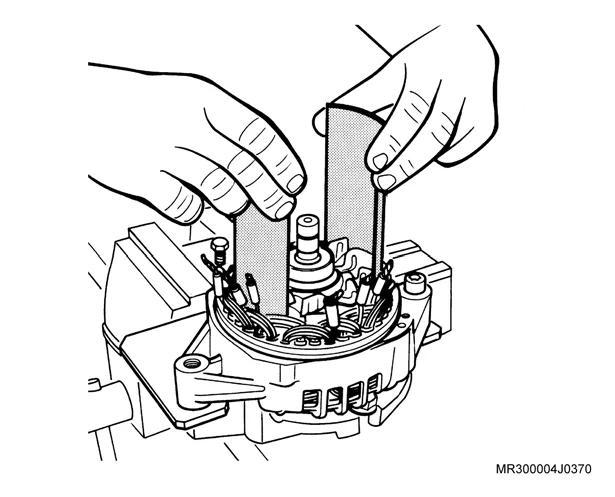

Figura: Parafusos de fixação de estator
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORParafusos de fixação de estator6 N·mC24SE/X24XF/N24XF

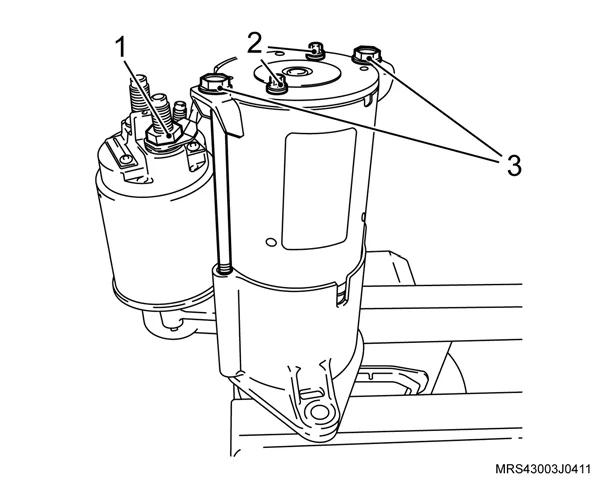

Figura: Parafusos longos da tampa traseira
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORParafusos longos da tampa traseira8 N·mX24XF/N24XF
Figura: Parafusos longos da tampa traseira do motor de partida
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORParafusos longos da tampa traseira do motor de partida8 N·mX24XF/N24XF

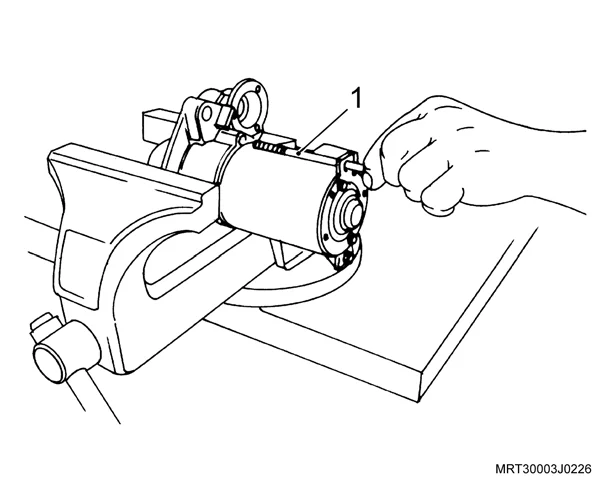

Figura: Parafusos passantes de fixação
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORParafusos passantes de fixação8 N·mC24SE

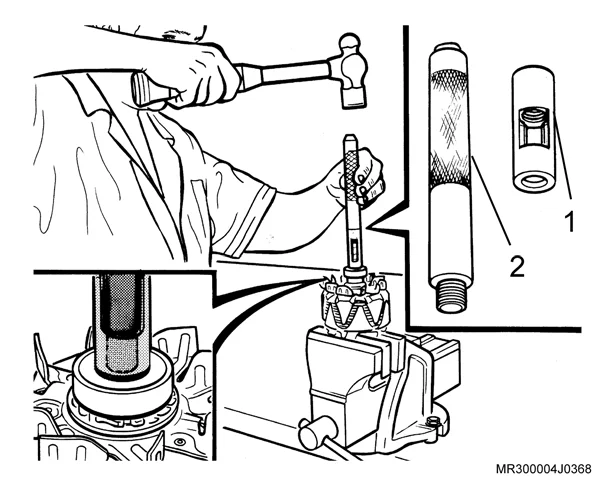

Figura: Placa de retenção do rolamento do alternador
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORPlaca de retenção do rolamento do alternador4 N·mC24SE/X24XF/N24XF

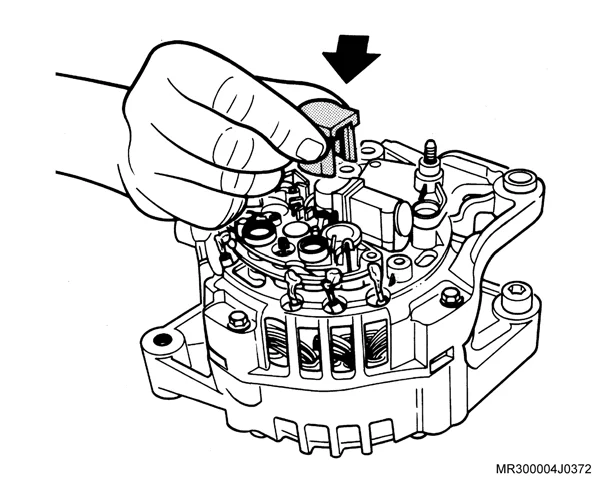

Figura: Polia do alternador
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORPolia do alternador75 N·mC24SE/X24XF/N24XF
Figura: Porta-escovas do alternador
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORPorta-escovas do alternador3,7 N·mC24SE
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORPorta-escovas do motor de partida3,5 N·mC24SE
Figura: Porta-escovas do alternador (X24XF)
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORPorta-escovas do alternador (X24XF)4 N·mX24XF/N24XF
Figura: Regulador de tensão
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORRegulador de tensão2,2 N·mX24XF/N24XF

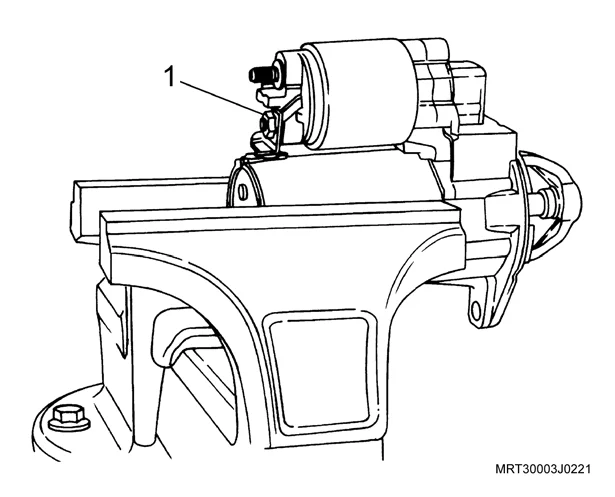

Figura: Solenóide (C24SE)
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORSolenóide (C24SE)5 N·mC24SE
Figura: Solenóide (X24XF/N24XF)
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORSolenóide (X24XF/N24XF)4,5 N·mX24XF/N24XF

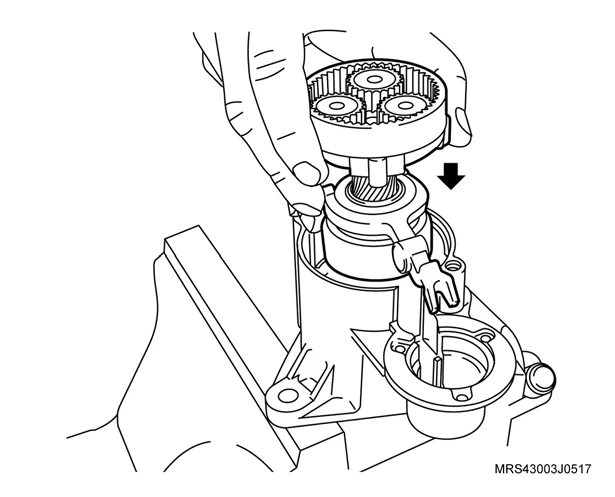

Figura: Solenóide na carcaça frontal
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORSolenóide na carcaça frontal4,5 N·mX24XF/N24XF
Figura: Tampa de proteção traseira
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORTampa de proteção traseira5 N·mC24SE/X24XF/N24XF

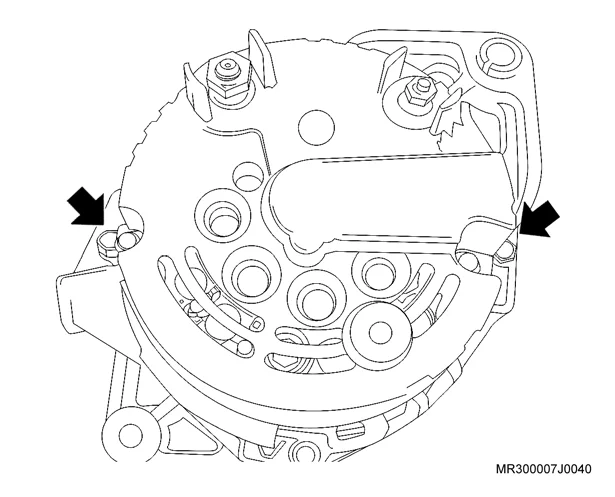

Figura: Tampa traseira do alternador
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORTampa traseira do alternador3,7 N·mX24XF/N24XF
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORTampa traseira do motor de partida10 N·mC24SE
Figura: Tensionador da correia dos acessórios
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORTensionador da correia dos acessórios25 N·mC24SE/X24XF/N24XF
Figura: Terminal da bateria
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORTerminal da bateria10 N·mC24SE/X24XF/N24XF
Figura: Velas de ignição (X24XF/N24XF)
ELÉTRICA · SISTEMA ELÉTRICO DO MOTORVelas de ignição (X24XF/N24XF)22,5 N·mX24XF/N24XF

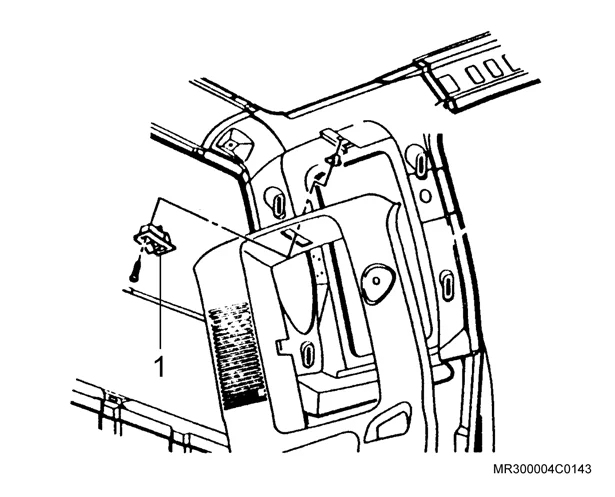

Figura: Alojamento do gancho e/ou cabide do teto
CARROCERIAAlojamento do gancho e/ou cabide do teto1,9 N·m

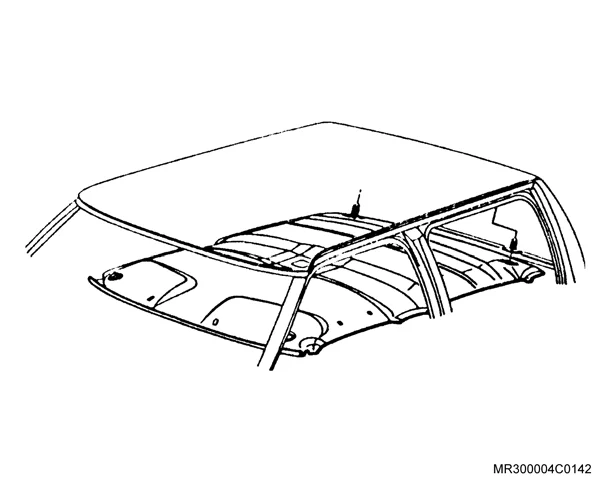

Figura: Alças do teto dianteiras e traseiras
CARROCERIAAlças do teto dianteiras e traseiras1,5 N·m

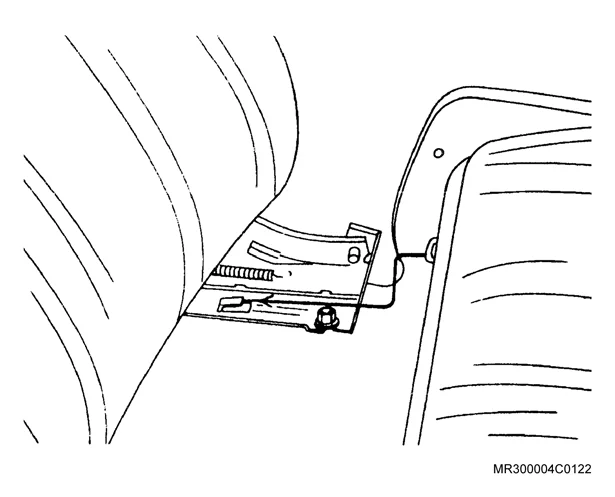

Figura: Assento
CARROCERIAAssento25 N·m

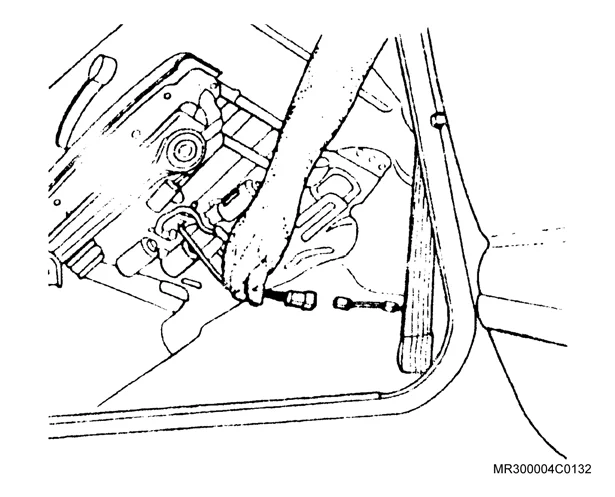

Figura: Bancos
CARROCERIABancos45 N·m
Figura: Barra de ornamentação
CARROCERIABarra de ornamentação25 N·m

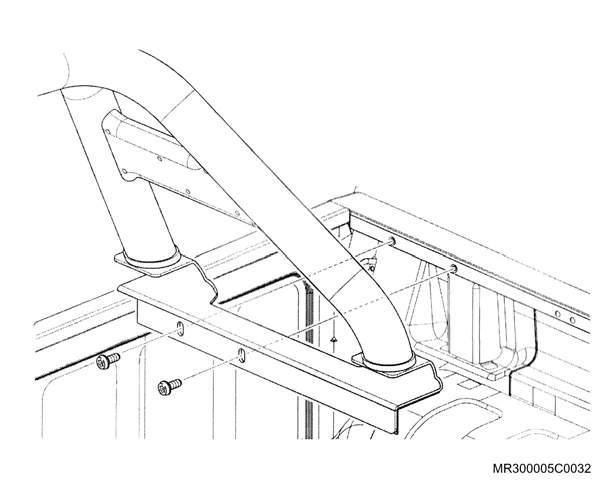

Figura: Barra de ornamentação da cabine
CARROCERIABarra de ornamentação da cabine30 N·m

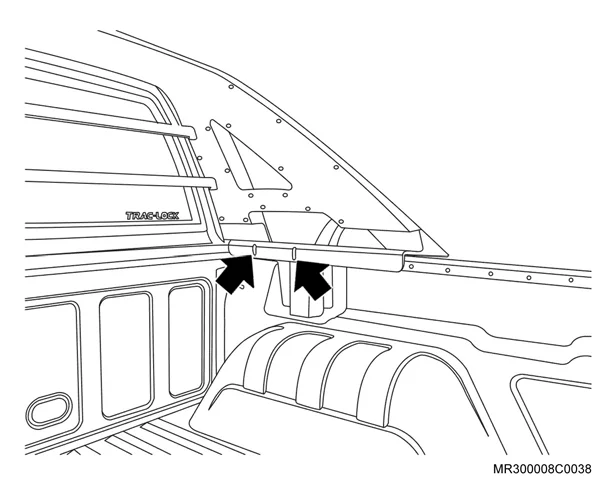

Figura: Barra de ornamentação, apertando primeiro os parafusos traseiros e em seguida os dianteiros
CARROCERIABarra de ornamentação, apertando primeiro os parafusos traseiros e em seguida os dianteiros25 N·m

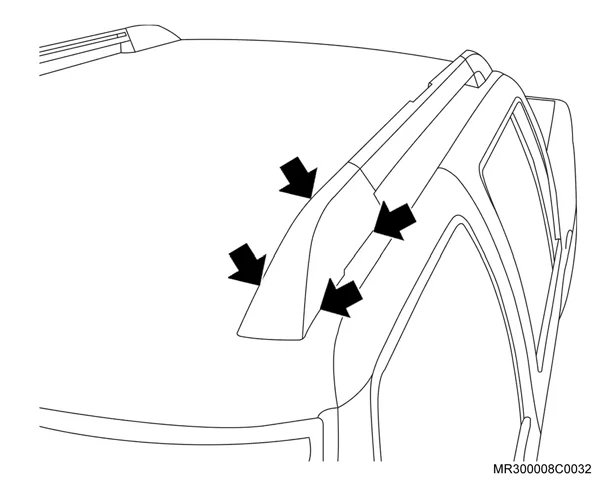

Figura: Barra longitudinal ao teto
CARROCERIABarra longitudinal ao teto3 N·m
CARROCERIABarras longitudinais3,8 N·m

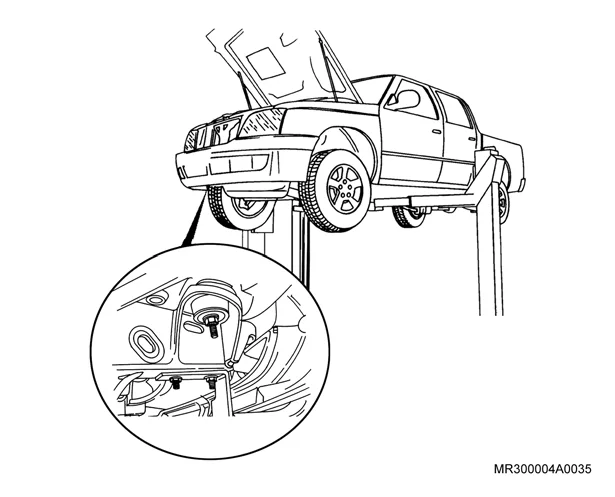

Figura: Bocal de abastecimento
CARROCERIABocal de abastecimento1,9 N·m

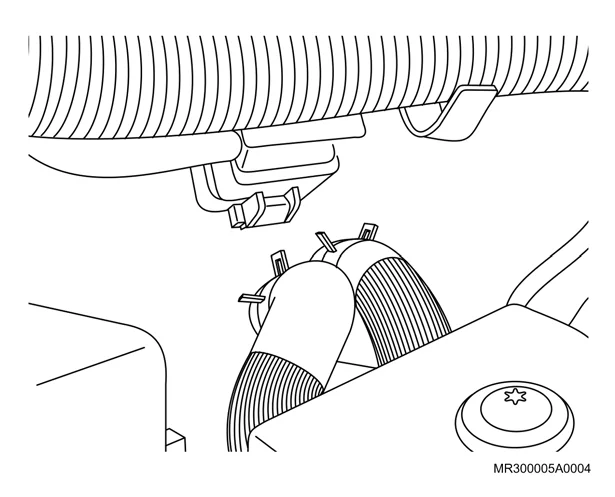

Figura: Cabo massa do motor no painel dash
CARROCERIACabo massa do motor no painel dash8 N·m
CARROCERIACaçamba67,5 N·m

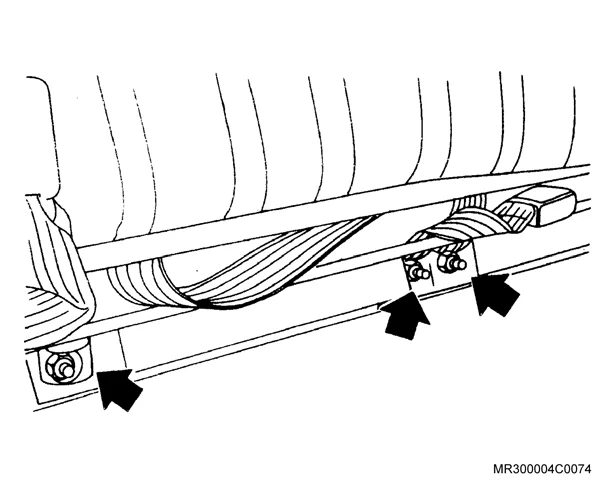

Figura: Cinto abdominal ao assoalho
CARROCERIACinto abdominal ao assoalho80 N·m

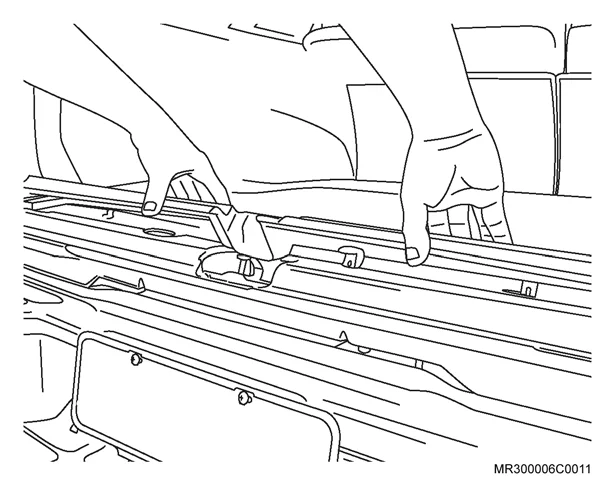

Figura: Cinto de segurança na coluna “C”
CARROCERIACinto de segurança na coluna “C”90 N·m

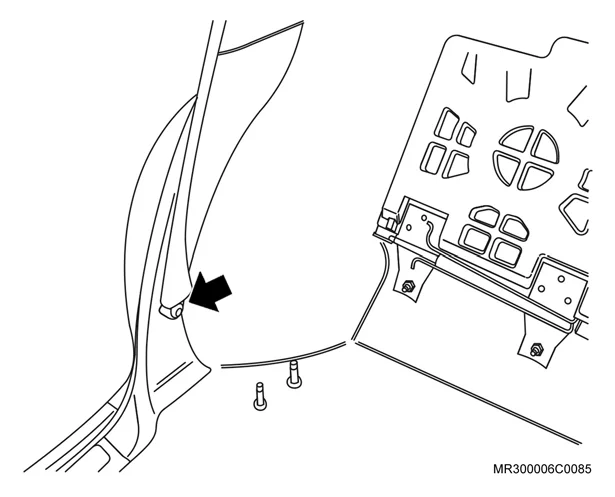

Figura: Cinto de segurança, inferior traseiro
CARROCERIACinto de segurança, inferior traseiro70 N·m

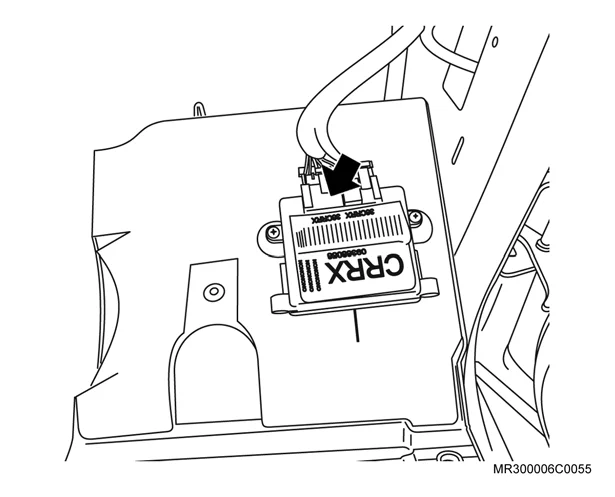

Figura: Cobertura central inferior do painel de instrumentos
CARROCERIACobertura central inferior do painel de instrumentos1,9 N·m

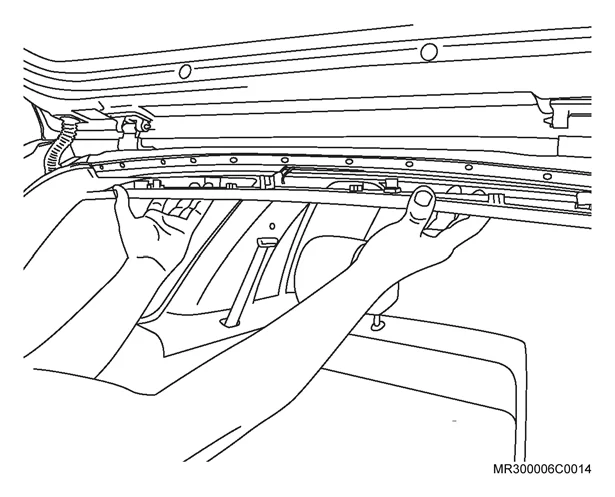

Figura: Cobertura de acabamento da coluna “C” do lado esquerdo
CARROCERIACobertura de acabamento da coluna “C” do lado esquerdo1,9 N·m
Figura: Cobertura de acabamento das porcas do banco dianteiro
CARROCERIACobertura de acabamento das porcas do banco dianteiro1,4 N·m
CARROCERIACobertura de acabamento lateral do pára-choque10 N·m

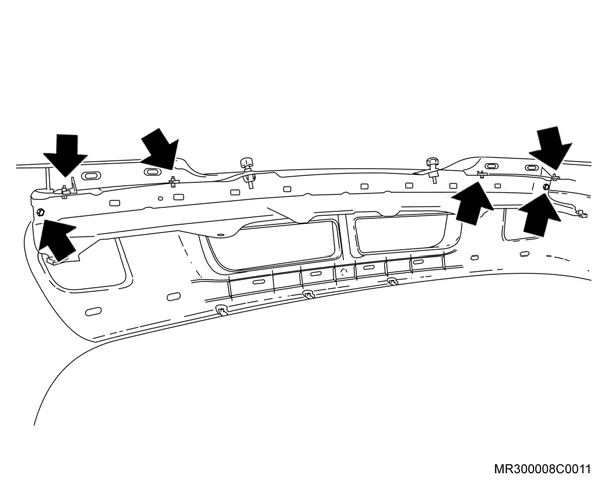

Figura: Cobertura do pára-choque na viga do pára-choque
CARROCERIACobertura do pára-choque na viga do pára-choque20 N·m

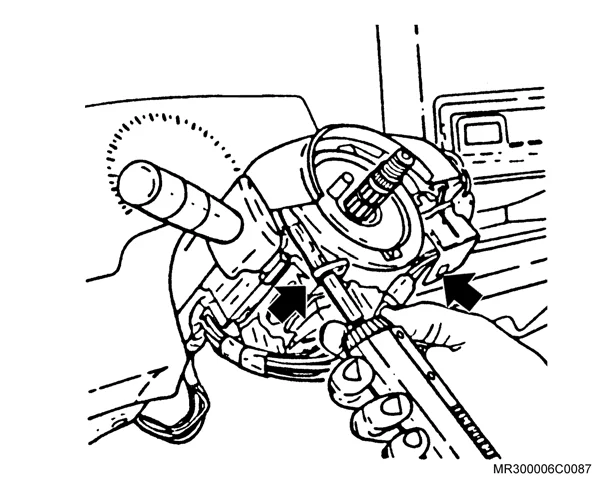

Figura: Cobertura inferior da coluna
CARROCERIACobertura inferior da coluna6 N·m

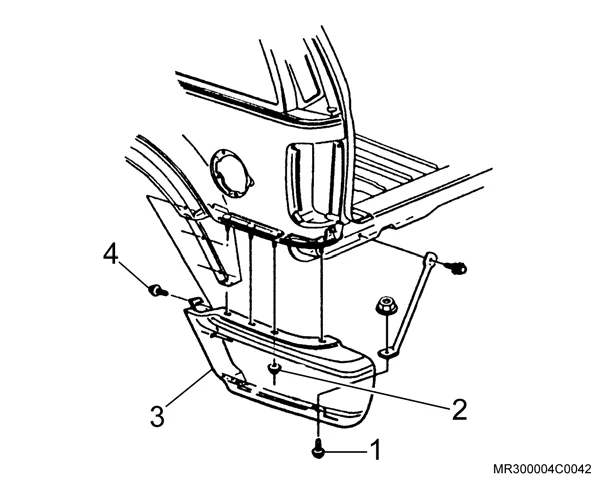

Figura: Cobertura lateral do pára-choque
CARROCERIACobertura lateral do pára-choque1,9 N·m
Figura: Cobertura superior da coluna de direção
CARROCERIACobertura superior da coluna de direção1,4 N·m

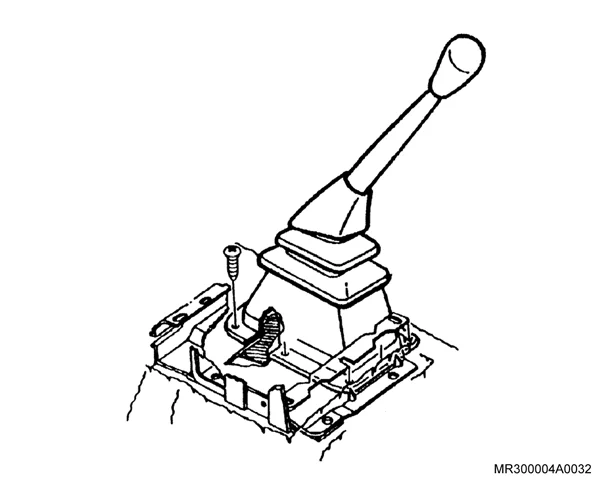

Figura: Coifa da alavanca de mudanças
CARROCERIACoifa da alavanca de mudanças2 N·m
Figura: Coluna de direção
CARROCERIAColuna de direção30 N·m
Figura: Conector da coluna de direção
CARROCERIAConector da coluna de direção6 N·m

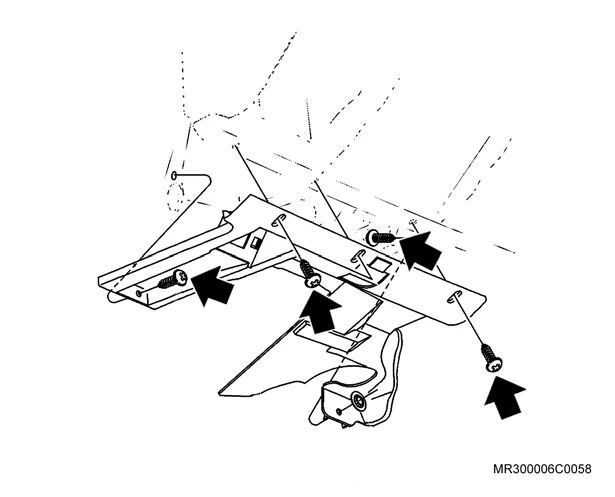

Figura: Conector de diagnóstico
CARROCERIAConector de diagnóstico1,9 N·m

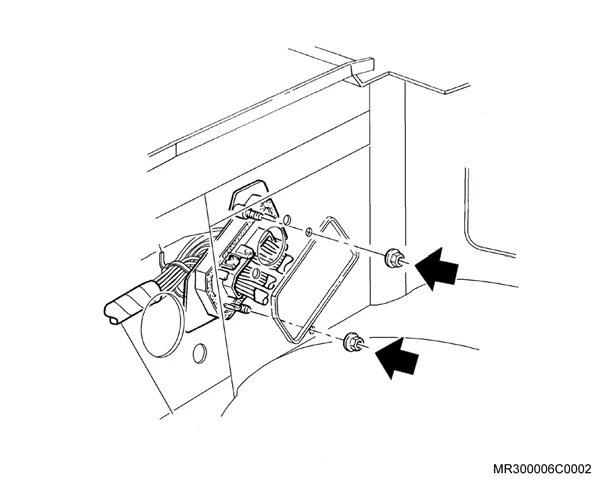

Figura: Conector do chicote do painel — trava
CARROCERIAConector do chicote do painel — trava1,9 N·m

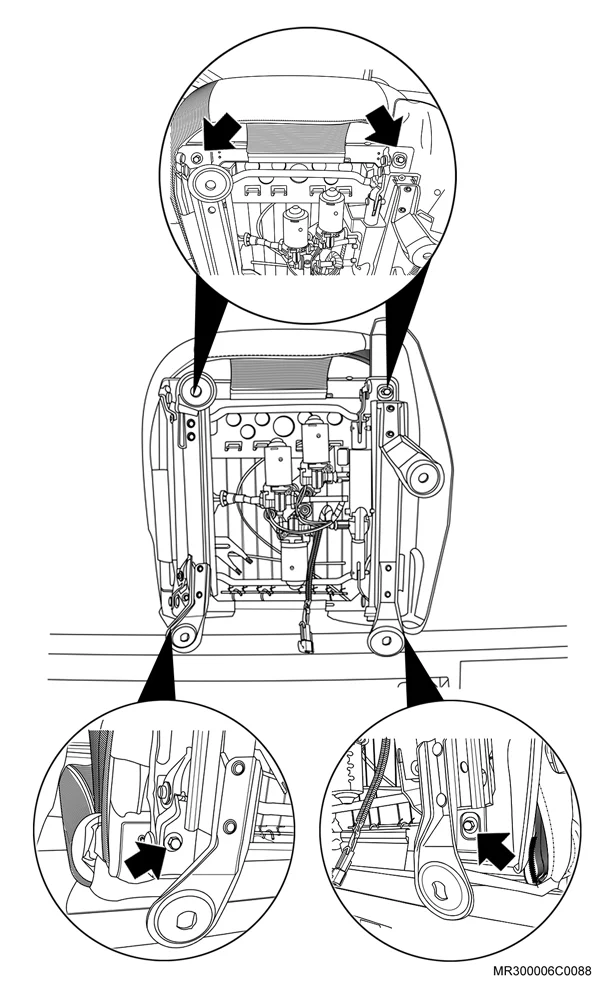

Figura: Conjunto do trilho no banco
CARROCERIAConjunto do trilho no banco45 N·m

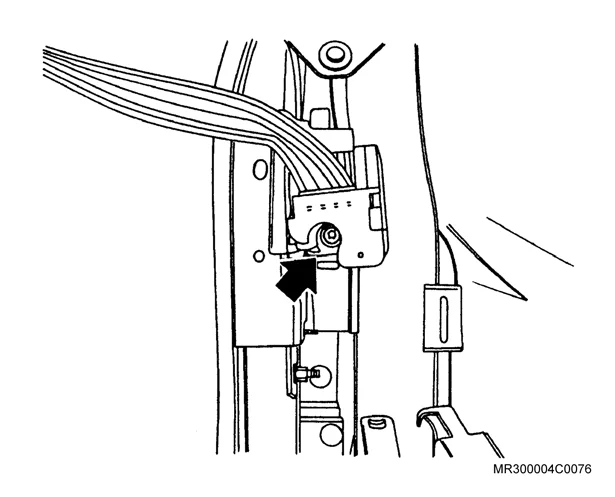

Figura: Conjunto retrator
CARROCERIAConjunto retrator70 N·m

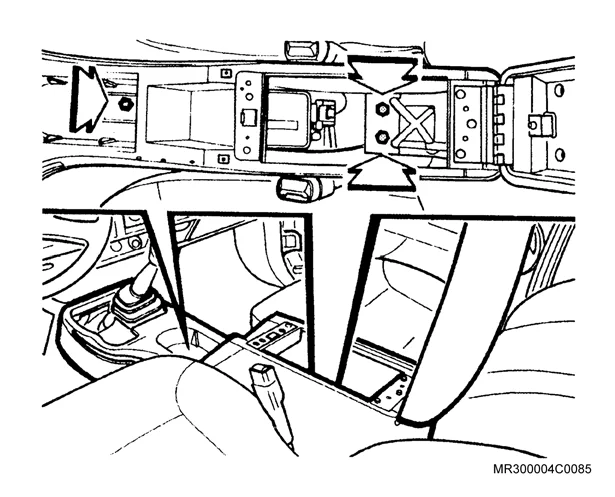

Figura: Console central
CARROCERIAConsole central1,9 N·m

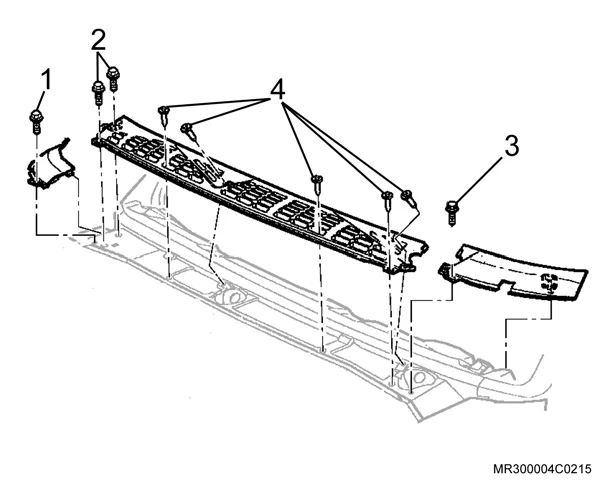

Figura: Defletor de água central
CARROCERIADefletor de água central1,8 N·m
Figura: Defletor de água do lado direito
CARROCERIADefletor de água do lado direito1,8 N·m
Figura: Defletor de água do lado esquerdo
CARROCERIADefletor de água do lado esquerdo1,8 N·m

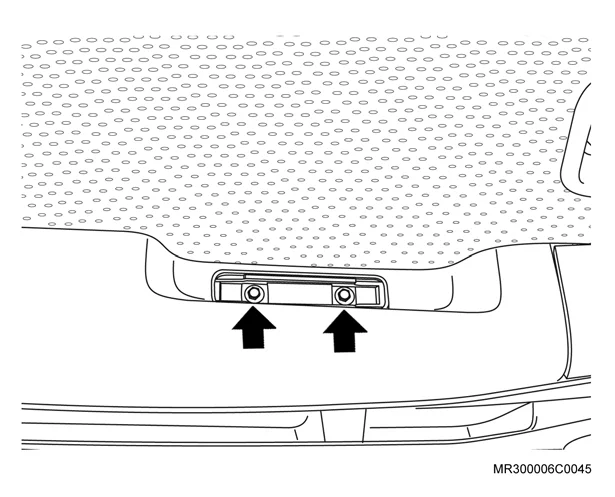

Figura: Descansa-braço
CARROCERIADescansa-braço1,9 N·m

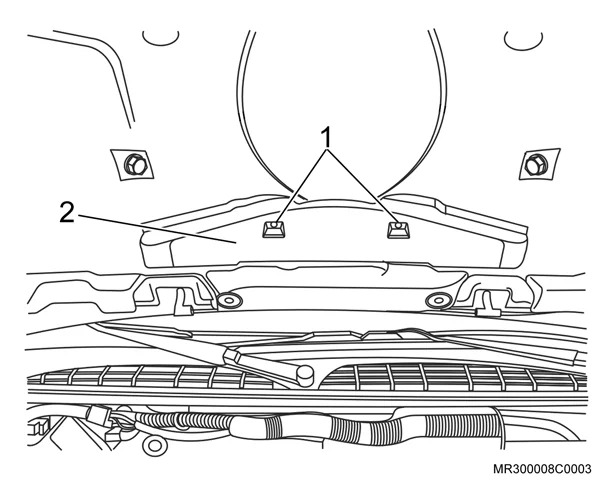

Figura: Difusor de ar
CARROCERIADifusor de ar3 N·m

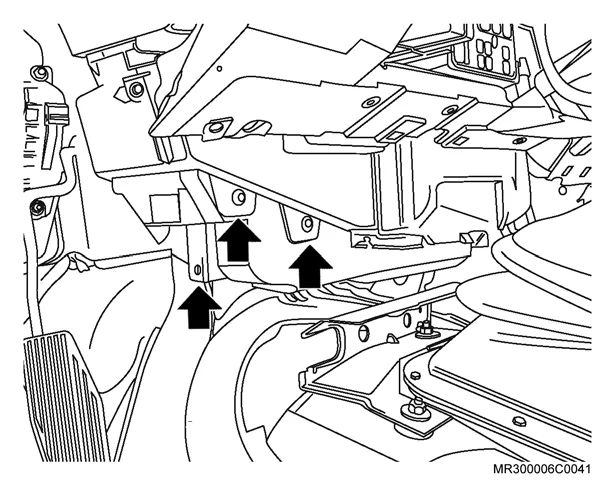

Figura: Difusor inferior
CARROCERIADifusor inferior9 N·m

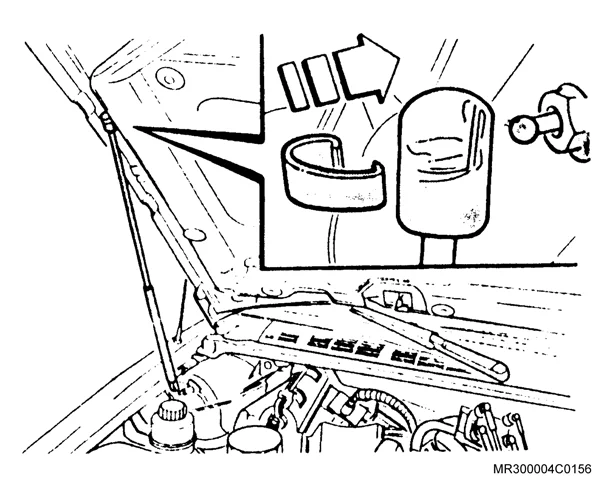

Figura: Dobradiça do capô
CARROCERIADobradiça do capô32 N·m
CARROCERIADobradiça esquerda e direita na carroçaria27 N·m
CARROCERIADobradiça esquerda e direita na tampa da caçamba27 N·m

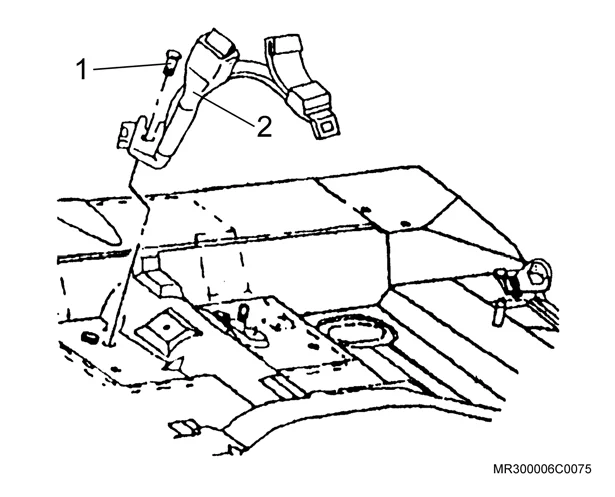

Figura: Engate fixo do cinto
CARROCERIAEngate fixo do cinto70 N·m

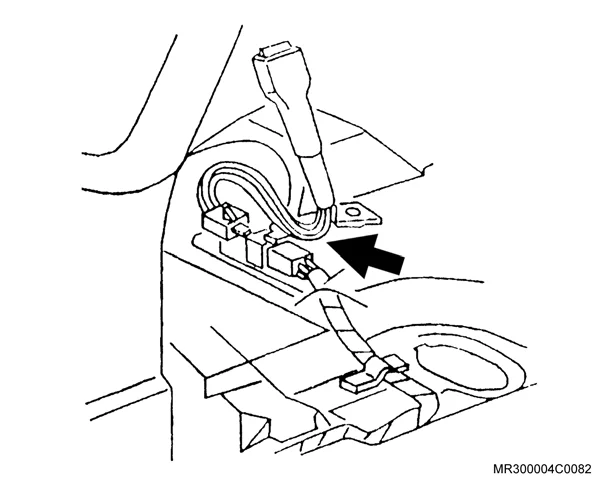

Figura: Engate fixo do cinto ou fechos
CARROCERIAEngate fixo do cinto ou fechos70 N·m
Figura: Entrada de ar do capô
CARROCERIAEntrada de ar do capô3 N·m
CARROCERIAEstrutura do encosto ao banco25 N·m
CARROCERIAFechadura da porta traseira10 N·m
Figura: Fivela dupla dos engates fixos ao assoalho
CARROCERIAFivela dupla dos engates fixos ao assoalho80 N·m

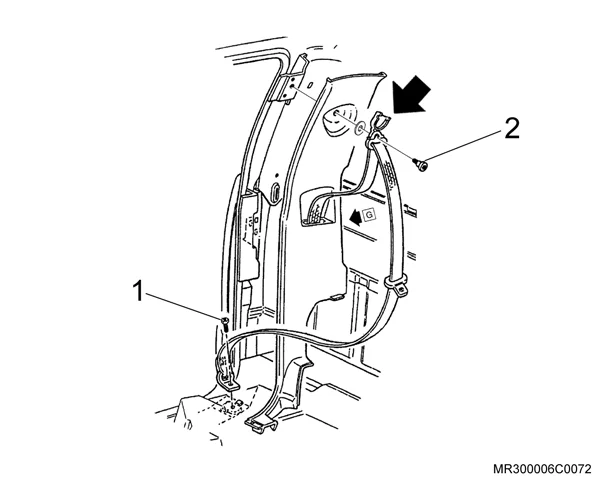

Figura: Fivela inferior do cinto de segurança
CARROCERIAFivela inferior do cinto de segurança90 N·m
Figura: Fivela superior do cinto de segurança
CARROCERIAFivela superior do cinto de segurança90 N·m
Figura: Grade de entrada de ar
CARROCERIAGrade de entrada de ar1,5 N·m

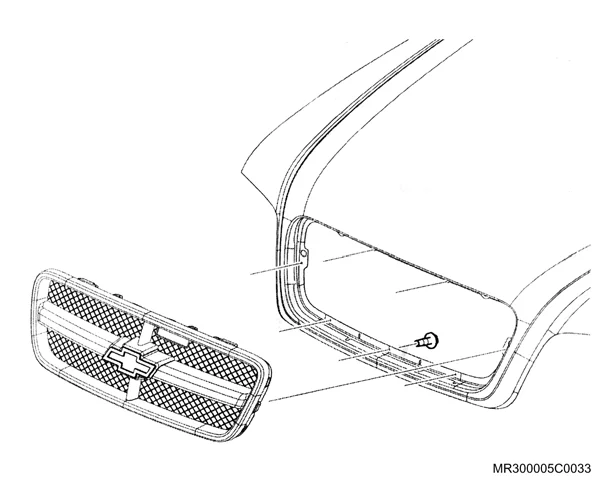

Figura: Grade do radiador
CARROCERIAGrade do radiador3 N·m

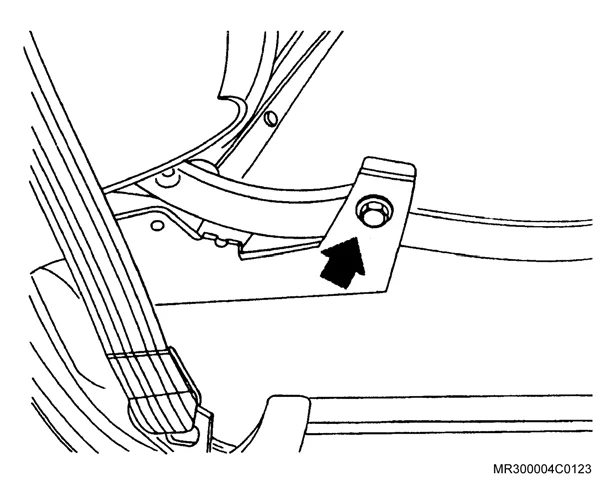

Figura: Haste do encosto do banco traseiro
CARROCERIAHaste do encosto do banco traseiro65 N·m

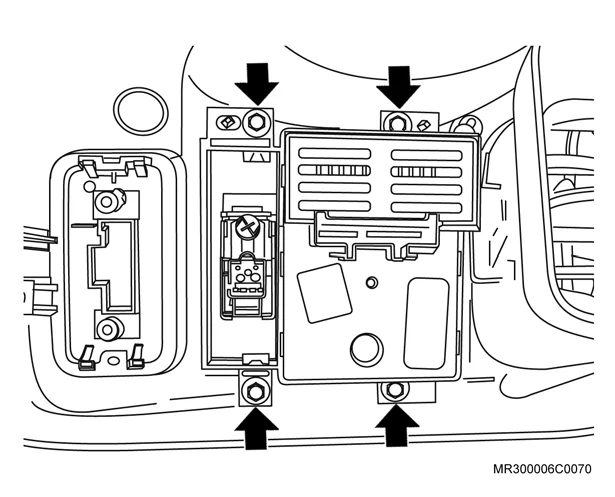

Figura: Interruptor das luzes
CARROCERIAInterruptor das luzes1,9 N·m
Figura: Interruptores das portas
CARROCERIAInterruptores das portas2 N·m
CARROCERIAIsolador de som1,9 N·m
CARROCERIAIsolador de som central1,9 N·m

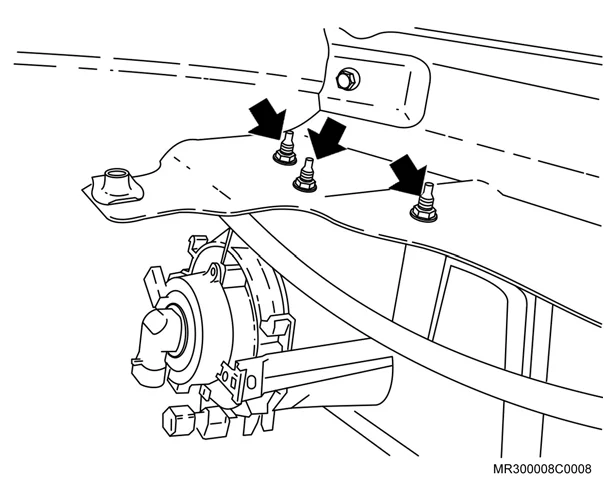

Figura: Lanterna de neblina
CARROCERIALanterna de neblina8 N·m

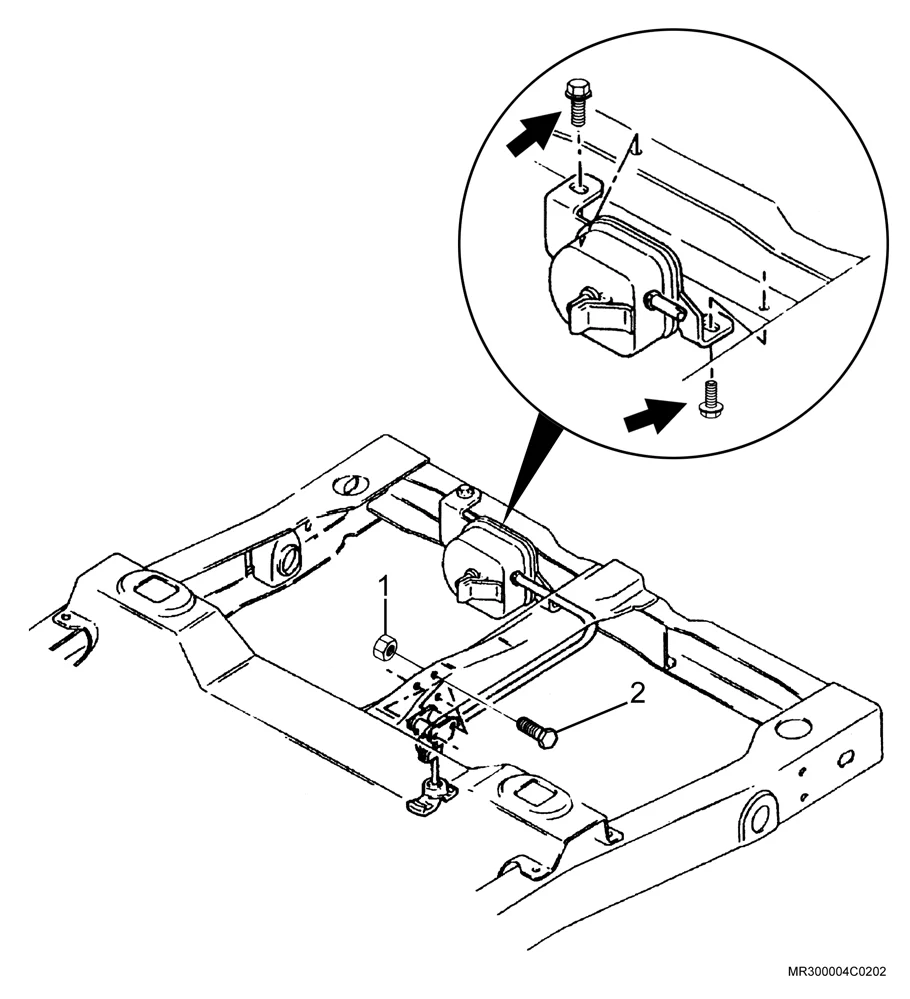

Figura: Levantador da roda
CARROCERIALevantador da roda10 N·m
CARROCERIALuz do teto1,9 N·m

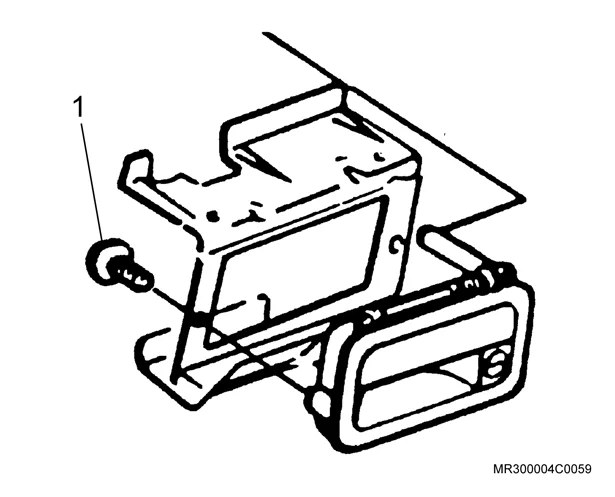

Figura: Maçaneta da tampa traseira
CARROCERIAMaçaneta da tampa traseira3,8 N·m
CARROCERIAMaçaneta externa dianteira4 N·m

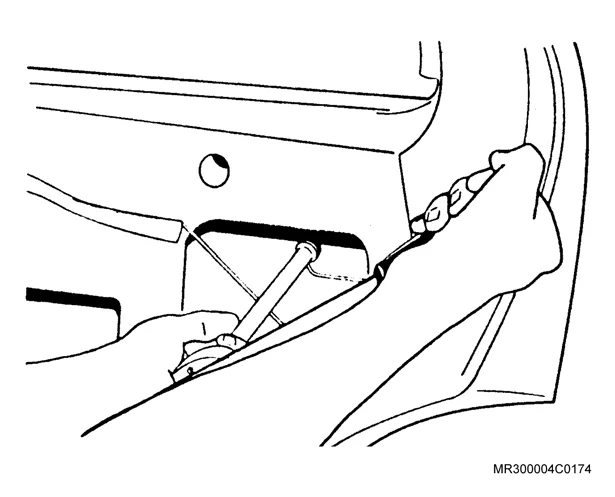

Figura: Maçaneta externa traseira
CARROCERIAMaçaneta externa traseira4 N·m
CARROCERIAMecanismo do retrator do cinto70 N·m
CARROCERIAMoldura da maçaneta interna5 N·m

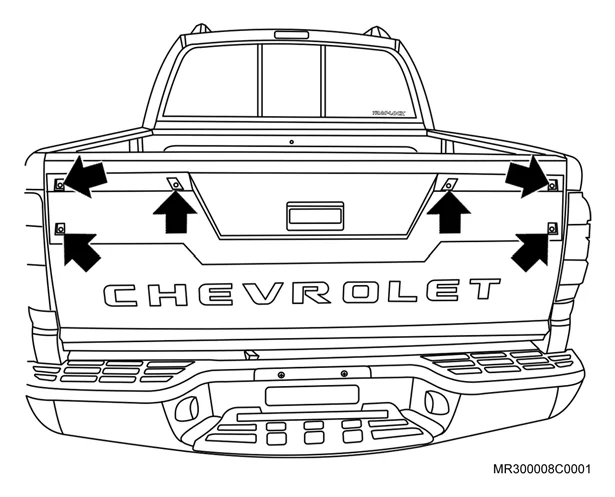

Figura: Moldura da tampa da caçamba
CARROCERIAMoldura da tampa da caçamba3 N·m

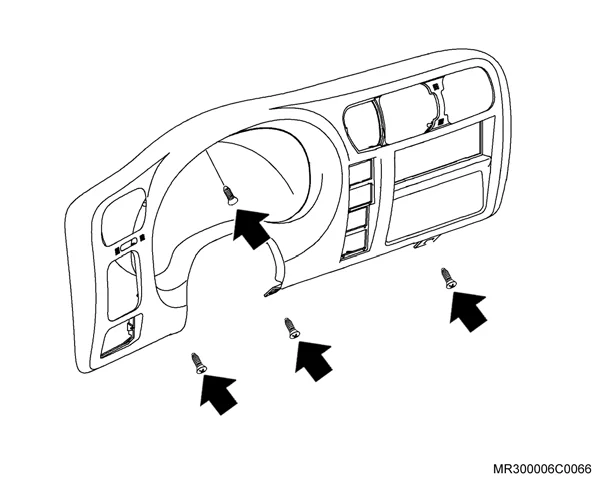

Figura: Moldura do painel de instrumentos
CARROCERIAMoldura do painel de instrumentos1,9 N·m

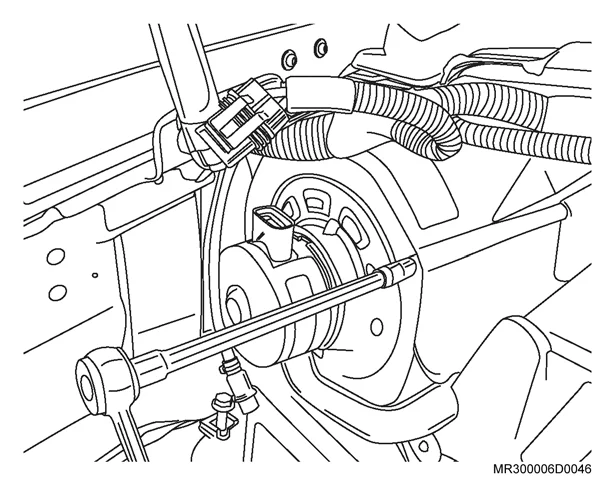

Figura: Motor do ventilador
CARROCERIAMotor do ventilador4,5 N·mC24SE/X24XF

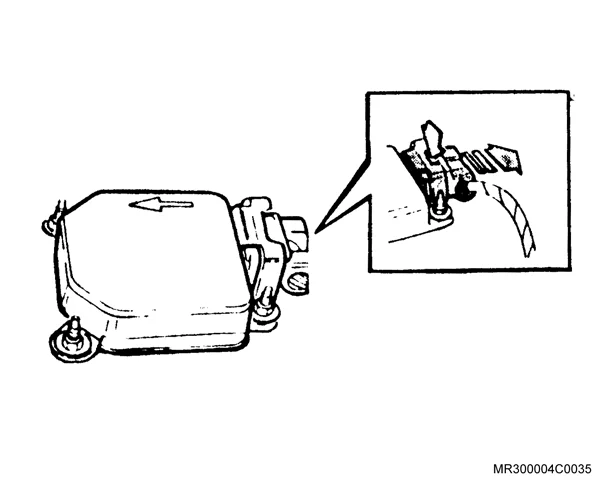

Figura: Módulo SDM
CARROCERIAMódulo SDM12 N·m

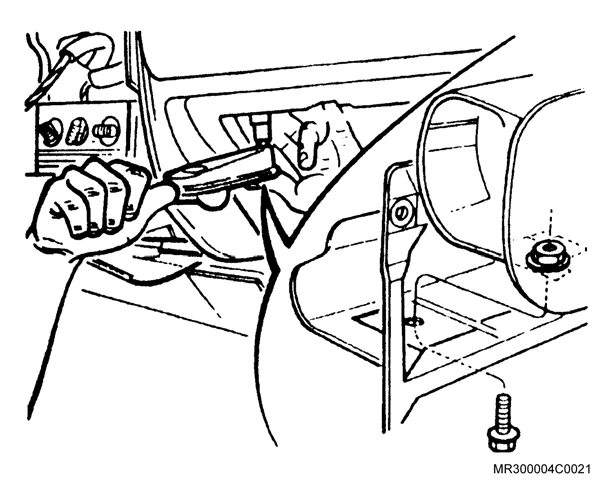

Figura: Módulo da almofada do air bag
CARROCERIAMódulo da almofada do air bag8 N·m

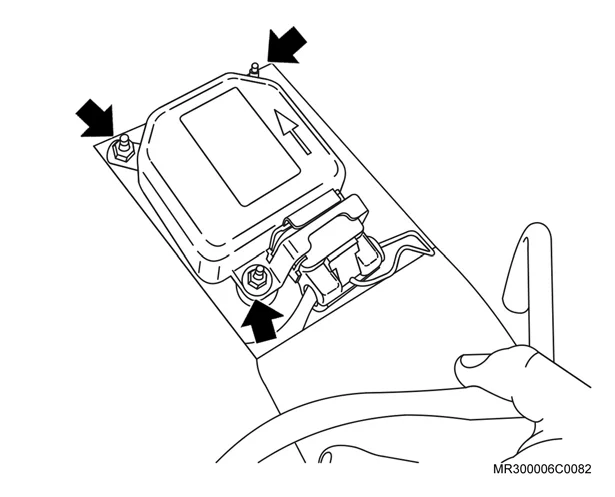

Figura: Módulo do Air Bag
CARROCERIAMódulo do Air Bag7 N·m

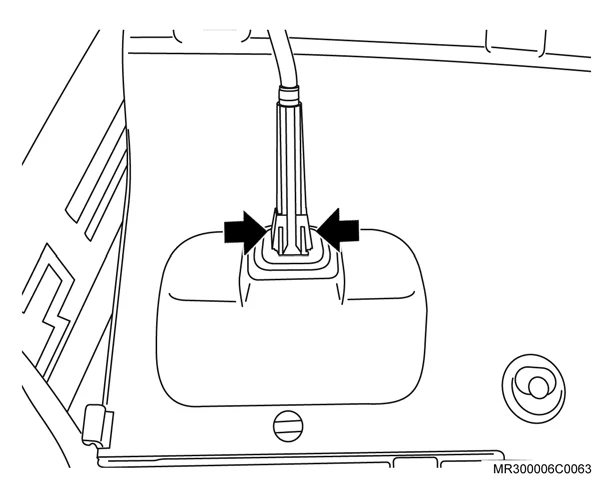

Figura: Módulo dos vidros e travas elétricas
CARROCERIAMódulo dos vidros e travas elétricas1,9 N·m
CARROCERIAPainel de acabamento1,9 N·m
CARROCERIAPainel de acabamento da porta4 N·m

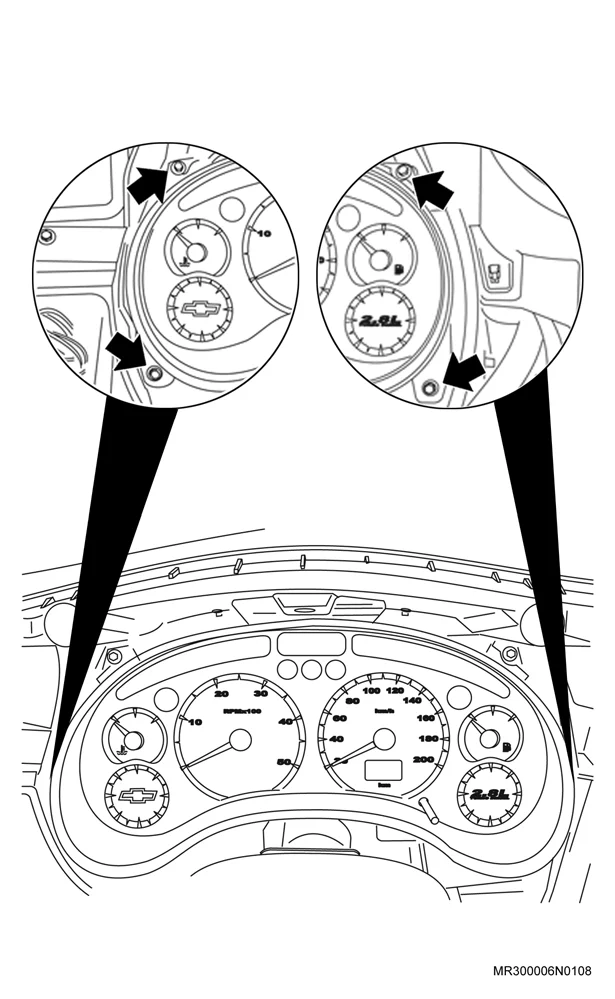

Figura: Painel de instrumentos
CARROCERIAPainel de instrumentos1,9 N·m
CARROCERIAPainel interno da moldura da maçaneta4 N·m

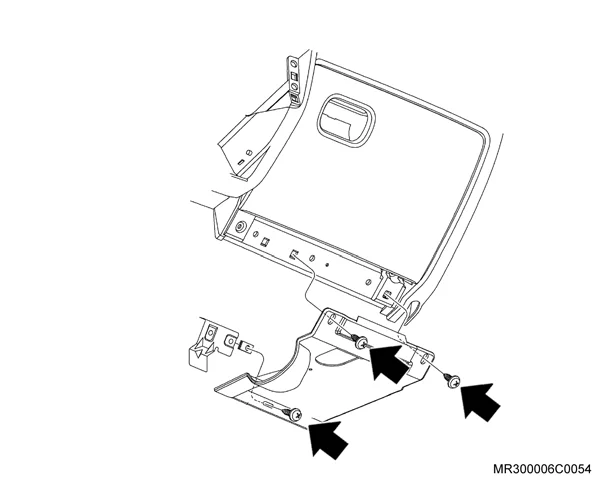

Figura: Painel isolante direito
CARROCERIAPainel isolante direito1,9 N·m
Figura: Painel isolante inferior do lado esquerdo
CARROCERIAPainel isolante inferior do lado esquerdo1,9 N·m
CARROCERIAPainel próximo ao painel de instrumentos1,9 N·m
CARROCERIAParafuso de fixação inferior do braço da cobertura de acabamento do pára-choque10 N·m
CARROCERIAParafuso de fixação inferior do cinto ao assoalho70 N·m

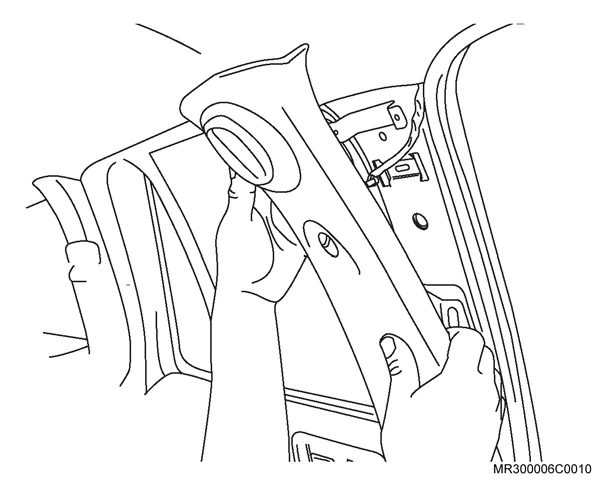

Figura: Parafuso de fixação superior do cinto de segurança da coluna “B”
CARROCERIAParafuso de fixação superior do cinto de segurança da coluna “B”90 N·m
CARROCERIAParafuso de fixação superior do cinto à coluna “B”70 N·m

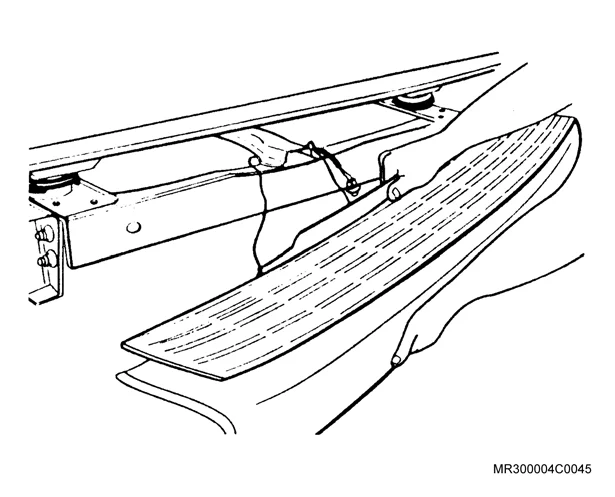

Figura: Parafuso de fixação superior do pára-choque
CARROCERIAParafuso de fixação superior do pára-choque90 N·m
Figura: Parafuso e porca de fixação do rolete
CARROCERIAParafuso e porca de fixação do rolete35 N·m
CARROCERIAParafusos de fixação inferior do enchimento da coluna1,9 N·m

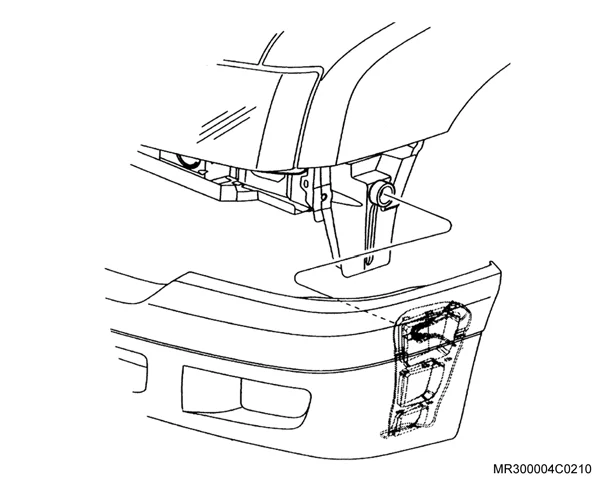

Figura: Parafusos de fixação inferior do pára-choque dianteiro
CARROCERIAParafusos de fixação inferior do pára-choque dianteiro4 N·m

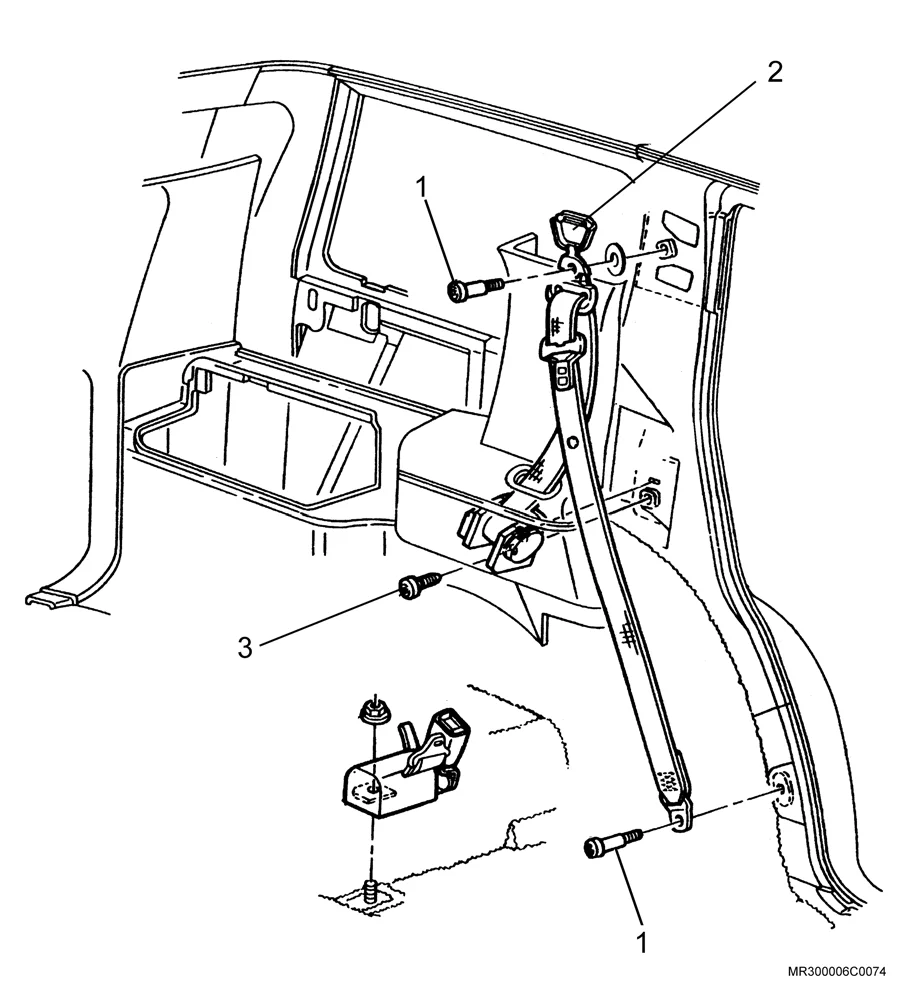

Figura: Parafusos de fixação inferior e superior do cinto de segurança
CARROCERIAParafusos de fixação inferior e superior do cinto de segurança70 N·m

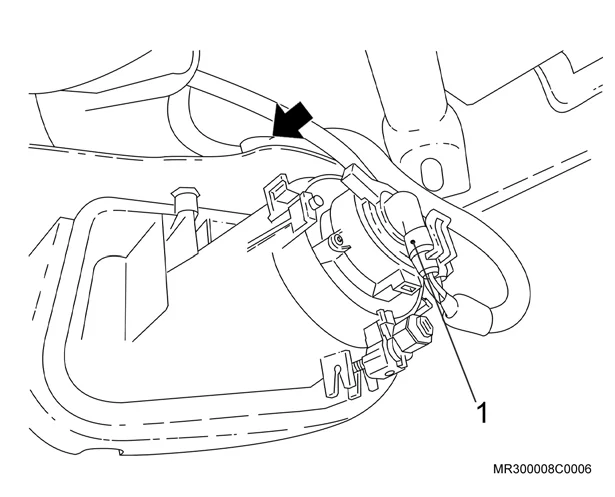

Figura: Parafusos de fixação inferiores da cobertura do pára-choque
CARROCERIAParafusos de fixação inferiores da cobertura do pára-choque4 N·m

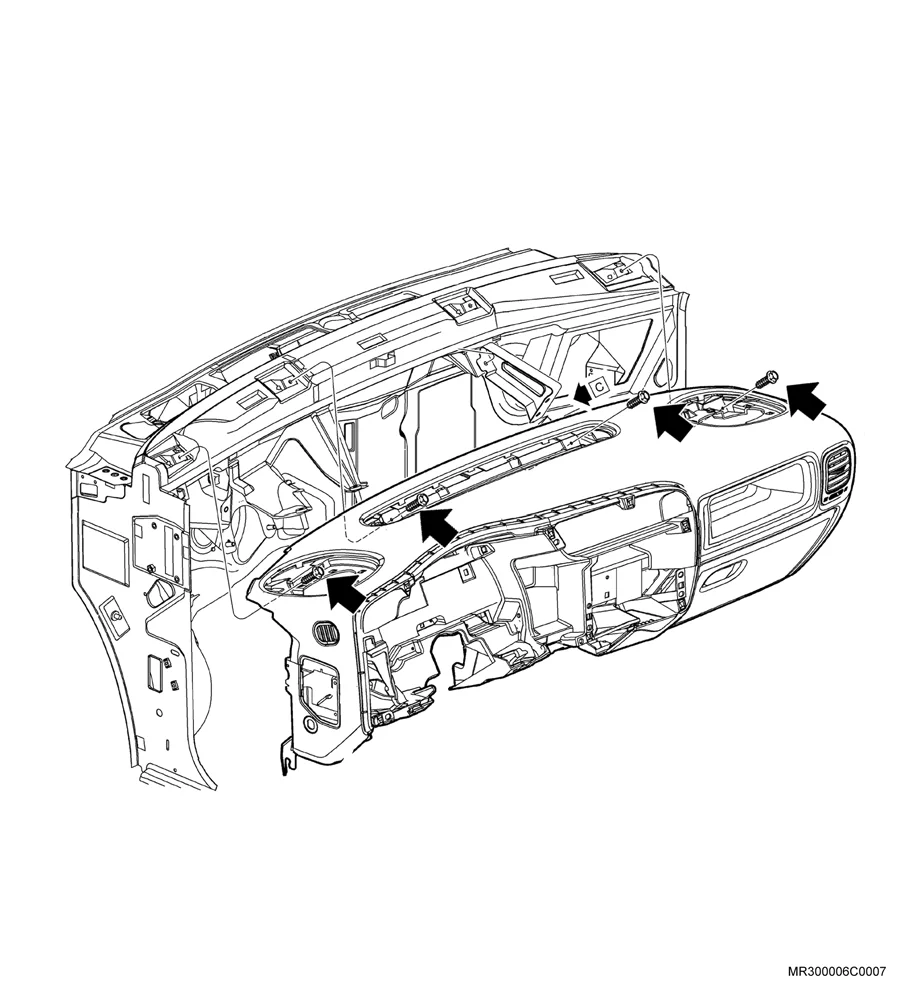

Figura: Parafusos de fixação inferiores do painel
CARROCERIAParafusos de fixação inferiores do painel7,5 N·m

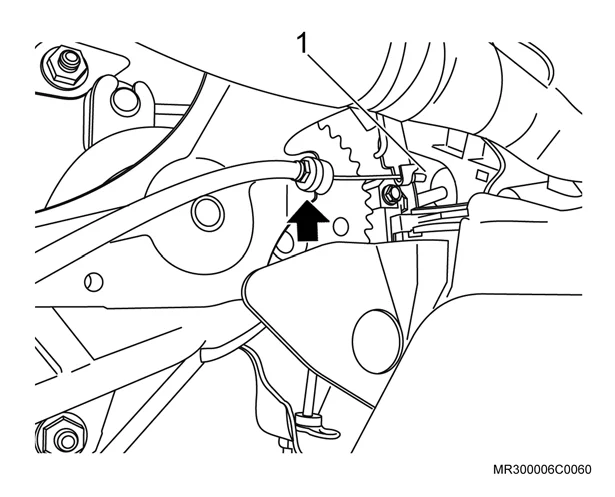

Figura: Moldura inferior do painel — parafuso de fixação
CARROCERIAMoldura inferior do painel — parafuso de fixação9 N·m
Figura: Moldura inferior do painel — parafuso de acabamento
CARROCERIAMoldura inferior do painel — parafuso de acabamento1,9 N·m
CARROCERIAParafusos de fixação superior do painel dianteiro da cobertura1,9 N·m
Figura: Parafusos de fixação superior do pára-choque dianteiro
CARROCERIAParafusos de fixação superior do pára-choque dianteiro4 N·m
Figura: Parafusos de fixação superiores da cobertura do pára-choque
CARROCERIAParafusos de fixação superiores da cobertura do pára-choque4 N·m
Figura: Parafusos de fixação superiores do painel
CARROCERIAParafusos de fixação superiores do painel1,9 N·m

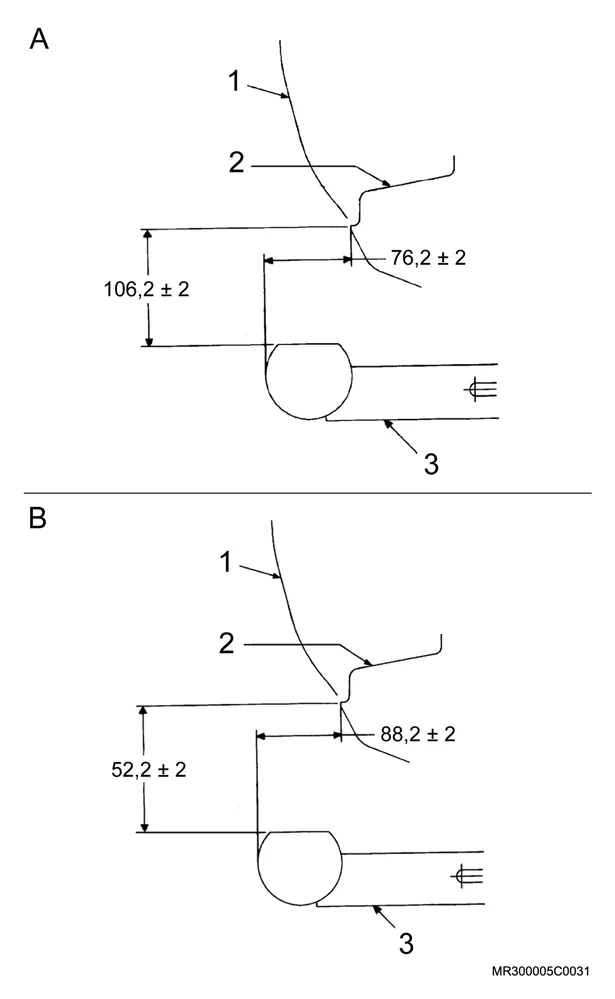

Figura: Parafusos e porcas M10 do estribo
CARROCERIAParafusos e porcas M10 do estribo47 N·m
Figura: Parafusos e porcas M10 do fixador duplo do suporte traseiro (LE)
CARROCERIAParafusos e porcas M10 do fixador duplo do suporte traseiro (LE)35 N·m
Figura: Suporte do estribo — porca M10 (47 N·m)
CARROCERIASuporte do estribo — porca M10 (47 N·m)47 N·m
Figura: Suporte do estribo — porca M10 (45 N·m)
CARROCERIASuporte do estribo — porca M10 (45 N·m)45 N·m
Figura: Parafusos e porcas M10 do suporte do estribo (16 posições)
CARROCERIAParafusos e porcas M10 do suporte do estribo (16 posições)55 N·m
Figura: Parafusos e porcas M10 do suporte traseiro LD
CARROCERIAParafusos e porcas M10 do suporte traseiro LD20 N·m

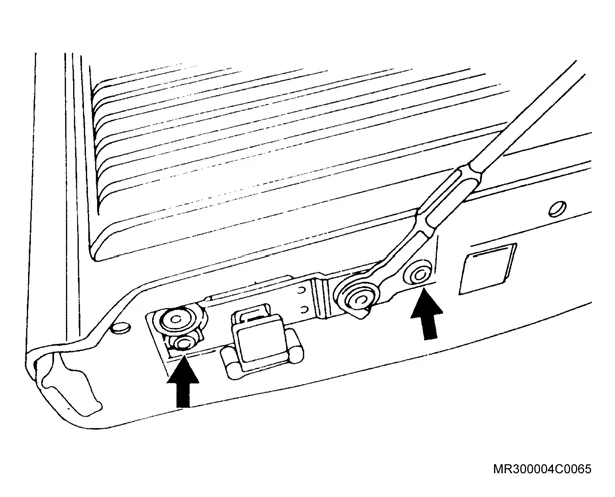

Figura: Placa com tirante na tampa da caçamba
CARROCERIAPlaca com tirante na tampa da caçamba27 N·m
Figura: Fixador do suporte dianteiro — porca M16 (59 N·m)
CARROCERIAFixador do suporte dianteiro — porca M16 (59 N·m)59 N·m
Figura: Fixador do suporte dianteiro — porca M16 (60 N·m)
CARROCERIAFixador do suporte dianteiro — porca M16 (60 N·m)60 N·m
Figura: Fixadores dos suportes dianteiros — porca M16 (59 N·m)
CARROCERIAFixadores dos suportes dianteiros — porca M16 (59 N·m)59 N·m
Figura: Fixadores dos suportes dianteiros — porca M16 (60 N·m)
CARROCERIAFixadores dos suportes dianteiros — porca M16 (60 N·m)60 N·m

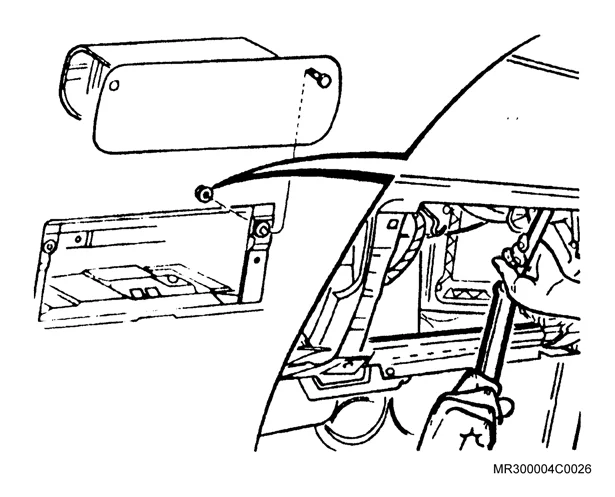

Figura: Porca superior de fixação do parafuso lado direito do módulo da almofada do air bag
CARROCERIAPorca superior de fixação do parafuso lado direito do módulo da almofada do air bag8 N·m
Figura: Porca superior de fixação do parafuso lado esquerdo do módulo da almofada do air bag
CARROCERIAPorca superior de fixação do parafuso lado esquerdo do módulo da almofada do air bag8 N·m
Figura: Fixador duplo do suporte traseiro — porca M10 (47 N·m)
CARROCERIAFixador duplo do suporte traseiro — porca M10 (47 N·m)47 N·m
Figura: Fixador duplo do suporte traseiro — porca M10 (35 N·m)
CARROCERIAFixador duplo do suporte traseiro — porca M10 (35 N·m)35 N·m
Figura: Suportes traseiros — parafuso M10 (47 N·m)
CARROCERIASuportes traseiros — parafuso M10 (47 N·m)47 N·m
Figura: Suportes traseiros — parafuso M10 (20 N·m)
CARROCERIASuportes traseiros — parafuso M10 (20 N·m)20 N·m
Figura: Porcas de fixação inferior do pára-choque
CARROCERIAPorcas de fixação inferior do pára-choque90 N·m

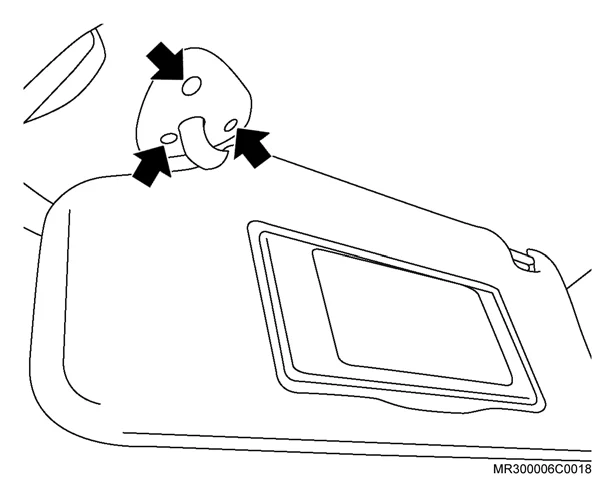

Figura: Pára-sol em seu alojamento
CARROCERIAPára-sol em seu alojamento1,1 N·m
Figura: Pára-sóis do teto
CARROCERIAPára-sóis do teto1,1 N·m

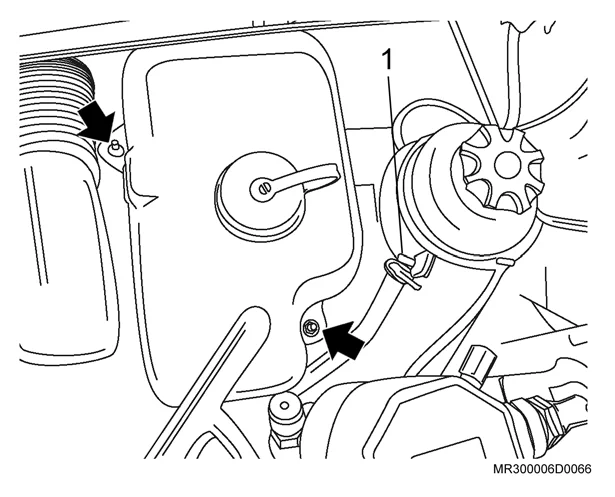

Figura: Reservatório de expansão
CARROCERIAReservatório de expansão8 N·mC24SE/X24XF
CARROCERIAReservatório de vácuo8 N·m

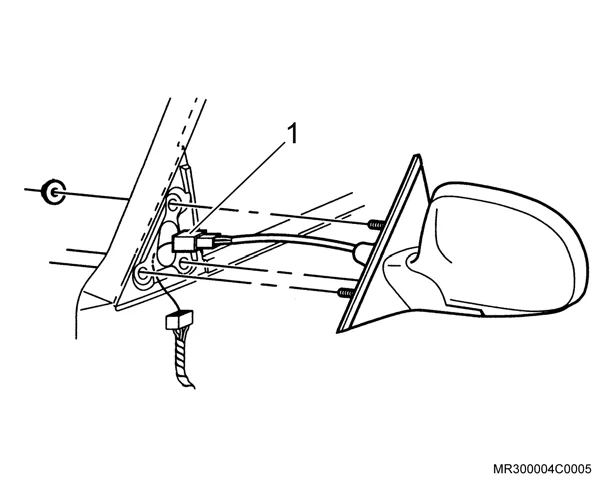

Figura: Retrovisor externo
CARROCERIARetrovisor externo6 N·m
CARROCERIASuporte da lâmpada do compartimento do motor9 N·m

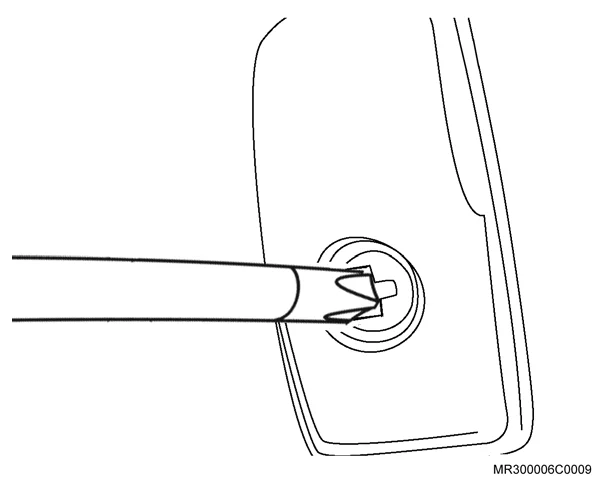

Figura: Suporte de cabide
CARROCERIASuporte de cabide1,9 N·m
Figura: Suporte do bagageiro
CARROCERIASuporte do bagageiro3,8 N·m
CARROCERIASuporte do banco traseiro ao assoalho65 N·m
CARROCERIASuporte do encosto ao assoalho65 N·m

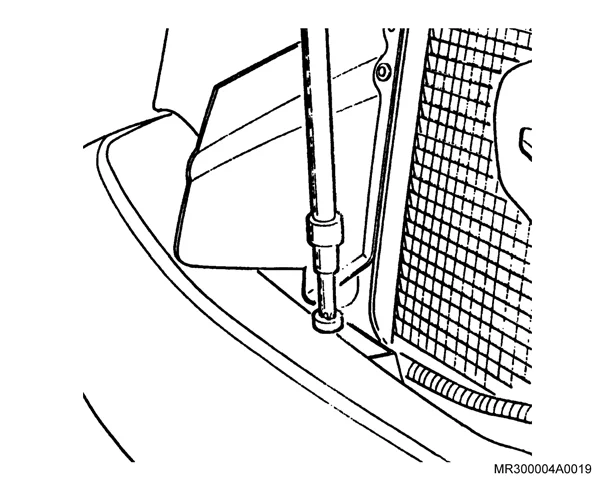

Figura: Suporte do pára-choque
CARROCERIASuporte do pára-choque25 N·m
Figura: Suporte do pára-sol
CARROCERIASuporte do pára-sol1,1 N·m
CARROCERIASuporte inferior do cinto de segurança70 N·m
CARROCERIASuporte superior do cinto de segurança70 N·m
Figura: Travessa do bagageiro
CARROCERIATravessa do bagageiro1,4 N·m
Figura: Tubos de freio
CARROCERIATubos de freio29 N·m

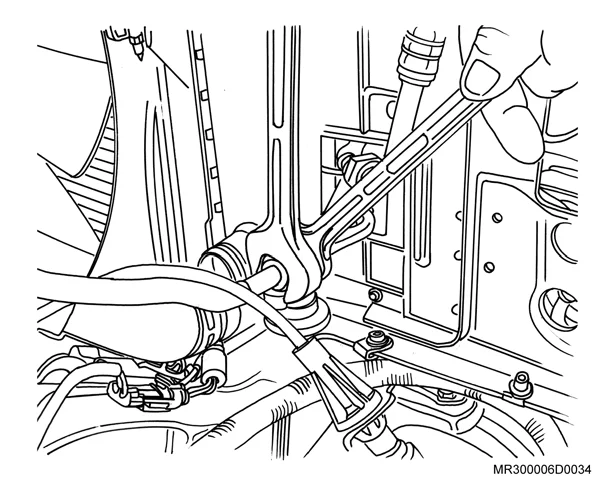

Figura: Conexão inferior do tubo do evaporador
OUTROSConexão inferior do tubo do evaporador31 N·mC24SE/X24XF

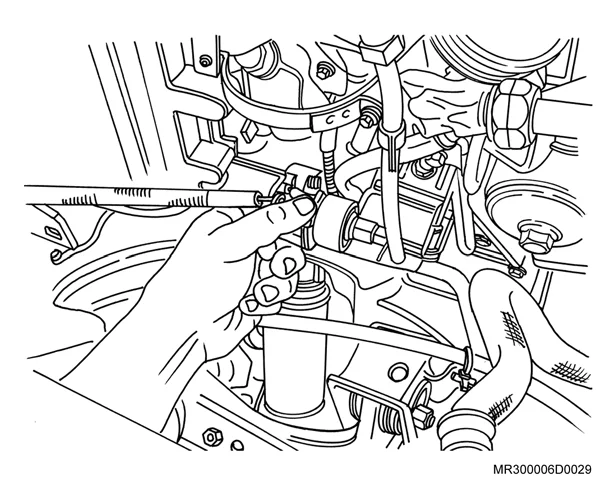

Figura: Conexão superior do tubo do evaporador
OUTROSConexão superior do tubo do evaporador31 N·mC24SE/X24XF
Figura: Engrenagem de distribuição da árvore de comando
OUTROSEngrenagem de distribuição da árvore de comando30 N·m+35°Uso único
Figura: Engrenagem intermediária
OUTROSEngrenagem intermediária56 N·m

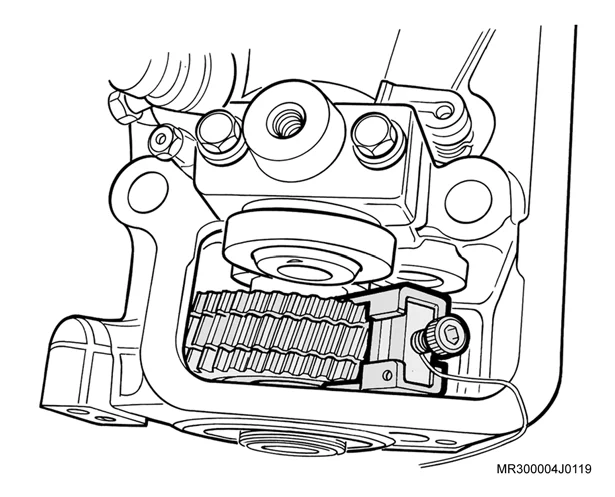

Figura: Mancais superiores
OUTROSMancais superiores10 N·m+60°Uso único

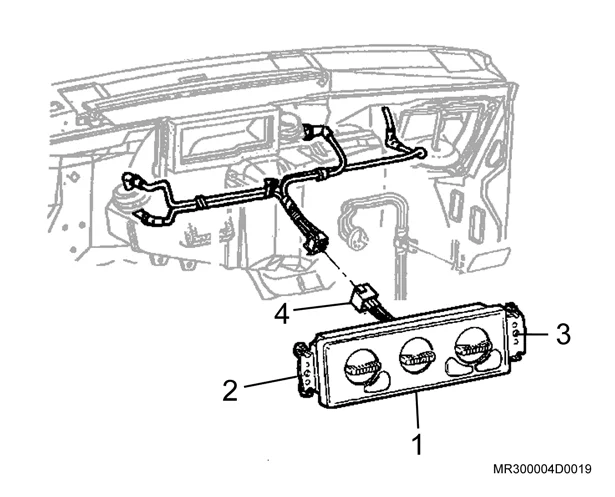

Figura: Painel
OUTROSPainel2 N·m
Figura: Solenóide do painel dash
OUTROSSolenóide do painel dash2 N·m
Baixe o app no celularConsulta offline na oficina · Google PlayInstalar
